מדריך מלא ל- IC בקר TL494 PWM

האם אתה מחפש לנהל את משרעת האות הדיגיטלי ביעילות בפרויקטים האלקטרוניים שלך?בקר TL494 PWM הוא כלי רב -תכליתי שנועד לסייע ביישומים אלקטרוניים מגוונים, ומציע מערך מקיף של תכונות לבניית מעגלי בקרת PWM יעילה. מעגל משולב זה מסייע בפשט משימות מורכבות במכשירים המונעים באופן אלקטרוני, לשיפור הפונקציונליות והחדשנות בפרויקטים שלך.

קָטָלוֹג

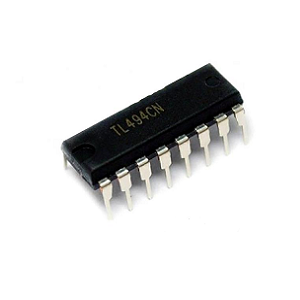

סקירה כללית של בקר TL494 PWM

בתוך הנוף של ספקי הכוח של SwitchMode, TL494 בקר PWM מופיע כרכיב גמיש, הפועל על בסיס תדר קבוע, במצב נוכחי.הוא חזה כפתרון של שבב יחיד מקיף, הוא אוסף את כל הרכיבים לבקרת PWM יעילה ביישומי אספקת חשמל.המתנד על השבב המתכוונן מציג אפשרות לבקרת תדרים מדויקת להתאמה עם צרכי היישום המיוחדים.בקרת זמן מתים מוסיפה מימד נוסף, ומאפשרת הפחתה בהפסדי מעבר, ומשפרת את היעילות ליישומים שמטרתם למקסם את שימור האנרגיה.

מאפיין בולט נוסף של ה- TL494 הוא הכפכתה של דופק הדופק, בניהול ניתוב אותות פלט, ומשפיעה על הגמישות של עיצובים של אספקת כוח.הרגולטור 5V המדויק בתוך השבב פועל כנקודת ייחוס, במהלך פיתוח ובדיקה, ומבטיח אמינות מערכתית על פני תנאי עומס משתנים.ה- IC תומך הן במצבי פלט דחיפה-פולניים והן במצבי פלט חד-פעמיים, ומכיל במגוון יישומים.צדדיות זו מאפשרת ל- TL494 להשתלב במגוון עיצובים, ממעגלי כוח פשוטים ועד ארכיטקטורות אספקת חשמל מתקדמות.היכולת שלה להשתלב בצורה חלקה בתצורות מגוונות מציגה את המעשיות שלה, ומציעה את החופש לתעדף יעילות או ביצועים עלות.באמצעות תכונות הניתנות להתאמה אלה, ה- TL494 נותר בחירה מועדפת באלקטרוניקה מתקדמת, ומקדמת התקדמות במערכות ניהול חשמל ובקרה.

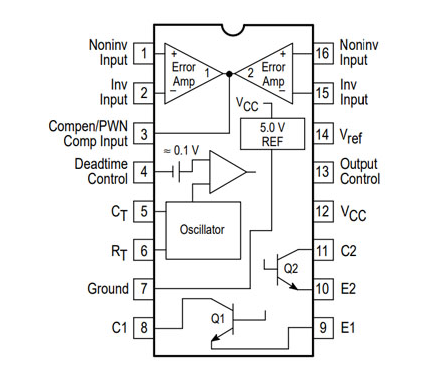

תצורת סיכה TL494

מספר סיכה מספר	שם סיכה	תֵאוּר
1	1in+	קלט ללא הפוגה למגבר שגיאות 1
2	1	הפוך קלט למגבר השגיאה 1
3	מָשׁוֹב	סיכת קלט למשוב
4	DTC	קלט משווה לבקרת זמן מת
5	CT	מסוף קבלים המשמש להגדרת תדר המתנד
6	RT	מסוף נגד המשמש להגדרת תדר המתנד
7	GND	סיכת קרקע
8	C1	מסוף האספנים של פלט BJT 1
9	E1	מסוף הפולט של פלט BJT 1
10	E2	מסוף הפולט של פלט BJT 2
11	C2	מסוף האספנים של פלט BJT 2
12	VCC	אספקה ​​חיובית
13	פלט CTRL	בוחר פלט יחיד/מקביל או דחיפה מִבצָע
14	Ref	פלט רגולטור ההתייחסות 5-V
15	2in-	הפוך קלט למגבר השגיאה 2
16	2in+	קלט שאינו מפעיל למגבר שגיאות 2

מבנה פנימי

רְכִיב	תֵאוּר
מקור התייחסות 5V	מספק פלט 5V יציב באמצעות עקרון ה- Bandgap. פעיל כאשר VCC עולה על 7.1V.זמין ב- PIN 14 (ref) עבור פנימי או שימוש חיצוני.
מגברים תפעוליים	מכיל שני מגברים המופעלים על ידי אספקה ​​יחידה.THE מגברים פוצצים את האותות שלהם חזקים יותר לסיכת COMP באמצעות דיודות לבקרה נוספת.
מתנד מסור	מייצר צורת גל מתח בין 0.3V ל- 3V. ניתן לכוונן את התדר באמצעות נגדי חיצוני (RT) וקבל (CT) עם הנוסחה: F = 1 / (RT × CT).
הפעל דופק	כפכף מפעיל טרנזיסטור פלט אחד במהלך קצה נופל של האות של המשווה.מתאפס כאשר פלט המשווה צונח לאפס.
משווה	משווה את אות סיכת ה- Comp עם צורת הגל של מסור. יציאות אפס אם מתח המסור גבוה יותר ואחד אם האות Comp הוא גבוה יותר.
שליטה בזמן מת	קובע את הזמן המינימלי כאשר לא מתרחש אות פלט. נשלט דרך סיכה 4 (DTC).מחזור החובה המרבי של ברירת המחדל הוא 45%;מקטין ל 42% כאשר DTC הוא אפס.
מגברי שגיאה	מגברים בעלי רווח גבוה עם קלט נעים בין -0.3V ל- 2V מתחת למתח האספקה.הפלטים הם פעילים-גבוהים לבקרת PWM ולהתאים מבוסס על משוב.
מצבי בקרת פלט	מגדיר יציאות עבור יחיד (מסונכרן) או פעולת דחיפה (לסירוגין).ללא תלות במתנד או בכפכפים היגוי.
טרנזיסטורים פלטים	יכול לשקוע או למקור עד 200 מא.מתח רוויה: <1.3V (מצב פולט משותף) ו- <2.5V (מצב איסוף משותף). פעולה יעילה ואמינה.

תכונות TL494

• מספק שני יציאות PWM עם מצבים הניתנים להגדרה (דחיפה או חד-פעמית).

• כולל מתנד בתדר קבוע ומגברי שגיאה משולבים.

• מקור הפניה פנימי 5V להפעלה יציבה.

• טרנזיסטורי פלט מטפלים עד 500 מ"ה, מקור או זרם שוקע.

• כולל נעילת נקישה של תת -וולט לבטיחות.

• בקרת PWM מובנית עם מעגלים מקיפים.

• מתנד על השבב תומך בפעולה של אב או עבדים.

• בקרת זמן מתים מתכווננת לתזמון גמיש.

• מפשט סנכרון מעגלים חיצוני.

• דגמים מוכנים לרכב זמינים (קידומת NCV).

• אפשרויות אריזה ללא עופרת המוצעות.

מפרט TL494

סוּג	פָּרָמֶטֶר
טווח מתח מתח	7V עד 40V
מספר תפוקות	2 פלט
תדר מיתוג	300 קילו הרץ
מחזור חובה מקסימלי	45%
מתח יציאה	40 וולט
זרם פלט	200 מא
זרם פלט מקסימלי לשני PWM	250 מא
טווח טמפרטורות	-65 מעלות צלזיוס עד 150 מעלות צלזיוס
זמן סתיו	40 ns
זמן עלייה	100 ns
חבילות זמינות	PDIP בן 16 פינים, TSSOP, SOIC, SOP

TL494 דירוגים מקסימליים מוחלטים

פָּרָמֶטֶר	מגבלה מקסימאלית	תֵאוּר
מתח אספקה ​​(VCC)	41 V.	אסור כי מתח האספקה ​​יעלה על 41 וולט כדי למנוע נזק.
מתח קלט (vi)	VCC + 0.3 V	מתח סיכת הקלט חייב להישאר בתוך 0.3 וולט מעל האספקה מתח (VCC).
מתח יציאה (VO)	41 V.	מתח יציאה באספן הפנימי הטרנזיסטור חייב להישאר מתחת ל 41 V.
זרם פלט (IO)	250 מא	אסור לזרם אספן של הטרנזיסטור הפנימי עולה על 250 מא.
חום הלחמה	260 מעלות צלזיוס (10 שניות)	חום הלחמה מרבי שנמדד בגובה 1.6 מ"מ (1/16 אינץ ') מגוף ה- IC, מוגבל ל 10 שניות.
טמפרטורת אחסון (TSTG)	–65 מעלות צלזיוס עד 150 מעלות צלזיוס	טווח בטוח לאחסון ה- IC כדי למנוע נזק מ טמפרטורות קיצוניות.

TL494 תנאי הפעלה מומלצים

הפרמטרים המתח והזרם המומלצים להפעלת המעגל המשולב:

• זרם סיכת משוב: מוגבל למקסימום של 0.3 מא.

• תדר מתנד FOSC: מתכוונן בטווח של 1 קילו הרץ עד 300 קילו הרץ.

• קבל תזמון מתנד CT: צריך להיות בעל ערך בין 0.47 NF ל- 10,000 NF.

• נגן תזמון מתנד RT: יכול להשתנות בין 1.8 קילו ל- 500 קילו.

• מתח אספקת VCC: חייב לנוע בין 7 וולט ל -40 וולט.

• מתח קלט מגבר VI: צריך ליפול בין -0.3 V ו- (VCC - 2 V).

• מתח אספן טרנזיסטור VO: קבוע במהירות 40 וולט, כאשר כל טרנזיסטור מטפל בזרם אספן של עד 200 מא.

המנגנון התפקודי של בקר PWM

ה- TL494 מעוצב לניהול תפוקות PWM כפול בתדר עקבי עם מחזור חובה רחב.מכשיר זה מייעל את הפעולה באמצעות מערך רכיבים מינימלי, כגון נגדים וקבלים, כדי להניע את המתנד.במסגרת הארכיטקטורה שלה, צורות גל מסור משוות במיומנות למתחי בקרה לייצור תפוקות PWM, המנוהלות לאחר מכן על ידי כפכף הדופק מדופק.ניתוב אסטרטגי זה משפר הן את היעילות התפעולית והן יכולת ההסתגלות, מורגשת ביישומים אלקטרוניים מעשיים שבהם מוערכים תכנון יעיל ופתרונות חסכוניים.

התדירות של המתנד משפיעה על שליטת הזמן המתים ועל יצירת אותות PWM יציבים.על ידי בחירת ערכי נגדים ספציפיים (RT) וערכי קבלים (CT), שליטה מדויקת על תדר זה אפשרית.החלטה זו משפיעה ישירות על רזולוציית התפוקה של בקר PWM ותגובתיותו.חקירה מפורטת של מעגלי תזמון אלקטרוניים מראה כי כיול RT ו- CT מאפשר השגת יעדים ספציפיים במערכות הדורשות שליטה מדויקת.לדוגמה, בעת פיתוח אספקת חשמל המתעדפת יעילות, התאם בזהירות את הפרמטרים הללו כדי לעמוד במפרטים מסוימים תוך איזון היעילות מול הביצועים התרמיים.המוקד הקפדני הזה הוא לרוב מה שמפריד בין עיצוב עמיד לאחרים באלקטרוניקה פונקציונלית.

כיצד להשתמש בבקר PWM TL494?

TL494 הוא בקר PWM רב-תכליתי (מודולציה של רוחב הדופק) הנמצא בשימוש נרחב בספקי חשמל ובממירי DC-DC.הוא מספק בקרת חשמל פלט מדויקת באמצעות שילוב של תכונות מפתח והגדרות הניתנות להגדרה.כך ניתן להגדיר אותו ולהשתמש בו ביעילות.התחל על ידי חיבור סיכות הקלט ההפוכות של מגברי השגיאה לקרקע.זה קובע נקודת התייחסות יציבה לוויסות.סיכות הכניסה שאינן מעוררות צריכות להתחבר לסיכת ה- Ref, המספקת מתח התייחסות 5V.הגדרה זו מגדירה את מתח היעד ש- TL494 יסדיר.

סיכת ה- DTC (בקרת זרם ישירה) וסיכת המשוב מסייעים לכוונן ולייצב את המערכת.סיכת ה- DTC מתאימה ישירות את מחזור החובה של PWM, ומציעה דרך פשוטה לשנות את כוח הפלט מבלי לשנות את לולאת המשוב.סיכת המשוב מספקת ניטור פלט, מבטיחה שהמערכת שומרת על ביצועים עקביים למרות שינויים במתח העומס או הקלט.סיכות 5 ו 6 שולטות בתדר המתנד, הקובע את מהירות המיתוג של אות PWM.על ידי חיבור נגן וקבל חיצוני לסיכות אלה, אתה יכול להתאים את התדר כדי לייעל את היעילות.תדר זה משפיע גם על תכנון של רכיבים אחרים כמו משרנים וקבלים, גודל איזון וביצועים.

מגבר השגיאה הוא המפתח לפעולה של TL494.זה משווה מדגם של מתח היציאה להפניה 5V ומתאים את אות PWM בהתאם.מערכת משוב זו מבטיחה כי הפלט יישאר יציב בתנאים משתנים, ומספק ויסות כוח אמין.עם תצורה נכונה של הסיכות וההגדרות שלו, TL494 מציע פיתרון חזק ומדויק ליישומי אספקת חשמל וממיר.

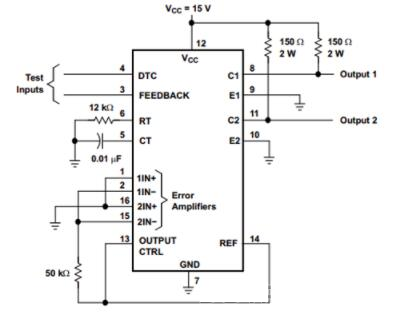

מעגל הבדיקה TL494

יישומים של TL494

• מיקרו-מערכות למערכות סולאריות

• מכונות כביסה, מתקציב ועד יוקרה

• אופניים חשמליים

• אזעקות עשן

• ממירים למערכות כוח סולאריות

• ספקי חשמל AC/DC מבודדים עם תיקון גורמי כוח, מעל 90 וואט

• פתרונות כוח AC/DC לטלקום ושרתים, עם בקרים כפולים ותכונות אנלוגיות

• מחשבים אישיים ומחשבים ניידים

• תנורי מיקרוגל מטבח

• ספקי חשמל לשרתים

תרשים מעגל של TL494

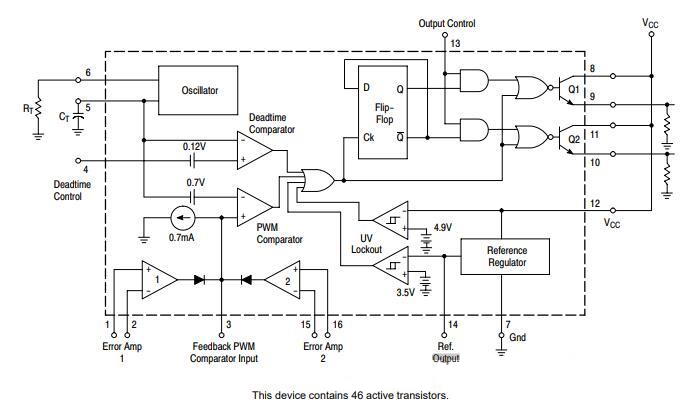

תרשים מעגלים TL494

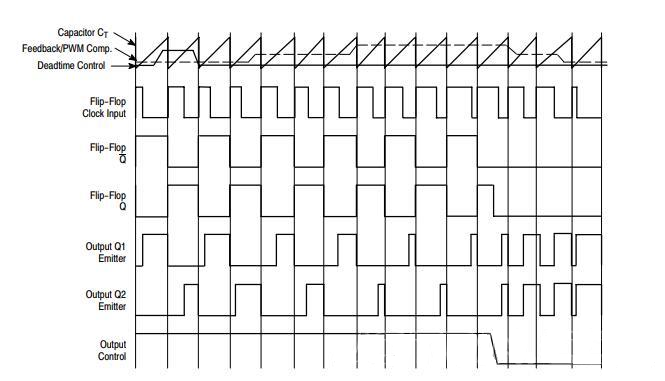

תרשים תזמון TL494

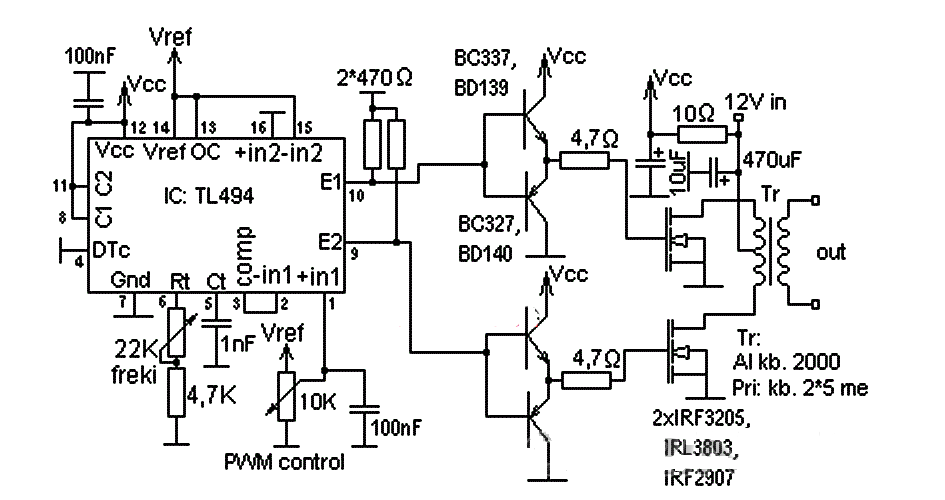

TL494 מעגל מהפך קלאסי

מודלים שווים ואלטרנטיביים

• • UC3843

• • TL3842

• • UC2842

• • SG2524

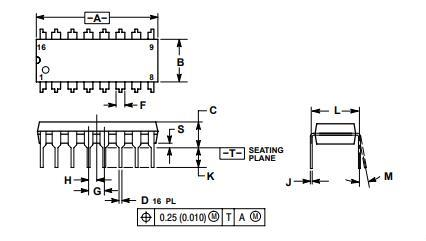

חבילה ל- TL494

מַסְקָנָה

בקר TL494 PWM הוא כלי חשוב המספק פיתרון גמיש לניהול ווויסות כוח במגוון רחב של יישומים אלקטרוניים.מערך התכונות שלו, כולל תפוקות PWM כפולות, תדרי מתנד מתכווננים ותצורות פלט שונות, הופך אותו לאידיאלי לבניית מעגלי אספקת חשמל יעילים ואמינים.בין אם אתם מתכננים למכשירים קטנים או מערכות גדולות, TL494 עוזר לייעל משימות מורכבות, טיפוח חדשנות ומשפר את הפונקציונליות של הפרויקטים שלכם.
