מדריך שלם למיקרו-בקר LPC2148 מבוסס ARM7

תכנון מערכות משובץ מחייב בחירת ליבות המיקרו -מעבד הנכונות וכלי פיתוח לצרכי הפרויקט הספציפיים.מעבד הזרוע הוא בחירה מצוינת בתחום זה בגלל הרבגוניות שלו בענפים שונים, החל מטכנולוגיה סלולרית ועד מערכות רכב.מאמר זה מתמקד בבקר ה- LPC2148 מבוסס ARM7, הידוע בזכות יכולתו החזקה וההסתגלות שלו.אנו נתעמק בתצורת הארכיטקטורה והסיכה שלה, ומספק תובנות לגבי הפונקציונליות והיישומים הפוטנציאליים שלה.

קָטָלוֹג

מהו מיקרו-בקר מבוסס ARM7 (LPC2148)?

ARM מייצג ארכיטקטורה בולטת של 32 סיביות RISC שפותחה על ידי ARM Holdings, המשמשת כפלטפורמת ליבה בעיצוב מעבד.היעילות והיכולת שלה הפכו אותו למושך במגוון רחב של יישומים.הרישוי הנרחב של ארכיטקטורה זו איפשר לחברות רבות ליצור מוצרים מבוססי ARM חדשניים המסעדים לשווקים מגוונים, מונע על ידי שאיפה וגם הכרח כאחד.

שחקני מוליכים למחצה מרכזיים כמו סמסונג ו- TI יוצרים באופן פעיל מערכות על צ'יפ (SOCS) המשתמשים בארכיטקטורת ARM, המסירות שלהם לטכנולוגיה זו.מגמה זו חושפת את יכולתו של ARM לענות על הצרכים המתפתחים של אלקטרוניקה צרכנית מתוחכמת, מכונות תעשייתיות ועוד.תצפיות בדינמיקות בשוק מראות כי התכונות הגמישות של ARM הן השפעה רבה על שילובם במוצרי הטכנולוגיה העדכניים ביותר.

מבוסס ARM7 LPC2148 בקר המיקרו נחגג בגלל היעילות שלו וטביעת הרגל הנמוכה.הוא מוצא שימוש נרחב ביישומים יומיומיים כמו מערכות רכב ואלקטרוניקה ניידת.ארכיטקטורת ARM מאזנת באופן ייחודי את הפשטות עם כוח חישובי.מערך ההוראות מעוצב כאינטואיטיבי, ומאפשר ביצוע יעיל וזמן הפיתוח המופחת.אידיאולוגיה זו מציעה כי הפשטות משפרת ולא גורעת מהיכולת, ומייעלת את פיתוח המוצרים על ידי הפיכת ניפוי באגים ותחזוקה לפשט יותר.

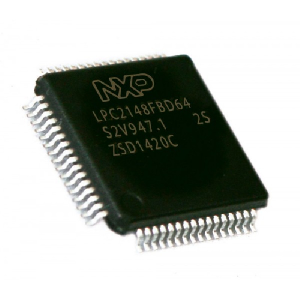

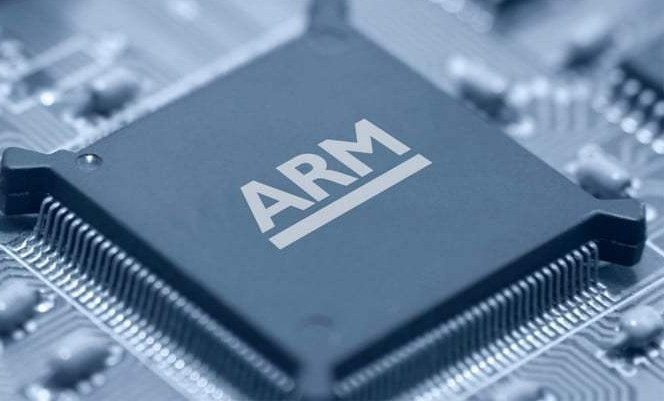

מעבד ARM7

מערכות משובצות מוצאות את מעבד ה- ARM7 בחירה מושכת בגלל האופן בו היא מציגה הרמוניה שיטות עיבוד קלאסיות באמצעות ארכיטקטורות קליפת המוח המתפתחות.ערעורו נובע מהמיומנות שלה בטיפול במשימות מגוונות, ומשרת גם טכנולוגיות ישנות וגם התקדמות חלוצית בעדינות שווה.מעבד ARM7 משלים על ידי תיעוד נרחב המסופק על ידי חברות כמו מוליכים למחצה של NXP.שפע משאבים זה מסייע למתחילים חדשים כאשר הם מטפחים את כישוריהם בעיצוב חומרה ותוכנה.ההנחיה הצלולה מקלה על עקומת למידה קלה יותר.

מעבדי ARM7 משמשים לעתים קרובות באלקטרוניקה צרכנית, בקרות רכב ומערכות תעשייתיות.היכולת שלהם לנהל מגוון של משימות מחישובים ישירים לניהול מערכות מורכבות מאפשרת להם הערכה בתחומים שבהם מוערכים אמינות ויעילות כלכלית.אינטראקציה עם בקרי מיקרו ARM7 מאפשרת לאנשים לשפר הן את הידע התיאורטי והן מיומנויות ידיים.מערכות יצירת מעבדים אלה מטפחות הערכה לקידוד יעיל וניהול משאבים מיומנים, ולעתים קרובות מעוררים גישות יצירתיות לפתרון בעיות.ארכיטקטורת ARM7 מציעה קשר בין טכניקות עיבוד קונבנציונאליות לדרישות המודרניות, ושומר על חשיבותה בטכנולוגיה הנוכחית.

בקר LPC2148

בקר המיקרו LPC2148, המיוצר על ידי NXP, מגלם חבילת תכונות בחיפוש אחר פתרונות רב -תכליתיים ואמינים.הוא פועל על ליבת מעבד ARM7 של 16 סיביות או 32 סיביות, הוא מתאים לספקטרום של יישומים, וחושף הן יכולת הסתגלות והן חוסן.

אריזה ותכנות

LPC2148 עטוף בחבילה LQFP64 מלוטשת, משלב ללא מאמץ בעיצובים מגוונים.זה תומך בתכנות במערכת וגם בתכנות ביישום, ומספק פיתוי של עדכון קושחה ללא מיצוי מלוח המעגל.זה מקל על העומס על מכשירים מרוחקים הזקוקים לעדכונים תכופים כדי לקיים את הביצועים השיא ואבטחת הגנה.

זיכרון ומהירות

LPC2148 מציע עד 40KB של SRAM ו- 512KB של זיכרון פלאש, פותח אפשרויות לניהול תוכניות ונתונים מורכבים.היא פועלת במהירות של עד 60 מגה הרץ, והיא עומדת בדרישות היישומים המשגשגים על עיבוד נתונים מהיר ותגובה בזמן אמת.

קישוריות וממשקים

עם בקר USB 2.0 במהירות מלאה, LPC2148 מבטיח העברת נתונים מהירה וקישוריות חלקה עם מערכות דיגיטליות אחרות.תכונה זו מופיעה כ- Linchpin לתקשורת.

המרות אנלוגיות ודיגיטליות

שילוב ADCs, DAC וטיימרים מרובים, הוא מצטיין בעיבוד אותות אנלוגי ודיגיטלי מדויק, מה שהופך אותו לאידיאלי למערכות משובצות המתמקדות בקריאות חיישנים מדויקות ומשימות בקרה.ה- RTC בעל העוצמה הנמוכה והממשקים הסדרתיים השונים מבטיחים יכולות תקשורת עקביות ותקשורת הניתנות להתאמה.

ניהול כוח ויעילות

המותאם ליישומים רגישים לאנרגיה, LPC2148 אלוף מצבי חיסכון בחשמל, כולל קלט/פלט סובלני 5V ומציע אפשרויות הפרעה מרובות.הלולאה הנעולה שלב שלה לבקרת שעון הרמונית את יעילות החשמל תוך כדי רישום רעשי מערכת למכשירים הנשענים על סוללות.

ארכיטקטורת זיכרון מיקרו -בקר LPC2148

בקר המיקרו LPC2148 מציג הגדרת זיכרון מגוונת עם זיכרון פלאש של 512 קילוגרם ו- 32KB של SRAM.אידיאלי ליישומים משובצים שונים, הוא תומך בגישות תכנות מרובות, ומטפח שמירת נתונים יציבה לאורך זמן.

זיכרון פלאש על שבב

זיכרון פלאש על השבב מתממשק עם JTAG ו- UART, בין היתר, מספק יכולת הסתגלות בתכנות ובניפוי באגים.הסיבולת החזקה של זיכרון זה תומכת במחזורי כתיבה תכופים, וזה חשוב לתרחישים הדורשים עדכוני קושחה רגילים או רישום נתונים.הביצועים העקביים שלה מטפחים אמינות על פני משימות אלה.

SRAM על השבב

עם 32KB של SRAM, רכיב זה מנהל רוחב נתונים שונים, מה שהופך אותו למתאים לפעולות נתונים מורכבות ומיטב משימות יעילות.אחסון נתונים זמני במהלך עיבוד במהירות גבוהה מטופל בצורה חלקה על ידי ה- SRAM, ומשפר את היעילות וההיענות של המערכת.

יציאות קלט/פלט

ל- LPC2148 שתי יציאות קלט/פלט הניתנות להתאמה, הניתנות להגדרה לפונקציות כמו GPIO ו- UART.גמישות זו מתייחסת לדרישות יישום משתנות, ומסייעת לשילוב פרויקטים חלק עם התפתחות הצרכים.תכונה זו אופטימיזציה של פרוטוקולי תקשורת ומגבירה את יכולת ההסתגלות של המערכת.

יוזמת אסטרטגיות תכנות יעילות

סיכות GPIO ממלאות תפקידים מרובים ביישומים שונים.יציאות P0 ו- P1, הידועות בזכות יכולת ההסתגלות שלהם, כוללות סיכות שנשארות בלתי נגישות את תלמי הניהול שלהם בקבוצות רישום ספציפיות, ומציעות בד לתצורות בהתאמה אישית.יציאות P0 ו- P1 מפרשות פונקציונליות נרחבת, קייטרינג לפרויקטים של אלקטרוניקה ומחישוב מגוונים.יכולת ההסתגלות שלהם מזמינה משתמשים להתעמק בפוטנציאל של החומרה, ודורשת הערכה של פעולותיו המורכבות.מעורבות מעשית עם תצורות אלה מעשירות את יכולתו של האדם לנווט ולפתור תרחישים מורכבים.קבוצות הרשמה מנהלות התאמה אישית של סיכות שאינן ניתנות להשגה אחרת, המתאימות לדרישות היישום הייחודיות.הם מאפשרים שינויים דינמיים, מושג לשכלול ביצועים.טיפול מיומן בתצורות אלה משיג איזון הרמוני בין צרכים תפעוליים לניהול משאבים.

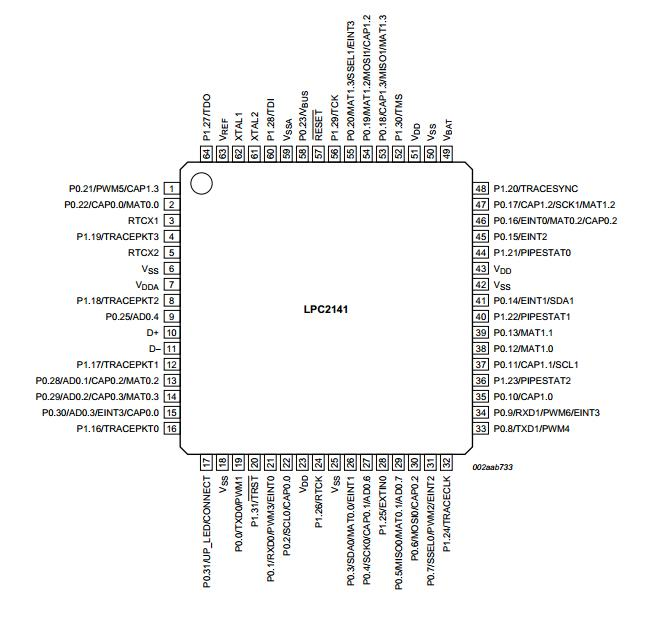

תצורת סיכה מבוססת ARM7 (LPC2148)

מספר סיכה	שם סיכה/פונקציה	תֵאוּר
1	P0.21 / pwm5 / cap1.3 / ad1.6	GPIO, PWM פלט 5, טיימר 1 לכידת 3, קלט ADC 6 (LPC2144/46/48)
2	P0.22 / cap0.0 / ad1.7 / mat0.0	GPIO, טיימר 0 לכידת 0, קלט ADC 7 (LPC2144/46/48), טיימר 0 משחק 0
3	RTXC1	קלט למעגל מתנד RTC
4	Tracepkt3 / p1.19	Trace Packet 3, GPIO
5	RTXC2	פלט ממעגל מתנד RTC
6, 18, 25, 42, 50	קרקע (GND)	סיכות התייחסות קרקעיות
7	VDDA	ספק כוח אנלוגי (3.3 וולט)
8	P1.18 / tracepkt2	GPIO, Trace Packet 2
9	P0.25 / aout / ad0.4	פלט GPIO, DAC (LPC2142, 2144, 2146, 2148), קלט ADC 4
10	D+	קו USB D+
11	ד-	קו D- קו
12	P1.17 / tracepkt1	GPIO, Trace Packet 1
13	P0.28 / cap0.2 / ad0.1 / mat0.2	GPIO, טיימר 0 לכידת 2, קלט ADC 1, טיימר 0 התאמה 2
14	P0.29 / cap0.3 / ad0.2 / mat0.3	GPIO, טיימר 0 לכידת 3, קלט ADC 2, טיימר 0 התאמה 3
15	P0.30 / eint3 / ad0.3 / cap0.0	GPIO, הפרעה חיצונית 3, קלט ADC 3, טיימר 0 לכידת 0
16	P1.16 / tracepkt0	GPIO, Trace Packet 0
17	P0.31 / up_led / התחבר	GPIO, LED של מצב UPLINK USB, בקרת תכונות רכה חיבור
19	P0.0 / PWM1 / TXD0	GPIO, PWM פלט 1, UART0 TX
20	P1.31 / trst	Gpio, jtag מבחן איפוס
21	P0.1 / PWM3 / RXD0 / EINT0	GPIO, PWM פלט 3, UART0 RX, הפרעה חיצונית 0
22	P0.2 / cap0.0 / scl0	GPIO, טיימר 0 לכידת 0, שעון I2C0
23, 43, 51	Vdd	מתח אספקת חשמל ליציאות קלט/פלט והליבה
24	P1.26 / RTCK	GPIO, שחזור שעון מבחן עבור JTAG
26	P0.3 / sda0 / mat0.0 / eint1	נתוני GPIO, I2C0, טיימר 0 התאמה 0, הפרעה חיצונית 1
27	P0.4 / cap0.1 / sck0 / ad0.6	GPIO, טיימר 0 לכידת 1, שעון SPI, קלט ADC 6
28	P1.25 / extin0	GPIO, קלט טריגר חיצוני
29	P0.5 / mat0.1 / miso0 / ad0.7	GPIO, טיימר 0 התאמה 1, SPI מיסו, קלט ADC 7
30	P0.6 / mosi0 / cap0.2 / ad1.0	GPIO, SPI MOSI, טיימר 0 לכידת 2, קלט ADC 0 (LPC2144/46/48)
31	P0.7 / pwm2 / ssel0 / eint2	GPIO, PWM פלט 2, SPI Sleabe Select, הפרעה חיצונית 2
32	P1.24 / traceclk	GPIO, שעון עקבות
33	P0.8 / TXD1 / PWM4 / AD1.1	GPIO, UART1 TX, פלט PWM 4, קלט ADC 1 (LPC2144/46/48)
34	P0.9 / PWM6 / RXD1 / EINT3	GPIO, PWM פלט 6, UART1 RX, הפרעה חיצונית 3
35	P0.10 / RTS1 / CAP1.0 / AD1.2	GPIO, UART1 RTS, טיימר 1 לכידת 0, קלט ADC 2 (LPC2144/46/48)
36	P1.23 / pipestat2	GPIO, סטטוס צינור סיב 2
37	P0.11 / cap1.1 / cts1 / scl1	GPIO, טיימר 1 לכידת 1, UART1 CTS, שעון I2C1
38	P0.12 / mat1.0 / ad1.3 / dsr1	GPIO, טיימר 1 התאמה 0, קלט ADC 3 (LPC2144/46/48), UART1 DSR
39	P0.13 / DTR1 / MAT1.1 / AD1.4	GPIO, UART1 DTR, טיימר 1 התאמה 1, קלט ADC 4 (LPC2144/46/48)
40	P1.22 / pipestat1	GPIO, סטטוס צינור סיב 1
41	P0.14 / DCD1 / EINT1 / SDA1	GPIO, UART1 DCD, הפרעה חיצונית 1, נתוני I2C1
44	P1.21 / pipestat0	GPIO, סטטוס צינור סיב 0
45	P0.15 / EINT2 / RI1 / AD1.5	GPIO, הפרעה חיצונית 2, UART1 RI, קלט ADC 5 (LPC2144/46/48)
46	P0.16 / mat0.2 / eint0 / cap0.2	GPIO, טיימר 0 התאמה 2, הפרעה חיצונית 0, טיימר 0 לכידה 2
47	P0.17 / sck1 / cap1.2 / mat1.2	GPIO, SSP SCK, טיימר 1 לכידת 2, טיימר 1 משחק 2
48	P1.20 / TraceSync	GPIO, אות סנכרון עקבות
49	Vbat	ספק כוח עבור ה- RTC
52	P1.30 / TMS	GPIO, מצב בדיקה בחר עבור JTAG
53	P0.18 / cap1.3 / miso1 / mat1.3	GPIO, טיימר 1 לכידת 3, SSP Miso, טיימר 1 משחק 3
54	P0.19 / mosi1 / mat1.2 / cap1.2	GPIO, SSP MOSI, טיימר 1 משחק 2, טיימר 1 לכידת 2
55	P0.20 / ssel1 / mat1.3 / eint3	GPIO, SSP Sleabe Select, טיימר 1 התאמה 3, חיצוני להפריע 3
56	P1.29 / TCK	GPIO, שעון מבחן ל- JTAG
57	קלט איפוס חיצוני	מאפס את המכשיר לתנאי ברירת מחדל
58	P0.23 / vbus	מציין את נוכחות כוח האוטובוס של USB
59	VSSA	קרקע אנלוגית, מופרדת להפחתת רעש ושגיאה
60	P1.28 / TDI	GPIO, קלט נתוני בדיקה עבור JTAG
61	XTAL2	פלט ממגבר המתנד
62	XTAL1	קלט למחולל השעון הפנימי ומתנדל מעגלים
63	התייחסות VREF-ADC	מתח נומינלי להפניה של ADC, מופרד כדי להפחית שגיאה ורעש
64	P1.27 / tdo	GPIO, בדיקת פלט נתונים עבור JTAG

מַסְקָנָה

בקר ה- LPC2148 מבוסס ARM7 משמש פלטפורמה דינאמית וניתנת להתאמה לפיתוח מערכות משובצות.ה- LPC2148 מועדף בתחומים מגוונים כמו אלקטרוניקה צרכנית ואוטומציה תעשייתית בגלל הארכיטקטורה הגמישה שלה.גמישות זו מזמינה חקר וחדשנות.יכולותיה נמשכות מטיפול במשימות פשוטות לביצוע פעולות מורכבות, ומציגות את אופיו המגוונת.ה- LPC2148 נותר כלי מועדף להשפעתו המתמשכת בתחום הטכנולוגי המשתנה ללא הרף.
