מדריך מלא לטריאקים: עיקרון עבודה, סוגים (BT136 ו- BT139), יישומים והשוואה

מדריך זה עוסק בטריאקים, שהם חלקים אלקטרוניים מיוחדים המשמשים לשליטה על כוח AC כמו החשמל שמגיע משקע הקיר שלך.בניגוד למתגים אחרים שרק מאפשרים לחשמל לזרום בכיוון אחד, טריאק יכול לאפשר לו לזרום בשני הכיוונים, מה שהופך אותו למושלם לשליטה על דברים הפועלים על כוח AC.במאמר זה תלמד מה זה טריאק, איך זה עובד ומה הופך אותו לשונה מחלקים דומים אחרים כמו SCRS ו- DIACs.זה גם מסביר שני סוגי טריאק נפוצים, BT136 ו- BT139, ומראה היכן ואיך הם משמשים במכשירים שונים.בין אם אתם בונים פרויקט קטן או מתכננים משהו לעבודה, מדריך זה עוזר לכם להבין טריאקים בצורה פשוטה.

קָטָלוֹג

מה זה טריאק?

א טריאק (טריודה לזרם חילופין) הוא מכשיר מוליך למחצה המשמש לבקרת כוח במעגלי AC (זרם חילופין).בניגוד ל- MOSFET או IGBTs, המשמשים בעיקר במערכות DC ומאפשרים זרימת זרם בכיוון אחד בלבד, TRIAC יכול להוביל לשני הכיוונים, מה שהופך אותו לאידיאלי ליישומי AC.יש לו שלושה מסופים: מסוף ראשי 1 (MT1), מסוף ראשי 2 (MT2) ושער.השער מאפשר להפעיל את המכשיר עם מתח חיובי או שלילי, ומאפשר מיתוג גמיש ללא קשר לקוטביות AC.באופן פנימי, טריאק מתפקד כמו שני תיריסטורים (SCR) המחוברים בכיוונים מנוגדים, ומפחית את הצורך ברכיבים נוספים במערכות בקרה דו כיווניות.

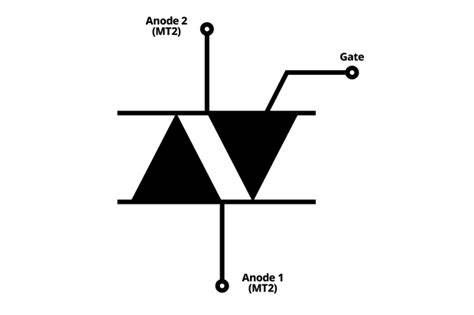

איור 2. סמל של טריאק

סמל הטריאק, מייצג חזותית את אופיו הדו -כיווני.הוא כולל שני חצים מנוגדים בתוך הסמל, מה שמצביע על זרם יכול לזרום בשני הכיוונים בין MT1 ל- MT2.קו אנכי מתחבר למסוף השער, וממחיש את פונקציית הבקרה שלו.תכנון קומפקטי ויעיל זה מאפשר לשימוש נרחב בשימוש נרחב ביישומי בקרת חשמל AC כמו דמי אור, בקרי מהירות מוטורית, מערכות חימום ומעגלי מיתוג AC ביתי או תעשייתיים אחרים.

מהו ה- BT136 Triac?

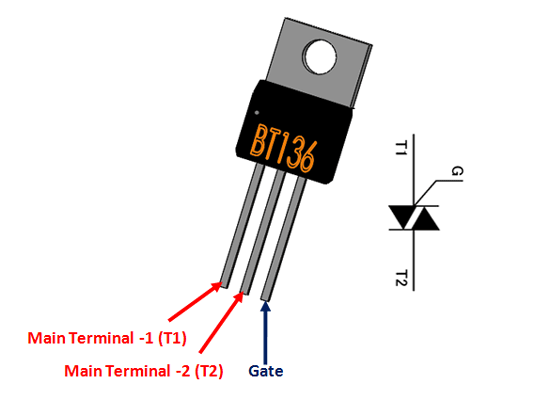

איור 3. איור 3. ה- BT136 Triac

ה- BT136 הוא מודל טריאק פופולרי המשמש הן במשימות מיתוג AC בתעשייה.הוא כולל שער רגיש, מה שאומר שהוא יכול להיות מופעל עם זרם קטן מאוד.זה הופך אותו לאידיאלי לשימוש עם מכשירים בעלי עוצמה נמוכה כמו מיקרו-בקרים ו- ICS לוגיקה.ה- BT136 בנוי באמצעות טכנולוגיית פסיבציה מישורית, המשפרת את אמינותה לטווח הארוך והופכת אותה לעמידה יותר בפני קוצים מתח.זה יכול לפעול בכל ארבעת ריבועי ההולכה של AC, כך שהוא מתפקד היטב גם אם הקוטביות של אות השער משתנה.טריאק זה תומך במתח חוסם גבוה, המתאים למערכות AC של 230 וולט.יש לו גם זרם אחיזה נמוך, המסייע להדליק אותו גם בתנאי עומס נמוך.תכונות אלה הופכות את ה- BT136 לבחירה מוצקה ליישומים כמו בקרת מהירות מאוורר, עמעום תאורה, ויסות טמפרטורה במערכות חימום.

תכונות של BT136

• דרישת זרם שער נמוך מאפשרת שליטה ישירה על ידי בקרי מיקרו או שבבי לוגיקה.

• מתח חסימה גבוהה מגן מפני נחשולי מתח בקווי AC.

• זרם אחיזה נמוך מבטיח הולכה קבועה במהלך עומס נמוך.

• הפעלת ארבעה רבועות מספקת גמישות בעיצוב מעגלי כונן השער.

• תכנון פסיבי מישורי משפר את היציבות והחסורות החשמליות לאורך זמן.

יישומים של BT136

• דימרים אור המתאימים את בהירות המנורה על ידי בקרת הולכת AC.

• רגולטורים מהירות מאוורר במכשירים כמו מאווררי תקרה ומזגנים.

• בקרי יסודות חימום במכשירים כמו תנורים חשמליים ומחממי מים.

• מערכות בית חכמות המקשרים בין מיקרו-בקרי לעומסי AC במתח גבוה.

מהו ה- BT139 Triac?

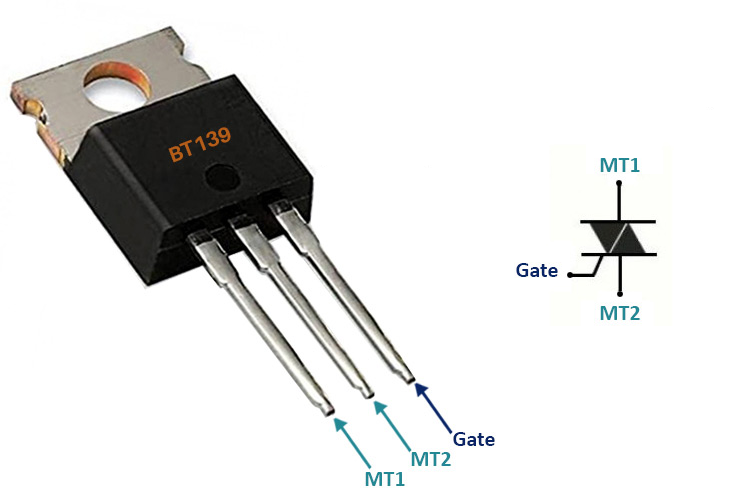

איור 4. איור 4. ה- BT139 TRIAC

ה- BT139 הוא טריאק חזק יותר המיועד ליישומים זרם גבוה יותר.זה יכול להתמודד עם עד 9A, מה שהופך אותו מתאים לעומסי AC כבדים יותר כמו מנועים תעשייתיים, מערכות תאורה מסחריות ויחידות חימום.בדומה ל- BT136, הוא תומך בהולכה דו כיוונית וניתן להפעיל אותו בכל ארבעת הרבועים.יש לו עיצוב מחוספס ויכול לעמוד במעברי מתח שנמצאים בדרך כלל בסביבות תעשייתיות.זה הופך אותו לבחירה אמינה לתנאים תובעניים.

תכונות של BT139

• קיבולת זרם גבוהה (עד 9 א) לבקרת עומסים גדולים או אינדוקטיביים

• הפעלת ארבעה רבועות מאפשרת תכנון מעגלים גמיש.

• חסימת מתח גבוהה מטפלת בחשמל AC סטנדרטי ותנאים חולפים.

• שער רגיש התואם לאותות בקרת עוצמה נמוכה.

• פסיבציה מישורית מבטיחה עמידות לטווח הארוך וסובלנות מתח.

יישומים של BT139

• בקרת מהירות מאוורר או משאבה תעשייתית כאשר זרם ההפעלה גבוה.

• עמעום מבוקר שלב למערכות תאורה מסחריות.

• בקרת חימום מדויקת במערכות HVAC ותנורי תעשייה.

• מערכות אנרגיה חכמות וטיימרים הניתנים לתכנות באוטומציה בקנה מידה גדול.

• מכשירי מגורים מתקדמים כמו מכונות כביסה ומזגנים.

איך טריאק עובד?

איור 5. איור 5. תרשים עבודה של טריאק

טריאקים (טריודה לזרם חילופין) הם מכשירי מוליכים למחצה שנועדו לשלוט בכוח במעגלי AC.המכשיר הוא חשוב מכך שני SCRs (מיישר מבוקר סיליקון) המחוברים במקביל הפוך למסוף שער משותף, ומאפשר לו להתנהג בשני הכיוונים כאשר הוא מופעל.באיור 5 אנו רואים את סמל הטריאק יחד עם המעגל המקביל שלו המתאר שני תיריסטורים גב אל גב הנשלטים על ידי שער משותף.המסופים מסומנים כאנודה 1 (או מסוף ראשי 1 - MT1), אנודה 2 (או MT2) והשער.מסוף השער משמש ליזום הולכה דרך ה- TRIAC, מה שהופך אותו לאידיאלי ליישומי מיתוג חשמל AC.

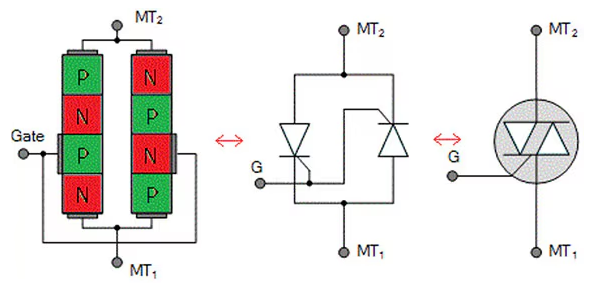

איור 6. איור 6. בנייה גופנית של ה- TRIAC (משמאל), שני אנלוגיה של טרנזיסטור (אמצע), סמל טריאק (מימין)

המבנה הפנימי של טריאק, כפי שמוצג באיור 6, כולל סידור מורכב של שכבות P ו- N לסירוגין היוצרים חמישה אזורים מוליכים למחצה.אלה מאפשרים לטריאק להתנהג בשני הכיוונים, תלוי באות ההפעלה.התמונה המרכזית באיור 6 מייצגת את מודל המעגל הפשוט, והתמונה הנכונה ביותר היא הייצוג הסמלי שלה המשמש בתרשימי מעגלים.אות השער שולט בתהליך התפס של טרנזיסטורים פנימיים, ומאפשר זרימת זרם בין MT1 ל- MT2.אופי דו כיווני זה של טריאקים הופך אותם לשימושיים במתגי דימר, בקרות מהירות מוטורית ובוויסות חימום כאשר כיוון זרם AC מתחלף ברציפות.

התנהגות זרם מתח טריאק

מאפיין זרם המתח (V-I) של טריאק מחולק לארבעה ריבועים, המבוסס על קוטביותו של המסוף הראשי MT2 ביחס ל- MT1, והקוטביות של אות השער.חלוקה זו חשובה להבנת האופן בו ה- TRIAC מתנהג בתנאי הפעלה שונים ונדרש בעת תכנון מעגלים הדורשים מיתוג מבוקר.

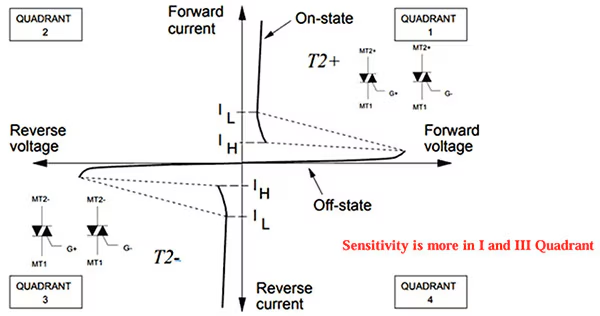

איור 7. איור 7. מתח לעומת מאפייני זרם של טריאק

עיין בעקומה האופיינית V-I בתרשים שלמעלה, שם:

• הציר האופקי מייצג את המתח על פני MT1 ו- MT2.

• הציר האנכי מייצג את הזרם דרך הטריאק.

• החצאים החיוביים והשליליים של כל ציר מראים את יכולתו של ה- TRIAC להתנהג בשני הכיוונים, מה שהופך אותו למתאים ליישומי AC.

ריבוע I: MT2 חיובי, חיובי לשער (T2+)

מצב הפעלה זה נחשב לרגיש והיעיל ביותר להפעלת טריאק.ברבע I, גם המסוף הראשי 2 (MT2) וגם השער חיובי ביחס לטרמינל הראשי 1 (MT1).בתנאים אלה קל להפעלה של ה- TRIAC.בגלל הרגישות הגבוהה ברבע זה, נדרש רק זרם שער קטן ליזום הולכה.זה הופך את הרבע לרצוי ביותר ליישומי בקרה, במיוחד בבקרת חשמל AC, כאשר צמצום דרישות כונן השער יכול להפחית את המורכבות והעלות.

הטריאק נכנס במהירות למצב "ON" או לניהול במצב זה, ומאפשר לזרם לזרום בין MT2 ל- MT1.ככאלה, ריבוע זה נמצא בשימוש נרחב במעגלי מיתוג AC מעשי ובשליטת שלב, כמו דיממי אור, בקרי מהירות מנוע, ורגולטורים לתנור.בייצוגים גרפיים של מאפייני הפעלת טריאק, ריבוע I מופיע בקטע השמאלי העליון של העקומה, כאשר גם הקוטביות של המתח וגם הקוטביות של שער הם חיוביים.

ריבוע II: MT2 חיובי, שלילי בשער

ברבע ההפעלה הזה, הטרמינל הראשי 2 (MT2) מוחזק במתח חיובי ביחס לטרמינל הראשי 1 (MT1), ואילו מסוף השער שלילי ביחס ל- MT1.תצורה זו עדיין מאפשרת להפעיל את המכשיר כמו SCR או טריאק, אך הוא פחות רגיש בהשוואה לפעולה ברבע I.

הרגישות המופחתת נובעת מהעובדה שזרם השער זורם בכיוון ההפוך לזה של זרם MT2.הקוטביות המנוגדת הזו בין השער ל- MT2 גורמת להזרקה פחות יעילה של נשאים למבנה המכשיר, אשר בתורו דורש זרם שער גבוה יותר כדי להשיג הפעלה.כתוצאה מכך, יש צורך במאמץ רב יותר (מבחינת כונן השער) כדי להפעיל את המכשיר במצב זה.

אופן פעולה זה מאויר ברבע השמאלי העליון של עקומת ה- V-I האופיינית.למרות הרגישות המופחתת, ההפעלה ברבע II עדיין קיימא ומשמשת בדרך כלל ביישומים מעשיים, במיוחד במיתוג AC בו נתקלים בשתי הקוטביות.

ריבוע III: MT2 שלילי, שלילי בשער (T2−)

באזור הפעלה זה, גם המסוף הראשי 2 (MT2) וגם השער נמצאים בפוטנציאל שלילי ביחס לטרמינל הראשי 1 (MT1).מצב זה דומה באופן פונקציונלי לרבע I, כאשר שני המסופים הם חיוביים, אך הוא פועל בקוטביות ההפוכה.למרות שהרגישות ברבע III מעט נמוכה יותר מאשר ברבע I, היא עדיין נחשבת למצב פעולה רגיש.השער דורש רק זרם צנוע כדי לעורר הולכה, מה שהופך את הרבע הזה לאפשרות ברת קיימא ליישומים בהם משתמשים באותות בקרה נמוכים.

פעולת ריבוע III שימושית במערכות המטפלות באותות קלט שליליים, כמו אלה שנמצאים במעגלי בקרת זרם חילופין (AC) או סוגים ספציפיים של מיתוג דו כיווני כאשר קוטביות האותות משתנה באופן דינמי.מצב זה מיוצג בצורה גרפית ברבע השמאלי התחתון של התרשים האופייני להפעלת ארבע-רבעון, המתאים לשילוב השלילי השלילי של מתחי שער ומטוס MT2.

למרות הרגישות המופחתת מעט בהשוואה לרבע I, ריבוע III עדיין מציע התנהגות הפעלה אמינה ומגיבה, מה שהופך אותה לבחירה מעשית ביישומי מיתוג דו -כיווניים או סימטריים רבים, כאשר נדרשת הפעלה משתי הקוטביות.

ריבוע IV: MT2 שלילי, חיובי בשער

ריבוע זה מייצג את אחד המצבים התפעוליים הפחות רגישים של התיריסטור, בדומה לרבע II.בתצורה זו, המסוף הראשי 2 (MT2) הוא שלילי ביחס לטרמינל הראשי 1 (MT1), בעוד שהשער מקבל זרם חיובי.בשל סידור קוטביות זה, הפעלת המכשיר דורשת זרם שער גבוה יותר בהשוואה למצבים הרגישים יותר שנמצאים ברביעים I ו- III.

על עקומת ה- V-I האופיינית, הרבע הרביעי ממוקם בקטע השמאלי התחתון, שם המתח המופעל שלילי וזרם השער מכוון באופן חיובי.ההולכה במצב זה אינה יעילה יחסית, מה שהופך אותה לחיובית ביותר מבחינת רגישות לשער ושימוש באנרגיה.רבים נמנעים משימוש ברבע זה להפעלה כאשר נדרשת יעילות גבוהה או כונן שער נמוך.עם זאת, הבנת התנהגותה עדיין חשובה לאפיון מלא את גבולות הביצועים של התיריסטור ולהבטיח פעולה בטוחה בכל התנאים האפשריים.

תיריסטור (SCR) לעומת טריאק

תכונה	SCR (סיליקון מבוקר מיישר)	טריאק (טריודה עבור זֶרֶם חֲלִיפִין)
מִשׁפָּחָה	תיריסטור	תיריסטור
כיוון הולכה	חד כיווני (כיוון אחד בלבד)	דו כיווני (שני ההוראות)
הפעלת שער	דורש דופק שער חיובי	יכול להיות מופעל על ידי שער חיובי או שלילי דוֹפֶק
רכיב מפעיל	לעתים קרובות מופעל באמצעות UJT	לעתים קרובות מופעל באמצעות דיאק
להחזיק התנהגות נוכחית	נשאר דולק עד שהזרם יורד מתחת לרמת ההחזקה	אותו דבר, אבל בשני הכיוונים
מיקוד יישום	הכי טוב לבקרת DC או חד כיוונית AC	אידיאלי לבקרת AC (שני הכיוונים)
טיפול בכוח	יכולת מתח גבוהה ויכולת זרם גבוהה	מתח מתון וטיפול בזרם
ניהול תרמי	דורש כיורי חום	בדרך כלל זקוק רק לכיור חום אחד
מצבים תפעוליים	פועל במצב יחיד	תומך בארבעה מצבי פעולה
מאפייני V-I	פועל ברבע אחד	פועל בשני ריבועים
אֲמִינוּת	אמין יותר	פחות אמין מ- SCR

דיאק לעומת טריאק

תכונה	דיאק	טריאק
מִבְנֶה	מכשיר דו-מסופי	מכשיר בן שלושה מסופי (MT1, MT2, GATE)
שיטת הפעלה	נדלק כאשר המתח עולה על סף מסוים (לא טריגר חיצוני)	ניתן להפעיל על ידי יישום דופק שער
מסוף שער	אין מסוף שער	יש מסוף שער להפעלה
לִשְׁלוֹט	מבוקר מתח;מיתוג בלתי מבוקר	מבוקר שער;מאפשר מיתוג מדויק
רגישות לקוטביות	הולכה דו כיוונית	הולכה דו כיוונית
שימוש נפוץ	משמש להפעלת טריאקים במעגלי בקרה	משמש למיתוג ובקרה במעגלי AC
דוגמא ליישום	חלק מעממי אור, התחלה רכה מוטורית (כהדק עבור טריאק)	בקרת פאזה, בקרת מהירות מנוע, דימרים, מיתוג AC
פונקציה בזיווג	עוזר להבטיח הפעלת טריאק חלקה ועקבית	רכיב מיתוג/בקרה ראשי, המופעל על ידי DIAC ב כמה מעגלים

יתרונות וחסרונות של טריאקים

יתרונות של טריאקים

1. הולכה זרם דו כיוונית

אחד היתרונות של טריאק (טריודה לזרם לסירוגין) הוא יכולתו לנהל זרם לשני הכיוונים.בניגוד ל- SCRs סטנדרטיים (מיישר מבוקר סיליקון), המאפשרים רק זרימת זרם בכיוון אחד, טריאקים יכולים לשלוט על כוח AC מבלי להזדקק לרכיבים נוספים כדי לטפל בזרימת זרם הפוכה.יכולת דו כיוונית זו הופכת אותם לשימושיים ביישומי מיתוג AC.

2. מפעיל שער עם אותות חיוביים או שליליים

ניתן להפעיל טריאקים להולכה על ידי יישום מתח חיובי או שלילי על מסוף השער.גמישות זו מאפשרת קלות רבה יותר בעיצוב המעגלים, מכיוון שמנגנון ההפעלה אינו מוגבל לקוטביות אחת.זה שימושי בעת תכנון מעגלים לעבוד עם שני חצאי צורת הגל AC.

3. מפשט את עיצוב המעגלים בהשוואה ל- SCRS כפול

מכיוון שטריאק יחיד יכול לשלוט בזרימת הזרם בשני הכיוונים, הוא יכול לעתים קרובות להחליף שני SCRs המסודרים באנטי-מקבילים.זה מקטין את ספירת הרכיבים הכוללת, שמפשטת את פריסת המעגלים, מפחיתה את דרישות החלל ומפחיתות נקודות כישלון פוטנציאליות במערכת.

4. דורש רק כיור חום אחד ונתיך אחד

השימוש בטריאק במקום זוג SCRS מפשט את הניהול וההגנה התרמית.מכיוון שיש רק רכיב אחד המתנשא על כוח, די ברזל יחיד.באופן דומה, ניתן להשתמש בנתיך יחיד להגנה, לפשט את העיצוב ולהפחתת העלויות.

5. קומפקטי וחסכוני ליישומי חשמל נמוכים עד בינוניים

טריאקים נמצאים בשימוש נרחב במכשירים תעשייתיים ביתיים וקלים כמו מתגי דימר, בקרות מהירות מוטורית ורגולטורים לתנור.הם קומפקטיים, לא יקרים וקלים לשילוב במעגלים, מה שהופך אותם לאידיאליים ליישומים שבהם טיפול בעוצמה גבוהה אינו עניין עיקרי.

חסרונות של טריאקים

1. אמינות מופחתת בסביבות בעלות עוצמה גבוהה או עם רעש גבוה

טריאקים הם בדרך כלל פחות חזקים מאשר SCRs כאשר משתמשים בהם בסביבות בעלות עוצמה גבוהה או רועשת חשמלית.הם רגישים יותר להפעלת שווא בגלל רעש חשמלי, מה שמגביל את השימוש בהם ביישומים תעשייתיים כבדים שבהם תנאים כאלה נפוצים.

2. רגיש ל- DV/DT (קצב שינוי מתח)

טריאקים רגישים יותר לשינויים מהירים במתח, המכונה DV/DT.עלייה פתאומית במתח יכולה להפעיל את המכשיר שלא בכוונה להולכה, אפילו ללא אות שער.כדי לנטרל זאת, לרוב נדרשים מעגלי סנבבר נוספים, מה שיכולים לסבך את העיצוב.

3. דירוג מתח וזרם נמוך יותר בהשוואה ל- SCRS

בעוד שהם מתאימים ליישומים רבים של צרכנים וקלים תעשייתיים, ל- Triacs יש יכולות טיפול זרם ונמוך יותר ויכולות טיפול במתח מאשר SCRS.עבור מערכות בעלות עוצמה גבוהה, במיוחד אלה הפועלות במתח גבוה, SCRs הם בדרך כלל הבחירה המועדפת.

4. רגישות לרבע יכולה להוביל להולכה לא מכוונת

ניתן להפעיל טריאקים ב"ריבועים "שונים בהתאם לקוטביות של אות השער ובטרמינלים העיקריים.חלק מהריבועים רגישים יותר מאחרים, ואם אינם אחראים כראוי בתכנון, זה יכול להוביל להולכה מקרית או לפעולה לא אמינה.עליכם לשקול בזהירות תנאי כונן שער כדי להבטיח ביצועים אמינים.

יישומים של טריאקים

טריאקים הם רכיבים אלקטרוניים המשמשים לבקרת זרימת חשמל AC (זרם חילופין).הם נמצאים במכשירים רבים שצריכים להחליף או להתאים את הכוח.להלן כמה יישומים נפוצים:

דימרים קלים

טריאקים ממלאים תפקיד מרכזי במעגלי דימר קל יותר על ידי הפעלת בקרת פאזה במתח AC.על ידי שליטה על הנקודה במהלך כל מחזור AC בו ה- TRIAC נדלק, הוא מגביל ביעילות כמה מתח מגיע למנורה.טכניקה זו, הנקראת בקרת זווית פאזות, מפחיתה את הכוח הממוצע שנמסר, עמעום האור מבלי לגרום להבהבה.טריאקים הם קומפקטיים ויעילים, מה שהופך אותם לאידיאליים להתאמה למתגי קיר וגופי תאורה.בנוסף, דימרים מבוססי טריאק עובדים היטב עם עומסים התנגדים כמו נורות ליבון.עם זאת, דימרים של טריאק מודרניים נועדו גם לטפל בטכנולוגיות תאורה חדשות יותר, כולל נוריות LED ו- CFL מעמדיות מסוימות.

בקרי מהירות מאווררים

במכשירים ביתיים כמו מאווררי תקרה, מאווררי פליטה וכמה מערכות אוורור, בדרך כלל משמשים טריאקים לוויסות המהירות המוטורית.על ידי התאמת זווית ההולכה של מחזור ה- AC, טריאקים שולטים בכמות המתח המגיעה למנוע המאוורר, מה שבתורו משנה את מהירותו.זה מספק שליטה חלקה ורציפה לעומת רמות מהירות קבועה.בקרי מאווררים מבוססי טריאק יעילים ושקטים יותר משיטות מכניות ישנות יותר.הם גם מאפשרים עיצובים קומפקטיים יותר ללא חלקים נעים.זה הופך את Triacs לבחירה מצוינת לבקרת מאוורר חסכונית באנרגיה, עם רעש נמוך במסגרות מגורים ומסחריות כאחד.

רגולטורי טמפרטורה

טריאקים נמצאים בשימוש נרחב בחימום חשמלי, תנורים ומכשירים מבוקרים תרמוסטטית לניהול רמות הטמפרטורה.ה- TRIAC פועל כמתג, ומדליק וכיבוי של אלמנט החימום במהירות לשמירה על טמפרטורה קבועה.מיתוג מהיר זה נשלט לרוב על ידי תרמוסטט או בקר מיקרו, המפקח על הטמפרטורה באמצעות חיישנים.מכיוון שלטריאקים אין חלקים נעים, הם אמינים ועמידים יותר מממסרים מכניים.הם גם מאפשרים שליטה מדויקת יותר, ומסייעים בהפחתת צריכת האנרגיה.בתנורי מטבח, תנורי חימום חדרים ודודי מים, מערכות בקרה מבוססות טריאק עוזרות להשיג ביצועים עקביים ושיפור יעילות האנרגיה.

מערכות בית חכם

ביישומי בית חכם, טריאקים מאפשרים אוטומציה של מכשירי מתח גבוה באמצעות אותות בקרת מתח נמוך.לדוגמה, מתג אור חכם או תרמוסטט עשויים להשתמש ב- TRIAC כדי להפוך מכשיר AC 230V AC על או כיבוי על בסיס פקודות או חיישנים סביבתיים.טריאקים מאפשרים לבקר מיקרו ומודולים אלחוטיים לשלוט במכשירים כמו אורות, מאווררים ותנורי חימום מבלי להזדקק לממסרים גדולים או מתגים פיזיים.זה מוביל למכשירי בית חכם קומפקטיים ויעילים יותר.הפעולה השקטה, צריכת החשמל הנמוכה ואמינותם של טריאקים הופכים אותם למתאימים היטב לשילוב במערכות בית חכמות הנשלטות על ידי אפליקציות או עוזרי קול.

אוטומציה תעשייתית

בסביבות תעשייתיות, טריאקים חשובים לבקרת מכונות ומערכות מונעות מוטוריות.הם משמשים לוויסות אספקת החשמל למנועים, משאבות ומדחסים חשמליים על ידי התאמת זווית הפאזה של מתח AC.זה עוזר בניהול מהירות, מומנט ויעילות אנרגטית כוללת.טריאקים משמשים גם בממסרים במצב מוצק כדי לעבור עומסים כבדים ללא בלאי מכני, מה שהופך אותם לאמינים יותר לפעולות תעשייתיות רציפות.יישומים אלה נהנים מיכולות המיתוג המהירות של טריאקים, צרכי תחזוקה נמוכה ועיצוב קומפקטי.במפעלי ייצור ועיבוד, טריאקים תורמים לאוטומציה, הפחתת עלויות ושליטה משופרת על מערכות חשמל מורכבות.

דגמי טריאק פופולריים

שני דגמי TRIAC בשימוש נרחב הם BT136 ו- BT139.ה- BT136 מתאים ליישומי חשמל נמוכים עד בינוניים, הטיפול עד 4 אמפר, ומשמש לעתים קרובות במכשירים ביתיים כמו דימרים, טיימרים ובקרי כוח נמוך.לעומת זאת, ה- BT139 תומך בעומסי זרם גבוהים יותר עד 16 אמפר ומתאים יותר לשימוש מקומי תעשייתי או כבד יותר.שני הדגמים משויכים לרוב למיקרו -בקרים או אופטואזולורים כדי לאפשר מיתוג ובידוד מדויקים ממעגלי הבקרה.

מַסְקָנָה

טריאקים הם כלים קטנים אך חזקים המסייעים לשלוט בחשמל AC במכשירים יומיומיים רבים.הם נהדרים להדליק ולכבות את הדברים או לשנות כמה כוח משהו מקבל, כמו להתעמעם אור או להאט את המאוורר.מכיוון שהם עובדים לשני הכיוונים, הם חוסכים מקום ומצמצמים את מספר החלקים הדרושים במעגל.טריאקים נמצאים בבתים ובמפעלים, ולעתים קרובות הם נשלטים על ידי מחשבים זעירים כמו בקרי מיקרו.מדריך זה הסביר כיצד Triacs עובדים, ממה הם עשויים, כיצד להשתמש בהם והיכן הם מועילים ביותר.בעזרת ידע זה, תהיה מוכן לבחור ולהשתמש ב- Triac המתאים לפרויקטים או למוצרים משלך.
