פלח קוד (CS) הרשמה בפילוח זיכרון מעבד: מדריך מלא

ה- CPU מבצע תוכניות על ידי גישה להוראות המאוחסנות בזיכרון, וחלק מרכזי בתהליך זה הוא מרשם פלח הקוד (CS).יש צורך בפנקס ה- CS במעבדים המשתמשים במודל זיכרון מפולח, במיוחד במערכות ישנות כמו ארכיטקטורת X86.מאמר זה מסביר כיצד מרשם ה- CS עובד עם מצביע ההוראות (IP) לניהול זיכרון ומדוע הבנת פילוח הזיכרון עדיין חשובה כיום.

קָטָלוֹג

1. מה מרשם קטע הקוד (CS)?

2. מודל הזיכרון המפולח

3. הקשר בין רשימות ה- CS ו- IP

4. מדוע מרשם ה- CS חשוב בתכנות?

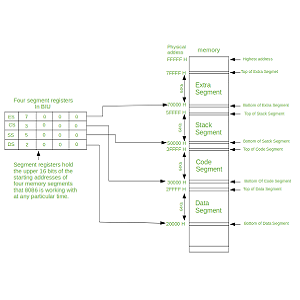

Code Segment (CS) Register in CPU Memory Segmentation

מה מרשם קטע הקוד (CS)?

קטע הקוד (CS) הוא פנקס מיוחד במעבד המחזיק בכתובת ההתחלה (או כתובת הבסיס) של קטע הקוד בזיכרון.קטע הקוד הוא אזור זיכרון ייעודי המכיל את קוד ההפעלה של תוכנית.מרשם ה- CS, אפוא, מצביע על המיקום בזיכרון בו מאוחסנים ההוראות לתוכנית, ומאפשר ל- CPU לאחזר ולבצע הוראות אלה.תפקיד מרשם ה- CS מתבהר כאשר אנו שוקלים את מערכת היחסים שלו עם פנקס חשוב אחר: מצביע ההוראות (IP).בעוד שמרשם ה- CS מחזיק בכתובת ההתחלה של קטע הקוד, פנקס ה- IP עוקב אחר כתובת הקיזוז של ההוראות הבאות שיבוצעו בתוך אותו קטע.יחד, רישומי ה- CS ו- IP יוצרים כתובת הגיונית המאפשרת ל- CPU להצביע על המיקום המדויק של ההוראות הבאות בזיכרון.לְדוּגמָה:

CS = כתובת בסיס של קטע קוד

IP = כתובת קיזוז של ההוראות הבאות

כאשר משולב, ה- CPU מחשב את הכתובת הפיזית כ- CS: IP כדי למצוא ולבצע את ההוראות הבאות.

מודל הזיכרון המפולח

כדי להבין מדוע קיים פנקס ה- CS, הוא נדרש להבין את מודל הזיכרון המפולח, ששימש בדרך כלל בארכיטקטורות ישנות כמו מעבדי X86.במודל זה, הזיכרון מחולק לקטעים, שכל אחד מהם משרת מטרה אחרת:

• קטע קוד (CS): מאחסן קוד הפעלה.

• קטע נתונים (DS): מאחסן משתנים ונתונים המשמשים את התוכנית.

• קטע ערימה (SS): מנהל שיחות פונקציות, משתנים מקומיים וזרימת בקרה.

• קטע נוסף (ES): משמש לאחסון נתונים נוסף.

מודל הזיכרון המפולח נועד לספק גישה מובנית לניהול זיכרון, מה שמקל על חלוקת הזיכרון לאזורים מובחנים לקוד, נתונים וערימה.גישה זו אפשרה מעבדים לנהל את הזיכרון בצורה יעילה יותר וסיפקה הגנה טובה יותר על זיכרון על ידי שמירה על סוגים שונים של נתונים בקטעים נפרדים.במערכות מחשוב מוקדמות, המעבד יכול לגשת רק לכמות מוגבלת של זיכרון בכל פעם.מודל הזיכרון המפולח איפשר למתכנתים לעבוד עם כמויות גדולות יותר של זיכרון על ידי פיצולו לקטעים קטנים יותר וניתנים לניהול יותר.תכנון זה עזר גם להפחית את גודל הכתובות, שכן רישומי הקטע יכלו להחזיק את כתובות הבסיס, בעוד שקיזוז (כמו ה- IP) יהיה ערכים קטנים יותר שנוספו לבסיס.בעוד שמעבדים מודרניים משתמשים לעתים קרובות במודל זיכרון שטוח, בו כל הזיכרון מתייחס כאל מרחב רציף יחיד, עקרונות הפילוח עדיין משפיעים על עיצוב ה- CPU כיום.למעשה, כמה מערכות מודרניות ממשיכות להשתמש בפילוח למטרות ספציפיות כמו הגנה על זיכרון ווירטואליזציה.

הקשר בין רשימות CS ו- IP

ביחידת העיבוד המרכזית של מחשב (CPU), הקשר בין מרשם ה- CS (קטע קוד) לרשם ה- IP (מצביע ההוראות) חשוב לתהליך הביצוע והביצוע של הוראות.יחד, שני רישומים אלה קובעים את מיקום ההוראות הבאות בזיכרון ומבטיחים שהמעבד יודע בדיוק מה לבצע בכל שלב בזרימת התוכנית.

פנקס ה- CS מחזיק בכתובת ההתחלה של קטע ספציפי בזיכרון בו שוכן קוד ההפעלה.כתובת מבוססת קטע זו נדרשת בארכיטקטורות זיכרון מפולחות, ומאפשרת ל- CPU לחלק את הזיכרון לקטעים לוגיים עבור סוגים שונים של נתונים, כגון קוד, ערימה וקטעי נתונים.מצד שני, פנקס ה- IP משמש כמצביע העוקב אחר ההוראות הבאות לביצוע בקטע הקוד הנוכחי.פנקס ה- IP מכיל ערך קיזוז, המציין עד כמה רחוק מנקודת המוצא של קטע הקוד ההוראות הבאות נמצאת.

בפועל, מערכת יחסים זו פועלת כדלקמן: ה- CPU קורא תחילה את הכתובת המאוחסנת בפנקס ה- CS כדי לזהות את נקודת המוצא של קטע הקוד בזיכרון.לאחר מכן, הוא משתמש בערך המאוחסן בפנקס ה- IP כדי לחשב את המיקום המדויק של ההוראה הבאה על ידי הוספת קיזוז ה- IP לכתובת הבסיס המסופקת על ידי פנקס ה- CS.השילוב של שני ערכים אלה, כתובת הבסיס ממרשם ה- CS והקיזוז מרשם ה- IP, מניב את כתובת הזיכרון הפיזי בה מאוחסנת ההוראות הבאות.

לאחר חישוב הכתובת הפיזית, ה- CPU מאחזר את ההוראות מהזיכרון, מפענח אותה ומבצע אותה.לאחר הביצוע, פנקס ה- IP מתעדכן כדי להצביע על ההוראות הבאות ברצף, והתהליך חוזר.מחזור רציף זה של ההנחיות של השבת, פענוח וביצוע הוא מנגנון הליבה שבאמצעותו ה- CPU מבצע תוכניות.רישומי ה- CS ו- IP עובדים יחד כדי להבטיח שהמעבד יודע בדיוק היכן להסתכל בזיכרון כדי למצוא את ההוראות הבאות לביצוע.קשר זה טוב לשמירה על זרימת הביצוע הנכונה של תוכניות, במיוחד במערכות עם ארכיטקטורות זיכרון מפולחות.

מדוע מרשם ה- CS חשוב בתכנות?

פנקס ה- CS נהדר בתכנות ברמה נמוכה ופיתוח מערכות, במיוחד בסביבות המסתמכות על דגמי זיכרון מפולחים.הוא מגדיר את גבולות קטע הקוד, שם מאוחסנים הוראות הניתן להפעלה, ומסייע להבטיח כי תוכניות יפנו בתוך שטח הזיכרון שהוקצה להן.יש צורך בניהול נכון של גבולות הקטע הללו כדי למנוע שגיאות ולשמור על יציבות המערכת.נושא נפוץ אחד עם ניהול מגזרים לקוי הוא הפרות גישה.אלה מתרחשים כאשר תוכנית מנסה לזכר זיכרון מחוץ לקטע הקוד המיועד, מה שמוביל להתרסקויות או להתנהגות בלתי צפויה.לדוגמה, אם התוכנית עולה על גודל קטע הקוד, היא עשויה להחליף את הזיכרון הסמוך, וכתוצאה מכך נתונים פגומים או ביצועים לא שגרתיים.

סיכון נוסף הוא התנהגות תוכנית בלתי צפויה בגלל שימוש לא תקין בפנקס ה- CS.כאשר המעבד מבצע הוראות מאזורי זיכרון לא מכוונים, המערכת עשויה להתנהג באופן בלתי צפוי או להתרסק לחלוטין.זו הייתה בעיה תכופה במערכות ישנות שהשתמשו בזיכרון מפולח, כמו ארכיטקטורות מוקדמות של X86, בהן המתכנתים נאלצו לנהל בזהירות רישומים כמו CS, DS (קטע נתונים) ו- SS (קטע ערימה).למרות שלעתים קרובות מערכות מודרניות משתמשות במודלים של זיכרון שטוח, הבנת מרשם ה- CS נותרה חשובה עבורך העובד במערכות משובצות, תכנון מערכות הפעלה או שדות אחרים הדורשים בקרת זיכרון ישירה.באזורים אלה, ניהול יעיל של גבולות הזיכרון מבטיח אמינות של המערכת, מונע שחיתות נתונים ונמנע באגים שקשה לאבחון.עבור מתכנתים ברמה נמוכה, שליטה בפנקס ה- CS היא חלק מרכזי בבניית תוכנה יציבה ויעילה.
