בחירת תקע מתאם המתח הנכון: מדריך כניסת AC ופלט DC

תקעים של מתאם מתח מאפשרים לך לחבר את המכשירים שלך למקור חשמל ולשמור אותם פועלים.במאמר זה, תלמדו מה עושים תקעי כניסת AC ומחברי פלט DC ומדוע הם חשובים.תוכלו גם לחקור סוגי תקעים שונים המשמשים ברחבי העולם, יחד עם תכונות מתח, תדר ובטיחות.בנוסף, תבין את סוגי המחברים והיכן הם נמצאים בשימוש נפוץ.

קטלוג

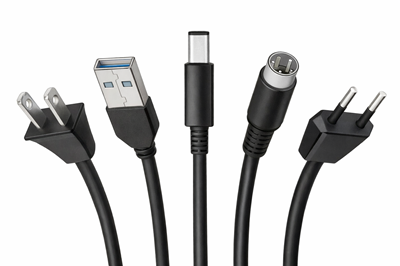

איור 1. סקירה כללית של תקעי מתאם מתח

מהם תקעי כניסת AC?

תקעי כניסת AC הם הרכיבים המחברים מתאם מתח לשקע בקיר כדי לקבל זרם חילופין (AC).הם משמשים כנקודת הכניסה של אנרגיה חשמלית מהאספקה ​​החשמלית לתוך המתאם.תקעים אלה נועדו להעביר חשמל בבטחה מהשקע למעגלים הפנימיים של מתאם החשמל.תפקידם העיקרי הוא להבטיח חיבור יציב ומאובטח למקור החשמל.תקעי כניסת AC נהדרים לאפשר לכל מתאם מתח לפעול ביעילות.הם משולבים בדרך כלל בכבלי חשמל או מחוברים ישירות לגופי מתאם.העיצוב מבטיח אספקה ​​עקבית של כוח קלט למתאם לצורך המרה.ללא תקעי כניסת AC, מתאמי חשמל לא יוכלו לקבל אנרגיה מהרשת.

סוגים נפוצים של תקעי קיר AC

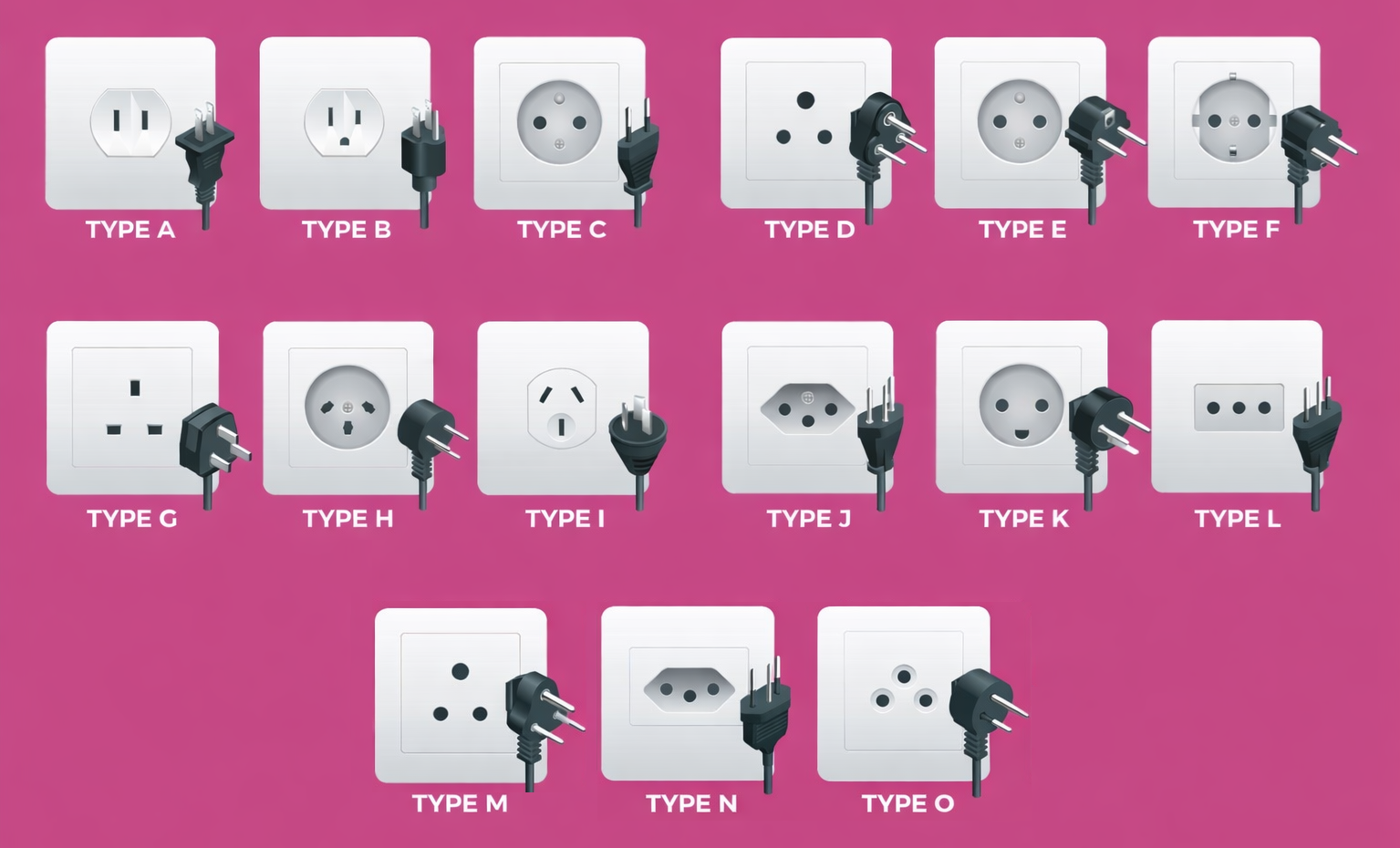

איור 2. סוגי תקע AC גלובליים

• סוג א' - סוג A הוא תקע שני פינים עם להבים מקבילים שטוחים וללא פין הארקה.הוא משמש בעיקר בארצות הברית, קנדה, מקסיקו ויפן.בהשוואה לסוגים אחרים, זהו אחד העיצובים הפשוטים והקלים ביותר.תקע זה משמש בדרך כלל עבור מכשירים בעלי הספק נמוך כגון מטענים לטלפונים ואלקטרוניקה קטנה.השימוש הנרחב בו הופך אותו לסטנדרט עבור מוצרי אלקטרוניקה בסיסיים.הפשטות של סוג A הופכת אותו לחסכוני וקל לייצור.

• סוג ב' - סוג B דומה לסוג A אך כולל סיכת הארקה עגולה נוספת.הוא נמצא בשימוש נרחב בצפון אמריקה ובחלקים ממרכז אמריקה.בהשוואה לסוג A, הוא מספק בטיחות משופרת הודות לתכונת ההארקה.תקע זה משמש בדרך כלל למכשירים הדורשים תקני בטיחות גבוהים יותר.זה חשוב בסביבות שבהן יש צורך בהגנה חשמלית.סוג B הוא בחירה סטנדרטית עבור יישומים מגורים ומסחריים כאחד.

• סוג ג' - סוג C הוא תקע שני פינים עגולים הידוע בכינויו Europlug.הוא נמצא בשימוש נרחב ברחבי אירופה, אסיה ודרום אמריקה.בהשוואה לסוג A ו-B, הוא תואם יותר אוניברסלי לסוגי שקעים רבים.תקע זה משמש בדרך כלל עבור מכשירים בעלי הספק נמוך כגון מטענים ומכשירים קטנים.העיצוב הקומפקטי שלו מאפשר שימוש קל במספר אזורים.סוג C ממלא תפקיד חשוב בנסיעות בינלאומיות בשל תאימותו הרחבה.

• סוג D - סוג D הוא תקע בעל שלושה פינים המסודרים בתבנית משולשת.הוא משמש בעיקר בהודו, נפאל ובכמה מדינות באפריקה.בהשוואה לסוג C, הוא תומך במכשירים הדורשים חיבור יציב יותר.תקע זה נמצא בשימוש נפוץ באזורים עם תקני חשמל ישנים יותר.העיצוב שלו מאפשר לו להתמודד עם דרישות הספק מתונות.סוג D נשאר חשוב בשמירה על תאימות בתוך התשתית האזורית שלו.

• סוג E - סוג E הוא תקע שני פינים עגולים עם חור לפין הארקה בשקע.הוא נמצא בשימוש נפוץ בצרפת, בלגיה ופולין.בהשוואה לסוג C, הוא כולל מנגנון הארקה לבטיחות נוספת.תקע זה משמש למכשירים בעלי הספק נמוך ובינוני כאחד.זה חשוב לשמירה על חיבורי חשמל מאובטחים במערכות אירופאיות.סוג E תואם לרוב לשקעים מסוג F.

• סוג F - סוג F, הידוע גם בשם תקע Schuko, כולל שני פינים עגולים עם תפסי הארקה.הוא נמצא בשימוש נרחב בגרמניה, ספרד ומדינות רבות באירופה.בהשוואה לסוג E, הוא משתמש בהארקה צדדית במקום בסיכה.תקע זה משמש בדרך כלל עבור מכשירים בעלי הספק גבוה יותר.העיצוב החזק שלו מספק חיבור בטוח ויציב.סוג F נחוץ במערכות חשמל אירופאיות מודרניות.

• סוג G - סוג G הוא תקע שלושה פינים עם פינים מלבניים המסודרים בפריסה משולשת.הוא נמצא בשימוש בבריטניה, באירלנד ובכמה מדינות באסיה.בהשוואה לסוגים אחרים, יש לו מבנה חזק וגדול יותר.תקע זה נמצא בשימוש נפוץ הן בציוד ביתי והן בציוד משרדי.זה חשוב להבטחת חיבור איתן ויציב.סוג G זוכה להכרה נרחבת בזכות עמידותו.

• סוג H - סוג H הוא תקע בעל שלושה פינים עם פינים המסודרים במבנה משולש ייחודי.הוא משמש בעיקר בישראל ובאזורים סמוכים.בהשוואה לסוג C, יש לו עיצוב מובהק המגביל את התאימות.תקע זה משמש הן במקומות מגורים והן במסחר.זה מבטיח חיבור תקין בתוך המערכת האזורית הספציפית שלו.סוג H חשוב לשמירה על בטיחות חשמל סטנדרטית באזורו.

• סוג I - סוג I הוא תקע עם שני פינים שטוחים בזווית ולפעמים פין הארקה.הוא נמצא בשימוש נפוץ באוסטרליה, ניו זילנד ו-China.בהשוואה לסוג A, העיצוב הזוויתי מספק התאמה בטוחה יותר.תקע זה משמש במגוון רחב של מכשירים חשמליים.הוא תומך ביישומים ביתיים ותעשייתיים כאחד.סוג I טוב באזורים עם תשתית חשמל מודרנית.

• סוג J - סוג J הוא תקע בעל שלושה פינים עם פינים עגולים, כולל פין הארקה.הוא משמש בעיקר בשוויץ וליכטנשטיין.בהשוואה לסוג C, הוא מציע הארקה נוספת לבטיחות.תקע זה נמצא בשימוש נפוץ הן בבתים והן במשרדים.זה מבטיח חיבורי חשמל יציבים ומאובטחים.סוג J חשוב לשמירה על תקני בטיחות גבוהים באזורו.

• סוג K - סוג K הוא תקע שלושה פינים עם פינים עגולים ופין הארקה.הוא משמש בעיקר בדנמרק ובגרינלנד.בהשוואה ל-Type F, יש לו תצורת הארקה מעט שונה.תקע זה משמש הן עבור התקנים למגורים והן עבור מכשירים מסחריים.זה מבטיח תאימות בתוך מערכת החשמל הדנית.סוג K חשוב לשמירה על תקני חשמל מקומיים.

• סוג L - סוג L הוא תקע בעל שלושה פינים המסודרים בקו ישר.הוא משמש בעיקר באיטליה ובחלקים מסוימים של צפון אפריקה.בהשוואה לסוג C, הוא תומך ביישומים עכשוויים גבוהים יותר.תקע זה משמש הן במכשירי אלקטרוניקה קטנים והן במכשירים גדולים יותר.זה מספק חיבור יציב ועקבי.סוג L חשוב למערכת החשמל הסטנדרטית של איטליה.

• סוג M - סוג M הוא גרסה גדולה יותר של סוג D עם שלוש פינים עגולים.הוא משמש בדרום אפריקה ובכמה מדינות שכנות.בהשוואה לסוג D, הוא מיועד ליישומי הספק גבוה יותר.תקע זה נמצא בשימוש נפוץ במכשירים כבדים.גודלו הגדול יותר מאפשר לו להתמודד עם עומס חשמלי רב יותר.סוג M חשוב לסביבות תעשייתיות וחזקות.

• סוג N - סוג N הוא תקע בעל שלושה פינים המתוקנים בברזיל ובדרום אפריקה.הוא נועד לשיפור הבטיחות והתאימות.בהשוואה לסוג C, הוא כולל הארקה להגנה נוספת.תקע זה משמש הן במכשירי מגורים והן במכשירים מסחריים.הוא תומך בתקני חשמל מודרניים באזוריו.סוג N ממלא תפקיד חשוב במערכות תשתית חדשות יותר.

• סוג O - סוג O הוא תקע בעל שלושה פינים בשימוש בעיקר בתאילנד.הוא נועד לתמוך במערכות חשמל מודרניות באזור.בהשוואה לסוגי תקע ישנים יותר, הוא מציע תכונות בטיחות משופרות.תקע זה משמש הן ביישומים ביתיים והן ביישומים מסחריים.זה מבטיח תאימות לתקני חשמל מקומיים.סוג O חשוב לתמיכה במערכות חשמל סטנדרטיות בתאילנד.

מתח ותדירות של שקעי כניסת AC

מתאמי מתח מתוכננים בדרך כלל לפעול בטווח מתח כניסה רחב, בדרך כלל מ-100V ל-240V AC.גמישות זו מאפשרת שימוש במכשירים במדינות שונות ללא צורך בספקי כוח נפרדים.המתאם מתאים אוטומטית למתח הנכנס כדי לשמור על ביצועים יציבים.תכונה זו חשובה במיוחד עבור מוצרי אלקטרוניקה מודרניים המשמשים בשווקים גלובליים.תמיכת מתח רחבה מסייעת במניעת נזקים הנגרמים עקב אי התאמה במתח.זה גם משפר את נוחות השימוש במכשירים בזמן נסיעה.

בנוסף למתח, כוח הכניסה AC פועל גם בתדרים סטנדרטיים של 50Hz או 60Hz.ערכי תדר אלה מייצגים את התדירות שבה הזרם החשמלי מתחלף בשנייה.מתאמי מתח בנויים להתמודד עם שני התדרים ביעילות מבלי להשפיע על ביצועי הפלט.זה מבטיח פעולה עקבית ללא קשר לתקני חשמל אזוריים.תמיכה בשני סוגי התדרים משפרת את התאימות בין מערכות חשמל שונות.כתוצאה מכך, רוב המתאמים המודרניים מיועדים לתנאי קלט אוניברסליים.

תקעי AC דו-שיניים לעומת שלושה שיניים

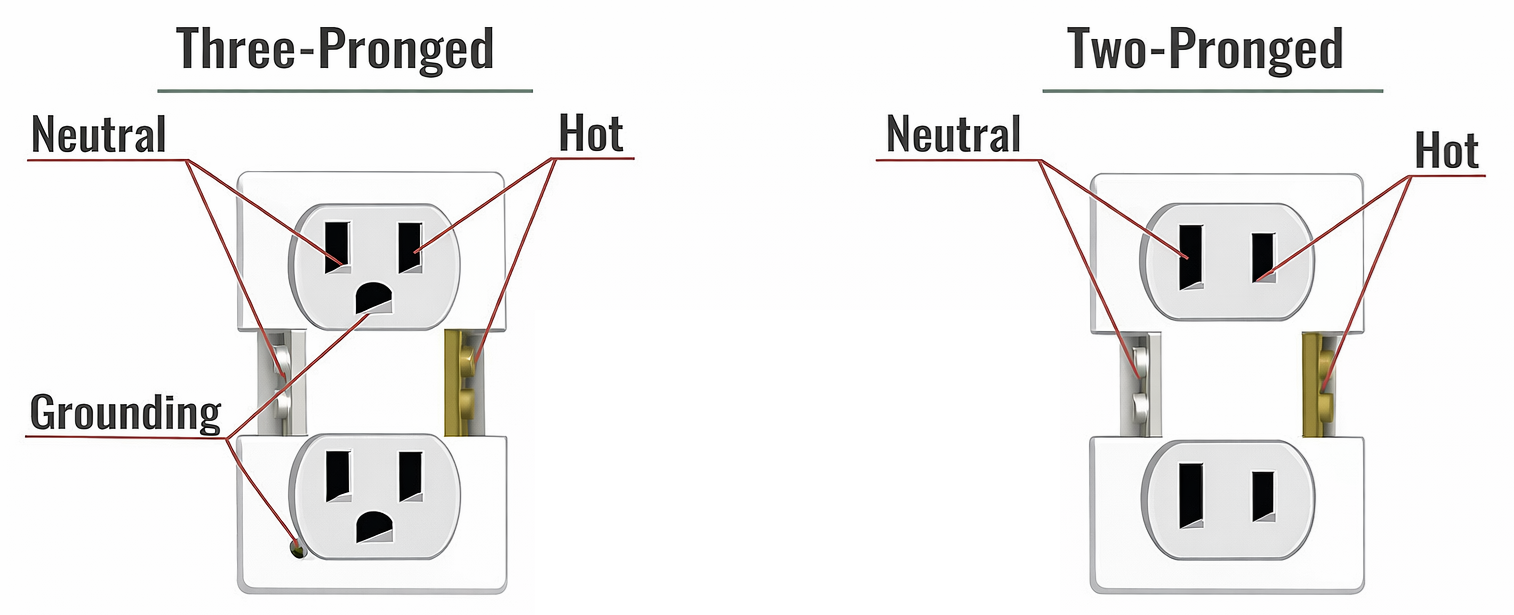

איור 3. מבנה תקע דו-שיניים לעומת שלושה שיניים

תקעים דו-שיניים מורכבים משני מגעים חשמליים המתחברים לחוטים החיים והנייטרליים של מקור מתח.הם משמשים בדרך כלל במכשירים שאינם דורשים הארקה לצורך פעולה בטוחה.תקעים אלו קלים ופשוטים יותר בעיצובם, מה שהופך אותם למתאימים לאלקטרוניקה קטנה.הם נמצאים לעתים קרובות במטענים, מנורות ומכשירים בעלי הספק נמוך.תקעים דו-שיניים נמצאים בשימוש נרחב בגלל המבנה הקומפקטי שלהם.עם זאת, הם מספקים הגנה בסיסית ואינם כוללים הארקה בטיחותית נוספת.

תקעים בעלי שלושה שיניים כוללים פין נוסף המוקדש להארקה, אשר משפר את הבטיחות החשמלית.חיבור הארקה זה מסייע במניעת התחשמלות על ידי הפניית זרם עודף בבטחה לקרקע.תקעים אלה משמשים בדרך כלל במכשירים עם דרישות הספק גבוהות יותר או מארזי מתכת.הם מציעים הגנה משופרת מפני תקלות חשמליות וקצר חשמלי.תקעים בעלי שלושה שיניים נמצאים בדרך כלל במכשירי חשמל כמו מחשבים, מקררים וציוד תעשייתי.העיצוב שלהם מבטיח פעולה בטוחה יותר בסביבות חשמל תובעניות.

תקעים AC קבועים לעומת מתחלפים

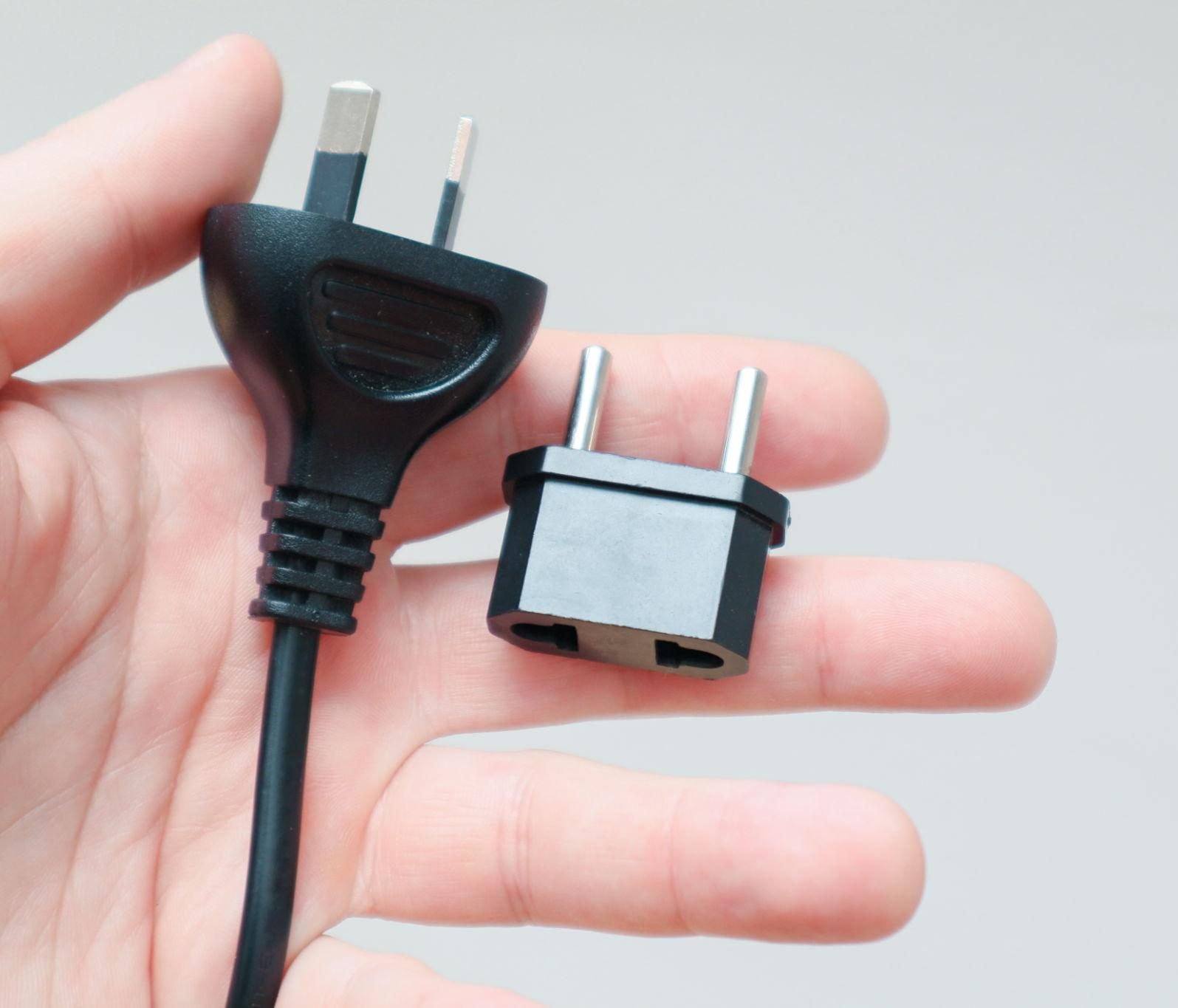

איור 4. עיצוב תקע קבוע לעומת להחלפה

תקעי AC קבועים מחוברים לצמיתות למתאם החשמל ואינם ניתנים להסרה או החלפה.עיצוב זה מספק חיבור יציב ועמיד לשימוש יומיומי.הוא נפוץ בשימוש במתאמים המיועדים לאזור או מדינה ספציפיים.תקעים קבועים הם פשוטים ומפחיתים את הסיכון לחיבורים רופפים.לעתים קרובות הם מועדפים עבור מכשירים נייחים שאינם מוזזים לעתים קרובות.עיצוב זה מבטיח ביצועים עקביים ללא צורך ברכיבים נוספים.

תקעי AC מתחלפים, לעומת זאת, מאפשרים להחליף ראשי תקע שונים בהתאם לאזור.זה עושה אותם שימושיים מאוד עבור נסיעות ויישומים בינלאומיים.ניתן לחבר בקלות את סוג התקע המתאים למדינות שונות.גמישות זו מבטלת את הצורך במספר מתאמים.מערכות הניתנות להחלפה משמשות בדרך כלל במתאמי מתח אוניברסליים.הם מספקים נוחות תוך שמירה על תאימות על פני תקני חשמל שונים.

מהם מחברי יציאת DC?

מחברי פלט DC הם הרכיבים המספקים זרם ישיר מוסדר (DC) מתאם מתח למכשיר אלקטרוני.הם משמשים כנקודת החיבור הסופית בין מקור הכוח למכשיר המופעל.מחברים אלו מבטיחים שהאנרגיה החשמלית המומרת מועברת ביעילות ובאמינות.תפקידם העיקרי הוא לספק תפוקה יציבה התואמת את דרישות החשמל של המכשיר.מחברי פלט DC חשובים להפעלת אלקטרוניקה מודרנית כגון מחשבים ניידים, נתבים והתקנים ניידים.הם מתוכננים לשמור על חיבור בטוח ועקבי במהלך הפעולה.מחברים אלה תומכים גם בפעולה בטוחה על ידי מניעת ניתוק בשוגג.העיצוב שלהם מאפשר להם להשתלב בצורה מאובטחת ביציאות קלט של המכשיר.ללא מחברי פלט DC, מתאמי מתח לא יוכלו לספק אנרגיה שמישה להתקנים.

סוגים נפוצים של מחברי DC

מחברי חבית

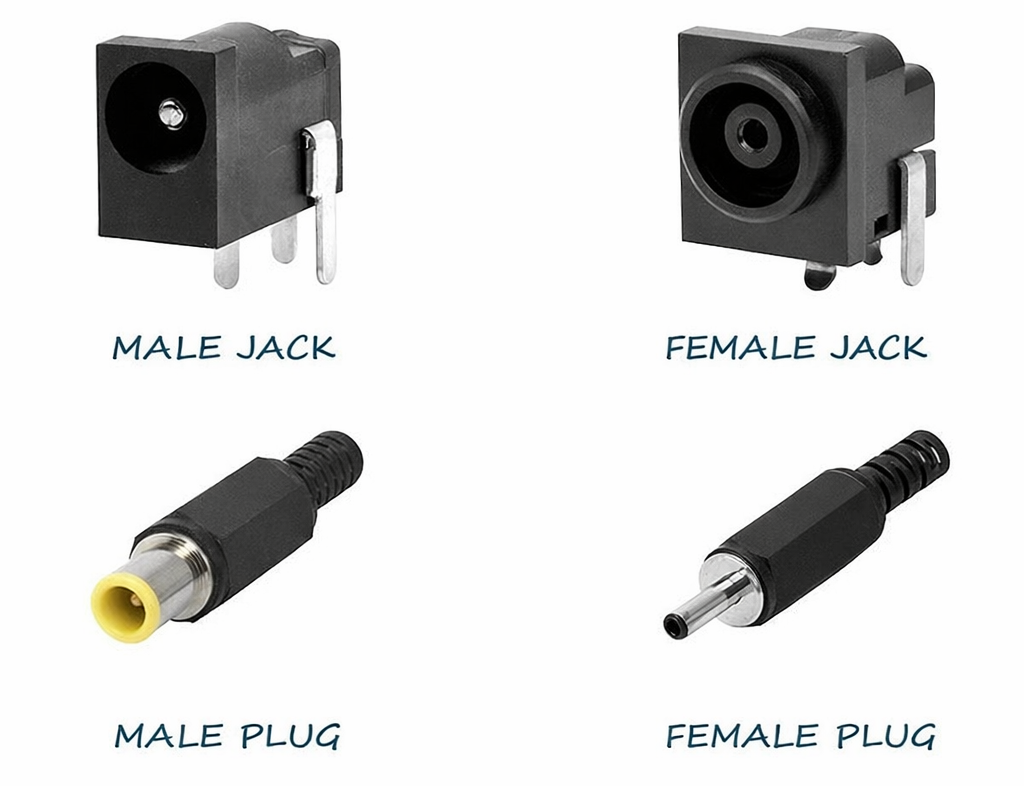

איור 5. סוגי מחברי חבית

מחברי חבית הם מחברי חשמל גליליים הנפוצים ביישומי מתח DC.הם מורכבים משרוול חיצוני חלול ומסיכה פנימית הנושאת זרם חשמלי.מחברים אלה נמצאים בשימוש נרחב במכשירים כגון נתבים, מערכות טלוויזיה במעגל סגור ואלקטרוניקה קטנה.המבנה הפשוט שלהם מאפשר חיבור וניתוק קל בזמן השימוש.מחברי חבית ידועים באמינותם ובביצועים עקביים.הם מתוכננים לספק העברת כוח יציבה עם אובדן אות מינימלי.כפי שמוצג באיור, הם זמינים בתצורות זכר ונקבה כאחד לחיבורים מאובטחים.

מחברי DIN

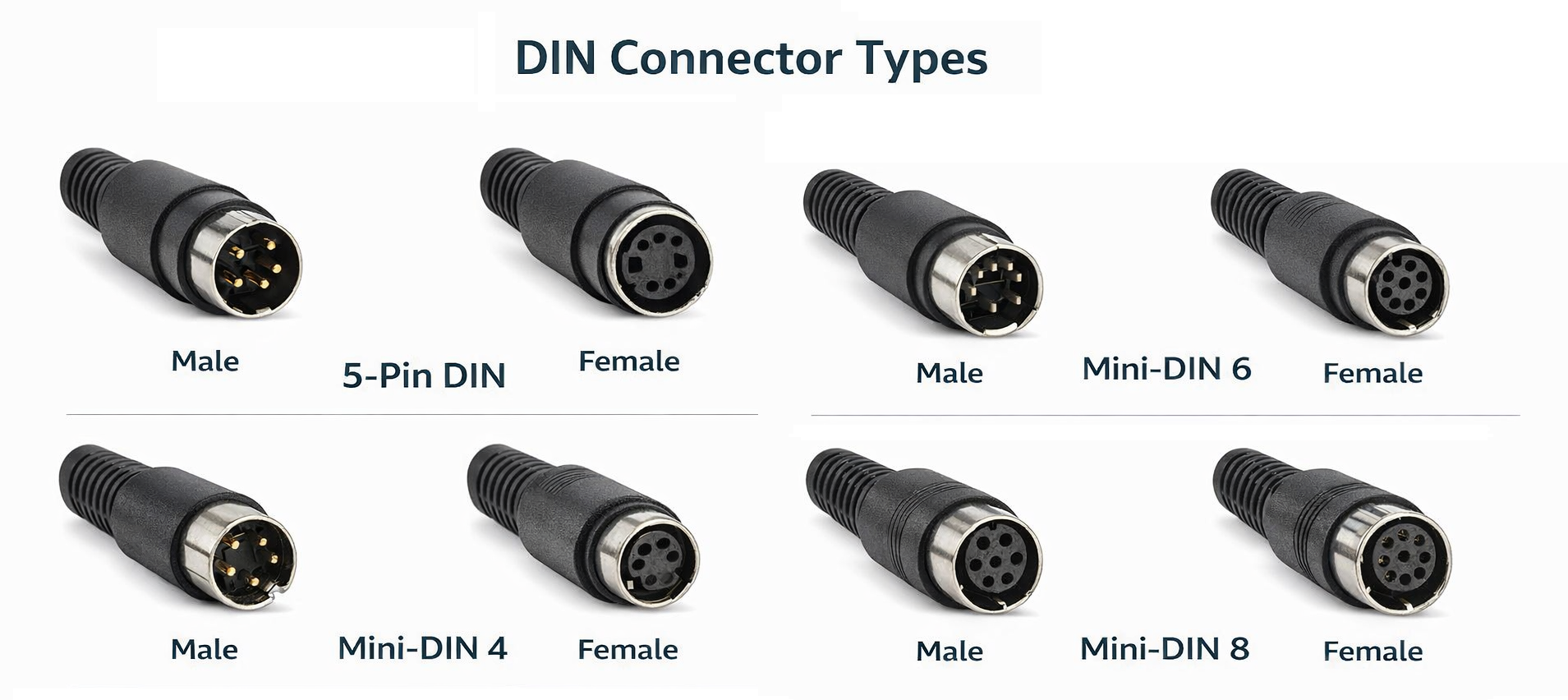

איור 6. סוגי מחברי DIN

מחברי DIN הם מחברים עגולים עם פינים מרובים המסודרים בתבנית סטנדרטית.הם נמצאים בשימוש נפוץ בציוד אלקטרוני מיוחד ומערכות מדור קודם.מחברים אלה תומכים במספר חיבורי אותות או חשמל בתוך ממשק אחד.מחברי DIN ידועים במנגנון הנעילה המאובטח שלהם ויישור הפינים המדויק.הם משמשים לעתים קרובות בציוד שמע, מערכות תעשייתיות והתקני תקשורת.העיצוב שלהם מבטיח חיבורים יציבים ומאורגנים.האיור ממחיש תצורות פינים שונות המשמשות בסוגי מחברי DIN שונים.

מחברי USB

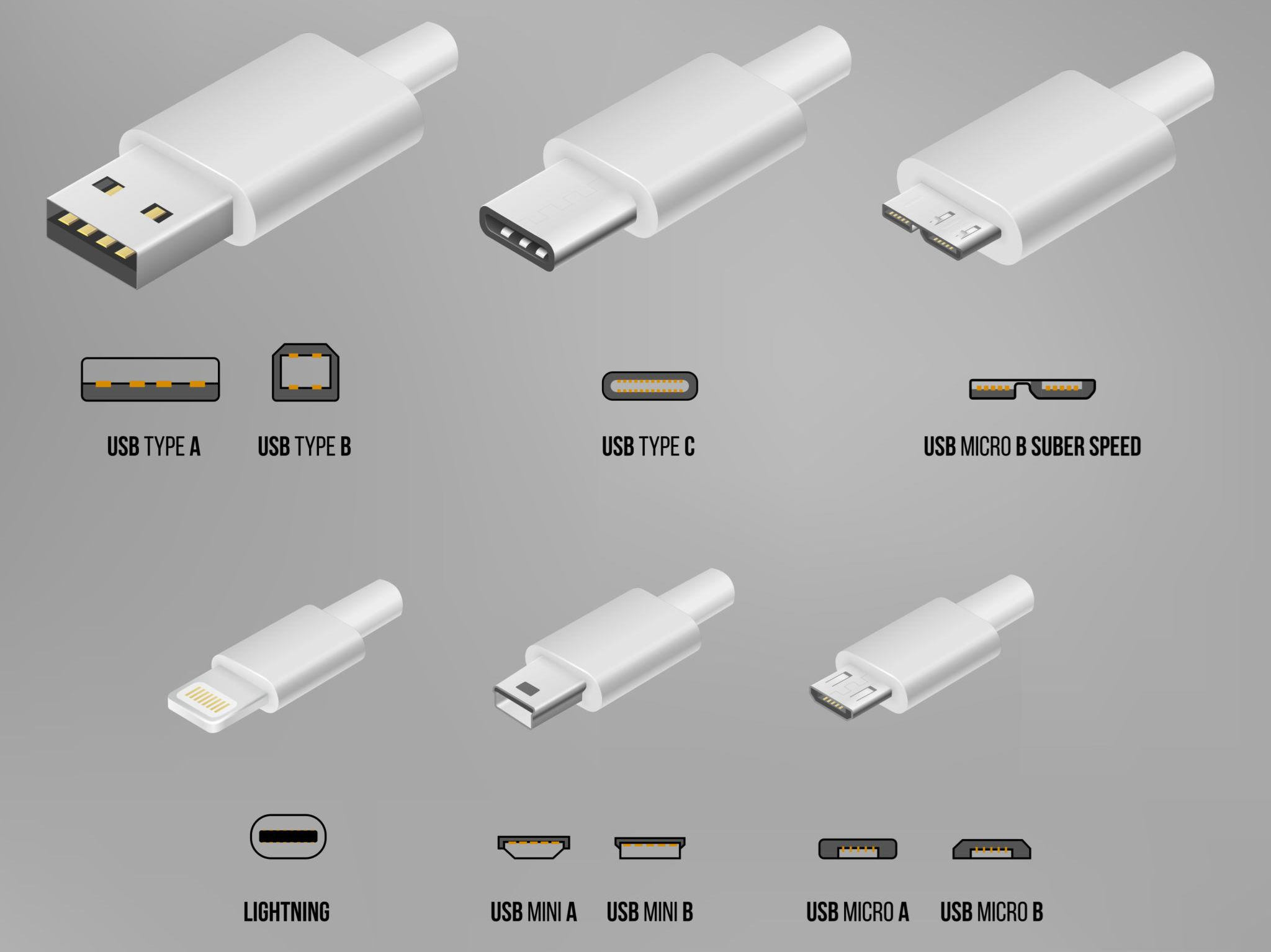

איור 7. סוגי מחברי USB

מחברי USB הם ממשקים סטנדרטיים המשמשים הן לאספקת חשמל והן להעברת נתונים באלקטרוניקה מודרנית.הם נמצאים בשימוש נרחב בסמארטפונים, מחשבים ניידים ומכשירים ניידים אחרים.מחברים אלה מיועדים לקלות שימוש ותאימות אוניברסלית.מחברי USB תומכים בהעברת חשמל יעילה על פני מגוון רחב של מכשירים.העיצוב שלהם מאפשר חיבור וניתוק תכופים ללא נזק.הם הפכו לסוג הנפוץ ביותר של מחברי DC באלקטרוניקה.כפי שמוצג באיור, נעשה שימוש בפורמטים שונים של USB בהתאם למכשיר וליישום.

הבדלים בין שקעי קלט AC ויציאת DC

היבט	שקעי כניסת AC	פלט DC מחברים
פונקציה ראשית	צייר חשמל חשמל משקעי קיר	לספק המיר חשמל למכשירים אלקטרוניים
סוג חשמל	מתחלפים קלט זרם (AC).	זרם ישר פלט (DC).
מיקום ב מערכת	נקודת הכניסה של מתאם החשמל	נקודת יציאה של מתאם החשמל
מצב כוח	לא מוסדר חשמל נכנס	מוסדר ו תפוקה יציבה
בסיס סטנדרטי	מוגדר על ידי תקני חשמל אזוריים	מוגדר על ידי דרישות עיצוב המכשיר
פועל סביבה	משק בית או שקעי קיר תעשייתיים	אלקטרוני יציאות קלט של המכשיר
תאימות היקף	מוגבל ל חנויות ספציפיות למדינה	תואם ל ממשקי מכשירים ספציפיים
מבני מטרת עיצוב	יציב ובטוח חיבור לאספקת החשמל	מדויק ו חיבור יציב למכשירים
טיפול בטיחותי	נועד ל לנהל קלט מתח גבוה	נועד ל לשמור על תפוקת מתח נמוך בטוחה
כיוון של זרימת כוח	מבחוץ מקור לתוך מתאם	מהמתאם ל מכשיר קצה
טיפוסי יישום	הפעלה מתאמים מתשתית	אספקת אנרגיה לאלקטרוניקה
חיבור ממשק	תקע הוכנס לתוך שקע	מחבר מוכנס ליציאת המכשיר
גמישות	מוגבל על ידי פורמט תקע אזורי	ניתן להתאמה לרוחב סוגי מכשירים שונים
פיזית אינטגרציה	מובנה או ראשי תקע ניתנים להסרה	מצורף ל כבל פלט או קצה מתאם
תפקיד מערכת	חלק מהכוח תשתית קלט	חלק מ אספקת חשמל ברמת המכשיר

יישומים של מחברי מתאמי מתח שונים

1. מוצרי צריכה

מחברי חשמל נמצאים בשימוש נרחב במכשירים כגון סמארטפונים, מחשבים ניידים וטאבלטים.הם מבטיחים טעינה יציבה ואספקת חשמל יעילה לשימוש יומיומי.מחברים אלה תומכים באורח חיים מודרני המסתמך במידה רבה על אלקטרוניקה ניידת.האמינות שלהם משפיעה ישירות על ביצועי המכשיר והחוויה.

2. ציוד רשת

נתבים, מודמים ומתגים מסתמכים על מחברי DC לפעולה רציפה.חיבורי חשמל יציבים חשובים כדי לשמור על קישוריות אינטרנט ללא הפרעה.מחברים אלו תומכים בשעות פעילות ארוכות ללא תקלות.העמידות שלהם חשובה הן לרשתות ביתיות והן לרשתות משרדיות.

3. ציוד תעשייתי

מכונות תעשייתיות משתמשות במחברים מיוחדים לאספקת חשמל עקבית ובטוחה.מחברים אלה נועדו להתמודד עם סביבות תובעניות ושימוש מתמשך.הם מבטיחים פעולה אמינה של מערכות אוטומציה ויחידות בקרה.הביצועים שלהם נהדרים בתהליכי ייצור וייצור.

4. מערכות אודיו ווידאו

מחברים משמשים במגברים, רמקולים והתקני מדיה כדי לספק כוח יציב.הם עוזרים לשמור על ביצועים עקביים במערכות בידור.חיבורים אמינים מונעים הפרעות במהלך השמעת אודיו או וידאו.מחברים אלה משמשים להגדרות ביתיות ומקצועיות כאחד.

5. מכשור רפואי

ציוד רפואי תלוי במחברי חשמל מאובטחים להפעלה בטוחה.מחברים אלה מבטיחים פונקציונליות רציפה של מכשירי בריאות.נדרשת אמינות כדי למנוע כשלים במערכת במהלך השימוש.הם ממלאים תפקיד בשמירה על בטיחות המטופל ודיוק המכשיר.

6. מערכות רכב וניידות

מחברי חשמל משמשים באלקטרוניקה לרכב ובמערכות חשמל ניידות.הם תומכים במכשירים כגון יחידות GPS, מצלמות מחוונים ומטענים ניידים.מחברים אלה חייבים לעמוד בתנועה ובתנאים משתנים.העיצוב שלהם מבטיח אספקת חשמל עקבית בסביבות ניידות.

מסקנה

תקעים של מתאם חשמל מבטיחים העברת אנרגיה אמינה על ידי חיבור התקנים למקורות חשמל ואספקת הסוג הנכון של חשמל.תקעי כניסת AC משתנים לפי אזור ועיצוב, בעוד שמחברי פלט DC מספקים מתח יציב המותאם להתקנים ספציפיים.תכונות כגון תאימות מתח, הארקה ועיצובים הניתנים להחלפה משפרות את הבטיחות והשימושיות.הבנת רכיבים אלה מסייעת להבטיח בחירה נכונה, תאימות ותפעול יעיל בין יישומים שונים.
