חיישן מיקום גל זיזים: תפקוד, תסמיני כישלון, בדיקה ויישומים

במכוניות של ימינו חיישן מיקום גל זיזים הוא חלק מרכזי במנוע.חיישן זה מסייע למחשב של המכונית, המכונה מודול בקרת המנוע (ECM), וודא שהכל במנוע פועל בצורה חלקה.הוא בודק היכן נמצא גל זיזים וכמה מהר הוא נע, ואומר ל- ECM להתאים את תזמון הדלק והניצוץ.זה משפר את המכונית, השתמש בדלק בצורה יעילה יותר ולייצר פחות זיהום.מאמר זה יסביר מה עושה חיישן מיקום גל זיזים, מדוע הוא חשוב ומה יכול להשתבש עם זה.

קָטָלוֹג

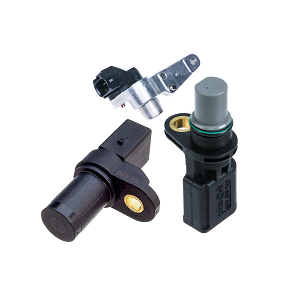

מהו חיישן מיקום גל זיזים?

חיישן מיקום גל זיזים הוא חלק חשוב במנוע של מכונית.זה עוזר למנוע לפעול בצורה חלקה על ידי שליטה כאשר המציצים יורים וכאשר מוזרק דלק.חיישן זה עוקב אחר כמה מהר גל זיזים מסתובב ואיפה הוא ממוקם.לאחר מכן הוא שולח מידע זה למודול בקרת המנוע (ECM), המשתמש בנתונים כדי להתאים את תזמון המנוע לביצועים טובים יותר, יעילות דלק ופליטות נמוכות יותר.החיישן ממוקם ליד גל זיזים כך שהוא יכול לאסוף נתונים מדויקים.המיקום המדויק שלו תלוי בתכנון המנוע וביצרן הרכב.

תפקידו של החיישן הוא לאתר את תנועת גל זיזים ללא כל הפרעה.זה גם מסייע למנוע לדעת איזה צילינדר נמצא במכת הכוח, וודא כי הזרקת הדלק ותזמון ההצתה מסונכרנים עם גל הארכובה.למרות שחיישן מיקום גל זיזים הוא קטן, הוא ממלא תפקיד גדול עד כמה המנוע עובד.זה עוזר למנוע להתחיל כראוי, לרוץ ביעילות ולהשתמש בדלק בתבונה.ללא חיישן זה, המנוע עלול לא נכון, לדבוק או להתקשות להתחיל.זה הופך אותו לחלק העיקרי בטכנולוגיית הרכב המודרנית.

פונקציות חיישן מיקום גל זיזים

הפונקציה העיקרית של חיישן מיקום גל זיזים היא לפקח ולדווח על המיקום המדויק והמהירות הסיבובית של גל זיזים עבור מודול בקרת המנוע (ECM) כדי לווסת היבטים שונים של פעולת המנוע.חיישן זה אוסף ברציפות נתונים כדי להבטיח כי ה- ECM יכול לשלוט במדויק בתזמון הזרקת דלק, תזמון הצתה ותזמון שסתום משתנה (VVT).ללא קלט מדויק מחיישן זה, ה- ECM היה נאבק לסנכרן פונקציות אלה, מה שמוביל לבעירה לא יעילה, הפחתת תפוקת הכוח והגברת צריכת הדלק.החיישן מסייע באיתור כל חריגות בתנועת גל זיזים, כגון מדורות שגויות או סוגיות מכניות, מה שעלול להשפיע לרעה על ביצועי המנוע הכוללים.על ידי זיהוי חוסר עקביות אלה, ה- ECM יכול לבצע התאמות לשמירה על פעולה חלקה ולמנוע נזק אפשרי לרכיבי המנוע.

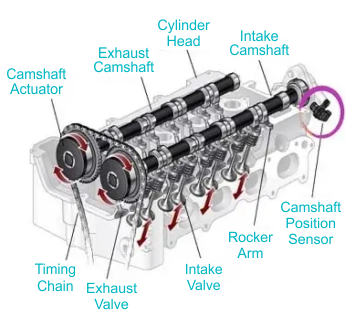

איור 2. תרשים של מנוע (DOHC) עם חיישן מיקום גל זיזים

אחת מאחריות המפתח של חיישן מיקום גל זיזים היא לסייע בתזמון המדויק של שסתומי הצריכה והפליטה על ידי העברת נתונים ל- ECM.מכיוון ש- גל זיזים שולט בפתיחה וסגירה של שסתומים אלה, נתוני החיישן מאפשרים ל- ECM לקבוע את הרגע המדויק להזריקת דלק ולהצתה ניצוץ.סנכרון זה חשוב מכיוון שיש להצית את תערובת אוויר הדלק בנקודה האידיאלית במחזור הבעירה כדי למקסם את תפוקת הכוח תוך צמצום דלק ופליטות מבוזבזות.אם חיישן מיקום גל זיזים נכשל או מספק נתונים לא מדויקים, המנוע עלול לחוות סרק גס, היסוס במהלך האצה או אפילו להתעכב, מכיוון שה- ECM לא יוכל להסדיר ביעילות את תזמון השסתום.יתר על כן, מכיוון שזזת גל זיזים מסתובבת במחצית מהירות גל הארכובה, החיישן מבטיח כי ה- ECM יכול להבדיל בין משיכות צריכה לפליטה, ולמנוע חישובים שגויים בתזמון שיכולים להוביל לחוסר יעילות של המנוע.על ידי ניטור מתמיד של תנועות אלה, החיישן מסייע בשמירה על התפעול החלק והעקבי של המנוע.

פונקציה נוספת של חיישן מיקום גל זיזים היא תפקידה בתמיכה במערכת תזמון השסתום המשתנה (VVT), המתאימה באופן דינמי את תזמון השסתום כדי לייעל את הביצועים בתנאי נהיגה שונים.ברכבים המצוידים בטכנולוגיית VVT, ה- ECM מסתמך על נתונים מחיישן מיקום גל זיזים כדי לשנות את תזמון השסתום על בסיס גורמים כמו עומס מנוע, מהירות ומיקום מצערת.בכך, המערכת יכולה לשפר את יעילות הדלק במהירויות נמוכות יותר תוך מקסום ההספק במהירויות גבוהות יותר, ליצור איזון בין ביצועים לכלכלה.על ידי אופטימיזציה של תזמון שסתומי הצריכה והפליטה, החיישן תורם להפחתת פליטות על ידי הבטחת בעירה דלק שלמה יותר.סוגים שונים של חיישני מיקום גל זיזים, מספקים העברת נתונים מדויקת ואמינה ל- ECM, ומבטיחים כי ההתאמות שנעשו לתזמון השסתום יהיו מדויקות ומגיבות.

מיקום חיישן מיקום גל זיזים

חיישן מיקום גל זיזים ממוקם בקפידה במנוע כדי להבטיח שהוא יכול לעקוב במדויק אחר תנועת גל זיזים.בעוד שמיקומו המדויק תלוי ביצירת הדגם של הרכב, הוא נמצא בדרך כלל בסמוך לראש הצילינדר, המחובר לכיסוי התזמון, או המותקן על גוש המנוע.מיקום אסטרטגי זה מאפשר לחיישן לאסוף נתונים סיבוביים מדויקים מהמרכז גל זיזים לצורך ויסות תזמון המנוע.על ידי ניטור ברציפות של תנועת גל זיזים, החיישן מסייע להבטיח שהמנוע פועל בצורה חלקה ויעילה.ללא חיישן ממוקם כראוי, מודול בקרת המנוע (ECM) לא יקבל נכון את הנתונים כדי להתאים נכון את תזמון ההצתה והזרקת דלק.

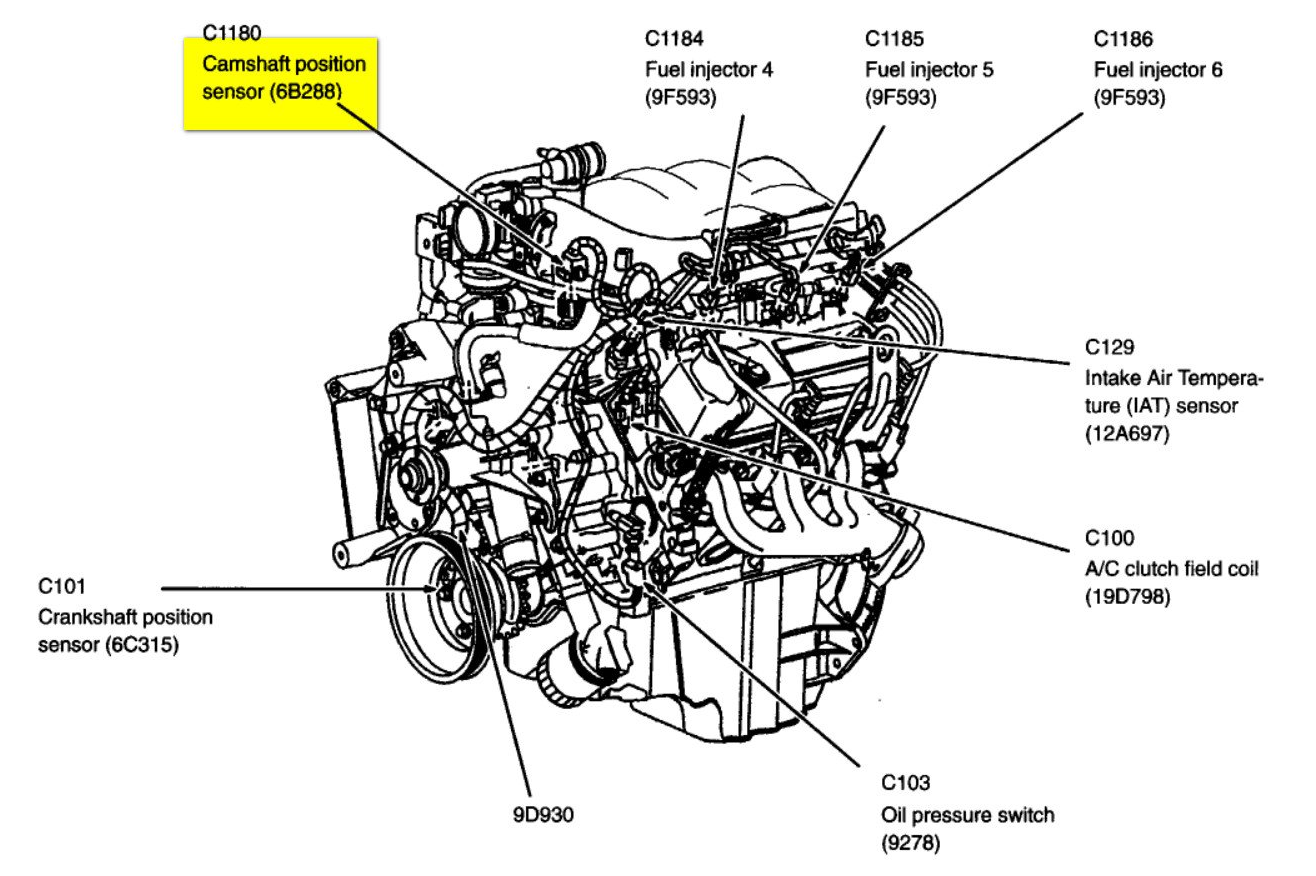

איור 3. איור 3. מיקום חיישן מיקום גל זיזים

בחלק מהמנועים, חיישן מיקום גל זיזים מוסתר מאחורי כיסוי התזמון, מה שהופך אותו למאתגר יותר לגישה.הגעה לחיישן במקרים אלה עשויה לדרוש צעדים נוספים, כגון הסרת הכיסוי או רכיבים סמוכים אחרים.למרות המאמץ הנוסף הדרוש לגישה, מיקום זה חשוב מכיוון שהוא מאפשר לחיישן לאתר שינויים במיקום גל זיזים.ה- ECM מסתמך על נתונים אלה כדי לבצע התאמות קבועות המשפרות את ביצועי המנוע, יעילות הדלק ואת יכולת הנהיגה הכללית.מיקום תקין של החיישן מבטיח שהמנוע פועל במיטבו, ומפחית את הסיכון למדורות או בעיות ביצועים שיכולות לנבוע מתזמון שגוי.

כיצד עובד חיישן מיקום גל זיזים?

חיישן מיקום גל זיזים מתפקד על ידי איתור סיבוב גל זיזים והמרת תנועה זו לאותות אלקטרוניים.לאחר מכן נשלחים אותות אלה למודול בקרת המנוע (ECM), המשתמש בנתונים כדי להתאים את תזמון המנוע ופעולות אחרות.האופן בו החיישן לוכד את תנועת גל זיזים תלוי בסוג הטכנולוגי הספציפי בו הוא משתמש.הסוגים הנפוצים ביותר כוללים חיישנים מגנטיים, אינדוקטיביים, אפקט הול ואופטי.

חיישן מגנטי פועל על בסיס שינויים בשדה המגנטי.כאשר גל זיזים מסתובב, הוא גורם לתנודות בשדה המגנטי, אותו מגלה החיישן.לאחר מכן מומרים שינויים אלה לאות חשמלי שנשלח ל- ECM.באופן דומה, חיישן אינדוקטיבי עובד באמצעות סליל ומגנט.כאשר גל זיזים מסתובב, שיני מתכת על הילוך עוברות ליד החיישן, משנות את השדה המגנטי ומייצרות אות מתח.

חיישן אפקט אולם עובד אחרת באמצעות שבב מוליכים למחצה לגילוי שדות מגנטיים.במקום להסתמך על שינוי רמות המתח, הוא מייצר אות דיגיטלי שמדליק וכיבוי כאשר גל זיזים מסתובב.זה מאפשר ל- ECM לקבל אות נקי ומדויק.מצד שני, חיישן אופטי משתמש בקורת אור ודיסק מסתובב עם חריצים או חורים.כאשר הדיסק מסתובב עם גל זיזים, הוא קוטע את קרן האור במרווחים קבועים.החיישן מגלה את ההפרעות הללו וממיר אותן לאותות המעידים על מיקום גל זיזים.

לכל סוג של חיישן מיקום גל זיזים יש יתרונות משלו, אך כולם משמשים אותה מטרה, ומספקים ל- ECM מדויקים ונתונים.זה מבטיח ביצועי מנוע נאותים, בעירה דלקת יעילה ותפעול רכב חלקה.

סוגים ומאפיינים של חיישני מיקום גל זיזים

ישנם סוגים שונים של חיישני מיקום גל זיזים, והם מסווגים על סמך אופן פעולתם.שלושת הסוגים העיקריים הם חיישן הסוג המגנטי, חיישן הפלט AC וחיישן אפקט האולם.כל אחד מהחיישנים הללו עובד בצורה שונה במקצת ונועד לענות על הצרכים של מערכות מנוע ספציפיות.הבנת סוגים אלה ותכונותיהם מסייעת בבחירת החיישן המתאים לרכב ואבחון כל בעיות שעלולות להתעורר.

חיישן סוג מגנטי

חיישן מיקום גל זיזים מגנטי פועל בעזרת העיקרון של אינדוקציה אלקטרומגנטית.הוא מכיל מגנט קבוע וסליל חוט.כאשר גל זיזים מסתובב, גלגל שיניים או רתיעה עוברים קרוב לחיישן, וגורם לשינויים בשדה המגנטי.שינויים אלה יוצרים איתות חשמלי המשתנה בחוזק ובתדר, תלוי כמה מהר גל הזז מסתובב.סוג זה של חיישן ממוקם בדרך כלל בתוך המפיץ או ליד גל זיזים.

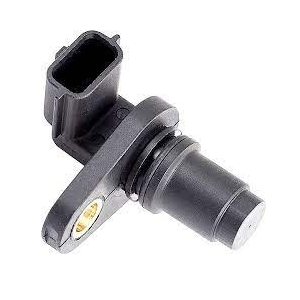

איור 4. איור 4. חיישן מיקום גל זיזים מגנטי

הוא מייצר אות מתח אנלוגי, שפירושו שהאות משתנה ברציפות ככל שזז זז.אחד היתרונות הגדולים ביותר של חיישן מגנטי הוא הפשטות והעמידות שלו.זה לא זקוק למקור כוח חיצוני, מה שהופך אותו לאמין בתנאי מנוע רבים.עם זאת, יש לו כמה חסרונות.ניתן להשפיע על חוזק האות משינויי טמפרטורה ומהמיקום המדויק של החיישן.אם החיישן לא ממוקם כראוי, או אם הוא מתחמם מדי, הביצועים שלו עשויים לרדת.

חיישן פלט AC

חיישן מיקום גל זיזים של פלט AC מייצר אות זרם חילופין (AC) כאשר גל זיזים מסתובב.חיישן זה עובד עם גלגל סתיו, שיש בו שיניים מרווחות בקפידה.כאשר שיניים אלה עוברות ליד החיישן, הן יוצרות מתח AC בו משתמש ה- ECM כדי לקבוע את מיקום גל זיזים ואת תזמון הצילינדרים של המנוע.חיישן זה ממוקם בדרך כלל קרוב לזיז ולעתים קרובות משולב ברכיבי תזמון מנוע אחרים.

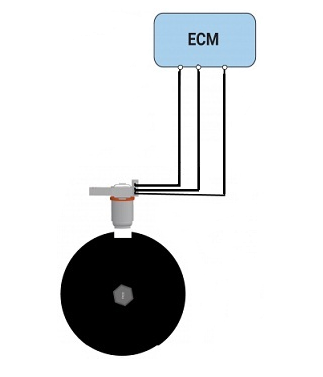

איור 5. איור 5. חיישן חיישן פלט AC

היתרון העיקרי שלה הוא שהוא מייצר אות חזק, גם כאשר המנוע פועל במהירות נמוכה.זה הופך את זה לבחירה טובה להבטיח ש- ECM מקבל נתונים מדויקים בכל תנאי הנהיגה.עם זאת, יש לעבד את האות מחיישן פלט AC לפני שה- ECM יכול להשתמש בו נכון.המשמעות היא של- ECM חייבת להיות הטכנולוגיה הנכונה לפרש את הנתונים כראוי.

חיישן אפקט הול

חיישן מיקום גל זיזים של אפקט האולם מתקדם יותר מהסוגים האחרים.זה עובד באמצעות שבב מוליכים למחצה המזהה שינויים בשדה מגנטי.לחיישן זה שלושה חוטים: אחד לכוח, אחד לקרקע ואחד לשליחת האות.כאשר אובייקט מתכת, כמו רתיעה או גלגל תזמון, עובר מעבר לחיישן, הוא משנה את השדה המגנטי.זה מפעיל את אפקט האולם, המייצר אות דיגיטלי בצורה של פולסים ON/OFF.

איור 6. איור 6. חיישן גל זיזים של אפקט אפקט

סוג זה של חיישן ממוקם בסמוך לסביבת גל זיזים או ציוד תזמון.בניגוד לחיישנים מגנטיים, המייצרים אות אנלוגי, חיישן אפקט האולם מייצר אות דיגיטלי.זה הופך אותו ליותר מדויק ואמין.זה גם פחות מושפע משינויי טמפרטורה או מהפרעות חשמליות, מה שאומר שהוא מספק נתונים מדויקים בתנאים שונים.עם זאת, סוג זה של חיישן דורש מקור כוח לפעול.אם זה נכשל, זה יכול להיות קשה יותר לאבחון ולתקן בהשוואה לחיישנים פשוטים יותר.

חיווט והעברת אות של חיישן מיקום גל זיזים

חיישן מיקום גל זיזים (CMP) הוא מרכיב חשוב במנועי בעירה פנימית מודרנית, האחראי על מעקב אחר המיקום והמהירות הסיבובית של גל זיזים.לאחר מכן נתונים אלה נשלחים ליחידת הבקרה האלקטרונית (ECU), המשתמשת בהם כדי לווסת פונקציות מנוע מפתח כמו תזמון הצתה, הזרקת דלק ותזמון שסתום.על ידי הבטחה כי ה- ECU יקבל מדויק ומידע על מיקום גל זיזים, החיישן עוזר לייעל את יעילות המנוע, תפוקת החשמל ובקרת הפליטות.ללא חיישן מיקום גל זיזים המתפקד כראוי, ה- ECU אינו יכול לתאם במדויק את פעולות המנוע, מה שעלול להוביל לביצועים לקויים, להגדיל את צריכת הדלק ואפילו כישלון מנוע במקרים חמורים.חיישן זה חשוב במנועים מודרניים המסתמכים על הזרקת דלק רציפה ותזמון שסתום משתנה, שכן כל אי דיוק בנתוני מיקום גל זיזים יכול לשבש את כל תהליך הבעירה.

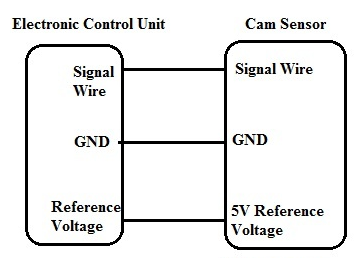

איור 7. איור 7. חיווט חיישן מיקום גל זיזים

במערך חיישן מיקום גל זיזים של שלוש חוטים, החיישן מחובר באופן חשמלי ל- ECU דרך שלושה חוטים מובחנים: חוט האות, חוט הקרקע (GND) וחוט מתח ההתייחסות.כל אחד מהחוטים הללו ממלא תפקיד בהבטחת החיישן פועל נכון.חוט האות אחראי להעברת נתוני מיקום מהחיישן ל- ECU.כאשר גל זיזים מסתובב, החיישן מגלה את תנועתו וממיר אותו לאות חשמלי, שנשלח אז דרך חוט האות ל- ECU.זה מאפשר ל- ECU לקבוע את העיתוי המדויק של הזרקת דלק והצתה של ניצוץ, מה שמבטיח פעולת מנוע חלקה.חוט הקרקע (GND) מספק את הארקה החשמלית להשלמת המעגל, ומונע תנודות חשמליות שיכולות להפריע לביצועי החיישן.חוט מתח ההתייחסות, בדרך כלל המספק 5 וולט קבוע מה- ECU, מעניק את החיישן, ומאפשר לו לייצר אות מדויק ועקבי.אם אחד מהחוטים הללו נפגע או מנותק, החיישן עשוי להיכשל בהעברת נתונים בצורה נכונה, מה שמוביל לבעיות ביצועי המנוע.

כאשר גל זיזים מסתובב במהלך פעולת המנוע, חיישן מיקום גל זיזים עוקב ברציפות על מיקומו ושולח אותות מתח תואמים ל- ECU.לאחר מכן ה- ECU משתמש במידע זה כדי להתאים את מסירת הדלק, תזמון ההצתה ותזמון השסתום, מה שמבטיח יעילות בעירה אופטימלית.במנועים המצוידים במערכות תזמון שסתום משתנה (VVT), חיישן מיקום גל זיזים ממלא תפקיד חשוב עוד יותר על ידי מתן נתונים המאפשר ל- ECU להתאים את תזמון השסתום באופן דינמי עבור צריכת דלק וביצועים טובים יותר.חיישן לא תקין או חיווט לקוי עלולים להוביל למגוון בעיות מנוע, כולל אי ​​-תוררים, סרק גס, היסוס במהלך תאוצה, צריכת דלק לקויה ואפילו מנוע שלא מצליח להתחיל.במקרים רבים, ה- ECU יגלה תקלה במעגל החיישנים ויפעיל את נורת המנוע של הבדיקה (CEL), ואחסון קוד בעיות אבחון (DTC) שניתן לאחזר באמצעות סורק OBD-II.

בדיקה ותחזוקה קבועה של חיישן מיקום גל זיזים וחיווטו הם צריכים להבטיח ביצועי מנוע אמינים.אם המנוע מציג תסמינים של חיישן כושל, יש לערוך תהליך אבחון יסודי, כולל בדיקת חיבורי החיווט של החיישן, בדיקת אספקת המתח ובדיקת החיישן עצמו לנזק או זיהום.במקרים מסוימים, חיישן מלוכלך או פגום עלול לגרום לאובדן אות לסירוגין, מה שמוביל לבעיות ביצועי מנוע ספורדיות.החלפת חיישן מיקום גל זיזים לקוי היא בדרך כלל תהליך פשוט, אך הבטחת חיבורי חיווט נכונים חשובה לא פחות.חיישן מיקום גל זיזים מתפקד היטב מאפשר ל- ECU לשלוט במדויק על פעולות המנוע, לשפר את היעילות, להפחית את הפליטות ולשפר את ביצועי הנהיגה הכוללים.

כיצד לאתר בעיות חיישני מיקום גל זיזים?

חיישן מיקום גל זיזים פגום יכול לגרום לבעיות בביצועי מנוע חמורות.להלן תסמיני המפתח, הגורמים שלהם וכיצד הם משפיעים על הרכב שלך:

מוטעות מנוע

כאשר חיישן מיקום גל זיזים תקלה, ה- ECM מקבל נתונים שגויים על מיקום גל זיזים.זה משבש את התיאום המדויק בין מזרקי הדלק למערכת ההצתה, מה שמוביל לתזמון הזרקת דלק לא תקין.כתוצאה מכך, הבעירה עשויה לא להתרחש נכון בצילינדר אחד או יותר, מה שגורם למנוע לא נכון.אתה עשוי להבחין בתסמינים כמו היסוס בזמן נהיגה, חווית נהיגה מחוספסת או מטלטלת, או אובדן כוח פתאומי בעת האצה.תמציות תכופות יכולות להגדיל את הפליטות, להפחית את יעילות המנוע ואף לגרום נזק לטווח הארוך לרכיבי המנוע.אם נותרו ללא כתובת, חוזרות חוזרות ונשנות יכולות לעורר את נורת מנוע הבדיקה ולהוביל לכישלונות מכניים חמורים יותר.

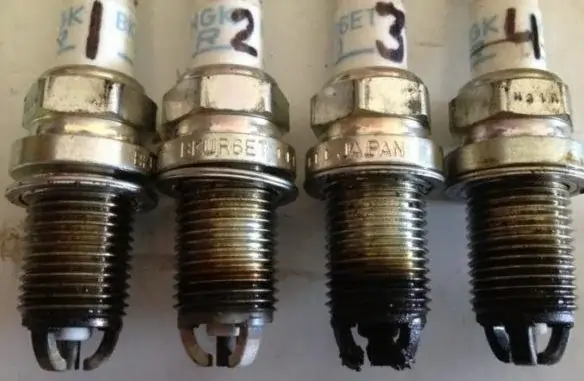

איור 8. איור 8. מצתות עטוף ופגועות עקב מוטעות מנוע

צריכת דלק לקויה

חיישן מיקום גל זיזים ממלא תפקיד בוויסות הזרקת הדלק על ידי סיוע ל- ECM לקבוע את כמות הדלק הנכונה הדרושה לבעירה מיטבית.כאשר החיישן נכשל, ה- ECM עשוי להזרים יותר מדי או מעט מדי דלק, ולגרום לבעירה לא יעילה ולהפחתת צריכת הדלק הכוללת.המשמעות היא שהמנוע ישרוף יותר דלק מהנדרש, מה שיוביל לצריכת דלק גבוהה יותר ועלויות מוגברות במשאבה.ירידה בולטת ביעילות הדלק יכולה גם להצביע על כך שהמנוע מפצה על נתונים שגויים על ידי עבודה קשה יותר ממה שהיה צריך.עם הזמן, זן נוסף זה יכול להאיץ את הבלאי על רכיבי מנוע שונים, מה שעלול להוביל לבעיות מכניות נוספות.אם אתה מבחין בהפחתת הקילומטראז ', חשוב לאבחן ולטפל בבעיה מייד.

סרק גס

חיישן מיקום גל זיזים כושל יכול לגרום למנוע להיאבק בשמירה על סרק יציב.ללא נתונים מדויקים מהחיישן, ה- ECM עשוי לחשב את תערובת דלק האוויר ותזמון ההצתה, מה שמוביל להתנהגות מנוע לא תקינה כאשר הרכב נמצא במנוחה.אתה עלול לחוות רטט מוגזם, משתנה RPMs או אפילו לשמוע רעשים חריגים המגיעים מהמנוע.במקרים מסוימים, המנוע עשוי להתעכב כשהוא נעצר ברמזור אדום או תוך כדי סרק בתנועה.סוגיה זו יכולה להיות חמורה יותר לאורך זמן, מה שמקשה על שמירת המנוע בצורה חלקה.התעלמות מבטלה גסה יכולה להוביל לפגיעה נוספת ברכיבי הצתה ומערכת דלק, מה שהופך את התיקונים ליקרים יותר בטווח הרחוק.

קושי בהתחלת המנוע

חיישן מיקום גל זיזים מסייע ל- ECM לקבוע את המיקום המדויק של הבוכנות לפני הצתה.אם החיישן מתחיל להיכשל, הוא עלול לשלוח איתותים חלשים, מעוכבים או שגויים, ולהקשות על המנוע להתחיל.זה יכול לגרום למנוע המנוע למשך תקופה ממושכת לפני שסוף סוף מתהפך או, במקרים מסוימים, לא הצליח להתחיל לגמרי.בעיות התחלה חוזרות ונשנות יכולות לשים מאמץ נוסף על הסוללה ועל מנוע המתנע, ולהגדיל את הסיכון לכישלון מוקדם של רכיבים אלה.אם המכונית שלך לעתים קרובות נאבקת להתחיל, חשוב לאבחן אם חיישן מיקום גל זיזים הוא האשם.החלפת חיישן כושל מוקדם יכולה למנוע בלאי מיותר בחלקים אחרים של מערכת ההתחלה.

מטלטל או מתעכב בזמן הנהיגה

אותות לא עקביים מחיישן מיקום גל זיזים לקוי יכולים להוביל לאובדן חשמל פתאומי בזמן הנהיגה.אתה יכול להבחין ברכב המנוקד או מהסס, במיוחד במהלך ההאצה, שכן המנוע נאבק לשמור על תזמון נכון.זה יכול להפוך את הנהיגה לבלתי צפויה ולא בטוחה בתנועה או במהירויות הכביש המהירות.במקרים חמורים, המנוע עלול להתעכב לחלוטין ללא אזהרה, המהווה סכנה בטיחותית.מנוע מתעכב יכול להיות מסוכן אם הוא קורה באמצע צומת או תוך התמזגות על כביש מהיר.אם הרכב שלך חווה דוכנים תכופים או תנועות מטלטלות פתאומיות, חשוב לבדוק ולהחליף את חיישן מיקום גל זיזים בהקדם האפשרי כדי להחזיר את הביצועים החלקים והאמינים.

גורמים שכיחים לכישלון חיישן מיקום גל זיזים

חיישן מיקום גל זיזים ממלא תפקיד בתזמון המנוע ובביצועים, אך כמו כל רכיב, הוא חשוף לכישלון לאורך זמן.מספר גורמים תורמים לתקלתו, החל מהשפעות סביבתיות ועד ללבוש מכני והתקנה לא תקינה.הבנת גורמים אלה יכולה לסייע באבחון בעיות מוקדם ומניעת בעיות מנוע בלתי צפויות.

תנאים סביבתיים

תנאים סביבתיים קשים, כמו טמפרטורות קיצוניות, לחות גבוהה וחשיפה ללכלוך או לפסולת, יכולים להשפיע על אורך החיים של חיישן מיקום גל זיזים.מכיוון שהחיישן ממוקם במפרץ המנוע, הוא נתון כל העת לרמות חום גבוהות, מה שיכול להוביל להשפלת המעגלים הפנימיים שלו.עם הזמן, חשיפה ממושכת לחום מופרז עלולה לגרום לרכיבים האלקטרוניים של החיישן להתרחב ולהתכווץ, מה שמוביל למיקרו -סרקים במעגלים וכישלון בסופו של דבר.באקלים קר, תנודות טמפרטורה מהירות יכולות גם לתרום להצטברות עיבוי, מה שעלול לגרום למעגלים קצרים פנימיים המשבשים את העברת האות של החיישן.

חדירת לחות היא גורם סביבתי נוסף שיכול להשפיע לרעה על הפונקציונליות של החיישן.אם מים או לחות מחלחל לדיור החיישן, הם יכולים להוביל לקורוזיה של החיווט והמחברים הפנימיים, ולהחליש את המוליכות החשמלית.מלח כביש וכימיקלים המשמשים לריחוק בתנאי החורף יכולים להאיץ את הקורוזיה, מה שמפגע עוד יותר ביעילות החיישן.בנוסף, אבק, לכלוך ופסולת מכבישים לא סלולים או נהיגה מחוץ לכביש יכולים להצטבר סביב החיישן, ולחסום את יכולתו לאתר במדויק את מיקום גל זיזים.ללא מיגון ותחזוקה נאותים, חשיפה ממושכת לאלמנטים אלה יכולה להוביל בהדרגה לכישלון חיישנים.

נְגִיעוּת

דליפות שמן וזיהום מנוזלי מנוע יכולים להשפיע מאוד על הביצועים של חיישן מיקום גל זיזים על ידי הפרעה ליכולתו לאתר במדויק את מיקום הסיבוב של גל זיזים.אם המנוע מפתח דליפת שמן בגלל אטם כיסוי שסתום שחוק, אטמי גל זיזים דולפים, או מערכת אוורור ארכובה לקויה, שמן יכול לחלחל על החיישן, ויוצר שכבה של זוהר ושאריות.הצטברות זו יכולה לבודד את החיישן לקבלת אותות מגנטיים מתאימים מהמרכז גל זיזים, מה שמוביל לקריאות לא מדויקות או לכישלון חיישן מלא.זיהום נפט יכול לחלחל למחברים החשמליים של החיישן, ולגרום לקישוריות לקויה ואובדן אות לסירוגין, מה שעלול להפעיל את נורת המנוע הבדיקה ולהשפיע על ביצועי המנוע.

מלבד זיהום שמן, שבבי מתכת מבלאי מנוע פנימי יכולים גם לפגוע ברמת הדיוק של החיישן.מכיוון שחיישני מיקום גל זיזים רבים מסתמכים על שדה מגנטי לאיתור תנועת גל זיזים, נוכחות של חלקיקי מתכת זעירים יכולה לשבש שדה זה, מה שמוביל לקריאות חיישנים לא יציבות.שבבי מתכת אלה יכולים למקור מרכיבי תזמון שחוקים, שימון לא תקין או בלאי מנוע מוגזם לאורך זמן.שינויים ובדיקות שמן רגילות יכולים לעזור להפחית את הסיכון לזיהום ולהבטיח שהחיישן יישאר נקי מחסימות העלולות לפגוע בתפקודו.

בלאי והזדקנות מכנית

כמו כל רכיב מנוע אחר, חיישן מיקום גל זיזים חווה בלאי טבעי לאורך זמן עקב חשיפה ממושכת לרטטות מנוע, מחזורי חום ופעולה מתמדת.ככל שהחיישן מתיישן, רכיביו האלקטרוניים הפנימיים עשויים להשפיל, מה שמוביל להפחתת הדיוק בגילוי מיקום גל זיזים.בית הפלסטיק של החיישן עשוי להיות שביר מחשיפה חוזרת ונשנית ללחץ חום ומנוע, ולהגדיל את הסבירות לסדקים וכישלון.יתרה מזאת, גלגל המנחה או רכיבי העיתוי שהחיישן מתקשר איתם יכולים להישלל לאורך זמן, ולגרום לחיישן להיאבק בקריאת מיקום גל זיזים במדויק.

חיווט חשמלי ומחברים הקשורים לחיישן עשויים להתדרדר גם עם הגיל, מה שמוביל לבעיות קישוריות לסירוגין.חיווט מרופד או שביר עלול לגרום לאותות חשמליים לא עקביים, וכתוצאה מכך מוטעות מנוע, עקיפה או היסוס במהלך האצה.במקרים מסוימים, מחברים חשמליים רופפים או משוטים עשויים ליצור מגע לקוי, מה שמוביל להתנהגות מנוע לא תקינה וקודי בעיות אבחון.בדיקות קבועות של חיווט החיישן והרכיבים הסובבים אותם יכולים לעזור לאתר סימני הזדקנות לפני שהם מסלימים לבעיות ביצועים רציניות.

התקנה או טיפול לא תקין

התקנה שגויה של חיישן מיקום גל זיזים יכולה להוביל לכישלון בטרם עת על ידי הצבת לחץ מיותר על הרכיב או לגרום ליישור לא תקין עם גל זיזים.אם החיישן מתוודע יתר על המידה במהלך ההתקנה, הוא יכול לפצח או לעוות את הדיור, ולהשפיע על יכולתו לתפקד כראוי.מצד שני, אם הוא מותקן באופן רופף, הוא עלול לרטוט בצורה מוגזמת, מה שמוביל לקריאות לא מדויקות או לניתוק מלא ממיקום ההרכבה שלו.מעקב אחר מפרטי המומנט המומלצים של היצרן חשוב להבטיח התקנה מאובטחת ועם זאת ללא פגיעה.

שימוש בחיישני שוק לאחר איכות נמוכה יכול להגדיל את הסבירות לכישלון בטרם עת.חיישנים זולים או מיוצרים בצורה לא טובה עשויים שלא לעמוד באותם רכיבי עמידות וביצועים כמו רכיבי OEM (יצרן ציוד מקורי), מה שמוביל לתוחלת חיים קצרה יותר ולהחלפות תכופות.טיפול מחוספס במהלך תחזוקה, כמו להפיל את החיישן או משיכת רתמת החיווט מכוח מדי, יכול גם לפגוע במעגלים פנימיים עדינים.מכניקה ובעלי רכב צריכים לדאוג בעת החלפת החיישן כדי להימנע מהכנסת לחץ לא רצוי שיכול לקצר את אורך החיים התפעולי שלו.

בדיקה ושמירה על חיישן מיקום גל זיזים

הבטחת התפקוד הנכון של חיישן מיקום גל זיזים חשובה לשמירה על יעילות המנוע וביצועים.חיישן פגום יכול להוביל לבעיות כמו סרק גס, תאוצה לקויה, אי-השגחה או אפילו מצב ללא התחלה.כדי למנוע בעיות אלה, יש צורך בבדיקה ותחזוקה קבועה.

בדיקת חיישן מיקום גל זיזים

אחת הדרכים היעילות ביותר לבדיקת חיישן מיקום גל זיזים היא באמצעות מולטימטר דיגיטלי למדידת מתח, התנגדות ופלט האות.תהליך הבדיקה כרוך בדרך כלל בשלבים הבאים:

1. בדיקה חזותית

לפני השימוש בכלי בדיקה כלשהם, התחל בבדיקה חזותית יסודית של חיישן מיקום גל זיזים ורכיביו הסובבים.חפש כל סימנים של נזק גופני, כמו סדקים, קורוזיה, זיהום שמן או מחברים רופפים.מכיוון שהחיישן נחשף לרוב לחום, רטט ונוזלי מנוע, המחברים החשמליים שלו ורתמת החיווט יכולים להתדרדר לאורך זמן.אם יש חוטים מרופדים או חיבורים רופפים, יש לתקן אותם או להחליף אותם לפני שהם ממשיכים בבדיקה נוספת.לפעמים, חיישן לקוי עשוי לא להיות הגורם השורש לבעיה.חיווט פגום, הארקה לקויה או סוללה חלשה יכולים גם להוביל לקריאות לא מדויקות.הבטחה שהחיווט יהיה שלם והחיישן מורכב בצורה מאובטחת יכולה לעזור לחסל אבחנות והחלפות כוזבות.אם הכל נראה שלם במהלך הבדיקה, המשך בבדיקות חשמליות כדי לאשר אם החיישן פועל כראוי.

2. בדיקת אספקת חשמל

לאחר השלמת הבדיקה הוויזואלית, השלב הבא הוא לוודא שהחיישן מקבל את מתח אספקת החשמל הנכון.מרבית חיישני מיקום גל זיזים פועלים על 5V או 12V, המסופקים על ידי יחידת בקרת המנוע (ECU).כדי לבדוק זאת, הגדר את המולטימטר הדיגיטלי שלך למצב מתח DC וחבר את הבדיקה החיובית לחוט הכוח של החיישן תוך הארקה של הגשש השלילי.כאשר ההצתה פנתה למצב ON (מבלי להתחיל את המנוע), המולטימטר צריך להציג את טווח המתח הצפוי.אם החיישן אינו מקבל כוח, הנושא עשוי להיות ברתמת החיווט, נתיך או ECU ולא בחיישן עצמו.נתיך מנופח או חוט פגום יכולים להפריע לאספקת החשמל, ולגרום לתקלה בחיישן.אם מתח קיים אך עדיין חווה בעיות, יש צורך בבדיקה נוספת של פלט האות של החיישן כדי לקבוע אם החיישן עצמו פגום.

3. מדידת פלט אות

לאחר אישור אספקת החשמל, השלב הבא הוא לבדוק את פלט האות של החיישן כדי להבטיח שהוא מעביר נתונים מדויקים ל- ECU.בזמן שהמנוע פועל או מתנשא, חבר את הבדיקות של המולטימטר לחוט האות של החיישן ולקרקע.המתח אמור להשתנות כאשר גל זיזים מסתובב, בין 0.5 וולט ל -5 וולט בחיישן אפקט איל או לייצר אות זרם לסירוגין (AC) בחיישן רתיעה מגנטי.אם המתח נשאר קבוע או נמצא מחוץ לטווח הצפוי, ייתכן שהחיישן לא מגלה נכון את מיקום גל הזז.אות לקוי יכול לגרום לבעיות תזמון, להוביל למדורות לא נכונות, סרק גס או יעילות דלק לקויה.אם מתגלה איתות לא תקין, מומלץ לבדוק את גלגל המנתח (לחיישנים מגנטיים) או להחליף את החיישן במידת הצורך.

4. בדיקת התנגדות (עבור חיישנים מסוימים)

ניתן לבדוק סוגים מסוימים של חיישני מיקום גל זיזים, חיישני רתיעה מגנטיים על ידי מדידת ההתנגדות שלהם.כדי לבצע מבחן זה, הגדר את המולטימטר להגדרת OHMS (Ω) וחבר את הבדיקות למסופי החיישן.השווה את קריאת ההתנגדות למפרט שמספק יצרן הרכב.קריאה גבוהה מדי או נמוכה מדי יכולה להצביע על תקלה פנימית בתוך החיישן.עם זאת, לא ניתן לבדוק בדרך זו את כל חיישני המיקום של גל זיזים.חיישני אפקט הול, המייצרים אות גל ריבועי דיגיטלי, אינם בעלי התנגדות ניתנת למדידה.במקום זאת, חיישנים אלה מסתמכים על מתח ובדיקת אות.אם סוג החיישן שלך אכן תומך בבדיקת התנגדות, בדיקת סטיות מהטווח הסטנדרטי יכולה לעזור לקבוע אם יש להחליף אותו.

5. בדיקת אוסצילוסקופ (שיטה מתקדמת)

לניתוח מעמיק יותר של ביצועי חיישן מיקום גל זיזים, ניתן להשתמש באוסצילוסקופ כדי לצפות בצורת גל האות שלו.בניגוד למולטימטר, המספק רק קריאות מתח מספרי, אוסצילוסקופ מציג גרף של תפוקת החיישן, ומאפשר אבחון מדויק יותר.חיישן המתפקד כראוי יפיק צורת גל קבועה ותקופתית המתאימה למיקום הסיבוב של גל זיזים.אם צורת הגל אינה סדירה, חלשה או חסרה, הדבר יכול להצביע על השפלה של חיישן, בעיות חיווט או בעיות עם גל זיזים עצמו.בדיקת אוסצילוסקופ מועילה בעת אבחון תקלות חיישנים לסירוגין שאולי לא יתגלו באמצעות מולטימטר סטנדרטי.בעוד שיטה זו דורשת כלים וידע מתקדמים יותר, היא מספקת את ההערכה המדויקת ביותר של בריאות החיישן.

שמירה על חיישן מיקום גל זיזים

תחזוקה שוטפת מסייעת במניעת כשל בחיישנים מוקדמים ומבטיחה ביצועי מנוע מיטביים.שיטות העבודה המומלצות כוללות:

1. שמירה על ניקיון החיישן

עפר, שמן ופסולת יכולים להצטבר על חיישן מיקום גל זיזים, מה שעלול להשפיע על יכולתו לאתר במדויק את מיקום גל זיזים.מכיוון שהחיישן פועל בסביבת חום גבוה, עם כיבוי גבוה, מזהמים יכולים להפריע להעברת האות שלו, מה שמוביל לקריאות לא שגרתיות או לכישלון מלא.ניקוי רגיל חשוב לשמירה על תפקוד חיישן תקין ומניעת אותות שווא העלולים להפעיל אורות מנוע או בעיות ביצועים.כדי לנקות את החיישן בצורה יעילה, השתמש במנקה מגע חשמלי מתאים או בתרסיס שאינו שאף מיועד לרכיבים רגישים.הימנע משימוש בממסים קשים או אוויר דחוס, מכיוון שאלו עלולים לפגוע ברכיבי חיישן עדינים.בעת ניקוי, הסר בעדינות את כל העפר או הצטברות השמן, והבטיח שמשטח החיישן יישאר נטול חסימות.הקפידו לבדוק את הסביבה עבור דליפות או זוהר מוגזם, מכיוון שאלו יכולים להצביע על בעיות מנוע גדולות יותר התורמות לזיהום חיישנים.

2. בדיקת חיווט ומחברים

חיישן מיקום גל זיזים מסתמך על חיבור חשמלי יציב כדי לתפקד נכון.עם הזמן, חשיפה לחום, לחות ותנודות מנוע עלולות להוביל לקורוזיה, חוטים מרופדים או מחברים רופפים, אשר כולם עלולים לגרום לכישלון חיישן לסירוגין או קריאות לא שגרתיות.אם רתמת החיווט פגומה, החיישן עשוי לא לקבל מתח, מה שיוביל לאותות תזמון שגויים וביצועי מנוע לקויים.כדי למנוע סוגיות אלה, בדוק באופן קבוע את רתמת החיווט ומחבר החיישן בסימני בלאי או נזק.חפש בידוד סדוק, סיכות כפופות או קורוזיה בטרמינלים.אם נמצאים בעיות כלשהן, תיקון או החלף את החיווט המושפע באופן מיידי.החלת גריז דיאלקטרי על מחבר החיישן יכולה לסייע במניעת הצטברות וקורוזיה של לחות, ולהבטיח חיבור עקבי ואמין.

3. פיקוח על ביצועי המנוע

שינויים בביצועי המנוע יכולים לרוב לשמש כסימן אזהרה מוקדם לחיישן מיקום גל זיזים כושל.אם החיישן מתחיל לתקלה, יחידת בקרת המנוע (ECU) עשויה לקבל נתונים שגויים, מה שמוביל לתסמינים כמו סרק גס, היסוס במהלך האצה או אובדן כוח פתאומי.במקרים חמורים יותר, חיישן לקוי עלול לגרום למנוע להתעכב או להיכשל לחלוטין.התעלמות מסימני אזהרה אלה עלולה לגרום לנזק נרחב יותר לרכיבי המנוע ולהגדלת עלויות התיקון.כדי להקדים את הנושאים הפוטנציאליים, עליך לשים לב מקרוב לכל התנהגות מנוע חריגה ולהשתמש בסורק OBD-II כדי לבדוק אם יש קודי בעיות הקשורים לחיישן מיקום גל זיזים.אם מופיעים קודי אבחון כמו P0340 (תקלה במעגל חיישן מיקום גל זיזים) או P0341 (סוגיית ביצועי חיישן מיקום גל זיזים), יש לבצע בדיקה ובדיקה נוספת מייד.טיפול בבעיות הקשורות לחיישנים מוקדם יכול למנוע סיבוכים נוספים ולשמור על המנוע פועל בצורה חלקה.

4. החלפת החיישן לפי הצורך

אפילו עם תחזוקה נאותה, חיישני מיקום גל זיזים יכולים להתגורר לאורך זמן בגלל חשיפת חום, השפלה חשמלית או כישלון רכיב פנימי.אם החיישן מייצר באופן עקבי אותות לא שגרתיים, נכשל בבדיקות אבחון או מפעיל קודי בעיות מתמשכות, החלפה היא לרוב הפיתרון הטוב ביותר.המשך להשתמש בחיישן כושל יכול להוביל להחמרה של בעיות ביצועים, להפחתת יעילות הדלק ולפגיעה פוטנציאלית לרכיבי מנוע אחרים.

איפוס חיישן מיקום גל זיזים

לאחר שירות או החלפת חיישן מיקום גל זיזים, איפוס מודול בקרת המנוע (ECM) הוא צעד חשוב להבטיח שהרכב פועל ביעילות.ה- ECM מסתמך על נתוני חיישנים לניהול הזרקת דלק, תזמון הצתה וביצועי המנוע הכוללים.אם ה- ECM אינו מתאפס לאחר התקנת חיישן חדש, הוא עשוי להמשיך להשתמש בנתונים מיושנים, מה שמוביל לבעיות ביצועים כמו סרק גס, תאוצה לקויה או אפילו לבדוק אזהרות מנוע.ישנן מספר דרכים לאפס את ה- ECM לאחר החלפת חיישן מיקום גל זיזים, החל מאיפוס ידני פשוט לשיטות כלי אבחון מתקדמות יותר.

שיטת ניתוק סוללה (איפוס ידני בסיסי)

זוהי הדרך הפשוטה ביותר לאפס את ה- ECM והיא יעילה לרוב הרכבים.ניתוק הסוללה חותך באופן זמני את הכוח ל- ECM, ומאלץ אותה לאפס ולנקות כל נתוני חיישנים מאוחסנים.

צעדים:

• וודא שהרכב נמצא במיקום בטוח, כבוי ובפארק (או ניטרלי להעברה ידנית)

לפני ההתחלה, וודא שהרכב חונה על משטח מפלס במיקום בטוח ויציב.כבה את ההצתה לחלוטין, והבטיח כי כל הרכיבים החשמליים כמו אורות, רדיו ובקרת אקלים מכבים.לקבלת תיבות הילוכים אוטומטיות, העבירו את הציוד לפארק, ואילו יש להגדיר רכבי תיבת הילוכים ידניים לניטראליים כאשר בלם החניה עוסק במניעת תנועה כלשהי.

• פתח את מכסה המנוע ואתר את סוללת הרכב

קפוץ את מכסה המנוע באמצעות ידית שחרור מכסה המנוע בתוך הרכב, ממוקם בדרך כלל בסמוך למושב הנהג או מתחת ללוח המחוונים.ברגע שמכסה המנוע פתוח, השתמש במוט האביזר של מכסה המנוע (במידת הצורך) כדי לאבטח אותו.אתר את הסוללה, שנמצאת במפרץ המנוע, אך לעיתים עשויה להיות ממוקמת בתא המטען או מתחת למושבים האחוריים ברכבים מסוימים.לסוללה יהיו שני מסופים: אחד חיובי (+) ואחד שלילי (-), המסומן בדרך כלל על ידי כיסויים אדומים ושחורים, בהתאמה.

• השתמש ברגים כדי לנתק את המסוף השלילי (-) של הסוללה

בעזרת מפתח ברגים או שקע, שחרר בזהירות את האום שמאבטח את כבל מסוף הסוללה השלילי (-).נתק תמיד את הטרמינל השלילי תחילה כדי להפחית את הסיכון למעגלים קצרים חשמליים.לאחר השחרור של האום, הסר בעדינות את הכבל מהטרמינל והניח אותו בצד, והבטיח שהוא לא יבוא במגע עם משטחי מתכת או הטרמינל החיובי.יש רכבים מסוימים עשויים להיות כיסויי פלסטיק מעל המסופים שצריך להסיר לפני אפשרי הגישה.

• המתן לפחות 15 עד 30 דקות כדי לאפשר לכוח שיורי להתנקז מהמערכת

לאחר ניתוק הסוללה, המתן לפחות 15 עד 30 דקות כדי להבטיח כי כל מטען החשמלי שנותר יתפוגג מהמערכות האלקטרוניות של הרכב.זה מאפשר ל- ECM לאפס באופן מלא.במקרים מסוימים, במיוחד עם כלי רכב חדשים יותר או אלה עם מחשבים מורכבים על סיפונה, המתנה עד שעה עשויה להיות צורך באיפוס מלא.במהלך תקופה זו, לחיצה על דוושת הבלם או להפעיל את הפנסים למשך מספר שניות יכולה לעזור לנקז כל כוח מתמשך מהמערכת במהירות רבה יותר.

• חבר מחדש את הטרמינל השלילי והדק אותו בצורה מאובטחת

לאחר שחלף תקופת ההמתנה, חזרו מחדש את כבל הסוללה השלילי (-) לטרמינל.אבטח אותו על ידי הידוק האום בעזרת מפתח ברגים, הבטחת שהחיבור יציב ויציב.חיבור רופף עלול לגרום לבעיות חשמל או למנוע את ה- ECM לתפקד נכון.אם לרכב יש מערכת ניהול סוללות (BMS), יתכן שיהיה עליו לאפס באמצעות כלי סריקה או על ידי ביצוע נהלים ספציפיים ליצרן.

• הפעל את הרכב ואפשר לו להתבטל מספר דקות בזמן שה- ECM מלמד מחדש את נתוני החיישנים החדשים

לאחר חיבור מחדש של הסוללה, הפעל את המנוע ותן לו להתבטל מספר דקות.זה מאפשר ל- ECM לפרמטרים מחדש, כמו תערובת דלק ומהירות סרק, על סמך נתוני חיישנים.במהלך תקופה זו, הימנע מהשפכת המנוע או נהיגה מייד, מכיוון שהמערכת צריכה זמן לכייל מחדש.רכבים מסוימים עשויים לדרוש נהיגה בתנאים ספציפיים, כמו שמירה על מהירות קבועה למשך כמה מיילים, כדי להשלים את תהליך ההתייחסות מחדש.

שיטת איפוס סורק OBD-II (מומלצת לדיוק)

שימוש בסורק OBD-II (סורק אבחון על גבי הלוח) מספק דרך מדויקת יותר לאפס את ה- ECM ולהבטיח כי כל קודי שגיאת החיישן הקודמים יפנו.

צעדים:

• אתר את יציאת OBD-II

השלב הראשון הוא למצוא את יציאת OBD-II, הממוקמת מתחת ללוח המחוונים בצד הנהג.ברוב הרכבים הוא ממוקם בסמוך לטור ההיגוי, קרוב למקום בו היו ברכיים של הנהג כשישב.אם אינך בטוח במיקום המדויק, עיין במדריך של בעל הרכב שלך או חפש מחבר קטן, מלבני, בן 16 פינים.

• חבר את סורק ה- OBD-II והפעל את ההצתה

לאחר זיהוי יציאת OBD-II, הכנס את מחבר סורק OBD-II בחוזקה לנמל.לאחר חיבורו פנימה, הפוך את מקש ההצתה למיקום ON מבלי להתחיל את המנוע.זה יפעיל את מערכת החשמל של הרכב ויאפשר לסורק ליצור קשר עם ה- ECM.רכבים מסוימים עשויים לדרוש לחיצה על כפתור הפעלה על הסורק עצמו כדי להפעיל אותו.

• בדוק אם קודי בעיות מאוחסנים

בעזרת תפריט הסורק, נווט לפונקציית קודי הקריאה.תכונה זו מאפשרת לך לאחזר כל קודי בעיות פעילים או מאוחסנים הקשורים לחיישן מיקום גל זיזים או לרכיבי מנוע אחרים.סקירת קודים אלה יכולה לעזור לאשר אם הבעיה נפתרה או אם יש צורך בתיקונים נוספים לפני שתמשיך באיפוס.

• נקה את קודי השגיאה

לאחר סקירת קודי הבעיות, בחר את הקודים הנקה או איפוס אפשרות ECM בסורק.פקודה זו תורה ל- ECM למחוק כל הודעות שגיאה מאוחסנות, לאפס את המערכת.התהליך עשוי לארוך כמה רגעים, ובמקרים מסוימים, הסורק עשוי להניע אותך לאשר את האיפוס לפני שתמשיך.

• כבה את ההצתה ולנתק את הסורק

לאחר פינוי הקודים בהצלחה, כבה לחלוטין את הצתה של הרכב.נתק בזהירות את סורק ה- OBD-II מהנמל, מה שמבטיח כי לא תתרחש נזק לסיכות המחבר.בשלב זה, ה- ECM התאפס, וכל קודי שגיאה קודמים הקשורים לחיישן מיקום גל זיזים כבר לא צריכים להיות נוכחים.

• הפעל את המנוע ותן לרכב סרק

כאשר הסורק מנותק, הפעל את המנוע ותן לו להתבטל כמה דקות.זה מאפשר ל- ECM להתייצב מחדש ולהכיר את חיישן מיקום גל זיזים שהותקן לאחרונה.במהלך תקופה זו, שימו לב ללוח המחוונים לכל נורות אזהרה חדשות.אם נורת המנוע הבדיקה נשארת כבויה והמנוע פועל בצורה חלקה, האיפוס הצליח.עם זאת, אם נורות אזהרה מופיעות שוב, יתכן ויהיה צורך באבחון נוסף כדי לטפל בבעיות הבסיסיות.

כיול מחזור כונן מחדש (איפוס אוטומטי ECM)

ברכבים מסוימים, ה- ECM עשוי לא לדרוש איפוס ידני, מכיוון שהוא יכול לחמוד באופן אוטומטי את נתוני החיישן החדש לאורך תקופה של מחזורי נהיגה.עם זאת, תהליך זה יכול לקחת זמן ועלול להוביל לבעיות ביצועים זמניות אם ה- ECM עדיין מסתגל.

צעדים:

• הפעל את הרכב ותן לו להתבטל

התחל על ידי התחלת המנוע ומאפשר לו להתבטל בערך 5-10 דקות.זה עוזר ל- ECM לאסוף נתוני בסיס מהחיישן החדש ולייצב פרמטרים של המנוע.הימנע מלחיצה על המאיץ או מחזקת המנוע בשלב זה, מכיוון שהמטרה היא לאפשר לרכב להתיישב במצבו הסרק הרגיל.

• כונן בתנאים מגוונים

לאחר תקופת סרק הראשונית, קח את הרכב לנסיעה הכוללת תערובת של תנאי נסיעה.באופן אידיאלי, סעו בין 20-50 מיילים, תוך שילוב של שתי מהירויות הכבישים היציבות (55-65 קמ"ש) ותנועה בעיר עצירה והעצמה.תנאים משתנים אלה מאפשרים ל- ECM לנתח קריאות חיישנים תחת עומסי מנוע שונים, מה שמבטיח שהוא מסתגל כראוי לשינויים.במידת האפשר, הימנע מאצה פתאומית או מבלימה אגרסיבית, שכן נהיגה חלקה מסייעת למערכת לכייל מחדש בצורה יעילה יותר.

• כבה את המנוע והפעיל מחדש

לאחר השלמת מחזור הכונן, החנה את הרכב וכיבוי את המנוע.המתן לכמה רגעים לפני הפעלה מחדש כדי לאפשר ל- ECM לעבד את הנתונים החדשים.לאחר הפעלה מחדש, בדוק אם נותרו כל אזהרות נורת המנוע (CEL) או בעיות ביצועים.אם האור נשאר כבוי והרכב פועל בצורה חלקה, ככל הנראה ה- ECM השלים את תהליך ההסתגלות שלו.עם זאת, אם ה- CEL מתמיד או הרכב מציג בעיות ביצועים מתמשכות, יתכן ויהיה צורך בפתרון בעיות נוספות.

ממשק חיישן מיקום גל זיזים עם בקר מיקרו

שילוב חיישן מיקום גל זיזים עם בקר מיקרו, כמו ארדואינו או תמונה, דורש הבנת סוג האות של החיישן והבטחת חיבורים נאותים.חיישני מיקום גל זיזים מוציאים סוגים שונים של אותות, כולל דיגיטלי (הפעלה/כיבוי), מתח אנלוגי או אפנון רוחב דופק (PWM).חיישני אפקט הול מייצרים אות גבוה/נמוך דיגיטלי בתגובה לשינויים בשדות מגנטיים כאשר גל זיזים מסתובב.חיישנים אופטיים, המשתמשים באור לגילוי תנועת גל זיזים, מייצרים גם אותות דופק דיגיטליים המתאימים למיקומים שונים.חיישנים מגנטיים (רתיעה משתנה), לעומת זאת, מייצרים אות מתח משתנה כאשר המשרעת משתנה עם סיבוב, ומספקת נתוני מיקום.

כדי לממשק חיישנים אלה עם בקר מיקרו, הוא נדרש לבחור סיכות קלט מתאימות על בסיס סוג האות, חיישנים דיגיטליים מתחברים לסיכות קלט דיגיטליות, ואילו חיישנים אנלוגיים דורשים כניסות אנלוגיות.טווח מתח הקלט של מיקרו -בקר חייב להתאים גם לפלט של החיישן כדי להבטיח תאימות.בעת חיווט החיישן, יש לחבר את תפוקתו לסיכה המיקרו -בקר המתאימה, ואם רמות המתח נבדלות זו מזו, יש להשתמש ברמות המתח של מתח או מסובבי רמה כדי למנוע נזק.על החיישן לקבל את ספק הכוח הנכון, בדרך כלל 5V או 12V, ועליו לחלוק קרקע משותפת עם מיקרו -בקר להפעלה יציבה.

תכנת בקר המיקרו לעיבוד נתוני חיישנים כוללת כתיבת קוד בשפות כמו C, C ++ או Python.פונקציות כמו DigitalRead () משמשים לחיישנים דיגיטליים, ואילו אנלוגרד () לוכד נתונים מחיישני מתח משתנים.לאחר אחזור הנתונים, יש לעבד אותם בהתאם לחיישנים דיגיטליים מספקים אותות גבוהים/נמוכים פשוטים שניתן להשתמש בהם ישירות בהיגיון היישומים, ואילו יש להמיר קריאות חיישנים אנלוגיים למידע עמדתי משמעותי לניטור מדויק של גל זיזים.

החלפת חיישן מיקום גל זיזים

חיישן מיקום גל זיזים הוא רכיב עיקרי במנועים מודרניים, האחראי על מעקב אחר מיקום ומהירות גל זיזים.נתונים אלה מסייעים למודול בקרת המנוע (ECM) לייעל את זריקת הדלק ותזמון הצתה.כאשר החיישן נכשל, זה יכול להוביל לביצועים גרועים, לא נכסים, קושי בהתחלה או אפילו למנוע.החלפת חיישן מיקום גל זיזים פגום חשובה לשחזור יעילות המנוע ואמינות המנוע.

לפני שתתחיל בתהליך ההחלפה, חשוב לנתק את הסוללה על ידי הסרת המסוף השלילי.זה מונע סכנות חשמליות ומגן על רכיבי מנוע רגישים.לאחר ניתוק הסוללה, אתר את חיישן מיקום גל זיזים, שנמצא ליד גל זיזים, כיסוי תזמון או ראש הצילינדר.התייעצות עם מדריך השירות של הרכב יכולה לעזור לאתר את המיקום המדויק.

בשלב הבא, הסר את החיישן הפגום על ידי ניתוק המחבר החשמלי שלו ופירוק בורג ההרכבה.שלף בזהירות את החיישן הישן, והבטיח כי לא ייפגעו רכיבים מסביב בתהליך.לפני התקנת החיישן החדש, השווה אותו עם הישן כדי לאשר תאימות.לאחר מכן, יישר אותו כראוי, אבטח אותו עם בורג ההרכבה וחבר מחדש את המחבר החשמלי.

לאחר התקנת החיישן החדש, חבר מחדש את הסוללה והפעל את המנוע.בדוק אם יש נורות אזהרה או התנהגות מנוע לא סדירה.במידת הצורך, השתמש בסורק OBD-II כדי לנקות את קודי השגיאה ולוודא שהחיישן פועל כראוי.על ידי ביצוע שלבים אלה, אתה יכול להבטיח החלפה מוצלחת, לעזור למנוע לפעול בצורה חלקה וביעילות.

יישומים של חיישן מיקום גל זיזים

מנועי רכב

חיישן מיקום גל זיזים, רכיב במנועי בעירה פנימית מודרנית, ממלא תפקיד בוויסות תזמון הצתה, הזרקת דלק ותזמון שסתום.על ידי מתן נתונים ליחידת בקרת המנוע (ECU), החיישן עוזר לייעל את תזמון המנוע, ומבטיח בעירה יעילה המשפרת את הביצועים ואת צריכת הדלק.זה נהדר במיוחד במערכות תזמון שסתום משתנה (VVT), שם הוא מאפשר התאמות מדויקות על בסיס תנאי נהיגה, שיפור תפוקת הכוח והפחתת פליטות.החיישן מסייע לגילוי אש לא נכון על ידי זיהוי תנועת גל זיזים לא סדירה, ומאפשר ל- ECU לבצע תיקונים, כמו התאמת מסירת דלק או הודעת הנהג על בעיות פוטנציאליות.במהלך התחלות הקור, החיישן מבטיח כי ה- ECU מספק את הכמות הנכונה של דלק ומתאים את תזמון ההצתה, ומאפשר סטארט -אפים חלקים ואמינים יותר, אפילו בטמפרטורות נמוכות.

אוטומציה תעשייתית

מעבר ליישומי רכב, חיישן מיקום גל זיזים ממלא תפקיד באוטומציה תעשייתית לסנכרון מוטורי מדויק ותזמון.בציוד ייצור, קווי הרכבה אוטומטיים ומכונות ייצור מסתמכים על תזמון מדויק כדי להבטיח פעולה חלקה.החיישן מסייע בסנכרון מנועים ורכיבים מכניים, תוך שיפור היעילות והדיוק.ברובוטיקה ובקרת תנועה, רובוטים תעשייתיים ומערכות אוטומטיות תלויים בחיישני מיקום גל זיזים לתיאום תנועות, ולשפר את הדיוק במשימות חוזרות או מהירות גבוהה.חיישנים אלה תומכים בתחזוקה חזויה על ידי פיקוח על נתונים סיבוביים כדי לאתר סימנים מוקדמים של בלאי ברכיבים מכניים.גישה פרואקטיבית זו מסייעת במניעת כשלים בלתי צפויים, ומפחיתה את עלויות השבתה ותחזוקה.

מערכות בקרה מוטוריות

חיישן מיקום גל זיזים ממלא תפקיד ביישומים מונעי מנוע, כולל כלי רכב חשמליים והיברידיים, כמו גם מערכות בקרה מוטוריות תעשייתיות.במגרשי ההפעלה ההיברידיים, זה עוזר בניהול המעבר בין מנועי חשמל ובנזין על ידי הבטחת תזמון וסנכרון מדויקים, מה שמוביל לתפעול חלק יותר ושיפור יעילות הדלק.במסגרות תעשייתיות, מנועים חשמליים בעלי ביצועים גבוהים המשמשים בתעשיות ייצור ועיבוד תלויות בשליטה מדויקת על מהירות סיבוב ומומנט.החיישן מספק משוב מדויק של מיקום, שיפור הביצועים ויעילות האנרגיה.בגנרטורים ובמערכות כוח גיבוי, החיישן מסייע בשמירה על סנכרון בין רכיבים מכניים, מבטיח תפוקת כוח יציבה ומניעת תקלות.

מַסְקָנָה

חיישן מיקום גל זיזים מצוין כדי לוודא שמנוע של מכונית יעבוד היטב ומשתמש בדלק ביעילות.זה עוזר למחשב של המכונית לכוונן את פעולת המנוע, מה שמשפר את ביצועי המכונית וממשיך לפעול בצורה חלקה.אם חיישן זה מפסיק לעבוד נכון, הוא יכול לגרום לבעיות כמו ביצועי מנוע לקויים וצריכת דלק מוגברת.שמירה על חיישן זה במצב טוב ולתקן אותו במידת הצורך חשובה לשמירה על בריאות המכונית שלך.מאמר זה כיסה את האופן בו החיישן עובד, תפקידו במנוע ומה לעשות אם הוא נכשל, הבנה טובה יותר של פעולת הרכב.
