CD4511 נהג שבעה קטעים: שווה ערך, פינאוט וגיליון נתונים

מאמר זה מתעמק ביישומים המגוונים והיכולות הטרנספורמטיביות של ה- CD4511, ובוחן כיצד הוא מתעלה על הפונקציונליות הבסיסית שלו כדי להגדיר מחדש את גבולות טכנולוגיית התצוגה הדיגיטלית.מתובנות תפעוליות ועד אסטרטגיות יישום מתקדמות, אנו חושפים את ההשפעה והפוטנציאל של ה- CD4511 בטיפוח עיצובים אלקטרוניים חדשניים ושיפור האינטראקציות עם מערכות דיגיטליות.באמצעות חקר זה, ה- CD4511 נחשף לא רק ככלי, אלא כגרעין של עיצוב אלקטרוני מודרני.

קָטָלוֹג

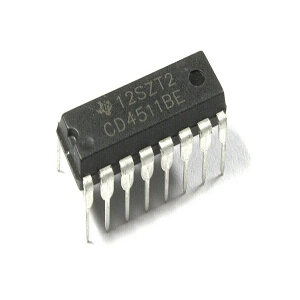

סקירה כללית של CD4511

ה CD4511 מעגל משולב הופך באופן מיומן כניסות בינאריות בפורמט עשרוני ברור ויזואלי בתצוגה של 7 קטעים.הוא פועל על פני טווח מתח של 3 עד 18 וולט, ומבטיח הגנה יציבה מפני פריקה חשמלית.IC זה מצויד בתכונות כמו בדיקת מנורה, סימון וסטרוב, המפשטות את בדיקות התצוגה ומאפשרות שליטה מדויקת.עם יכולתו להמיר בינארי לעשרוני, CD4511 מחבר בין מערכות דיגיטליות בצורה חלקה למפעילים.יכולת ההסתגלות שלה לאורך טווח מתח רחב מאפשרת שימוש במערכות אלקטרוניות שונות, במיוחד ביישומים משובצים.אתה יכול להשתמש בו הן בהגדרות בעלות עוצמה נמוכה והן בסביבות המופעלות סטנדרטיות בגלל גמישות זו.

ה- IC מציע תכונות בדיקה יקרות ערך כמו בדיקת המנורה מאמתת את כל פונקציות הקטע, וממסירה שגיאות עתידיות.פגום שומר אנרגיה על ידי הסתרת התצוגה כאשר הוא לא פעיל, ומרחיב את אורך החיים שלה.פונקציית Strobe מיישרת עדכונים מציגים, ומבטיחה פלט חלק בהגדרות דינמיות.שילוב יעיל של פונקציות אלה בעיצובים של מעגלים דורש הבנה מעמיקה של תכונות ה- IC והקשר היישום.בסביבות רגישות לחשמל, ריבוי יכול להפחית במיוחד את צריכת החשמל.יתר על כן, סנכרון תצוגות מרובות עם פונקציית Strobe יכול לפשט פעולות במערכות מורכבות כמו ניטור תעשייתי.

מקבילות CD4511

• • CD4511BE
• • CD74HC138E
• • Sn74hct138n
• • SN74HC138N
• • MC74HCT138ANG
• • CD4543
• • 74LS48
• • CD4543
• • 74LS145

מספר חלק	תֵאוּר	יַצרָן
CD4511BMNLOGIC	סדרת 4000/14000/40000, מפענח/נהג שבעה קטעים, פלט אמיתי, PDIP16, פלסטיק, טבילה -16	מכשירי טקסס
MC14511BCLDLOGIC	שבעה מפענח/נהג של שבעה, סדרת 4000/14000/40000, פלט אמיתי, CMOS, CDIP16, 620-09	מוצרי מוליכים למחצה של מוטורולה
CD4511BMDSdrivers וממשקים	IC, מנהל התקן תצוגת LED, 7-SEG, קתוד נפוץ, CMOS, RAD קשה, טבילה, 16 סינים, קרמיקה	חברת אינטרסיל
MC14511BCPGLLOGIC	שבע מפענח/מנהל התקן, סדרת CMOS, פלט אמיתי, CMOS, PDIP16, ללא עופרת, פלסטיק, DIP-16	Rochester Electronics LLC

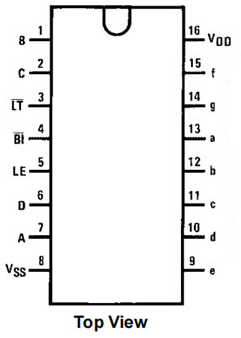

תצורת סיכה CD4511

מספר סיכה	שם סיכה	תֵאוּר
1, 2, 6, 7	A, B, C, D	4 כניסות BCD
3	LT	קלט בדיקת מנורה משמש לבדיקת התצוגה.
4	Bl	כניסת הקלט משמשת לכיבוי או דופק בְּהִירוּת.
5	Le/ strobe	כניסת תפס או קלט Strobe משמשת לאחסון BCD קוד.
8	VSS	קרקע המעגל.
9, 10, 11, 12, 13, 14, 15	a, b, c, d, e, f, g	שבע תפוקות קטעים
16	Vdd	ספק כוח חיובי

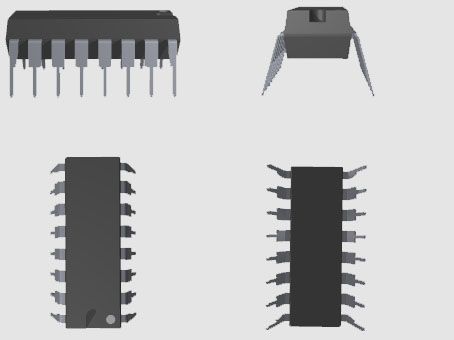

CD4511 סמל, טביעת רגל ודגם CAD

תכונות של CD4511

כניסות בדיקת מנורה וכיסוח

ה- CD4511 כולל כניסות בדיקת מנורה ושיפור תשומות, משפר את יכולת ההסתגלות שלו.תשומות אלה מקלות על בדיקות תצוגה יעילות ומאפשרות ניהול תצוגה סלקטיבי.תכונה זו מסייעת בוויסות השימוש בחשמל ומאריך את תוחלת החיים של מכשירים, תוך התאמה לרצון ליעילות ואריכות חיים.

יעילות אנרגטית

בעזרת השימוש באנרגיה נמוכה, ה- CD4511 מתפקד בצורה אופטימלית, ומפחית את דרישות האנרגיה, אטרקטיביות במיוחד עבור הגדרות המונעות על סוללות או מודעות לאנרגיה.דגש זה על שימור מתחתן עם רדיפת הקיימות מתוך רצון למזער עלויות לאורך זמן.

זמני מעבר חלקים

זמני מעבר מאוזנים מאפשרים שינויים במצב נוזלים, תומכים בביצועים יציבים ומזעור שגיאות.הרמוניה זו מבטיחה ביצועי תצוגה עקביים, תוך התייחסות להערכה לדיוק ואמינות בסביבות תובעניות.

יכולת הסתגלות טמפרטורה רב -תכליתית

ה- CD4511 מתפקד בין -40 מעלות צלזיוס ל- 85 מעלות צלזיוס, מתאים לסביבות מגוונות, החל מהגדרות תעשייתיות ועד חיצוניות.גמישות זו מתאימה להסתגל לתנאי טמפרטורה משתנים, מה שמבטיח אמינות על פני יישומים רחבים.

יכולת זרם חזק לתצוגות

עם זרמי פלט עד 25mA, CD4511 מניע תצוגות של 7 קטעים במרץ.זה מבטיח חזותיים בהירים וברורים, קייטרינג לקריאות בתאורה שונה.יכולת זו מדגישה את השיקול לטכנולוגיה ידידותית בעיצוב.

מפרטי CD4511BE

מאפיינים טכניים, תכונות ופרמטרים של מכשירי Texas CD4511, יחד עם רכיבים שיש להם מפרטים הדומים ל- Texas Instruments CD4511BE.

סוּג	פָּרָמֶטֶר
סטטוס מחזור חיים	פעיל (עודכן לאחרונה: לפני יומיים)
צור ציפוי	זָהָב
סוג הרכבה	דרך החור
מספר הסיכות	16
טמפרטורת הפעלה	-55 מעלות צלזיוס עד 125 מעלות צלזיוס
קוד JESD-609	E4
רמת רגישות לחות (MSL)	1 (ללא הגבלה)
קוד ECCN	אוזן99
מיקום מסוף	כָּפוּל
מתח אספקה	5V
ספירת סיכה	16
קוטביות	לא הפוך
תְצוּרָה	7 קטע
מִמְשָׁק	BCD
טעינה קיבול	50pf
עיכוב התפשטות	1.32 מיקרו
הפעל את זמן העיכוב	1.32 מיקרו
זמן ההובלה של המפעל	8 שבועות
הַר	דרך החור
חבילה / מקרה	16-DIP (0.300, 7.62 מ"מ)
מִשׁקָל	951.083491 מ"ג
אריזה	שְׁפוֹפֶרֶת
סטטוס חלק	פָּעִיל
מספר הסיומות	16
מתח - אספקה	3V - 18V
מספר הפונקציות	1
מספר חלק בסיס	CD4511
מתח אספקת הפעלה	3.3V
אספקת מתח מתח (VSUP)	3V
מספר הערוצים	4
זרם אספקת תפעול	40NA
פיזור כוח	500MW
זרם שקט	0.1μA
פונקציית לוגיקה	מפענח, מהפך, תפס
מספר הכניסות	4
מספר השערים	1
קיבול קלט	5pf
אספקת חשמל זרם-מקס (ICC)	0.3mA
מיזוג קלט	נצמד
מֶשֶׁך	19.3 מ"מ
עוֹבִי	3.9 מ"מ
התקשות קרינה	לֹא
עופרת חופשית	כֵּן
סוג IC לוגי	שבעה מפענח/מנהל התקן של שבעה
סוג תצוגה	LED
זרם פלט ברמה נמוכה	4.2ma
מספר קווי הפלט	7
גוֹבַה	5.08 מ"מ
רוֹחַב	8.35 מ"מ
להגיע ל- SVHC	אין SVHC
סטטוס ROHS	תואם ROHS3

תרחישי שימוש ל- CD4511

ה- CD4511 מעוצב היטב עבור מערכות המרת כניסות BCD ליציאות תצוגה של 7 קטעים, שיפור מכשירים כמו דלפקים, מחשבונים ותצוגות מרובי.שילוב שבב זה מוריד את מספר יציאות הקלט/פלט הנדרש ממיקרו -בקר, מפשט עיצובים של מעגלים ויצירתיות מעוררת השראה בפתרונות עיצוב.ה- CD4511 מוצא את מקומו בסביבות מגוונות, כמו שילוט דיגיטלי בתחבורה ציבורית ומכונות תעשייתיות אוטומטיות.דמיין את נוכחותה בתרחישים הדורשים בהירות ועקביות, תוך הדגשת שימוש יעיל במשאבי חומרה תוך מתן ביצועים אמינים.

ערכות חינוכיות למתחילים באלקטרוניקה דיגיטלית מעסיקים לעתים קרובות את CD4511.זה עוזר להרוס את הבינארי להמרה עשרונית, לטפח הבנה וניהול משאבים בהוראת מערכות משובצות.זה מראה כיצד התיאוריות מתפתחות למיומנויות עולמיות, ומיזוג ידע עם שליטה מוחשית.עבור מהנדסי מערכות, השימוש ב- CD4511 מאפשר עיצובים אלקטרוניים יעילים עם דרישות מיקרו -בקר.זה מטפח פתרונות מדרגיים וחסכוניים, דוחף את גבולות החדשנות תוך שמירה על פונקציונליות איתנה.

יישום CD4511

קישור כניסות ודינמיקת ההיגיון

יצירת מערכת מגיבה עם CD4511 כוללת קישור מדוקדק של הכניסות שלה, לעתים קרובות באמצעות מתגי מתג או כפתורי כפתורים המשויכים לנגדים נשלפים.תצורה זו מטפחת מעברים לוגיים יציבים, ומבטיחה כי מידע מתואר במדויק.בחירת נגדים משפיעה על יציבות ומהירות מהורהרת, ממש כמו למצוא את האיזון המושלם של זרימת הזרם ושלמות האות בתוך תנאים מגוונים.

חיבור חלק עם תצוגות 7 קטעים

כאשר ה- CD4511 מקיים אינטראקציה יעילה עם תצוגה של 7 קטעים, כניסות ההיגיון הופכות ללא מאמץ לפלטים מספריים ברורים.נגדים מגבילים נוכחיים ממלאים תפקיד בשמירה על התצוגה מזרם מוגזם, מהדהדים כיצד מערכות מגן משפרות את העמידות על פני יישומים מגוונים.תשומת לב זהירה מטפחת את האינטראקציה המתמשכת של הרכיבים.

כוונון עדין

יישום CD4511 דורש התחשבות בסביבת המעגל, ומודה בהפרעות אלקטרומגנטיות פוטנציאליות שעלולות להפריע להרמוניה שלה.הארקה והגנה נאותה מקלים על הפרעות כאלה.זה משקף את הטבע המונע שאומץ בהנדסה לקיים פונקציונליות בתוך תנאים מאתגרים.אחיזת הדקויות הללו יכולה להסתובב בביצועים לאמינות מדהימה.

מעגל המעסיק את ה- CD4511 Driver 7-Segment IC:

הצגת מספר עשרוני	קוד BCD	כפתורים
0	0	נמוך, נמוך, נמוך, נמוך
1	1	נמוך, נמוך, נמוך, גבוה
2	10	נמוך, נמוך, גבוה, נמוך
3	11	נמוך, נמוך, גבוה, גבוה
4	100	נמוך, גבוה, נמוך, נמוך
5	101	נמוך, גבוה, נמוך, גבוה
6	110	נמוך, גבוה, גבוה, נמוך
7	111	נמוך, גבוה, גבוה, גבוה
8	1000	גבוה, נמוך, נמוך, נמוך
9	1001	גבוה, נמוך, נמוך, גבוה

טבלת אמת CD4511

תשומות							תפוקות
LE	דוּ	LT	ד	ג	ב	א	א	ב	ג	ד	ה	ג	ז	לְהַצִיג
X	X	0	X	X	X	X	1	1	1	1	1	1	1	ב
X	0	1	X	X	X	X	0	0	0	0	0	0	0
0	1	1	0	0	0	0	1	1	1	1	1	1	1	0
0	1	1	0	0	0	1	0	1	1	0	0	0	0	1
0	1	1	0	0	1	0	1	1	0	1	1	0	1	2
0	1	1	0	0	1	1	1	1	1	1	0	0	1	3
0	1	1	0	1	0	0	0	1	1	0	0	1	1	4
0	1	1	0	1	0	1	1	0	1	1	0	1	1	5
0	1	1	0	1	1	0	0	0	1	1	1	1	1	6
0	1	1	0	1	1	1	1	1	1	0	0	0	0	7
0	1	1	1	0	0	0	1	1	1	1	1	1	1	8
0	1	1	1	0	0	1	1	1	1	0	0	1	1	9
0	1	1	1	0	1	0	0	0	0	0	0	0	0
0	1	1	1	0	1	1	0	0	0	0	0	0	0
0	1	1	1	1	0	0	0	0	0	0	0	0	0
0	1	1	1	1	0	1	0	0	0	0	0	0	0
0	1	1	1	1	1	0	0	0	0	0	0	0	0
0	1	1	1	1	1	1	0	0	0	0	0	0	0
1	1	1	X	X	X	X

יישומים של CD4511

תצוגת מעגלי מנהל התקן

ה- CD4511 משרת פונקציה במעגלי הנהג, במיוחד עבור אלה העוסקים עם שבע קטעים מציגים שכיחים אצל דלפקים ומחשבים.רכיב זה מתרגם באופן מיומן כניסות עשרוניות מקודדות בינאריות לאותות המניעים קטעי תצוגה.השימוש בו יכול לייעל את הממשק בין מערכות דיגיטליות לתצוגות.מבחינה מעשית, שיפור מערכות כאלה מבטיח יעילות אנרגטית טובה יותר וירידה בשימוש ברכיבים.מבפני התעשייה מעדיפים לעתים קרובות את CD4511 על אמינותו וידידותו, אשר באים לידי ביטוי בנוכחותה המתמשכת בעיצוב אלקטרוני.

מערכות ריבוי

במערכות מולטיפלקס, ה- CD4511 מאיר על ידי תמיכה בהפצת המידע על פני תפוקות שונות עם קווי קלט מינימליים.תכונה זו מועילה בתרחישים שבהם שימור משאבים וניהול מרחבי הם חששות מרכזיים.לדוגמה, בתקשורת, היא מסייעת באופטימיזציה של זרימת נתונים ברשתות משותפות, הפחתת תקורה ושמירה על איכות האות.אחיזה מעמיקה של ריבוי מרבבים יכולה להוביל להתקדמות ביכולות רוחב פס המערכת וטיפול בנתונים.

יישומי ליבון

ה- CD4511 מציג את הרבגוניות שלו ביישומי ליבון, וממלא תפקיד בבקרת תצוגות ושלטים של אור.על ידי הפיכת אותות קלט לצורות חזותיות, זה משפר את הערך האסתטי ומגביר את האמינות התפעולית.מכשירים אלה כוללים לעתים קרובות בהגדרות תובעניות כמו תאורת תיאטרון ותצוגות פרסום דינאמיות, בהן יש צורך במעבר ובקרה מדויקים.

ה- CD4511 מגלם את הרעיון כי התקדמות טכנולוגית נובעת לעתים קרובות משיפור כלים קיימים.השימוש הנרחב שלה במגזרים שונים מדגיש את ההערכה לרכיבים הקלים על העיצוב מבלי להקריב יכולת.תצפית זו משקפת מגמה רחבה יותר בהנדסה, תוך התמקדות במערכות עמידות וגמישות גם מול שינויים טכנולוגיים.

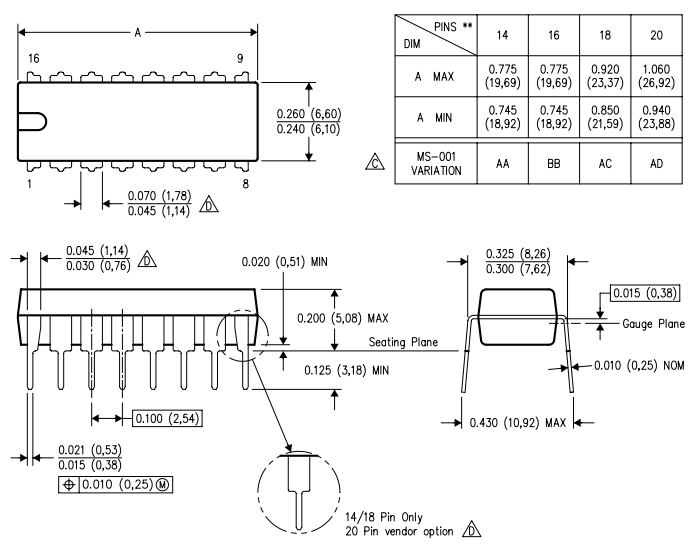

אריזות CD4511

מידע על יצרן CD4511

Texas Instruments (TI), שבסיסה בדאלאס, טקסס, גילתה נישה בענף המוליכים למחצה.המסירות שלהם טמונה ברובה בשבבים אנלוגיים ובמעבדים משובצים, ויוצרים את עמוד השדרה של מכשירים אלקטרוניים רבים.הידע של TI בתחומים אלה מניע התקדמות טכנולוגית, ומשפר הן את הביצועים והיעילות בתחום התעשייה.בחינת ההשפעה של TI במוליכים למחצה מספקת מבט רענן כיצד טכנולוגיות הליבה מעצבות את העתיד.המיזוג שלהם לחדשנות עם פריסה מעשית לא רק מעלה את הטכנולוגיה הנוכחית אלא גם מציב את הבמה לפריצות דרך עתידיות.התבוננות באסטרטגיה של TI מציעה שיעורים יקרי ערך על מאמצי מיקוד באזורים מיוחדים להשגת התקדמות מרחיקת לכת.העיסוק עם תרומותיו של טקסס מכשירים ומתודולוגיות אסטרטגיות מעמיק את ההבנה של האדם את האופי הדינאמי והחיבור זה לזה של האבולוציה הטכנולוגית.הבנה כזו מעשירה את סיפור החדשנות הרחב יותר ותפקידו בעיצוב עולמנו.

גיליון נתונים PDF

גיליונות נתונים CD4511BE:

מחזיקי סוללות גליליים

מחזיקי סוללות גליליים

שאלות נפוצות [שאלות נפוצות]

1. מהי הפונקציונליות של CD4511?

ה- CD4511 מעוצב כ- BCD (עשרוני מקודד בינארי) למנהל הפענוח של 7 קטעים, ומתרגם קלט בינארי של ארבעה סיביות לפלט תצוגה של שבעה קטעים.המרה זו מאפשרת למערכות דיגיטליות לתקשר בצורה חלקה עם תצוגות חזותיות, ולשפר את הבהירות והפרשנות של נתונים מספריים.בתרחישים מעשיים כמו שעונים דיגיטליים ומדרים אלקטרוניים, יכולת זו מצמצמת את הצורך במעגלים נוספים, ומפשטת את תהליך העיצוב.

2. מהו מתח ההפעלה?

ה- CD4511, הפועל ללא מאמץ בטווח מתח CMOS של 3V עד 18V, מציע גמישות בשילובו במערכות דיגיטליות מגוונות.יכולת הסתגלות מתח רחבה זו מתאימה ליישומים חסכוניים באנרגיה וגם ליישומים אינטנסיביים יותר.צדדיות כזו מספקת רכיב הניתן להתאמה המסייע בניהול כוח יעיל וביצועי מערכת חזקים.

3. האם יש הבדל בין CC4511 ל- CD4511?

אין הבדל פונקציונלי בין CC4511 ל- CD4511;שתיהן מבצעות את אותן משימות וניתן להשתמש בהן להחלפה בפרויקטים.ההבחנה העיקרית היא במיתוג, ומציעה לאפשרויות מקור לצרכנים שעשויות להשפיע על אסטרטגיות רכש.ההחלפה הזו מאפשרת להתרכז בארכיטקטורת המערכת ולא בדאגות תאימות עם רכיבים ממותגים שונים.
