CD4075 IC-מדריך לשערים 3 הכניסה או השערים שלו

ה- CD4075 Triple 3-Put או Gate הוא CMOS IC מגוון הכולל שלושה או שערים, שכל אחד מהם מטפל בשלוש כניסות.זה אידיאלי לאוטומציה, פרויקטים של מיקרו-בקר ומערכות קבלת החלטות, מפשטים את תכנון המעגלים תוך הבטחת ביצועים אמינים.מאמר זה בוחן את המפרט הטכני שלו, תצורות סיכה, יישומים מעשיים ומעגלי דוגמה, ומציע תובנות חשובות עבורך כדי לייעל את ביצועי המעגל.

קָטָלוֹג

פריסת סיכה

שם סיכה	PIN #	סוּג	תֵאוּר
Vdd	14	כּוֹחַ	מתח אספקה ​​(+3 עד +15 וולט)
GND	7	כּוֹחַ	קרקע (0V)
A1 ל- A3	1, 3, 13	קֶלֶט	כניסות א 'מהשלושה או השערים
B1 עד B3	2, 4, 12	קֶלֶט	תשומות B של השלושה או השערים
C1 עד C3	5, 8, 11	קֶלֶט	כניסות C של השלושה או השערים
Q1 עד Q3	6, 9, 10	תְפוּקָה	תפוקות מהשלושה או השערים

סקירה כללית של 3-הכניסה או השער

השער בן 3 הכניסה או השער מציג פונקציונליות מורחבת לטיפוסי או לשער על ידי הוספת קו קלט נוסף.עם קלט נוסף זה, אתה יכול למצוא את עצמם עם קו רוחב רב יותר, מכיוון שאתה יכול לשקול כעת עד שלושה אותות פוטנציאליים במקום השניים המקובלים.

פעולת שער זה היא כזו שבכל פעם שאחת מהתשומות, בין אם יחיד או בשילוב, מגיעה למצב גבוה, התפוקה משקפת באופן חד משמעי את המצב הגבוה הזה.התנהגות זו הופכת לרוב לרוב במערכות דיגיטליות מורכבות, בהן תרחישים שונים עשויים להתכנס כדי להפיק תוצאה מגובשת.

קלט א	קלט ב	קלט ג	פלט ש
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	1
1	0	0	1
1	0	1	1
1	1	0	1
1	1	1	1

שימוש בשבב CD4075

THE CD4075 שבב בולט בעולם מעגלי ההיגיון, המוערך על המיומנות שלו בטיפול בכניסות מרובות.כדי להשיג את הפוטנציאל המרבי של רכיב זה, חכם לחפור במפרטי הכוח שלו.בדרך כלל, שבב זה פועל עם אספקת חשמל הנעה בין 3 ל 15 וולט, כאשר דגמים מסוימים מסוגלים לטפל עד 20 וולט.

לצורך פונקציה מיטבית, וודא כי סיכת ה- VDD מקושרת למסוף אספקת החשמל החיובית, ואילו סיכת ה- GND עומדת בטרמינל השלילי.הגדרה נכונה זו משמשת כדי לאפשר את פעולות השבב בצורה חלקה.טעויות שגויות כאן מובילות לעתים קרובות לתקלות במעגל, תוצאה שרבים נתקלו בהם במהלך מפגשי מעבדה מעשיים או בזמן שעבדו על פרויקטים.

השבב מציע סיכות A, B ו- C כמסופי קלט.סיכות קלט אלה הן המפתח לקבלת אותות לוגיקה - סימנים המהווים את ליבת משימות העיבוד של השבב.אתה יכול להדגיש את הערך של קלט אותות עקבי, ולהזהיר כי וריאציות יכולות להשפיל את הביצועים באופן משמעותי.באותה מידה, סיכות ה- Q בקצה הפלט של השבב מעבירים את אותות ההיגיון המעובדים לשלבים הבאים של המעגל.

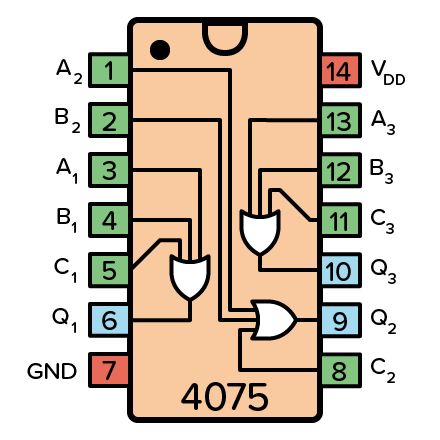

4075 Pinout

מעגל דוגמה - מתג צבע LED RGB

במאמר זה אנו בוחנים מעגל המשתמש ב- CD4075BE IC-הידוע בזכות השערים או השערים היעילים שלו-לבניית מתג צבע LED דינאמי של RGB.הגדרה זו מחזיקה בצבעים שונים, ומציעה הזדמנות למידה שובה לב חזותית באלקטרוניקה דיגיטלית.

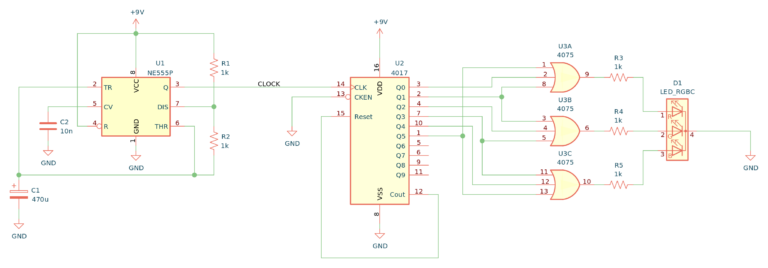

מרכז מתג הצבעים שלנו הוא ה- CD4075BE IC, השולט על פלט הצבע דרך השערים או השערים שלו.IC זה עובד בשילוב עם 555 טיימר IC (U1), המוגדר לפליטת פעימות שעון קבועות.קטניות אלה מפעילות מונה CD4017 עשור (U2), רכיב עיקרי המפעיל ברצף את תפוקותיו עם כל דופק שהתקבל מהזמנים של 555.

אנו מקשרים את ששת היציאות הראשונות של ה- CD4017 ישירות לכניסות ה- CD4075BE.חיבור זה מאפשר למעגל להציג שישה צבעים מובחנים על LED RGB (D1) על ידי מיזוג היציאות ליצירת שילובי צבעים שונים.

כדי להרכיב מעגל זה, תזדקק לרכיבים הבאים:

• CD4075BE IC (U3) לניהול השערים או השערים

• מונה CD4017 עשור (U2) למחזור במצבי הפלט

• 555 טיימר IC (U1) לייצור פעימות השעון

• LED RGB (D1) כדי להציג את הצבעים

• חמישה נגדים של 1 KΩ (R1-R5) להתאמות בקרת ותזמון נוכחיות

• קבלים 470 μF (C1) כדי להבטיח יציבות של פלט הטיימר

• קבל 10 NF (C2) כדי לשכלל את אות השעון

CD4075 אלטרנטיבות ותחליפים

המעגל המשולב CD4075 (IC) מוכר בדרך כלל תחת מספר שמות שווים, כולל NTE4075, MC14075, HCF4075- TC4075, ו HEF4075ומזהים אלה משתנים בהתאם ליצרן, אך כל הגרסאות חולקות את אותה פונקציונליות ותצורות סיכה זהות.דגמים מסוימים עשויים לכלול גם סיומות כמו "CD4075BE, "המציין וריאציות קלות ספציפיות ליצרן.

אם ה- CD4075 IC אינו זמין באופן מקומי, בדוק את השוק המקוון האמין לבחירה רחבה יותר וזמינות טובה יותר.

• • 74HC4075: שלושה שערים או שלושה שערים
