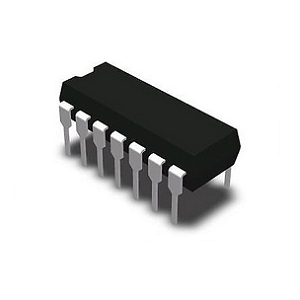

CD4073: הסברתי 3 קלט ושער IC שהוסבר

מדריך זה בוחן את ה- CD4073, מעגל משולב משולש 3-כניסות ושער משולש, הנודע בזכות הרבגוניות והיעילות שלו באלקטרוניקה המודרנית.הוא בוחן את תפקידו של CD4073 במעגלי לוגיקה דיגיטליים על ידי פירוק תצורות ה- PIN, פעולות השער והיישומים שלו.

קָטָלוֹג

1. תצורת סיכה של 4073 IC

2. סקירה כללית של 3-הכניסה והשער

3. פונקציה ושימוש ב- CD4073

4. CD4073 מעגל יישומים

5. CD4073 אלטרנטיבות ושוויון

6. גיליונות נתונים

תצורת סיכה של 4073 IC

4073 Pinout

שם סיכה	מספר סיכה מספר	סוּג	תֵאוּר
Vdd	14	כּוֹחַ	מתח אספקה (+3 עד +15 וולט)
GND	7	כּוֹחַ	קרקע (0V)
A1 ל- A3	1, 3, 13	קֶלֶט	כניסות א 'מהשלושה והשערים
B1 עד B3	2, 4, 12	קֶלֶט	תשומות B של השלושה ושערים
C1 עד C3	5, 8, 11	קֶלֶט	תשומות C של השלושה ושערים
Q1 עד Q3	6, 9, 10	תְפוּקָה	תפוקות מהשלושה והשערים

סקירה כללית של 3-הכניסה והשער

קלט ושער של 3 כניסה מעניקים תפוקה גבוהה רק כאשר שלוש הכניסות, המכונות A, B ו- C מוגדרות לגובה.ההבנה זו מחייבת בחינת טבלת האמת, המציעה תצוגה מפורטת של שילובי קלט הממחישים את הזרימה ההגיונית לייצור פלט נמוך בעיקר.רק עם כל הכניסות בגובה המעגל מייצר תפוקה גבוהה, מגלם את הבדיקה המורכבת הדרושה בתרחישים הדורשים מילוי מצב מחמיר לתוצאה רצויה.

3-Input AND Gate Symbol

סמל 3-קלט ושער

קלט א	קלט ב	קלט ג	פלט ש
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

טבלת האמת לשער 3-כניסה ושער

פונקציה ושימוש ב- CD4073

הגדרה וחיבורים ראשוניים

ליזום פריסת CD4073התחל על ידי חיבור VDD לאספקת מתח יציבה וחיובית, תוך הבטחה כי GND קשור היטב לקרקע.שלב זה משמש כעמוד השדרה לתפקודו הראוי של המעגל המשולב.רצוי לבדוק שוב את הקשרים הללו כדי לעקוף את כל ההבדלים הפוטנציאליים שיכולים לנבוע מבעיות כוח.

ניהול קלט וניהול אותות

יש לחבר את הכניסות, שכותרתו A, B ו- C, לאותות דיגיטליים המשקפים במדויק את התנאים הנבדקים.הבחירה באותות דיגיטליים מחזיקה השפעה מכיוון שהיא מתקדמת את ההיגיון וההתנהגות שעובדו על ידי ה- CD4073.הזנחה או פיקוח, כגון חיבורים תועים או רעש, עשויים להציג שגיאות, ולסבך את הפעולות ההגיוניות.

ניצול פלט ושילוב מעגלים

יציאות השער, המיוצגות בדרך כלל כ- Q, פועלות כמדדי הצומת ההגיוניים של תשומות A, B ו- C. שילוב תפוקות אלה בפעולות המעגל הבאות יכולות לספק ערך עצום.שילוב אסטרטגי מונחה לרוב על ידי תרחישי עבר בהם מיטוב יעילות המעגל הוביל לשיפורי ביצועים בולטים.

מעגל יישומים CD4073

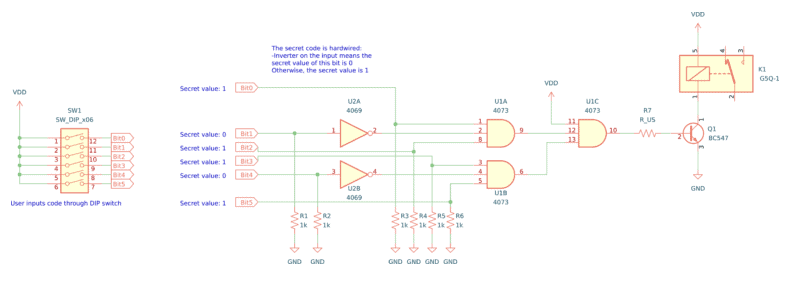

CD4073 Circuit

המעגל המשולב CD4073 הוא רכיב חשוב לבניית מערכת נעילת קוד מאובטחת המאמתת קוד בינארי של 6 סיביות, כגון 101101. מערכת זו מנצלת את השערים והשערים בתוך CD4073 כדי לאשר את הדיוק של קוד הקלט.לא שערים מ- IC כמו CD4069BE משמשים להתאמת רמות ההיגיון, ומבטיחים שהקלט מתפרש נכון על ידי המעגל.יש צורך ברצף והתאמה נאותים של לוגיקת הקלט כדי שהמערכת תתפקד באופן אמין.

מספר רכיבים הם המפתח להרכבת המעגל.ממסר משמש לבקרת מכשירים חיצוניים, ואילו ה- CD4073BE מטפל בפעולות ושער, ו- CD4069BE מספק לא פעולות שער.מתג טבילה בן 6 עמדות משמש להזנת הקוד הבינארי, ונגדים כלולים לוויסות זרימת הזרם.טרנזיסטור NPN, כמו BC547, משמש להפעלת הממסר ולהבטיח פעולה נאותה.

הממסר מופעל על ידי הטרנזיסטור, המגביר את הזרם הקטן ממתג הטבילה כדי להניע את הממסר.זה מאפשר למעגל לווסת מכשירים חיצוניים כמו אזעקות אבטחה או מנעולי דלתות, ולשפר את האבטחה הכללית.הבחירה וההטיה הנכונים של הטרנזיסטור נדרשים כדי למנוע שגיאות במעגל.זה מדגים את החשיבות של איזון בין ההיגיון הדיגיטלי לבקרת אנלוגית, שכן האינטראקציה הקפדנית שלהם קובעת את ההצלחה או הכישלון של יישומי חומרה.

CD4073 אלטרנטיבות ומקבילות

• מתויג גם כ- NTE4073, MC14073- HCF4073- TC4073- HEF4073ו

• וריאציות כמו "CD4073BE"ציין הבדלי יצרן או טכנולוגיה.

• • 74HC11: עוד משולש 3-כניסה ושער IC.

גיליונות נתונים

גיליונות נתונים של CD4073BE:

סט חומר 30/MAR/2017.PDF

CD4073B/81B/82B סוגים. PDF
