CD4017BE CMOS מונה הסביר: תכונות, פונקציונליות ושימוש

דלפק CD4017BE הוא מעגל משולב מבוסס CMOS המבוסס בשימוש נרחב במערכות דיגיטליות לספירה ורצף משימות.עם 10 יציאות ותכונות בקרה חזקות, כולל טריגר של שמיט בכניסת השעון שלו, הוא מבטיח עיצוב דופק מדויק וביצועי מערכת יציבים.בדרך כלל נמצא ביישומים שנעים בין תצוגות דיגיטליות ועד מחלקי תדרים, העיצוב האמין והיעיל של CD4017BE הופך אותו לרכיב חשוב באלקטרוניקה מודרנית.מאמר זה חופר בתכונות המפתח שלו, תצורות PIN ויישומים מעשיים, ומציע חזיונות של משמעותו בחידושים טכנולוגיים שונים.

קָטָלוֹג

1. הבנת מונה CD4017BE

2. CD4017BE סמל, טביעת רגל ותצורת סיכה

3. CD4017BE פרמטרים טכניים

4. תכונות CD4017BE

5. מנגנון מבצעי

6. יישומים מגוונים של CD4017BE

7. היתרונות והחסרונות

CD4017BE CMOS Counter Explained: Features, Functionality, and Usage

הבנת מונה CD4017BE

ה CD4017BE הוא מעגל משולב מבוסס CMOS המיועד למגוון צרכי ספירה ורצף.הוא כולל 10 תפוקות ו CP, CR ו- INH Entient Terminals, מה שהופך אותו למתאים היטב למערכות דיגיטליות מגוונות.עם טריגר של שמיט בכניסת השעון שלו, הוא מנהל עיצוב דופק, ומכיל מעברים שונים של אות שעון.יכולת זו נדרשת למערכות בהן דיוק הדופק דינאמי כדי למנוע שגיאות ולשמור על דיוק.

אות השבת שעון נמוך מאפשר לו להגדיל את ספירות ולהעביר את אלה לפלט הפענוח כאשר השעון מתקדם.מהנדסים מעריכים את אמינותו ליצירת מערכות יציבות.ניהול המעבר המיומן שלה ממחיש את תפקידה באלקטרוניקה עכשווית.בשימוש נרחב בתצוגות דיגיטליות ומשימות רצף, הוא מדגיש את המשמעות של כל דופק.

כאשר משולבים בהגדרות מעשיות, עיצוב הדופק של הדלפק מקטין את מורכבות המערכת - תוך שהוא מביא לתכנון מתוחכם המוערך על פונקציונליות ואמינות.בנוסף, לתפקידי הספירה המסורתיים, CD4017BE מאיר גם ביישומים חדשניים הדורשים דיוק וגמישות.

החלפה ושווה ערך

• • CD4017BPWR

• • SN74HC4020N

CD4017BE סמל, טביעת רגל ותצורת סיכה

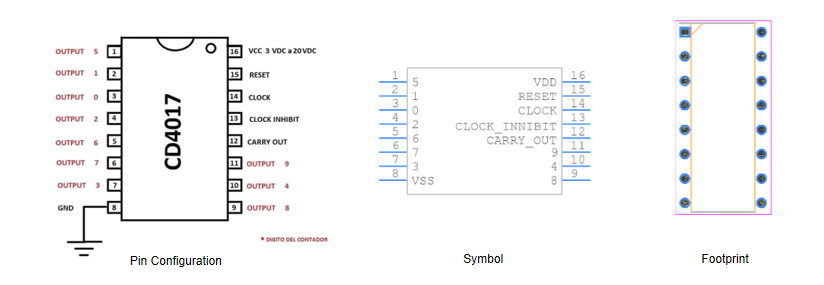

Fig. 1 Symbol, Footprint and Pin Configuration of CD4017BE

סיכות האחראיות לספירת תפוקות, המזוהות כ- Q0-Q9 (סיכות 1-7, 9-11), מספקות אותות מפתח אך אינם מסודרים ברצף.מעצבים מחברים לעתים קרובות תפוקות אלה לנוריות LED או לאינדיקטורים אחרים, ומציעים משוב בזמן אמת ביישומים שונים.יש להתייעץ עם דיאגרמות מעגלים כדי להבטיח קישוריות נכונה.כדי למנוע סיבוכים, יש לשמור על תפוקות בגבולותיהן.

חיבורי כוח וקרקע

• סיכה 8 משמשת כ- VSS/קרקע, המקשרת לקרקע המעגל ומשמשת כהפניה פעילה לרמות המתח.חיבור קרקע יציב מקטין רעש פוטנציאלי במעגלים דיגיטליים.

• סיכה 16, שכותרתה כ- VDD/VCC, משמשת כסיכת אספקת החשמל, המחוברת בדרך כלל למקור +5V.הצבת קבלים ניתוק ליד סיכה זו מייצבת את הכוח, ומפחיתה את תנודות המתח.מדד זה מסייע בשמירה על יציבות, ובכך מונע התנהגות שבב לא תקינה.

סיכות בקרה וניהול

• סיכה 12, המכונה ביצוע, עולה גבוה לאחר רכיבה על אופניים מ -1 ל -10, ומספקת אות נשיאה.זה מאפשר להחלפה בפעולות הדורשות ספירות מעבר ל -10.

• שעון הפעל, שהוקצה לסיכה 13, עוצר את הספירה בעת הגובה, משהות את הפעולה.תכונה זו מוכיחה ערך בסנכרון עם אירועים חיצוניים.

• סיכת השעון, המזוהה כסיכה 14, מניעה את תהליך הספירה, ומקדמת את הספירה עם כל דופק חיובי.חיבורים נוצרים בדרך כלל לטיימרים חיצוניים או לבקר מיקרו, דומיננטי לצורך בבקרת תזמון מדויקת במעגלים דיגיטליים.

• סיכה 15 היא סיכת האיפוס, שמאפשרת מחדש את רצף הספירה ל -1. דיוק בתזמון פעולת האיפוס מבטיחה שהרצף מתחיל כרצונך, המשמש במערכות אוטומטיות.

פרמטרים טכניים CD4017BE

תכונה של מוצר	ערך תכונה
יַצרָן	טקסס מכשירים
חֲבִילָה / מקרה	PDIP-16
אריזה	שְׁפוֹפֶרֶת
טֶכנוֹלוֹגִיָה	CMOS
ROHS סטָטוּס	לא רות תואם
לִסְפּוֹר קֶצֶב	5.5MHz
הפעלה מתח אספקה	3V ~ 18V
הפעלה טֶמפֶּרָטוּרָה	-55 מעלות צלזיוס ~ 125 מעלות צלזיוס
הַרכָּבָה סִגְנוֹן	בְּאֶמצָעוּת חוֹר
סְפִירָה שִׁיטָה	סינכרוני
מִספָּר של פיסות	10 סיביות
מִספָּר של סיום	16
מוּצָר סוּג	דֶלְפֵּק ICS

תכונות CD4017BE

ביצועי פלט מאוזנים

ה- CD4017BE מציג ביצועי פלט מאוזנים, ומספק פעולה קבועה על פני עשרת מצבי הפלט שלה.התנהגות אחידה זו מתאימה למשימות עם דרישות רצף מורכבות, כולל מערכות תצוגה ורודפי LED.

הגנה מפני פעולה סטטית וגמישה

המכשיר מיועד לחוסן, עמד בפריקה סטטית, ומשפר את אורך החיים והאמינות שלו בסביבות מגוונות.זה יכול לפעול ללא אות שעון, תוך שמירה על מצבי לוגיקה בהגדרות סטטיות.גמישות זו מוכיחה מועילה כאשר מודגש שימור אנרגיה או שהופעות אותות נדירות.

שימוש בכוח מינימלי

משיכת ההספק הנמוכה שלה הופכת את ה- CD4017BE המתאים לגאדג'טים המונעים על סוללות.הוא מתפקד היטב על פני טווחי מתח שונים (3V-15V), מה שהופך אותו להתאמה לכל דבר, החל ממכשירים ניידים למערכות גדולות יותר.

איפוס מנגנון

המכשיר כולל מנגנון איפוס, יכול לחזור במהירות למצב ידוע, להקל על פתרון בעיות ותמיכה בפעולה יציבה.בשימושים בהיגיון רצף, כאשר דיוק תזמון ושמירה על המדינה, תכונה זו מוכיחה כיתרון.

צדדיות חלוקת תדרים

ה- CD4017BE מצטיין בחטיבת התדרים, ומנהל פולסי קלט מגוונים לייצור עשרה תדרי פלט שונים.הרבגוניות שלה מוערכת בשעונים דיגיטליים ובעיצובים נגדיים.מינוף תכונות אלה דורש תכנון מעגלי תובנה כדי לייעל את הביצועים, תוך התייחסות לצרכים ספציפיים תוך התחשבות באתגרי יישום פוטנציאליים.

מנגנון תפעולי

ה- CD4017BE מגיב לפולסי שעון דרך סיכת ה- CLK שלו, כאשר כל דופק מפעיל ברצף סיכות פלט, ויוצר מחזור של ספירה חוזרת ונשנית.תהליך זה מתאים במיוחד ליישומים כמו חלוקת תדרים וספירת רצף, כאשר מוערכים התקדמות מסודרת.

אינטראקציה של דופק שעון

פולסי שעון מנחים את ה- CD4017BE, ומצית רצף מובהק.כל דופק עובר לסיכת הפלט שלאחר מכן, פעולה מחזורית מרכזית ביישומים כמו בקרת LED או יצירת אות מתוזמנים.קצב זה מהדהד את המורכבויות של העיתוי בתרחישים מעשיים.

יישום בחטיבת תדרים

קטעי CD4017BE שעונים פעימות עם עדינות, והופכים תדר גבוה יותר לתקנה עדינה יותר.זה הופך להיות נדרש ביצירת אותות שעון ספציפיים עבור מעגלים דיגיטליים שונים.במערכות מתוחכמות, סנכרון זה מאפשר פעולה חלקה, ומייצר קדנציה שלווה וקצבית של כניסות שעון.

ספירת רצף ורלוונטיותו

ספירת רצף מוצאת את מקומה בפעולות שלל.ה- CD4017BE מתזמרים מעבד את התזמון הדורש תזמון מדויק, ופעילויות הרמוניה כמו מערכות תנועה בהן זרימה מסתמכת על מרווחים מתוזמנים.באוטומציה זה מתאם באלגנטיות הפעלת מכונות, אריגת יעילות לקצב תעשייתי.

יישומים מגוונים של ה- CD4017BE

יישומי מחשוב

ה- CD4017BE מנהל פולסי קלט במכשירים כמו מקלדות ועכברים, ומשפר את ממשק המשתמש על ידי הבטחת הזנת נתונים ואינטראקציה מדויקים.דלפקים המיושמים במכשירים אלה מגבירים את ההיענות, היבט רציני בתחומים הדורשים דיוק ומהירות גבוהים, כמו משחק או עיצוב גרפי.

שימושים במכשור

בעולם המכשור, ה- CD4017BE מסייע בהיבטים מדידה כמו משקל ומעקב אחר תהליכי טיטרציה כימיים.הוא מנהל שלבים מרובים לקריאות חיישנים מעודנות, מה שמוביל למדידות מדויקות במעבדות.דיוק זה לא רק מחזק את אמינות הנתונים, אלא גם מתדלק שיטות מחקר חדשניות שנראות לעתיד.

בקרת אלקטרוניקה

כאשר הוא משובץ במערכות אלקטרוניות, ה- CD4017BE מפקח על זרימה ותזמון תפעולי, מה שמגפר את הפונקציונליות במכשירים כמו נגני DVD או מערכות AC.הבטחת עזרי תזמון אופטימליים בפיתוח פתרונות חסכוניים באנרגיה, הפחתת השימוש בחשמל והארכת תוחלת החיים של המכשיר, העומדת בביקוש ההולך וגובר לקיימות.

התקדמות בעיבוד נתונים

השימוש ב- CD4017BE בעיבוד נתונים מחדד את שיעורי הדיוק והעיבוד.תרומתו ליעילות המערכת ויציבותה ניכרת בציוד רשת, כאשר זרימת נתונים עקבית היא דומיננטית.על ידי הפעלת עיבוד אותות מדויקים, היא תומכת בתקשורת חלקה ומקלה על סיכונים של אובדן נתונים או שחיתות.

אוטומציה תעשייתית

בסביבות תעשייתיות, ה- CD4017BE שומר עין על אותות עקירה של מכונות, גורם אולטימטיבי לשליטה על תנועות וזוויות מדויקות.יישום זה משפר את קווי הרכבה אוטומטיים, כאשר המיקום המדויק מגביר את הפרודוקטיביות והאחידות.זה פותח דלתות לטכניקות אוטומציה מתוחכמות, מטפח שיטות ייצור חדשניות והעלאת התחרותיות התעשייתית.

יתרונות וחסרונות

יתרונות

הדלפק מדגים יכולת הסתגלות מדהימה, הפועלת ביעילות על פני טווח טמפרטורה רחב בין -40 ℃ ל- 125 ℃.תכנוןו כולל הגנה אנטי-סטטית, שיפור האמינות בהקשרים רגישים.מהנדסים מעריכים את מגוון אפשרויות החבילה הזמינות שלה - SOP14, TSSOP14 ו- DIP14 - המאפשרת שילוב חלק בעיצובים מרובים במעגלים.

ארכיטקטורת הדלפק של ג'ונסון מאפשרת מהירויות ספירה גבוהות, ומוכיחה כמועילה למדי במערכות דיגיטליות המופעלות ביישומים כמו טיימרים ורצפים.ארכיטקטורה זו מוערכת בעיקר להקלת המורכבות של מנגנוני תזמון מורכבים בעיצובים אלקטרוניים.

חסרונות

בעודו מציע יתרונות רבים, הדלפק מגיע עם מגבלות מסוימות.אין לו יכולת רענון דינאמית, תובע את הרענון שבשליטת השעון, מה שעלול להשפיע על הביצועים בתנאים ספציפיים.היעדר מנגנון העמדה על עצמו מחייב התערבות ידנית או מעגלים חיצוניים לאיפוס, ומוסיף שכבות של סיבוך לעיצובים מסוימים.

בנוסף, מגוון הדלפק מוגבל ל -10, ובכך דורש מונים משלימים לטווחים רחבים יותר, מה שעשוי להוות אתגרים במערכות עם צרכי ספירה נרחבים.למרות שלעתים קרובות מתרגלים נוקטים במפלס מונים מרובים כדי להתגבר על כך, זה יכול להוביל למורכבות מוגברת.

שאלות נפוצות [שאלות נפוצות]

1. למה משתמשים ב- CD4017BE?

ה- CD4017BE מצטיין בניהול משימות ספירת טווח נמוך, בטיפול ביעילות בספירות בין 0 ל -10. כדלפק עשור בן 10 שלבים של ג'ונסון, הוא מפשט את עיצוב המעגלים, מה שהופך אותו למושך בגלל יכולתו להפחית את המורכבות ולשמור על שטח-תורמים תורמיםמאוד לעיצוב יעילות.

2. מהו סוג אות הקלט של מונה CD4017BE?

הדלפק מקבל אותות דיגיטליים עשרוניים שונים.באופן ספציפי, אותות שעון, אותות איפוס ואותות השבתת השעון.צדדיות זו מאפשרת שליטה ותזמון מדויקות ביישומים דיגיטליים מגוונים, מה שהופך אותו למשימות מורכבות הדורשות דיוק.

3. מהו דלפק עשור של ג'ונסון?

דלפק ג'ונסון פועל באמצעות מערך של 5 סיביות המורכב מכפכפים D, ויוצר דלפק עשור מחזורי.מבנה זה מבטיח משמרות פלט אמינות ורצפים צפויים, ומציע יתרונות משמעותיים במעגלי לוגיקה רצופים מורכבים.

4. מהו טווח טמפרטורת ההפעלה של CD4017BE?

ה- CD4017BE, המתפקד על פני טמפרטורה רחבה בין -55 מעלות צלזיוס ל- 125 מעלות צלזיוס, מדגים יכולת הסתגלות ניכרת.חוסן זה משפר את ביצועיו בסביבות שונות, כולל התנאים הקשים הנמצאים בדרך כלל במסגרות תעשייתיות.

5. מהי שיטת האיפוס של מונה CD4017BE?

המציג מנגנון איפוס אסינכרוני, כל פלט פעיל מנוקה במהירות כאשר אות האיפוס נמוך.יכולת זו מאפשרת ליישום מחדש מהיר, לשפר את היענות המערכת ואמינות ביישומים המשתנים ללא הרף.
