משדר CC1101: גיליון נתונים, פינאוט וחלופות

ה- CC1101 מ- Texas Instruments הוא משדר GHZ Sub-1 GHz רב-תכליתי המספק פיתרון חסכוני ליישומים אלחוטיים מודעים לחשמל.מאמר זה בוחן את התכונות הטכניות שלו, Pinout ומפרטים, ומדגיש כיצד הוא תומך בביקוש ההולך וגובר למערכות תקשורת אלחוטיות יעילות ואמינות.

קָטָלוֹג

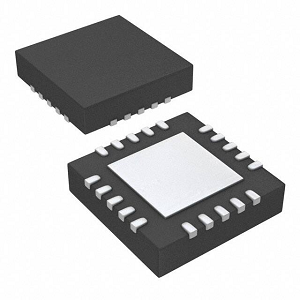

מהו CC1101?

מכשירי טקסס CC1101 בולט כמשדר חסכוני שנוצר במיוחד לתקשורת אלחוטית בטווח ה- GHz Sub-1.עיצובו מתמקד במזעור צריכת האנרגיה, מהדהד היטב בתוך להקות ISM ו- SRD בתדרים כמו 315, 433, 868 ו- 915 מגה הרץ.יתר על כן, הוא מציג יכולת הסתגלות על ידי שילוב להקות נוספות כמו 300-348 מגהרץ, 387-464 מגהרץ, ו- 779-928 מגהרץ, והופך את עצמו למגוון לנופים טריטוריאליים ורגולטוריים מגוונים.בתוך הארכיטקטורה שלה טמון מודם פס בסיס גמיש, מיומן בכדי להכיל פורמטים שונים של אפנון ולהשיג שיעורי נתונים של עד 600 קילובייט לשנייה.צדדיות זו מוצאת ערך ביישומים בהם דרישות העברת הנתונים משתנות.

ה- CC1101 משמש לצד בקר מיקרו, מלווה בכמה רכיבים פסיביים, ומדגיש שיטה מועדפת בתעשייה המנצלת בעיצוב מודולרי בצורה מועילה להגברת הביצועים המערכתיים.במצבים הדורשים טווח תקשורת מורחב, זיווג עם מאריך טווח CC1190 נפוץ.סינרגיה זו לא רק מגבירה את הרגישות של המכשיר אלא גם מגבירה את כוח הפלט שלה, ומשפרת את החוסן והאמינות של הרשת.התכונות של CC1101 חושפות את תפקידה המבטיח ביישומי ניהול מכשירים, מדידה חכמה ויישומי שלט רחוק שבהם היעילות, יחד עם גמישות אפנון.המודולריות המובנית ויכולת ההסתגלות שלה מגלמים פיתרון מדרגי המיועד לעמוד בקצב הנוף המשתנה של הטכנולוגיה, ומציע שהוא מקיים הבטחה להתקדמות מתמשכת בתקשורת אלחוטית.

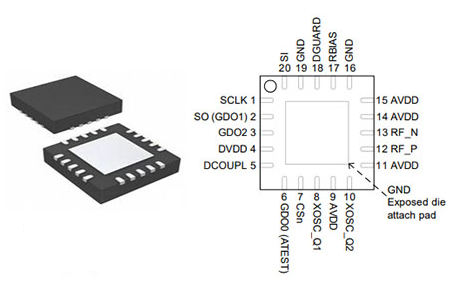

תצורת סיכה CC1101

סיכה לא	שם סיכה	תֵאוּר
1	SCLK	ממשק תצורה סידורי, קלט שעון
2	אז (GDO1)	ממשק תצורה סידורי, פלט נתונים.אופציונלי סיכת פלט כללית כאשר CSN גבוה
3	GDO2	סיכת פלט דיגיטלית לשימוש כללי: אותות בדיקה, FIFO אותות סטטוס, מחוון ערוץ נקה, פלט שעון, מחולק למטה XOSC, נתוני RX פלט סידורי
4	DVDD	1.8 - 3.6 וולט אספקת חשמל דיגיטלית עבור קלט/פלט דיגיטלי ו עבור רגולטור מתח הליבה הדיגיטלי
5	Dcoupl	1.6 - 2.0 V פלט אספקת חשמל דיגיטלי לניתוק. הערה: סיכה זו מיועדת לשימוש עם CC1101 בלבד.לא ניתן להשתמש בזה לספק מתח אספקה ​​למכשירים אחרים
6	GDO0 (ATEST)	סיכת פלט דיגיטלית לשימוש כללי: אותות בדיקה, FIFO אותות סטטוס, מחוון ערוץ נקה, פלט שעון, מחולק למטה XOSC, נתוני RX פלט סידורי, נתוני TX קלט סידורי.משמש גם כמבחן אנלוגי קלט/פלט לבדיקת אב -טיפוס/ייצור
7	CSN	ממשק תצורה סידורי, בחר שבב
8	Xosc_q1	פין מתנד קריסטל 1, או קלט שעון חיצוני
9	AVDD	1.8 - 3.6 וולט חיבור אספקת חשמל אנלוגית
10	Xosc_q2	פין מתנד קריסטל 2
11	AVDD	1.8 - 3.6 וולט חיבור אספקת חשמל אנלוגית
12	RF_P	אות קלט RF חיובי ל- LNA במצב קבלה.חִיוּבִי אות פלט RF מ- PA במצב שידור
13	Rf_n	אות קלט RF שלילי ל- LNA במצב קבלה.שְׁלִילִי אות פלט RF מ- PA במצב שידור
14	AVDD	1.8 - 3.6 וולט חיבור אספקת חשמל אנלוגית
15	AVDD	1.8 - 3.6 וולט חיבור אספקת חשמל אנלוגית
16	GND	חיבור קרקע אנלוגי
17	RBIAS	נגן הטיה חיצוני לזרם התייחסות
18	דגארד	חיבור אספקת חשמל לבידוד רעש דיגיטלי
19	GND	חיבור קרקע לבידוד רעש דיגיטלי
20	סִי	ממשק תצורה סידורי, קלט נתונים

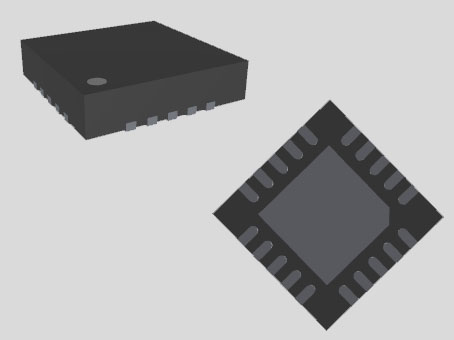

CC1101 סמל, טביעת רגל ודגם CAD

מאפיינים של ה- CC1101

ביצועי RF

מודול CC1101 משלב רגישות גבוהה עם יעילות כוח, ומציע עד +12 dBM של כוח תפוקה הניתן לתכנות תוך צריכת אנרגיה מינימלית.זה הופך אותו לאידיאלי למכשירים מודעים לאנרגיה, במיוחד במערכות IoT בהן חיי סוללה ארוכים חשובים.על ידי איזון בין רגישות ושימוש באנרגיה, המודול משפר את טווח התקשורת ואת עמידות המכשירים.

תכונות אנלוגיות

ה- CC1101 תומך בטכניקות אפנון מרובות, כוונון תדר מהיר וכולל חיישן טמפרטורה משולב.תכונות אלה מספקות גמישות ואמינות בסביבות שונות, מה שמקל על התאמת אסטרטגיות תקשורת לצרכים ספציפיים.פיצוי טמפרטורה ואפשרויות אפנון דינאמיות משפרות את הביצועים בתנאים מאתגרים.

תכונות דיגיטליות

ה- CC1101 כולל כלים דיגיטליים מתקדמים כמו טיפול במנות, ממשק SPI גמיש, איתור אלחוטי והלבנת נתונים.אלה מבטיחים העברת נתונים מאובטחת ויעילה, ומשפרת את יציבות המערכת ואת המהירות.ניהול המנות המותאמת שלו משפר את הביצועים במערכות דיגיטליות מורכבות, מה שהופך אותו לאידיאלי לתקשורת אלחוטית אמינה.

יעילות כוח

ה- CC1101 יעיל מאוד בכוח, מצייר רק 200 NA במצב שינה ומציג הפעלה מהירה ויכולות Wake-on-Radio.צריכת חשמל נמוכה זו מרחיבה את חיי הסוללה, ומפחיתה את הצורך בהחלפות תכופות, החשובות למכשירים כמו חיישנים מרוחקים ואלקטרוניקה.

מאפיינים כלליים

עם עיצוב קומפקטי ורכיבים חיצוניים מינימליים, CC1101 עומד בסטנדרטים אירופיים וגם בארה"ב.גודלו הקטן ותאימות הרגולציה שלו הופכים אותו למגוון לשווקים גלובליים.פשט עיצובים תוך שמירה על תאימות החוסן עם פרקטיקות תעשייתיות מודרניות, מה שמבטיח שילוב קל על פני יישומים שונים.

CC1101 מפרטים טכניים

מפרטים טכניים, תכונות ופרמטרים של ה- CC1101, יחד עם רכיבים הדומים ל- Texas Instruments CC1101RGP.

סוּג	פָּרָמֶטֶר
סטטוס מחזור חיים	פעיל (עודכן לאחרונה: לפני 4 ימים)
צור ציפוי	זָהָב
סוג הרכבה	הר השטח
מספר הסיכות	20
טמפרטורת הפעלה	-40 מעלות צלזיוס ~ 85 מעלות צלזיוס
קוד JESD-609	E4
סטטוס חלק	פָּעִיל
מספר הסיומות	20
מתח - אספקה	1.8V ~ 3.6V
טמפרטורת שיא מחדש (CEL)	280
מתח אספקה	3V
עוֹמֶק	4.15 מ"מ
מספר חלק בסיס	CC1101
כוח - פלט	12dbm
קצב נתונים (מקסימום)	800kbps
זמן ההובלה של המפעל	6 שבועות
הַר	הר השטח
חבילה / מקרה	כרית חשופה 20-VQFN
מִשׁקָל	69.994479mg
אריזה	שְׁפוֹפֶרֶת
קוד PBFREE	כֵּן
רמת רגישות לחות (MSL)	3 (168 שעות)
סוּג	TX/RX בלבד
מיקום מסוף	מְרוּבָּע
מספר הפונקציות	1
מגרש מסוף	0.5 מ"מ
תֶדֶר	300MHz348MHz, 387MHz464MHz, 779MHz ~ 928MHz
צְפִיפוּת	0 ב
RF Family/Standard	איסם כללי < 1GHz
ממשקים סידוריים	SPI
הנוכחי - מקבל	14.3mA ~ 17.1mA
זרם - שידור	12.3mA ~ 34.2mA
מספר המקלטים	1
אִפְנוּן	2FSK, 4FSK, ASK, GFSK, MSK, OOK
רגישות (DBM)	-116 DBM
מֶשֶׁך	4 מ"מ
עוֹבִי	930 מיקרומטר
גוֹבַה	1 מ"מ
רוֹחַב	4 מ"מ
התקשות קרינה	לֹא
עופרת חופשית	עופרת חופשית
להגיע ל- SVHC	אין SVHC
סטטוס ROHS	תואם ROHS3

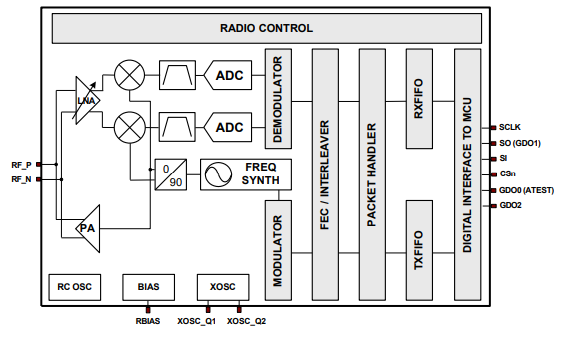

תרשים בלוק פונקציונלי של ה- CC1101

התרשים שלמעלה מציג את המבנה הבסיסי CC1101, המשתמש בתכנון מקלט נמוך-אם.ראשית, מגבר הרעש הנמוך (LNA) מחזק את אות ה- RF.לאחר מכן אות זה מומר לתדר ביניים (IF) אותות בשני רכיבים (I ו- Q).אותות אלה מסופקים דיגיטליים באמצעות ממירים אנלוגיים-דיגיטליים (ADC).לאחר דיגיטציה, מבוצעים תהליכים כמו בקרת רווח אוטומטית (AGC), סינון ערוצים, דמודולציה וסנכרון של ביטים ומנות.להעברה, CC1101 מייצר אותות RF ישירות באמצעות סינתזת תדרים.

במצב קבלה, סינתיסייזר התדרים של השבב משתמש ב- LC VCO על השבב ובמחליף שלב של 90 מעלות כדי ליצור את האותות המקומיים (LO) (I ו- Q) הדרושים להמרת האות.גביש המחובר לסיכות XOSC Q1 ו- XOSC Q2 מספק את תדר ההתייחסות לסינתיסייזר ולשעונים עבור ה- ADC והמעגלים הדיגיטליים.ממשק SPI של 4 חוטים משמש לתצורה וגישה לנתונים, ואילו פס הבסיס הדיגיטלי מנהל הגדרות ערוצים, טיפול במנות ואחסון נתונים.

מעגל יישומים CC1101

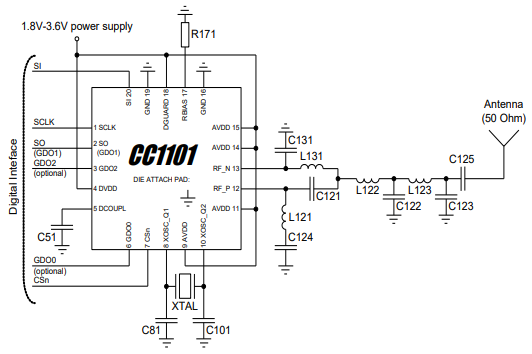

מעגל יישומים והערכה אופייני 315/433 מגה הרץ (למעט קבלים ניתוק אספקה)

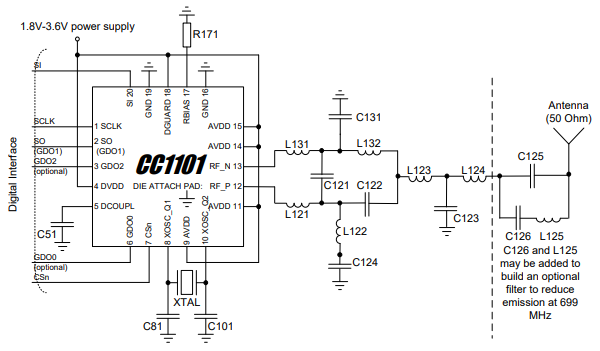

מעגל יישומים והערכה אופייני 868/915 מגה הרץ (למעט קבלים ניתוק אספקה)

אלטרנטיבות ל- CC1101

מספר חלק	תֵאוּר	יַצרָן
CC1100ERGPT	משדר אלחוטי של תת-1-GHZ עם עוצמה נמוכה עבור China ו להקות תדר ביפן 20 -QFN -40 עד 85	מכשירי טקסס
MD59-0049RTR	מעגל RF ו- Baseband, PQCC20, 4 מ"מ, פלסטיק, MLF-20	מקום
CC1101RTKRG3	מעגל טלקום IC, סלולרי, RF ו- Baseband, PQCC20, 4 X 4 מ"מ, ירוק, פלסטיק, QLP-20, מעגל טלפון סלולרי	מכשירי טקסס
CC1101RTK	מעגל טלקום, סלולרי, RF ו- Baseband, PQCC20, 4X4 מ"מ, ירוק, פלסטיק, QLP-20	מכשירי טקסס
CC1101RTKG3	מעגל טלקום, סלולרי, RF ו- Baseband, PQCC20, 4X4 מ"מ, ירוק, פלסטיק, QLP-20	מכשירי טקסס
CC1101RGP	חבילה / מקרה 20-VFQFN כרית חשופה, מספר הסיכות 20, תדר 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, זרם - מקבל 14.3mA ~ 17.1mA, זרם - שידור 12.3mA ~ 34.2mA, רגישות -116 dBM, מתח אספקה ​​3 וולט, מגרש מסוף 0.5 מ"מ	מכשירי טקסס
CC115LRGPR	חבילה / מקרה 20-VFQFN כרית חשופה, מספר הסיכות 20, תדר 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, זרם - מקבל 13.9mA ~ 15.9mA, זרם - שידור 12.3mA ~ 31.1mA, רגישות -112 DBM, מתח אספקה ​​3 וולט, מגרש מסוף 0.5 מ"מ	מכשירי טקסס
CC1100RTKR	חבילה / מקרה 20-VFQFN כרית חשופה, מספר הסיכות 20, תדר 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, זרם - מקבל 13.3mA ~ 15.9mA, זרם - שידור 12.3mA ~ 34.2mA, רגישות -111 DBM, מתח אספקה ​​3 וולט, מגרש מסוף 0.5 מ"מ	מכשירי טקסס
CC110LRGPR	חבילה / מקרה 20-VFQFN כרית חשופה, מספר הסיכות 20, תדר 315 מגה הרץ, 433 מגה הרץ, 868 מגה הרץ, 915 מגה הרץ, מתח אספקה ​​3 וולט, מגרש מסוף 0.5 מ"מ	מכשירי טקסס
CC1100RTK	חבילה / מקרה 20-VFQFN כרית חשופה, מספר הסיכות 20, תדר 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, זרם - מקבל 14.3mA ~ 17.1mA, זרם - שידור 12.3mA ~ 34.2mA, רגישות -116 dBM, מתח אספקה ​​3 וולט, מגרש מסוף 0.5 מ"מ	מכשירי טקסס

יישומים של CC1101

ה- CC1101 הוא משדר אלחוטי לאולטרה-נמוך במיוחד המיועד ליישומי GHz תת-1, אידיאלי לתרחישים בהם נדרשת תקשורת חסכונית באנרגיה.הרבגוניות שלה הופכת אותו ליקר במערכות אבטחה, אוטומציה, פעולות תעשייתיות וטכנולוגיות מתפתחות כמו IoT.

מערכות אבטחה

ה- CC1101 משפר את מערכות האבטחה האלחוטיות על ידי הפעלת מכשירים בעלי עוצמה נמוכה וארוכת טווח כמו גלאי תנועה וחיישני אזעקה.היעילות שלה מצמצמת את הצורך בתחזוקה תכופה, ומבטיחה ניטור ללא הפרעה וחיי סוללה מורחבים.

פתרונות אוטומציה

באוטומציה ביתית ותעשייתית, CC1101 תומך בתקשורת חלקה בין מכשירים, ומאפשר למערכות חכמות לפקח על מדדים סביבתיים ולייעל אופטימיזציה של השימוש באנרגיה.זהו מרכיב מרכזי בבניית סביבות מגורים ועבודה יעילות ומסתגלות יותר.

תהליכים תעשייתיים

ה- CC1101 מקל על תקשורת אלחוטית אמינה במגדרות תעשייתיות מאתגרות, ומאפשר ניטור ושליטה מרחוק של מכונות.זה משפר את הבטיחות, מצמצם את השבתה ומשפר את היעילות התפעולית, במיוחד כאשר פתרונות קוויים אינם מעשיים.

טכנולוגיות מתפתחות ו- IoT

הגמישות של ה- CC1101 הופכת אותו למועמד חזק ליישומי אינטרנט של דברים (IoT), התומך ברשתות בעלות עוצמה נמוכה, רחבה.כאשר IoT מתרחב, ה- CC1101 נהדר ביצירת מכשירים חכמים ויעילים באנרגיה המתקשרים בצורה חלקה על פני מערכות קשורות זו בזו.

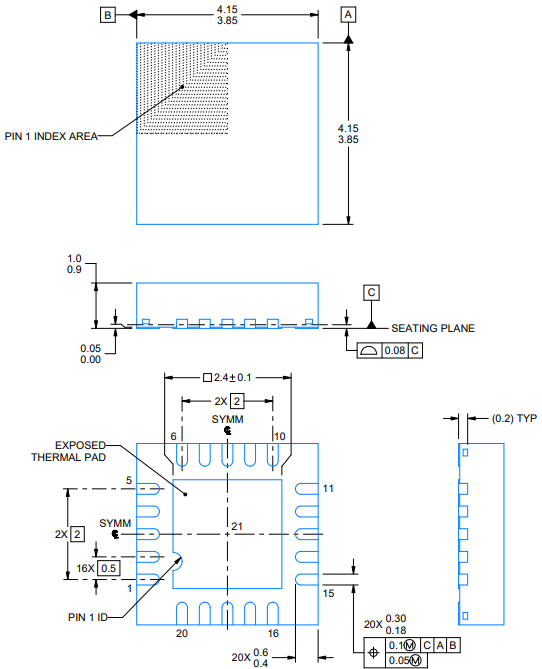

חבילה ל- CC1101

CC1101 מידע על יצרן

בנוף התחרותי של תעשיית המוליכים למחצה, מכשירי טקסס נבדלים על השפעתו על חידושים בעיבוד אנלוגי ומוטבע.משדר ה- RF של החברה CC1101 של החברה מדגים את הכונן הבלתי נלאה שלהם לעבר זיקוק טכנולוגיות תקשורת.מכשיר זה לא רק מעוצב בדייקנות, אלא גם מוצא את השימוש בו במגזרים מגוונים, כולל אוטומציה ביתית ותעשייתית בהן מערכות אלחוטיות יציבות ויעילות.מכשירי טקסס משגשגים על מסירות בלתי מעורערת לחלוצי טכנולוגיות חדשות ופיתוח מוצרים המהדהדים עם מגמות התעשייה הנוכחיות.הפילוסופיה שלהם מונעת על ידי השאיפה למזג טכנולוגיה חדישה עם שימושים מעשיים.מוצרי TI מיוצרים באמצעות שיפורים חוזרים ונשנים כדי להבטיח שהם משתלבים בצורה חלקה במערכות שונות, ומציגים יכולת הסתגלות העומדת בדרישות מגוונות.
