Arduino Mega 2560 הסביר: תכונות, פינאוט ואיך זה עובד?

מגה 2560 Arduino 2560 עומדת כאבן יסוד המציעה פלטפורמה חזקה שנבנתה סביב בקר המיקרו AMEGA2560 החזק.Mega 2560, הידועה בזכות הרבגוניות שלו, פתחה אפשרויות חדשות באוטומציה, ומאפשרת לך מכל רמות המיומנות לעסוק בפרויקטים חדשניים.החל מתקני אמנות אינטראקטיביים ועד מערכות אוטומציה ביתיות מורכבות, העיצוב והתאימות הידידותי למשתמש של לוח זה עם מגוון סביבות תוכנה הופכים אותו למועדף על חובבים, מחנכים ואנשי מקצוע.במאמר זה אנו בוחנים את התכונות, תצורת הסיכה ויישומים בפועל של Arduino Mega 2560, ומדגימים את תפקידה העיקרי באלקטרוניקה ואוטומציה.

קָטָלוֹג

1. בחינת המגה של ארדואינו 2560

2. ניתוח מעמיק של מפרט המגה של ארדואינו

3. תצורת סיכה של Arduino Mega

4. פוטנציאל של Arduino Mega 2560

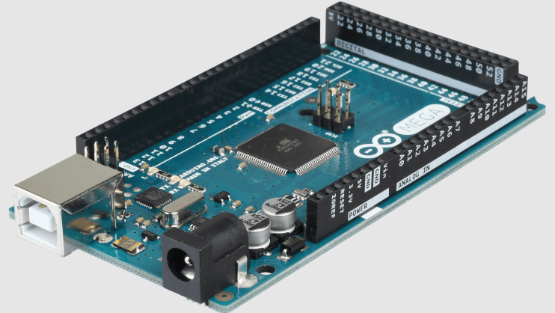

Arduino Mega 2560 Explained: Features, Pinout, and How It Works?

לחקור את המגה של ארדואינו 2560

לוח המיקרו -בקר Arduino 2560 מתרכז במרכז השבב ATMEGA2560 ההסתגלות, ומציג מגוון של תכונות אידיאליות למאמצים אלקטרוניים מורכבים.זה כולל 54 סיכות קלט/פלט דיגיטליות, 16 כניסות אנלוגיות, ו -14 תפוקות PWM - הגשתו מתאימות לכל דבר, החל מעיצובים פשוטים ועד יצירות מורכבות כמו רובוטיקה ואוטומציה תעשייתית.ה- Arduino Mega 2560 מקל על ארבע יציאות תקשורת סדרתית (UARTS), ומאפשר אינטראקציות נתונים חלקות עם מכשירים אחרים.איכות זו משרתת היטב בפרויקטים הדורשים זרמי נתונים מרובים או מעורבות במכשירים בו זמנית, תומכים ביישומים כמו IoT ורשתות חיישנים מתוחכמות.

הלוח מצויד במתנד של 16 מגה הרץ, כותרת ICSP, אפשרויות חשמל מגוונות, קישוריות USB וכפתור איפוס.הוראות כאלה מאפשרות לך לשלב בצורה חלקה את הלוח במערכים שונים, ומכוונים להפעלה יציבה אפילו בנסיבות מאתגרות.סיכות נוספות, כולל SCL, SDA ו- IOREF, מגדילות את היקף הקישוריות שלה.הם מאפשרים למפתחים להרחיב את המערכת ללא מאמץ עם מגנים שונים, ומעוררים חדשנות ומקוריות בתפיסת הפרויקט.תאימות זו עם מגן מדורגי ומגנים מודרניים מטפחת אווירת התפתחות אדפטיבית.

ניתוח מעמיק של מפרט המגה של ארדואינו

מִפרָט	פרטים
בקר מיקרו	ATMEGA2560
הפעלה מֶתַח	5 וולט
מוּמלָץ מתח קלט	7 עד 12 וולט
קֶלֶט טווח מתח	6 עד 20 וולט
דִיגִיטָלי סיכות קלט/פלט	54 (15 PWM פלט מסוגל)
אנלוגי סיכות קלט	16
זֶרֶם יָשָׁר זרם לפין קלט/פלט	40 אִמָא
זֶרֶם יָשָׁר זרם עבור PIN 3.3 וולט	50 אִמָא
הֶבזֵק זֵכֶר	256 KB (8 kB עבור מטען אתחול)
Sram	8 KB
EEPROM	4 KB
שָׁעוֹן מְהִירוּת	16 MHz
USB שבב מארח	MAX3421E
לוּחַ מֶשֶׁך	101.52 מ.מ.
לוּחַ רוֹחַב	53.3 מ.מ.
לוּחַ מִשׁקָל	36 גרם

תצורת סיכה של Arduino Mega

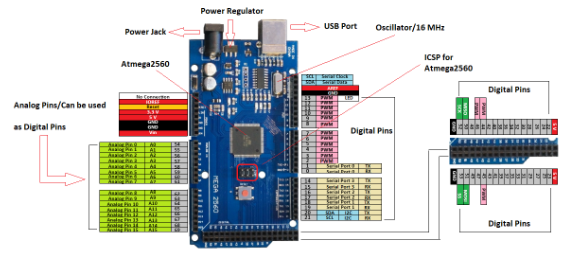

Fig.1 Arduino Mega Pin Configuration

לוח המגה של Arduino 2560 מתהדר במערך סיכה ייחודי, ומכיל משימות דיגיטליות ואנלוגיות כאחד.יכולת הסתגלות זו מזמינה אתכם להתאים אישית סיכות בהתאם למגוון צרכי הפרויקט.עם יכולת זיכרון ויכולת עיבוד בשפע, זה מתאים למיזמים מתוחכמים.

סיכות כוח

הלוח כולל סיכות כוח כמו 3.3 וולט ו -5 וולט, לצד סיכות GND מרובות לזרימת כוח יציבה.סיכת ה- VIN תומכת בכניסות חשמל מותאמות, המותאמות לתצורות מורכבות.

איפוס ובדיקה תכונות

סיכת איפוס ייעודית מאפשרת הפעלה מחדש של מערכת חלקה, אינסטרומנטלית במהלך ניפוי באגים וניסויים איטרטיביים.יתר על כן, נורית LED על סיפונה ב- PIN 13 מקלה על בדיקות ראשוניות, ומוכיחה את שוויו כאשר משוב חזותי הופך לדחוף.

יציאות תקשורת

תקשורת סדרתית מופעלת באמצעות סיכות TX ו- RX, שימושיות לפרויקטים עם שיתוף נתונים בפועל.הגדרה זו נותרה ראשונית ביצירת מערכות תקשורת אמינות.

פונקציות ותאימות

היכולת לטפל בשישה הפרעות חיצוניות משפרת את תפקיד הדירקטוריון ביישומים דינמיים, שבהם תגובות אירועים מיידיות הן דינאמיות.סיכת ה- AREF מבטיחה קריאות אנלוגיות מדויקות, זיקוק דיוק נתוני חיישן.

ניהול נתונים ופרוטוקול SPI

סיכות 20 ו -21 מקלות על ניהול נתוני I2C עם ציוד היקפי.לצרכי נתונים במהירות גבוהה, תקשורת SPI בולטת כשיטה אמינה, תוך התאמה עם נוהלי התעשייה.

תאימות למגנים

התאימות למגנים שונים מדגישה את יישור המתח הקפדני כדי למנוע נזק לחומרה, מהדהד חוויות קולקטיביות המתעדפות סיבולת מערכת.

יכולות תכנות ורב משימות

באמצעות IDE Arduino, הבנוי על שפת C, חניכת התוכנית נטולת טרחה בגלל מטען האתחול המובנה.למרות שה- IDE חסר ריבוי משימות ילידיות, מערכות כמו RTX ו- Freertos יכולות להרחיב יכולות אלה, ולהציג את גמישות הדירקטוריון.

פוטנציאל של Arduino Mega 2560

ה- Arduino Mega 2560 מסמן צעד ראוי לציון קדימה מגרסאות קודמות, שתוכנן בקפידה להתמודד עם משימות מאתגרות כמו ניטור טמפרטורה, מסגרות IoT וטכנולוגיית הדפסת תלת מימד.יכולות הקלט/פלט העצומות שלה מבדילות אותו מלוחות פשוטים יותר, מה שהופך אותו לבחירה אידיאלית ליישומים מורכבים.היכולת של הדירקטוריון להתחבר למספר חיישנים ומפעילים ממקמת זאת היטב לפרויקטים מורכבים הדורשים הן כוח עיבוד והן יכולת הסתגלות.המגה 2560 מתהדרת בבקר המיקרו ATMEGA2560, עם עלייה בזיכרון ועיבוד יכולת.זה מאפשר ניהול יעיל של משימות תובעניות כמו טיפול בנתונים בזמן אמת בסביבות חכמות.קיבולת זיכרון נוספת מאפשרת אלגוריתמים עתירת משאבים, היבט משכנע למערכות מורכבות.

בתחומי IoT ו- Automation, הקישוריות עולה במרכז הבמה.הלוח תומך בפרוטוקולי תקשורת מרובים, ומציע גמישות עם מכשירים ומערכות מגוונות.קישוריות עשירה זו תומכת באינטגרציה בתרחישים הכוללים רכיבי חומרה שונים - תוויות שנצברו מיישומים בפועל באוטומציה תעשייתית ובמערכי אבטחה ביתית.מגה 2560 מצויד במספר סיכות דיגיטליות ואנלוגיות, מספק ממשק רחב עם מודולים וציוד היקפי שונים.רוחב זה מעודד יצירת פרויקטים רב -פונקציונליים שבהם שליטה בו זמנית ורכישת נתונים הם דינמיים.חוויות ברובוטיקה ורשתות חיישנים בקנה מידה גדול ממחישות את כוח הדירקטוריון בניהול משימות מקבילות רבות.

יכולת ההסתגלות של מגה 2560 מבטיחה את יעילותו על פני מגוון רחב של יישומים.זה מתפקד היטב בהגדרות הדורשות חוסן ומדרגיות, מה שהופך אותו לבחירה אמינה לסביבות ניסוי וייצור.הרבגוניות שלה נמשכת בעיצובים תעשייתיים חינוכיים ומורכבים כאחד.המערכת האקולוגית של ארדואינו מועשרת על ידי קהילה מקוונת עצומה ותיעוד מפורט.תפאורה תומכת זו מסייעת לפתרון בעיות ומעוררת חדשנות, ומניעה אותך לעצב פתרונות המצאה.מעורבות בקהילה זו לעיתים קרובות מעוררת פריצות דרך בפיתוח פרויקטים, בזכות חילופי רעיונות ואסטרטגיות קולקטיביים.
