הכל אודות SG3524 המסדיר את בקר PWM IC

המעגל המשולב SG3524 הוא אבן יסוד רב -תכליתית וחזקה באלקטרוניקה חשמל, הנמצאת בשימוש נרחב באספקת חשמל, ממירים, והחלפת רגולטורים ליישומי תעשייה, רכב וצרכנים.שילוב פונקציות מפתח כמו ויסות מתח, בקרת תדרים וייצור PWM בחבילה יחידה, מפשט עיצובים מורכבים תוך הפעלת מערכות חשמל קומפקטיות ואמינות.יכולת ההסתגלות שלה משתרעת על שימושים מגוונים, מאנרגיה מתחדשת ועד מכשירים יומיומיים, מה שהופך אותו למרכיב בסיסי באלקטרוניקה מודרנית.מאמר זה בוחן את המפרט, התכונות והיישומים שלו, ומספק תובנות מעשיות כדי למקסם את הפוטנציאל שלו בתרחישים.

קָטָלוֹג

תצורת סיכה

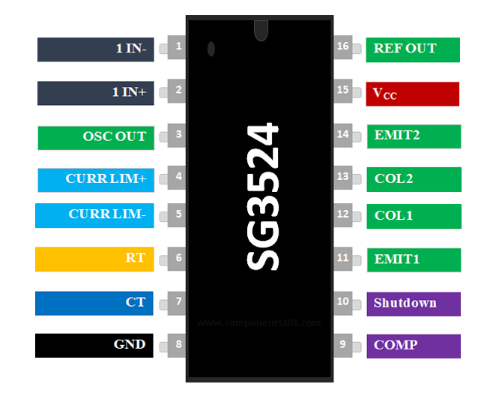

מספר סיכה	שם סיכה	תֵאוּר
1	1	הפוך קלט למגבר השגיאה 1
2	1in+	קלט ללא הפוגה למגבר שגיאות 1
3	OSC החוצה	פלט מתנד
4	Curr Lim+	קלט מגבר מגביל זרם חיובי
5	Curr Lim-	קלט מגבר מגביל זרם שלילי
6	RT	מסוף נגד המשמש להגדרת תדר המתנד
7	CT	מסוף קבלים המשמש להגדרת תדר המתנד
8	GND	סיכת קרקע
9	COMP	סיכת פיצוי מגבר שגיאה
10	הַשׁבָּתָה	כיבוי מכשירים
11	פול 1	מסוף פולט של פלט BJT 1
12	קול 1	מסוף אספן של פלט BJT 1
13	קול 2	מסוף אספן של פלט BJT 2
14	פול 2	מסוף פולט של פלט BJT 2
15	VCC	אספקה ​​חיובית
16	Ref Out	פלט רגולטור הפניה

תכונות ומפרט

פָּרָמֶטֶר	מפרט/תכונה
מתח אספקה	8V עד 40V
מתח יציאה	4.6 וולט עד 5.4 וולט
זרם פלט	50 mA
מספר תפוקות	2 תפוקות
טופולוגיה	דחיפה, באק, זבוב גב, קדימה, דחיפה
תדר מיתוג	722 קילו הרץ
מחזור חובה - מקסימום	45%
זמן סתיו	100 ns
זמן עלייה	200 נ.ס.
סוגי חבילות	חבילות PDIP, PDSO ו- SOIP של 16 פינים
ICS שווה ערך/תחליף	UC3843- TL3842- TL494
בקרי PWM אלטרנטיביים	UC2842- SG2524

יישום ה- SG3524

ה SG3524 מנהל ביעילות המרת כוח, המחייב רק כמה רכיבים חיצוניים.מעגל משולב זה (IC) מתאים היטב ליישומים מגוונים כמו ספקי כוח וממירים, ומאפשר לך לרתום את יכולת ההסתגלות שלו.הפוטנציאל האמיתי שלו נפרש באמצעות חיפוש ידני, בו תצורות יעילות מגבירות את יכולותיה.

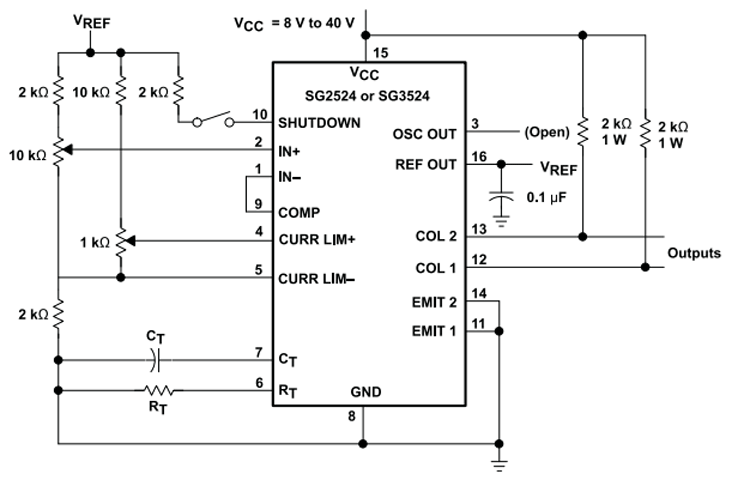

ה- IC פועל בצורה חלקה בטווח מתח של 8 וולט עד 40 וולט.שילוב נגד תזמון (RT) וקבל (CT) ממלא תפקיד דינאמי בייצוב התדרים.העיצוב הפשוט משפר את האמינות.תובנות מניסיון אישי מצביעות על כך שהבחירה בערכי RT ו- CT משפיעה באופן משמעותי על היציבות והיעילות של המערכת.יישור סיכת הסיכה שאינה הפוגה עם סיכת ההתייחסות תוך חיבור סיכות הפוך לסיכה Comp היא טכניקה המטפחת משוב ושליטה אופטימליים.

החיבורים החיצוניים של RT ו- CT מגדירים את תדר המתנד.התצורה המדויקת של חיבורים אלה חובה בגלל השפעתם העמוקה על הפונקציונליות הכוללת של המכשיר.בתרחישים בפועל, בחירת רכיבים עם דיוק היא לרוב גורם מכריע להשגת יציבות התדרים הרצויה.מגבר השגיאה מסייע, מכיוון שהוא כל הזמן מנוגד לתנודות באמצעות השוואה מתמשכת בין הפלט שנדגם למתח התייחסות, וכתוצאה מכך התאמות אותות PWM.תצפיות במהלך בדיקות מעגלים מדגימות כי מנגנון זה משמש לשמירה על שלמות הפלט.

יישומי ה- SG3524

מחשבים שולחניים

ה- SG3524 ממלא תפקיד בולט בניהול כוח במחשבים שולחניים, תוך שמירה על רכיבים מורכבים באמצעות ויסות מתח מדויק.שבב זה משפר את הזרימה התפעולית של חומרה פנימית, וממקסם את השימוש באנרגיה תוך הפחתת הפסולת.ככל שהמחשוב ממשיך להתקדם, הסתגלות מתמשכת וניסויים הם דינאמיים במסגרות אספקת החשמל לזיקוק לפונקציונליות מעולה.

תנורי מיקרוגל ושימור אנרגיה

בעולם התנורים במיקרוגל, SG3524 מבטיח בקרת רמת חשמל קפדנית, ומגביר את יעילות הבישול בעין על שימור האנרגיה.הרבגוניות שלה בהסתגלות לטכנולוגיות מיקרוגל מגוונות מציגה את מקומה במכשירים קולינריים מודרניים.עם שיפורים באלגוריתמי הבקרה, קיים פוטנציאל לקידום נוסף של דיוק בישול ושימוש באנרגיה.

תשתיות שרת ועקביות כוח

שרתים, אולטימטיביים למערכות תמיכה דיגיטליות, תלויים בזרימת כוח קבועה.ה- SG3524 מסייע בשמירה על אמינות המרה ועקביות בתנאים מגוונים, ומאפשר פעולות חלקות.בחינת אסטרטגיות קירור חדשות יכולות לשפר את התרומה של SG3524 לשמירה על סטנדרטים תפעוליים גבוהים במרכזי נתונים.

אנרגיה מתחדשת ומיקרו-סולארי מיקרו

שילוב ה- SG3524 במיקרו-פרטי סולארי מדגיש את תפקידו המפתח במיזוג כוח סולארי עם שימושים יומיים.העניין הגובר באנרגיה מתחדשת דרישות המרה מדויקת;הגמישות של השבב תומכת בחידושים טכניים סולאריים מתמשכים.התקדמות מדעי החומר העתידית עשויה להגביר משמעותית את יעילות ההמרה.

שימוש באנרגיה במכונות כביסה

SG3524 מווסת במודלים שונים של מכונות כביסה, מווסת את חלוקת הכוח, ומאפשר מחזורי שטיפה חסכוניים בחשמל.מכונות מודרניות משתמשות בכך כדי להציע הגדרות רגישות לאנרגיה.חידוש עם טכנולוגיות מוטוריות חדשות עשוי להפחית עוד יותר את טביעות הרגל הסביבתיות של המכונות הללו.

שיפורים באופניים חשמליים

אופניים חשמליים משתמשים ב- SG3524 לבקרת מנוע חשמלית מיומנת, ומניבים חווית רכיבה חלקה יותר.ה- CHIP מאזן את השימוש בסוללות עם צרכי הביצועים, ומקדם את האופניים הללו כפתרונות נסיעות בר -קיימא.שילוב AI במערכות ניהול סוללות יכול לסלול את הדרך לחידושי אנרגיה חכמים.

טלקומוניקציה ויעילות כוח AC/DC

בתקשורת, ה- SG3524 משמש לשינוי כוח AC/DC יציב, פעיל לשירותים ללא הפרעה.זה תומך ביעילות אנרגטית ברשתות.התקדמות מוליכים למחצה עשויה להציע חיסכון אנרגיה משופר, לא יסולא בפז לשמירה על מערכות רציניות אלה.

אמינות גלאי עשן

באזעקות עשן, השבב מבסס את תפקודו במכשירי בטיחות נחוצים, ומבטיח ניהול כוח אמין בתנאים משתנים לגילוי עשן מדויק.ניטור ביצועים בפועל יכול לשכלל ולהגביר את אמינות המערכת.

טכנולוגיית אנרגיה סולארית והתקדמות קיימות

ה- SG3524 מקל על המרת אנרגיה יעילה בממירי סולארי, ותומך ביוזמות קיימות נרחבות.פונקציה זו מדגישה את תפקיד הטכנולוגיה האמינה בהקצה מלאה על פוטנציאל סולארי.

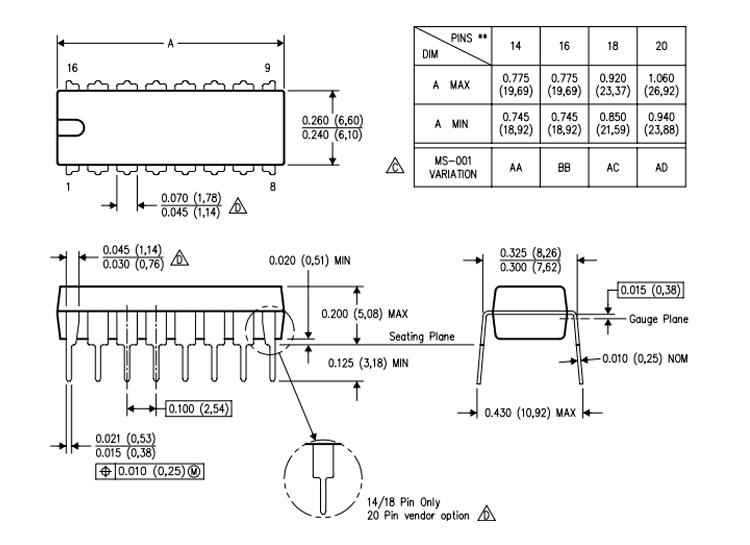

דגם 2D
