הכל אודות מגבר התפעול LMV358

מגבר התפעול LMV358 נועד לספק ביצועים אמינים ביישומים בעלי מתח נמוך ובעוצמה נמוכה, מה שהופך אותו לבחירה מעשית עבור מכשירים המופעלים על ידי סוללות וקומפקטיים.מאמר זה מספק סקירה ברורה של התכונות, השימושים שלו וכיצד הוא משתווה למגברים דומים.

קָטָלוֹג

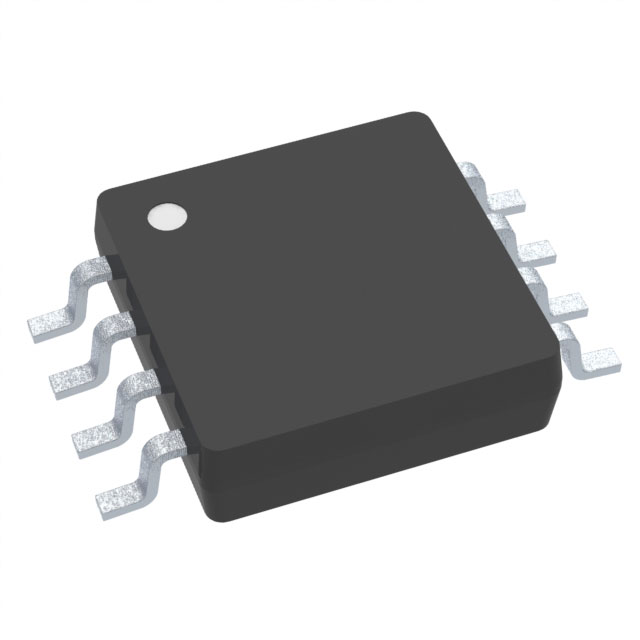

מהו המגבר התפעולי LMV358?

ה LMV358 הוא מגבר תפעולי רב -תכליתי שנועד לעבוד עם ספקי כוח מתח נמוכים יותר, מה שהופך אותו לאידיאלי למגוון יישומים.הוא מציע תפוקת מסילה-מסילה, כלומר היא יכולה לפלט אותות המגיעים למגבלות אספקת החשמל.תכונה זו משפרת את איכות האות והיא שימושית במיוחד במכשירים שבהם יש צורך בשימור בהירות האות.תכנון צריכת החשמל הנמוך מתאים היטב לאלקטרוניקה ניידת המונעת על סוללות, ומבטיחה שהמכשיר לא ינקז כוח יתר על המידה.העיצוב הקומפקטי של LMV358 מאפשר גם למקם אותו קרוב לאזורי אות רגישים ב- PCB, ומפחית את הפרעות הרעש.עם תמיכה באספקת חשמל יחידה וכפולה כאחד, LMV358 עונה על צרכי הפרויקטים הדורשים גמישות באפשרויות מתח.

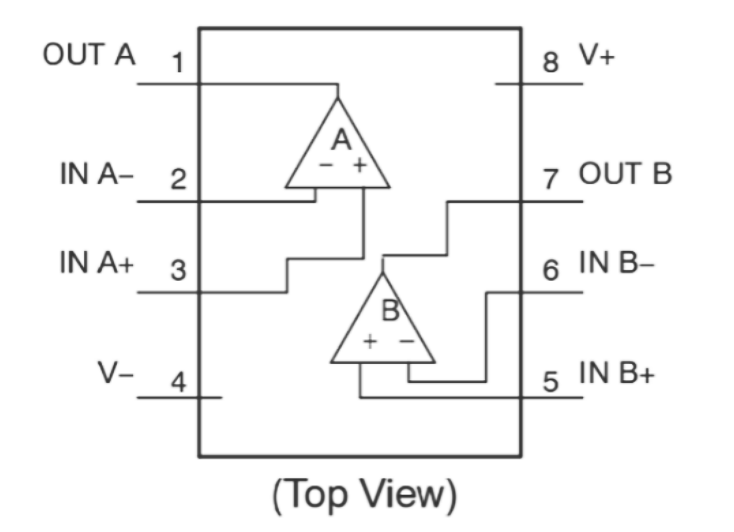

מבנה Pinout של LMV358

מדריך תצורת PIN עבור LMV358

מספר סיכה	שם סיכה	תֵאוּר
1	בחוץ א	פלט OP-AMP A
2	ב- A−	הפוך קלט של OP-AMP A
3	ב- A+	קלט לא הפוך של OP-AMP A
4	V−	קרקע או שלילית (אספקת קוטביות כפולה)
5	ב b+	קלט לא הפוך של OP-AMP B
6	ב- B−	הקלטה הפוכה של OP-AMP B
7	החוצה ב	פלט OP-AMP B
8	V+	מתח אספקה

סקירה כללית של דגם LMV358 CAD

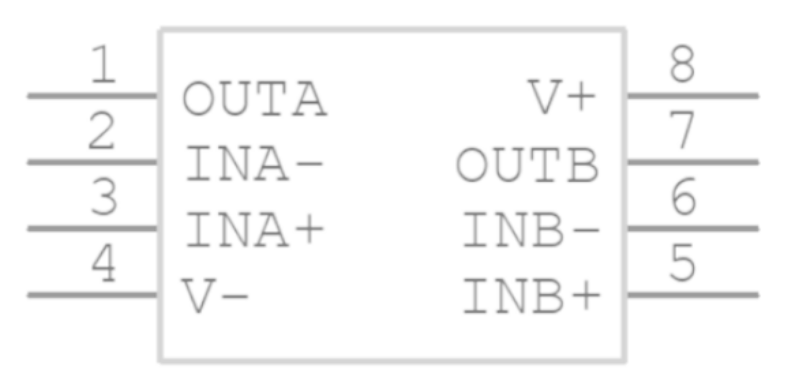

LMV358 סמל

טביעת רגל LMV358

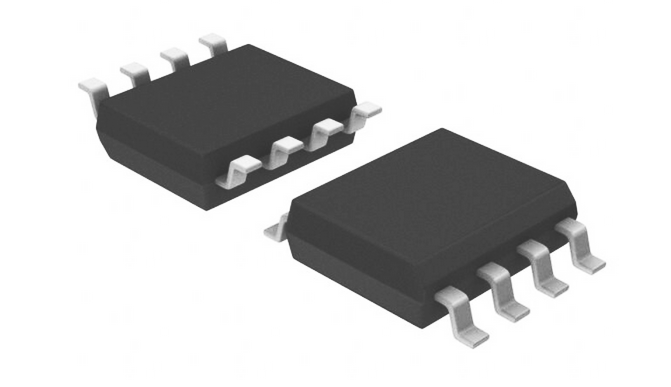

LMV358 דגם תלת מימד

תכונות מפתח של LMV358

פעולת מתח נמוך

ה- LMV358 פועל ביעילות במתח נמוך, במיוחד בטווח 2.7 וולט עד 5V.תכונה זו הופכת אותו לתואם למעגלים בעלי עוצמה נמוכה, ומאפשר לה לבצע ביצועים טובים בעיצובים קומפקטיים ומודעים לאנרגיה.

תפוקת מסילה לרכבת

עם תפוקת הרכבת-מעקה, LMV358 יכול לפלט אותות הפלט המשתרעים למגבלות אספקת החשמל.איכות זו מבטיחה שתוכלו להשיג את כל המגוון המלא של פלט האות, המסייע ביישומים שבהם שמירה על שלמות האות חשובה.

זרם שקט נמוך

ה- LMV358 מושך מעט מאוד זרם כאשר הוא סרק, עם מקסימום 220 מיקרו לכל ערוץ.זרם שקט נמוך זה הופך אותו לאידיאלי למכשירים המונעים על סוללות, ומאפשר לסוללה להימשך זמן רב יותר על ידי שמירת הכוח כאשר המגבר אינו מעבד באופן פעיל אותות.

אין עיוות קרוסאובר פלט

ה- LMV358 נועד למנוע עיוות מוצלב, כך שהאות נשאר נקי ונקי מתנודות לא רצויות כאשר הוא עובר דרך המגבר.תכונה זו מבטיחה אות חלק ואמין, מה שהופך אותו למתאים ליישומים בהם נדרש פלט מדויק.

הגנה על היפוך שלב

ה- LMV358 בנוי לטיפול בכניסות מונעות יתר מבלי לגרום להיפוך שלב.יציבות זו מונעת הפיכת אות הפלט באופן בלתי צפוי, שיכולה להיות איכות קריטית כאשר אתה זקוק למגבר כדי לשמור על התנהגות צפויה בתנאי קלט משתנים.

אפשרויות כיתה רכב

עבור יישומים לרכב או דומים, קיימות גרסאות LMV358 עם קידומת NCV.אלה מוסמכים תחת תקן AEC-Q100, ומספקים עמידות נוספת ואמינות בסביבות לחץ גבוה, שיכולות להועיל למהנדסים העובדים בתחומים מיוחדים.

תאימות ידידותית לסביבה

ה- LMV358 הוא ללא PB, נטול הלוגן, ועומד בתקני ROHS, המתאימים לנוהלי ייצור מודעים לסביבה.זה הופך את ה- LMV358 לבחירה אחראית לעיצובים ויישומים ידידותיים לסביבה.

מפרטים טכניים של LMV358

סוּג	פָּרָמֶטֶר
סטטוס מחזור חיים	פעיל (עודכן לאחרונה: לפני 3 שעות)
זמן ההובלה של המפעל	13 שבועות
צור ציפוי	פַּח
סוג הרכבה	הר השטח
חבילה / מקרה	8-Soic (0.154, רוחב 3.90 מ"מ)
הר השטח	כֵּן
מספר הסיכות	8
רמת השימוש	כיתה תעשייתית
טמפרטורת הפעלה	-40 מעלות צלזיוס ~ 85 מעלות צלזיוס
אריזה	קלטת וסליל (TR)
פורסם	2005
קוד JESD-609	E3
קוד PBFREE	כֵּן
סטטוס חלק	פָּעִיל
רמת רגישות לחות (MSL)	1 (ללא הגבלה)
מספר הסיומות	8
קוד ECCN	אוזן99
שיטת אריזה	קלטת וסליל
מיקום מסוף	כָּפוּל
צורת מסוף	אגף שחף
מספר הפונקציות	2
מתח אספקה	2.7V
מספר חלק בסיס	LMV358
ספירת סיכה	8
סוג פלט	מסילה-לרכבה
מתח אספקת הפעלה	3V
מספר הערוצים	2
זרם אספקת תפעול	210μA
זרם אספקה ​​נומינלי	440μA
זרם פלט	160mA
שיעור יש	1V/μs
אַדְרִיכָלוּת	מתח מתח
סוג מגבר	מטרה כללית
יחס דחיית מצב נפוץ	50 dB
זרם - הטיית קלט	1NA
מתח - אספקה, יחיד/כפול (±)	2.7V ~ 5.5V
ללא הלוגן	ללא הלוגן
זרם פלט בערוץ	160mA
מתח קיזוז קלט (VOS)	9MV
אחדות רווח BW-NOM	1000 קילו הרץ
רווח מתח	100dB
יחס דחיית אספקת חשמל (PSRR)	50dB
קיצוץ נמוך	לֹא
פיצוי תדרים	כֵּן
אספקת מתח מגבלה-מקס	5.5V
מתח - קיזוז קלט	1.7MV
דל-ביאס	לֹא
כוח מיקרו	כֵּן
תדר מקסימלי	50kHz
כוח ניתן לתכנות	לֹא
מוצר רוחב פס רווח נומינלי	1MHz
גוֹבַה	1.5 מ"מ
מֶשֶׁך	5 מ"מ
רוֹחַב	4 מ"מ
להגיע ל- SVHC	אין SVHC
התקשות קרינה	לֹא
סטטוס ROHS	תואם ROHS3
עופרת חופשית	עופרת חופשית

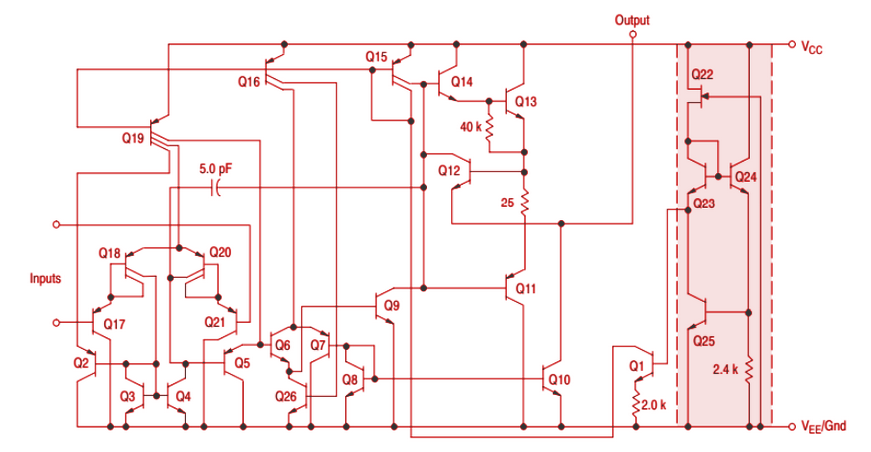

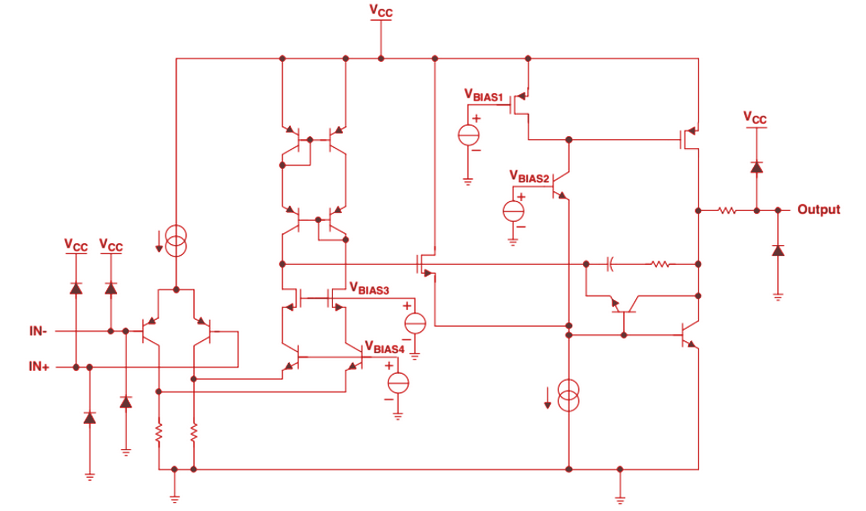

הבנת תרשים החסימה התפקודי LMV358

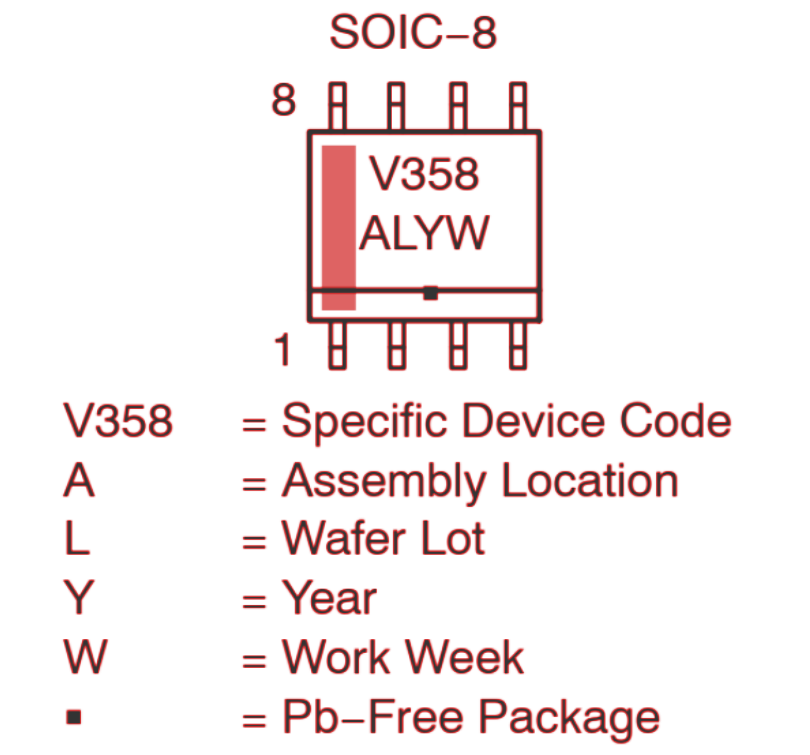

תרשים סימון עבור LMV358

LMV358 דגמים שווים

מספר הדגם	יַצרָן	תֵאוּר
LMV822IST	Stmicroelectronics	הספק נמוך (440UA), למטרה כללית דו קוטבית 5V-מגבר, GBP = 5.5MHz, כפול
LMV822Q1MM/NOPB	מכשירי טקסס	כיתה רכב, כפולה, 5.5 וולט, 5.6 מגה הרץ, זרם פלט 40-MA, מגבר תפעולי RRO 8-VSSOP -40 עד 125 מעלות צלזיוס

מקרי שימוש אידיאלי עבור LMV358

עיצוב האריזה הכפולה של LMV358, הכולל שני מגברים ב- IC יחיד, מספק את הגמישות לתמיכה ביישומים הדורשים צריכת חשמל נמוכה ומיקום קומפקטי בלוחות מעגלים.פעולת הרכבת-לרכבה שלה ושימוש בכוח סרק מינימלי הופכים אותו לבחירה מצוינת עבור מכשירים ניידים המופעלים על ידי סוללות, כמו גם יישומים הזקוקים למיקום מקרוב של המגבר למקור האות כדי למזער את הרעש.הודות לטווח הקלט הרחב שלו הכולל קרקע, LMV358 מתאים היטב גם למדידות זרם זרם נמוך, הנפוצות ביישומי ניטור בהם נדרש חישה נוכחית מדויקת.הפריסה הקומפקטית של ה- LMV358 גם מקלה על ניהול המיקום בתוך חללים מוגבלים ב- PCB.

טיפים והתקנה של LMV358

כדי להגדיר את התצורה של LMV358 ליישומים לשימוש כללי, אתה יכול להשתמש בו בהגדרה שאינה מעוררת.בהגדרה זו ניתן להשיג רווח טיפוסי של 10 באמצעות נגד 1K ונגד 9.1K, ומאפשר לך להתאים את מתח הקלט באמצעות פוטנציומטר משתנה.ככל שמתח הקלט ישתנה, הפלט יתאים בהתאם, על סמך הרווח שנקבע.ניתן להשתמש באספקת חשמל של +12V ו- -12V, התומכת ביישומים הדורשים פלט מתח יציב.אם אתה מיישם 1V בקלט עם רווח של 10, LMV358 יפלט 10V, וידגים את הביצועים האמינים שלו בתצורות פשוטות.

השוואה בין LMV358 לעומת LM358

סקירה כללית של LM358

ה- LM358 הוא מגבר תפעולי נוסף הנמצא בשימוש נרחב ביישומים לשימוש כללי.הוא מכיל שני מגברים בעלי פיצוי תדר גבוה, ותומך בטווח מתח רחב.צדדיות זו הופכת אותו לאידיאלי למגברי חיישנים, שלבי רווח DC ויישומים אחרים שבהם ניתן להפעיל מגבר OP על ידי מקור כוח יחיד.העיצוב של LM358 כולל רכיבים פנימיים המייצבים את תפוקת המגבר ומאפשרים לו להתמודד עם רמות אות מגוונות מבלי לפגוע בביצועים.זוהי בחירה מתאימה למשימות הגברה של אותות בסיסיות בסוגים שונים של מעגלים.

הבדלים בין LMV358 ל- LM358

• תבחין כי ה- LM358 משתמש יותר בכוח מאשר LMV358.בעוד שה- LM358 מושך סביב 500 מיקרו, ה- LMV358 שומר אותו ל -210 מיקרו לכל תעלה.זה הופך את ה- LMV358 לאפשרות טובה יותר לפרויקטים שבהם אתה צריך לחסוך סוללה או להוריד את השימוש בחשמל.

• שני המגברים נבדלים זה מזה בטווחי אספקת החשמל שלהם.ה- LMV358 עובד היטב בטווח 2.7 וולט עד 5V, ומתאים ליישומי מתח נמוך יותר.לעומת זאת, ה- LM358 גמיש יותר, עובד מ- 3V עד 32 וולט עבור אספקה ​​יחידה או ± 1.5 וולט עד ± 16 וולט לצורך כוח כפול.טווח רחב יותר זה מאפשר לך להתאים את ה- LM358 עבור הגדרות הדורשות מתחים גבוהים יותר.

• יתרון נוסף של ה- LMV358 הוא תפוקת הרכבת לרכבת שלו, המאפשרת לו להשתמש בטווח המתח כולו.תכונה זו עוזרת לך לקבל איתות מלא ומדויק יותר בהשוואה ל- LM358, שאינו כולל פלט מסילה למסילה.אם הפרויקט שלך זקוק לפלט אות מדויק, LMV358 יענה טוב יותר על הצרכים הללו.

LMV358 השוואת חלקים דומים

מספר חלק	LMV358DR2G	LMV358IDRG4	LMV358IDR	MC33202DR2G	LMV358ID
יַצרָן	על מוליך למחצה	מכשירי טקסס	מכשירי טקסס	על מוליך למחצה	מכשירי טקסס
חבילה / מקרה	8-Soic (0.154, רוחב 3.90 מ"מ)	8-Soic (0.154, רוחב 3.90 מ"מ)	8-Soic (0.154, רוחב 3.90 מ"מ)	8-Soic (0.154, רוחב 3.90 מ"מ)	8-Soic (0.154, רוחב 3.90 מ"מ)
מספר הסיכות	8	8	8	8	8
שיעור יש	1V/μs	1V/μs	1V/μs	1V/μs	1V/μs
מתח קיזוז קלט	9 MV	7 MV	8 mV	7 MV	7 MV
יחס דחיית אספקת חשמל (PSRR)	50 dB	50 dB	66.02 dB	-	50 dB
יחס דחיית מצב נפוץ (CMRR)	50 dB	50 dB	60 dB	50 dB	50 dB
מתח אספקה	2.7 V.	2.7 V.	5 V.	2.7 V.	2.7 V.
זרם אספקת תפעול	210 מיקרו	210 מיקרו	900 מיקרו	210 מיקרו	210 מיקרו
צפה בהשוואה	LMV358DR2G לעומת LMV358IDRG4	LMV358DR2G לעומת LMV358IDR	LMV358IDR לעומת MC33202DR2G	MC33202DR2G לעומת LMV358ID	LMV358DR2G לעומת LMV358ID

יישומי מגבר LMV358

מחשבי מחשב ומחשבי כף יד

הצריכה הנמוכה של המתח הנמוך של LMV358 וצריכת חשמל נמוכה הופכת אותו להתאמה נהדרת לאלקטרוניקה ניידת כמו מחשבי מחברות ומחשבי כף יד, שם היא מסייעת בניהול אותות מבלי לנקז במהירות את הסוללה של המכשיר.

מכשירים המופעלים על ידי סוללה ניידים

מכשירים המונעים על סוללה נהנים מהעיצוב היעיל של LMV358 ומהזרם השקט הנמוך.היכולת שלה לעבוד עם כוח נמוך מאפשרת למכשירים כאלה לפעול זמן רב יותר בין חיובים, להוסיף נוחות למשתמשים המסתמכים על ציוד נייד.

פילטרים פעילים

ה- LMV358 מתאים לעיצובי פילטר פעילים שבהם סינון ובהירות האות הם חיוניים.תפוקת הרכבת-לרכבה שלה ותפעול יציב משפרים את הדיוק והיעילות של יישומי סינון, שיכולים להועיל במיוחד בעיבוד שמע או מעגלי חיישן.

מתנדים של גשר וין

במתנדי גשר Wien, LMV358 מספק את התפוקה היציבה והנקייה הדרושה לייצור תנודות.השימוש בהספק הנמוך שלו מסייע בשמירה על ביצועים מבלי להוסיף עומס מוגזם על אספקת החשמל, תמיכה ביישומים הדורשים תדר איתות קבוע.

השוואה עם היסטריה

ניתן להגדיר את ה- LMV358 כמשווה להיסטריה, ולסייע בהפחתת תנודות האות הלא רצויות במעגלים.זה שימושי ביישומים הזקוקים לפעולת מיתוג אמינה, במיוחד כאשר האותות עשויים להשתנות או כאשר רעש עלול לגרום לשגיאות בפלט.

שקילה מאזני

ה- LMV358 הוא בחירה חזקה עבור מאזני שקילה המסתמכים על הגברת אות מדויקת למדידת משקל.עיבוד האות הנקי שלה והטיה נמוכה של הטיית קלט תומכים במדידות מדויקות, מה שהופך אותו ליקר עבור סולמות הדורשים דיוק גבוה.

א.ק.ג ומכשור רפואי

מכשירים רפואיים, כולל מכשירי א.ק.ג, דורשים לעתים קרובות הגברה של רעש נמוך ויציב לאותות ביולוגיים רגישים.התכונות של LMV358, כמו תפוקת מסילה-רכבת וזרם שקט נמוך, מאפשרות לה לטפל ביישומים רגישים אלה, ותומכים בקריאות מדויקות ועקבית.

מפרטי אריזה עבור LMV358

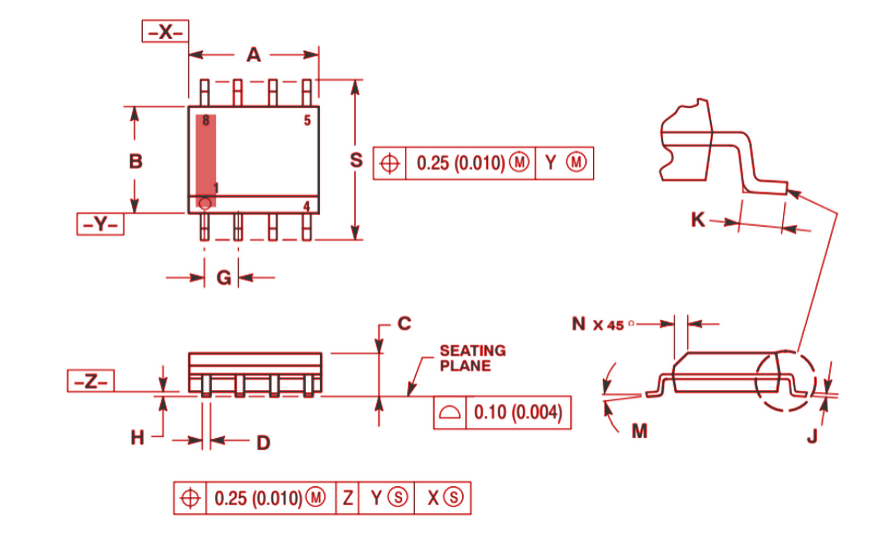

ממד חבילה של SOIC-8

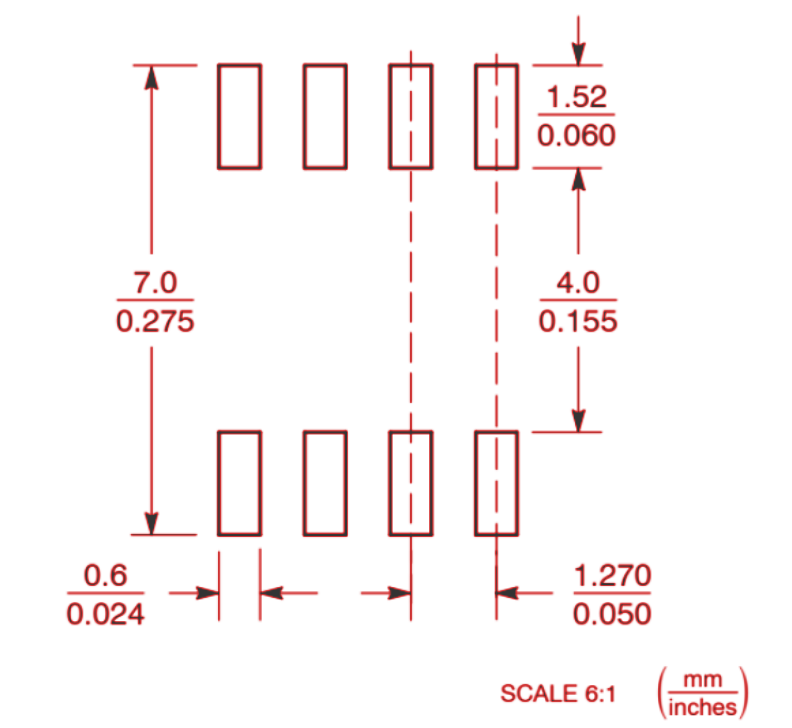

טביעת רגל הלחמה

על יצרן LMV358

ב- Semiconductor, החברה שמאחורי LMV358, מתמקדת בפיתוח פתרונות חסכוניים באנרגיה למגוון רחב של יישומים.תיק העבודות שלהם כולל מוצרים לניהול חשמל וניהול איתות, כמו גם פתרונות בהתאמה אישית העונים על הביקוש של היום לשימוש בהספק נמוך יותר.עם שרשרת אספקה ​​חזקה, על מוליך למחצה מחזיקה מתקני ייצור, משרדי מכירות ומרכזי עיצוב באזורי מפתח, כולל צפון אמריקה, אירופה, ואסיה-פסיפיק, ומבטיחים זמינות ותמיכה עקביים של מוצרים.

גיליון נתונים PDF

גיליון נתונים LMV8222:

Lmv822ist.pdf

גיליון נתונים LMV358DR2G:

LMV358DR2G.PDF

גיליון נתונים MC33202DR2G:

MC33202DR2G.PDF

שאלות נפוצות [שאלות נפוצות]

1. איזה סוג שבב הוא LMV358?

ה- LMV358 הוא שבב מגבר תפעולי בעל עוצמה נמוכה שנועד לעבוד עם מתחי אספקת חשמל נמוכה.הוא כולל תפוקת מסילה-לרכבה, המאפשרת לו להשתמש במגוון המלא של מתח אספקת החשמל באותות הפלט שלו.

2. במה ה- LMV358 שונה מ- LM358?

ה- LM358 הוא מגבר תפעולי לשימוש כללי, המתאים למגוון רחב של יישומים, ואילו ה- LMV358 מיועד במיוחד לשימוש במתח נמוך.ל- LMV358 טווח אספקת חשמל צר יותר, כלומר הוא עובד במתח נמוך יותר מאשר LM358.בנוסף, LMV358 מציע תפוקת מסילה לרכבת, ומאפשר לו להגיע לטווח המתח המלא, בניגוד ל- LM358.
