מדריך מד תאוצה: איך זה עובד, סוגים, מפרטים ושימושים

מד תאוצה הוא חיישן קטן שעוזר לך למדוד תנועה, רטט, הטיה והשפעת כוח הכבידה.במאמר זה תלמדו מהו מד תאוצה, כיצד הוא מזהה תאוצה באמצעות רכיבי חישה פנימיים ואת המפרטים המרכזיים המגדירים את הביצועים שלו.תוכלו גם לחקור את הסוגים השונים של מדי תאוצה המבוססים על טכנולוגיית חישה, צירי מדידה ואותות פלט.יישומים נפוצים והשוואות ברורות עם חיישני תנועה אחרים מכוסים גם.

קטלוג

1. מהו מד תאוצה?

2. עקרון עבודה של מד תאוצה

3. מפרטים של מדי תאוצה

4. סוגי מדי תאוצה המבוססים על טכנולוגיית חישה

5. סוגי מדי תאוצה המבוססים על מדידת ציר

6. סוגי מדי תאוצה על בסיס סוג פלט

7. יישומים של מדי תאוצה

8. מד תאוצה לעומת ג'ירוסקופ מול מד שיפוע

9. מסקנה

Accelerometers

איור 1. מדי תאוצה

מהו מד תאוצה?

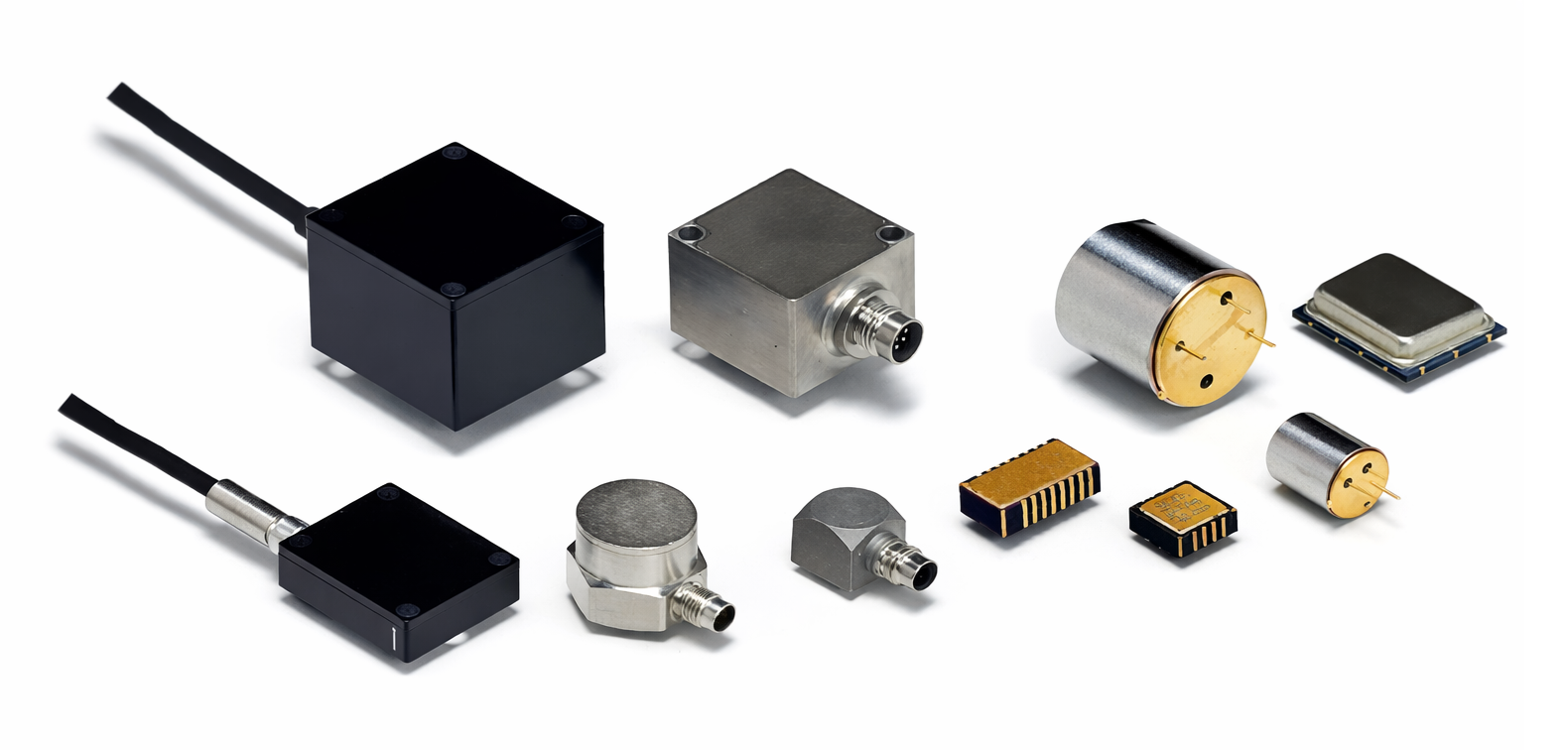

מד תאוצה הוא חיישן אלקטרוני קומפקטי שנועד לזהות שינויים בתנועה ובכיוון על ידי חישת כוחות תאוצה.הוא מגיב לכוחות יציבים ומשתנים הפועלים על עצם, כולל השפעות תנועה וכבידה.מדי תאוצה בנויים בצורות פיזיות שונות, החל ממכשירים מיניאטוריים ברמת שבב ועד לבתים תעשייתיים קשוחים.הפלט שלהם מספק נתונים מדידים שניתן לפרש על ידי מעגלים אלקטרוניים או מערכות דיגיטליות.

עקרון עבודה של מד תאוצה

Working Principle of an Accelerometer

איור 2. עקרון עבודה של מד תאוצה

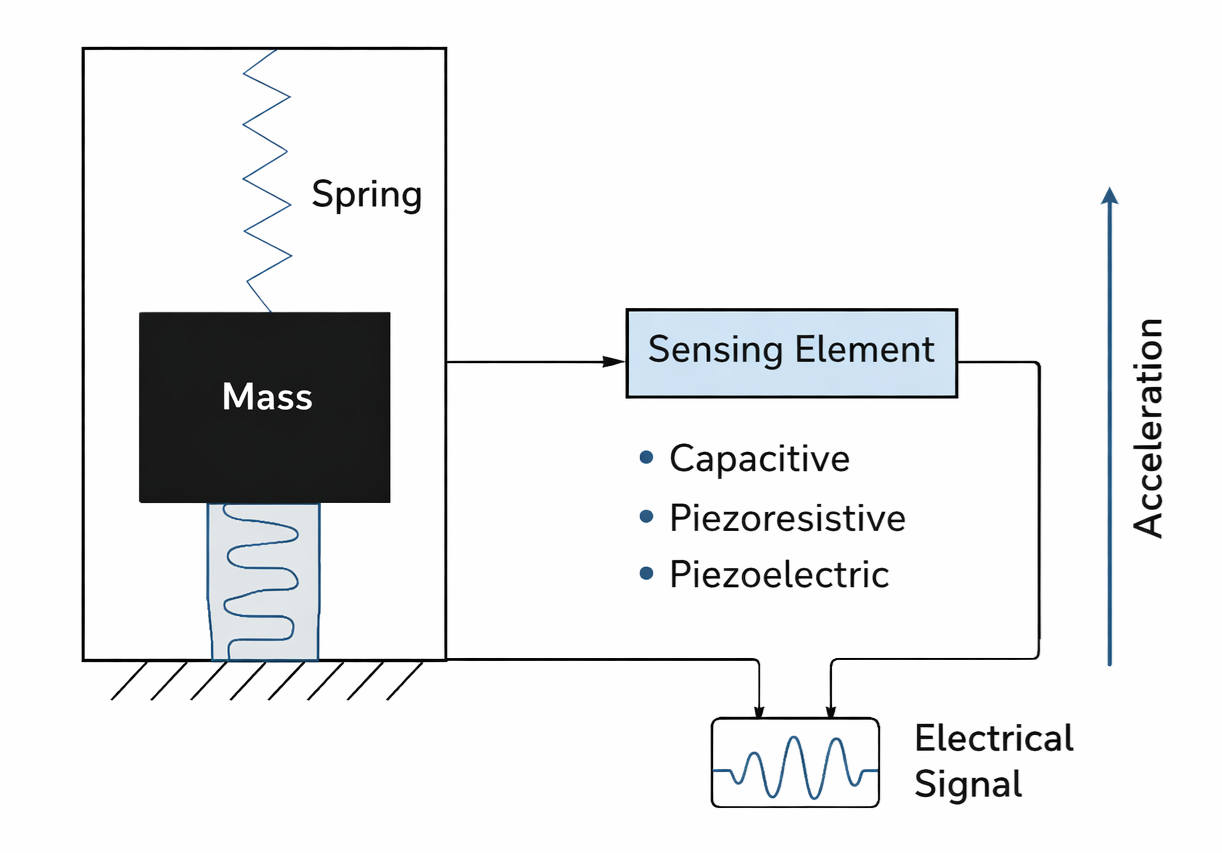

מד תאוצה פועל על ידי חישת התנועה של מסת הוכחה כאשר המכשיר חווה תאוצה.בתנאים נייחים, מסת ההוכחה נשארת במיקום שיווי המשקל שלה.כאשר מופעלת האצה, האינרציה של מסת ההוכחה גורמת לה לנוע ביחס למסגרת החיישן.איור 2 ממחיש את עקרון הפעולה הזה.כאשר התאוצה פועלת על החיישן, המסה התלויה מוסטת כנגד כוח השיקום של הקפיץ.כמות התזוזה קשורה ישירות לגודל ולכיוון התאוצה המופעלת.

תזוזה מכנית זו מזוהה על ידי אלמנט החישה, הממיר את תנועת מסת ההוכחה לשינוי חשמלי הניתן למדידה.בהתאם לשיטת החישה, שינוי זה עשוי להופיע כשינוי בקיבול, בהתנגדות או במטען שנוצר.מעגל החישה מעבד את השינוי הזה ומייצר אות חשמלי שהוא פרופורציונלי לתאוצה המופעלת.

מפרט של מדי תאוצה

מפרט	תיאור
מדידה טווח	טווחים נפוצים הם ±2 גרם, ±4 גרם, ±8 גרם, ±16 גרם, ועד ±200 גרם
רגישות	טיפוסי הרגישות היא 1 mV לגרם עד 1000 mV לגרם
רזולוציה	רזולוציה נע בין 8 סיביות ל-24 סיביות בהתאם לסוג ADC
סוג פלט	זמין בתור מתח אנלוגי או דיגיטלי I2C ו-SPI
ציר מדידה	ציר בודד, צירים כפולים, או חישה של שלושה צירים
רוחב פס	תדירות רוחב הפס נע בין 10 הרץ ל-5000 הרץ
תדירות תגובה	תגובה שטוחה בטווח רוחב הפס המדורג
צפיפות רעש	רעש אופייני הצפיפות היא 20 מיקרוגרם לכל √Hz עד 300 מיקרוגרם לכל √Hz
היסט אפס	שגיאת היסט הוא בדרך כלל ±20 מ"ג עד ±100 מ"ג
ליניאריות	ליניאריות השגיאה היא פחות מ-±0.5 אחוז מהקנה המידה המלא
חוצה ציר רגישות	ציר צולב הרגישות נמוכה מ-2 אחוזים
פועל מתח	אספקה המתח נע בין 1.8 וולט ל-5.5 וולט
נוכחי צריכה	הספק נמוך דגמים צורכים 1 µA עד 500 µA
פועל טמפרטורה	סטנדרטי הטווח הוא -40 מעלות צלזיוס עד +85 מעלות צלזיוס
הלם הישרדות	הלם הסבילות נעה בין 2000 גרם ל-10000 גרם
פלט נתונים דרג	קצב נתונים נע בין 1 הרץ ל-10 קילו-הרץ
ממשק פרוטוקול	סוגים דיגיטליים תומך ב-I2C, SPI או UART
סוג החבילה	נפוץ החבילות כוללות LGA, QFN ו-DIP
גודל	טיפוסי גודל החיישן הוא 2 מ"מ × 2 מ"מ עד 5 מ"מ × 5 מ"מ
כיול	מפעל מכויל עבור רגישות וקיזוז
סוג הרכבה	תושבת על פני השטח או הרכבה דרך חור
דיוק	בסך הכל הדיוק הוא בדרך כלל ±1 אחוז עד ±5 אחוז
להיסחף	טמפרטורה הסחף הוא פחות מ-0.01 גרם ל-°C
זמן תגובה	זמן תגובה הוא מתחת ל-1 ms
EMI התנגדות	נועד ל להתנגד לרעש אלקטרומגנטי תעשייתי

סוגי תאוצה המבוססים על טכנולוגיית חישה

מדי תאוצה קיבוליים

Capacitive Accelerometers

איור 3. מד תאוצה קיבולי

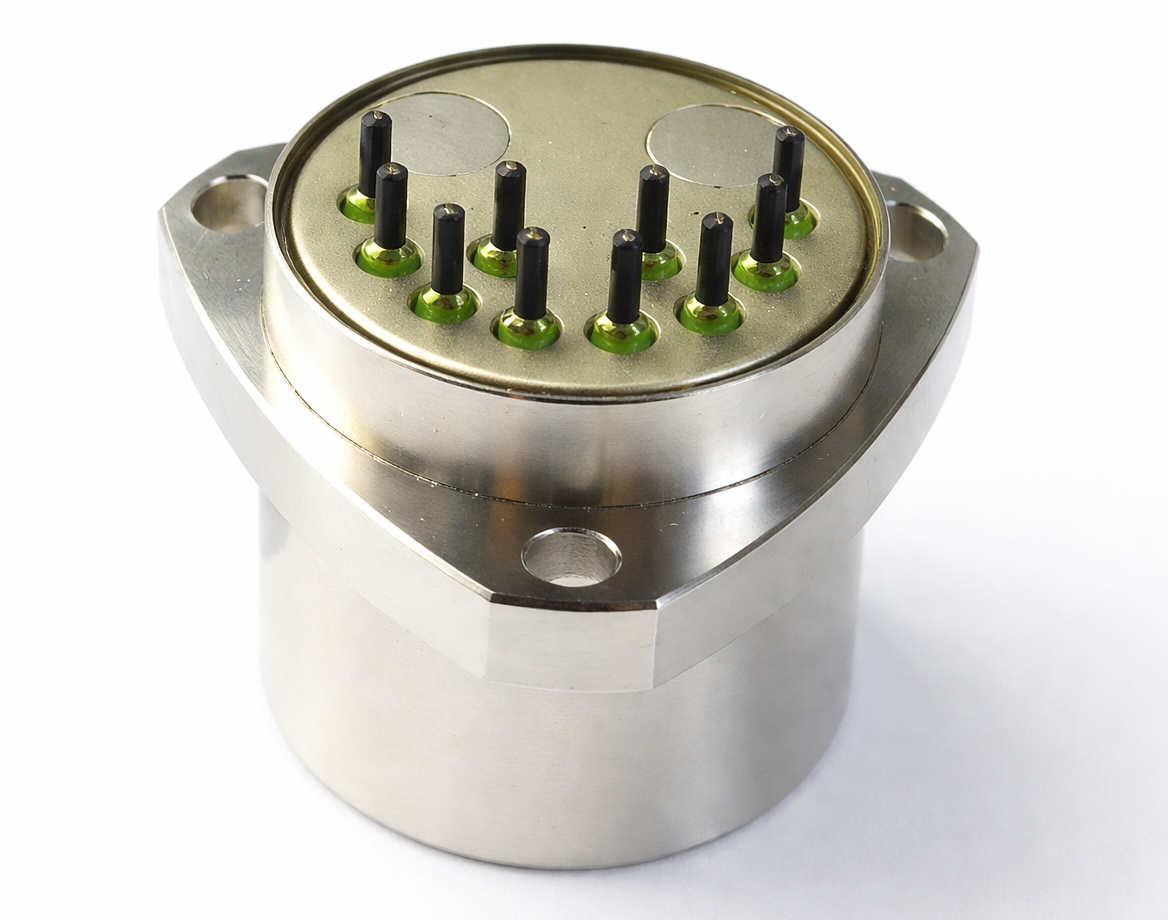

מדי תאוצה קיבוליים מסתמכים על שינויים בקיבול הנגרמים על ידי תנועה של מסת הוכחה בקנה מידה מיקרו בתוך מבנה החיישן.העיצוב שלהם מאפשר זיהוי מדויק של שינויי תאוצה קטנים עם יכולת חזרה מעולה.מדי תאוצה אלו מתאימים למדידות בתדר נמוך וסטטי כגון הטיה והתמצאות.גודלם הקומפקטי וצריכת החשמל הנמוכה הופכים אותם לאידיאליים עבור מערכות אלקטרוניות משובצות וניידות.

מד תאוצה פיזואלקטרי

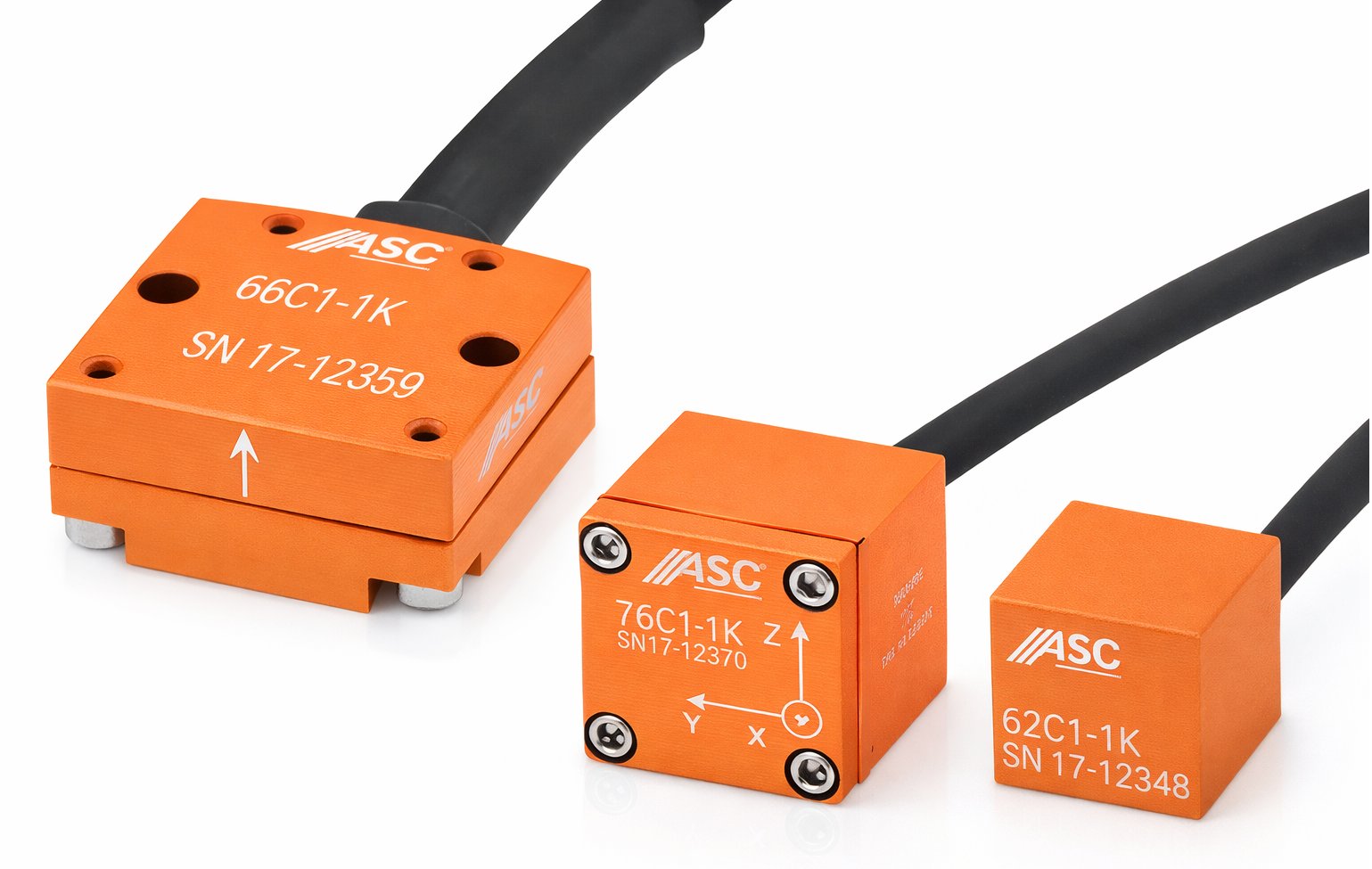

Piezoelectric Accelerometers

איור 4. מד תאוצה פיזואלקטרי

מדי תאוצה פיזואלקטריים מייצרים אות חשמלי כאשר הם נתונים ללחץ מכני הנגרם על ידי תאוצה.הם יעילים במיוחד בלכידת תנועה מהירה ורעידות בתדר גבוה עם עיוות אות מינימלי.בשל עקרון הפעולה שלהם, הם אינם מגיבים לתאוצה קבועה או משתנה מאוד.חיישנים אלו נמצאים בשימוש נרחב בסביבות בהן ניתוח רעידות ותגובה דינמית חשובים.

מד תאוצה פייזוריסטי

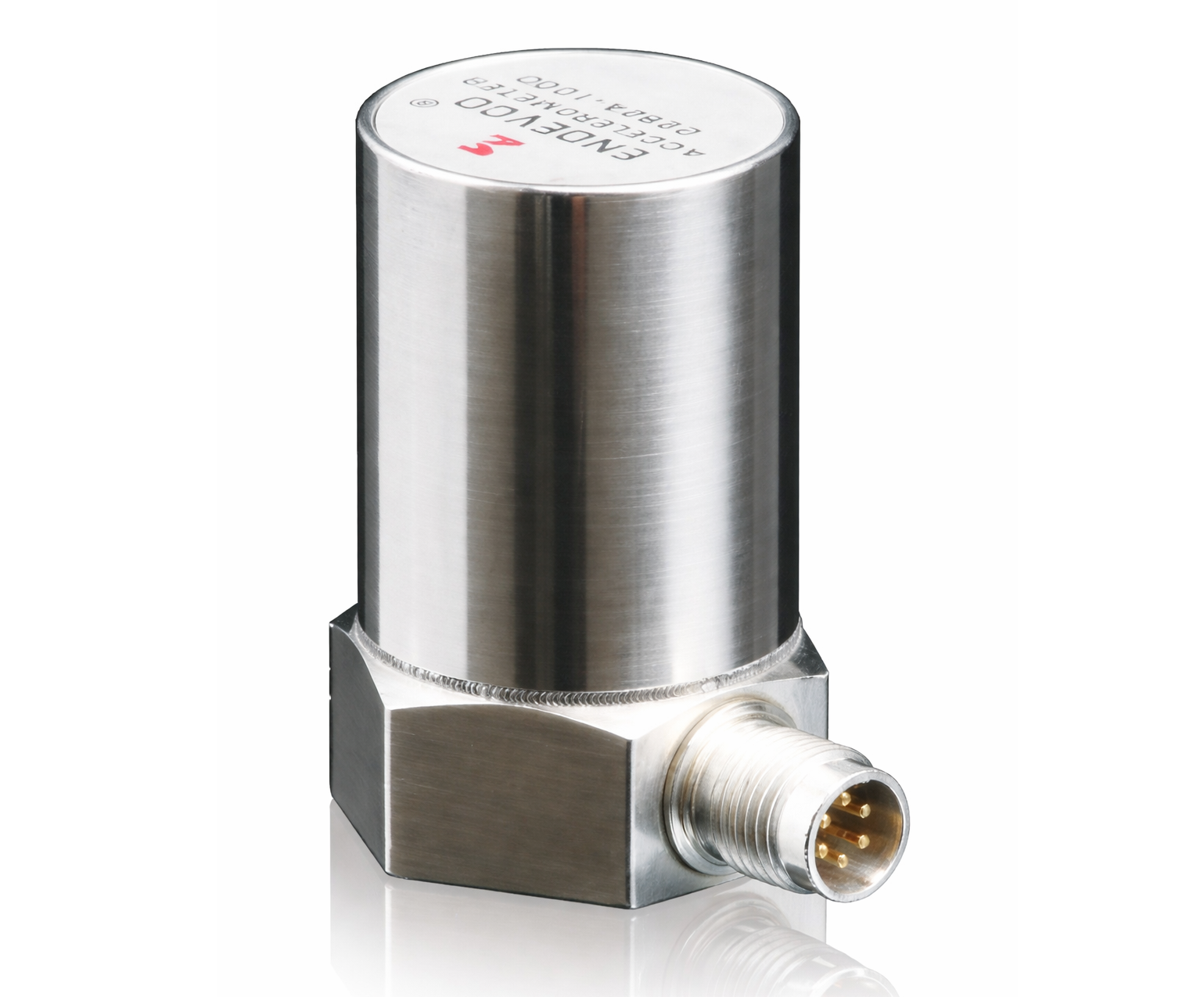

Piezoresistive Accelerometer

איור 5. מד תאוצה פיאזוריסטי

מדי תאוצה פיאזוריסטיים מזהים תאוצה על ידי ניטור שינויי התנגדות ברכיבי חישה מתוחים.המבנה החזק שלהם מאפשר להם לעמוד בפני זעזועים מכניים חזקים ותנאי הפעלה קשים.שלא כמו כמה טכנולוגיות אחרות, הם יכולים לפעול באופן אמין על פני טווחי טמפרטורות רחבים.זה הופך אותם למתאימים ליישומים תובעניים שבהם יש צורך בעמידות ועמידות בפני פגיעות.

סוגי מדי תאוצה המבוססים על מדידת ציר

מד תאוצה חד ציר

Single-Axis Accelerometer

איור 6. מד תאוצה חד ציר

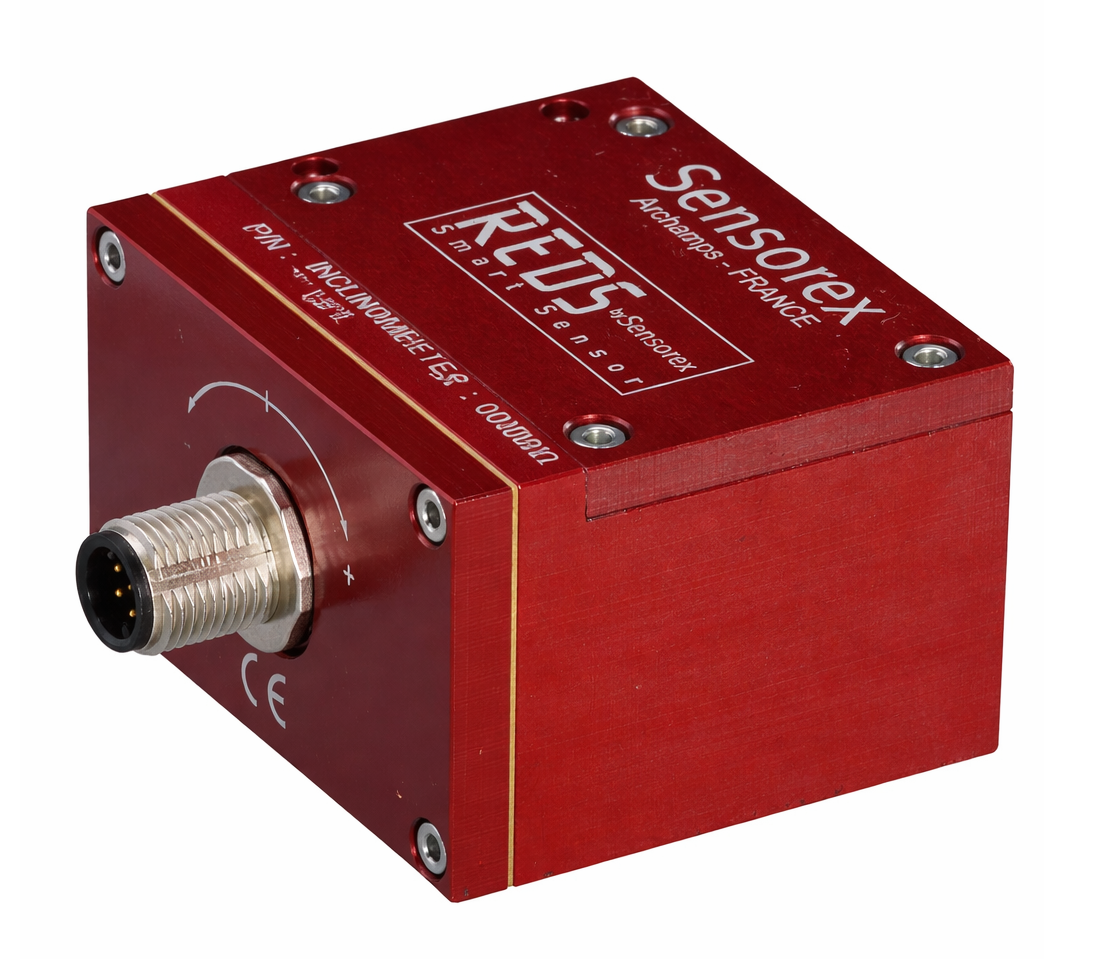

מדי תאוצה חד ציר מודדים תאוצה לאורך כיוון אחד קבוע.הם משמשים בדרך כלל כאשר התנועה מוגבלת לכיוון ידוע או לנתיב ליניארי.העיצוב הפשוט שלהם הופך אותם לחסכוניים וקלים לשילוב.חיישנים אלה נבחרים לעתים קרובות למשימות ניטור פשוטות עם מורכבות כיוונית מינימלית.

מד תאוצה דו-צירי

Dual-Axis Accelerometer

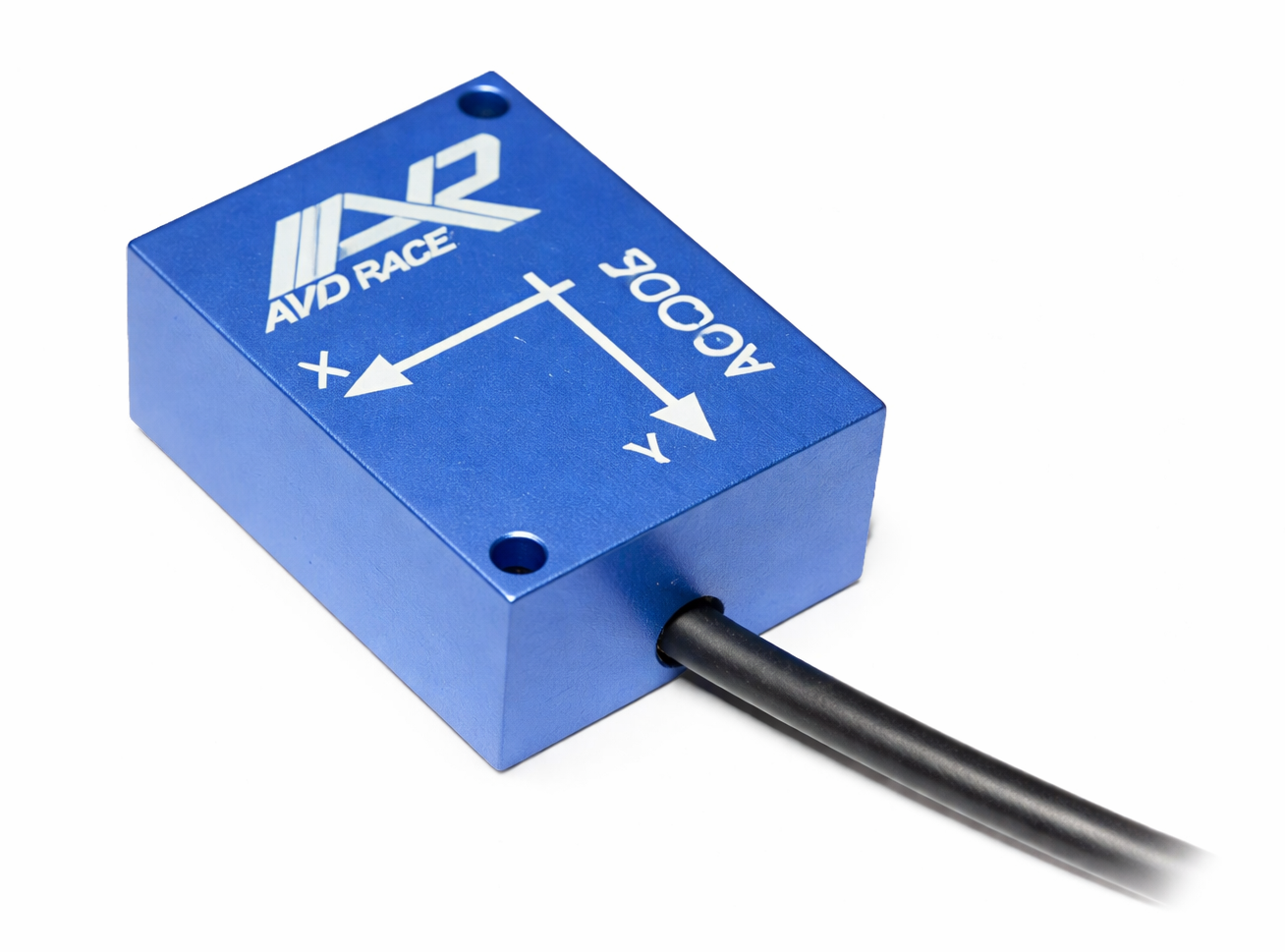

איור 7. מד תאוצה דו-צירי

מדי תאוצה דו-צירים מודדים תאוצה לאורך שני כיוונים מאונכים בתוך אותו מישור.יכולת זו מאפשרת זיהוי של תנועות משולבות כגון הטיה ותנועה מישורית.הם מציעים יותר מידע מרחבי מחיישנים חד-צירים תוך שמירה על עיבוד אותות פשוט יחסית.עיצובים דו-ציריים נמצאים בשימוש נפוץ כאשר די במעקב אחר תנועה דו מימדי.

מד תאוצה תלת-צירי (3 צירים).

Triaxial (3-Axis) Accelerometer

איור 8. מד תאוצה תלת-צירי (3-צירים).

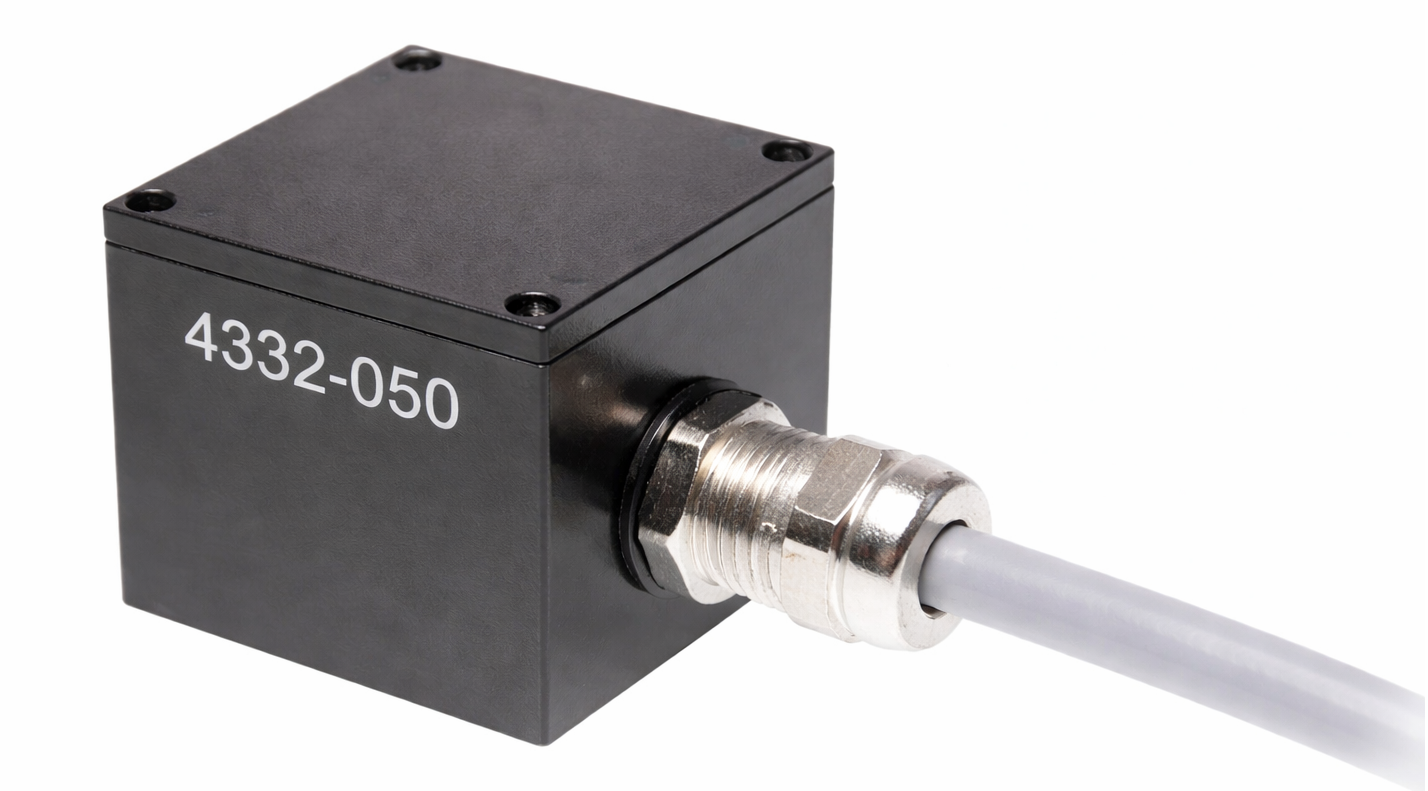

מדי תאוצה תלת-ציריים מודדים תאוצה בו-זמנית לאורך שלושה צירים אורתוגונליים.זה מאפשר זיהוי תנועה מרחבי מלא ללא קשר לכיוון החיישן.הם מפשטים את עיצוב המערכת על ידי ביטול הצורך במספר חיישנים בציר אחד.מדי תאוצה תלת-ציריים משמשים ביישומים הדורשים מודעות מלאה לתנועה ומעקב אחר התמצאות.

סוגי מדי תאוצה על בסיס סוג פלט

מד תאוצה אנלוגי

מדי תאוצה אנלוגיים מייצרים אות מתח רציף המשתנה ישירות עם התאוצה.פלט זה מאפשר ניטור עם עיבוד פנימי מינימלי.עם זאת, איכות האות יכולה להיות מושפעת מרעש חשמלי חיצוני ואורכי כבלים ארוכים.מיזוג אותות זהיר נדרש לעתים קרובות ביישומים מדויקים.

מדי תאוצה דיגיטליים

מדי תאוצה דיגיטליים מספקים נתוני תאוצה בפורמט דיגיטלי באמצעות פרוטוקולי תקשורת סטנדרטיים.זה מפחית את הרגישות לרעש ומפשט את העברת הנתונים למרחקים ארוכים יותר.מדי תאוצה דיגיטליים רבים כוללים תכונות סינון וכיול פנימיות.הפלט המובנה שלהם הופך אותם למתאימים היטב לשילוב ישיר עם מערכות בקרה דיגיטליות.

יישומים של מדי תאוצה

1. מוצרי אלקטרוניקה

מדי תאוצה משמשים בסמארטפונים ובציוד לביש כדי לזהות תנועה וכיוון המכשיר.הם מאפשרים סיבוב מסך, ספירת צעדים ותכונות מבוססות תנועה.

2. מערכות רכב

בכלי רכב, מדי תאוצה מזהים שינויים פתאומיים במהירות במהלך תאונות.הם עוזרים להפעיל כריות אוויר ותומכים במערכות בטיחות כמו יציבות ובקרת התהפכות.

3. ניטור תעשייתי

מדי תאוצה מודדים רטט במכונות כמו מנועים ומשאבות.זה עוזר למצוא בעיות מוקדם ומונע כשל בלתי צפוי במכונה.

4. מכשירים רפואיים ובריאותיים

מדי תאוצה עוקבים אחר תנועת הגוף ברצועות כושר ובציוד לביש רפואי.הם משמשים גם לזיהוי נפילה ולניטור פעילות המטופל.

5. תעופה וחלל והגנה

מדי תאוצה עוזרים למטוסים, רחפנים וחלליות למדוד תנועה וכיוון.הם חשובים עבור מערכות ניווט ובקרת טיסה.

6. רובוטיקה ואוטומציה

ברובוטים, מדי תאוצה חשים תנועה, הטיה והשפעות פתאומיות.הם עוזרים לשפר שיווי משקל, שליטה ותפעול בטוח.

7. ניטור מבני וסיסמי

מדי תאוצה מזהים רעידות בבניינים ובגשרים.הם משמשים גם לניטור תנועת הקרקע במהלך רעידות אדמה.

מד תאוצה לעומת ג'ירוסקופ מול מד שיפוע

מפרט	מד תאוצה	ג'ירוסקופ	מד שיפוע
מדידה ראשונית	ליניארי האצה	זוויתי מהירות	זווית הטיה
כמות מדודה יחידה	מטר לכל ריבוע שני	תואר לפי השני	תואר
מדידה אופיינית טווח	מינוס 16 ל בתוספת 16 מטר לשנייה בריבוע	250 עד 2000 מעלה לשנייה	אפס עד 360 תואר
מדידה סטטית יכולת	כן	לא	כן
זוהה סוג תנועה	תרגום ורטט	סיבוב ו ספין	נטייה ושיפוע
רמת רגישות	גבוה בנמוך תדרים	גבוה בגבוה שיעורי סיבוב	גבוה מאוד עבור הטיה איטית
אות פלט הקלד	אנלוגי או דיגיטלי	דיגיטלי	אנלוגי או דיגיטלי
דגימה נפוצה דרג	100 עד 5000 הרץ	100 עד 8000 הרץ	10 עד 200 הרץ
רעש אופייני צפיפות	50 מיקרו גרם לשורש הרץ	0.01 מעלות לשנייה לשורש הרץ	0.001 מעלות
להיסחף לאורך זמן	נמוך	גבוה בלי תיקון	נמוך מאוד
הפניה לכבידה שימוש	משתמש בכוח הכבידה וקטור	לא משתמש כוח המשיכה	משתמש בכוח הכבידה וקטור
צריכת חשמל	10 עד 300 מיקרו וואט	1 עד 10 מיליוואט	5 עד 100 מיליוואט
גורם צורה משותף	שבב MEMS	שבב MEMS	מודול או חבילת חיישן
יישומים	תנועה חישה וניטור רעידות	התמצאות מעקב וייצוב	פילוס ו ניטור הטיה

מסקנה

מדי תאוצה פועלים על ידי המרת תנועה לאותות חשמליים באמצעות תנועה של מסת הוכחה.עיצובים וטכנולוגיות חישה שונות מאפשרים להם למדוד תאוצה בצורה מדויקת בתנאים שונים.מספר צירי המדידה וסוג הפלט משפיעים על האופן שבו נתוני תנועה נקלטים ומעבדים.בשל הגמישות והאמינות שלהם, מדי תאוצה נמצאים בשימוש נרחב ביישומי אלקטרוניקה, מערכות תעשייתיות, כלי רכב, שירותי בריאות ויישומי תעופה וחלל.
