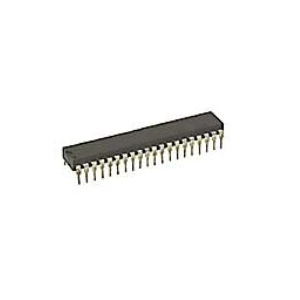

AT89S52-24PU מיקרו-בקר: תכונות ואיך זה עובד?

במאמר זה אנו מתעמקים בארכיטקטורה, תצורת PIN ופונקציונליות מיוחדות של AT89S52-24PU, ובוחנים כיצד אלמנטים אלה משתלבים ליצירת בקר מיקרו שמצטיין במגוון יישומים.אנו נבחן אפשרויות החלפה וחלופות, ונבטיח שתקבל הבנה מקיפה של מקומו של AT89S52-24PU בנוף הרחב יותר של פתרונות מיקרו-בקר.

קָטָלוֹג

מהו AT89S52-24PU?

THE AT89S52-24PU הוא בקר מיקרו רב-תכליתי של 8 סיביות שנחגג ביעילותו ויכולתו לפעול במתחים נמוכים.זה מגיע עם 8K של זיכרון פלאש הניתן לתכנות במערכת.כחלק מסדרת 80C51, היא מפשטת תכנות מחדש באמצעות הפלאש על השבב, תכנות במערכת (ISP) ומתכנתים מסורתיים.עיצוב ההיגיון הסטטי מאפשר התאמות של תדר שעון ל- 0 הרץ, ומשפר את הגמישות עם שני מצבים חיסכון בחשמל.

במצב סרק, בעוד שה- CPU מושהה, פונקציות היקפיות נמשכות בצורה חלקה.במצב Power-Down, נתוני RAM נשמרים וכל הפונקציות נעצרות עד להפעלת איפוס הפרעה או חומרה.

החלפה וחלופות

• • AT89S52-24PC

• • STC89C52

• • AT89S51

• • AT89C52

• • AT89S52-24PI

AT89S52-24PU תצורת PIN

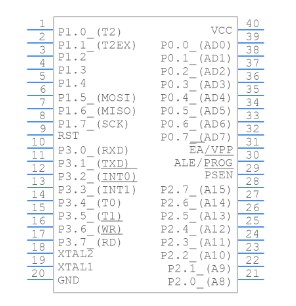

בקר AT89S52-24PU מיקרו מתהדר בסידור רב-תכליתי עם 40 סיכות, שכל אחת מהן מיועדת למשימות ספציפיות.מערך זה עוזר לחקור יישומים חדשניים במערכות משובצות.

להפעלה החלקה של מיקרו -בקר, מקור כוח אמין חשוב.סיכות 40 (VCC) ו- 20 (GND) מטפלות בחובות כוח וחובות קרקע, ויוצרים את סלע הביצועים שלו.בפועל, שילוב קבלים ניתוק יכול לעזור להפחית את רעש אספקת החשמל.

יציאה 0 (סיכות 32-39): כמו גם נתונים וגם אוטובוס כתובת מסדר נמוך יותר במהלך משימות זיכרון ומשימות קלט/פלט, יציאה זו דורשת נגן משיכה כאשר הוא מוגדר כקלט.

יציאה 1 (סיכות 1-8): בעיקר למשימות קלט/פלט, יציאה זו מתיישרת עם ציוד היקפי שונות ומוסיפה את יכולת ההסתגלות של בקר המיקרו.

יציאה 2 (סיכות 21-28): משמשת כאוטובוס כתובת מסדר גבוה יותר וגם יציאת קלט/פלט כללית, יציאה 2 היא צורך בהתרחבות זיכרון מעבר למגבלות פנימיות.

יציאה 3 (סיכות 10-17): ידוע בזכות הרב-פונקציונליות שלה, יציאה 3 מטפלת בתקשורת סדרתית (RXD, TXD), הפרעות (INT0, INT1) ובקרת טיימר (T0, T1), מעשיר יכולות עיבוד מתקדמות.

איפוס (סיכה 9): סיכה זו מפעילה מחדש את בקר המיקרו עם דופק גבוה, מאפס את כל הרישומים והגדרת הדלפק של התוכנית לאפס.תדירות הדופק ומשך הזמן זקוקים לשליטה מדוקדקת בכדי להבטיח פעולה אמינה.

סיכות מתנד (XTAL1, XTAL2 - סיכות 18, 19): אינטגרליות לייצור שעון, סיכות אלה משפיעות על תזמון ומהירות הביצוע.בחירת מתנד מתנד מתאים מעצבת היבטי ביצועים כמו שימוש בכוח ומהירות עיבוד.

AT89S52-24PU מפרט

תכונה של מוצר	ערך תכונה
יַצרָן	מיקרו -שבב
חבילה / מקרה	PDIP-40
אריזה	שְׁפוֹפֶרֶת
מֶשֶׁך	52.58 מ"מ
רוֹחַב	13.97 מ"מ
גוֹבַה	4.83 מ"מ
מתח אספקה	4 V ~ 5.5 V
טמפרטורת הפעלה	-40 מעלות צלזיוס ~ 85 מעלות צלזיוס
גודל זיכרון התוכנית	8 KB
גודל RAM של נתונים	256 ב
מספר I/OS	32 I/O.
סוג ממשק	UART
תדר שעון מקסימלי	24 MHz
סגנון הרכבה	דרך החור
סוג מוצר	בקרי מיקרו 8 סיביות - MCU

תכונות AT89S52-24PU

מעבד 8 סיביות ודינמיקת תכנות

בקר AT89S52-24PU מיקרו מתהדר במעבד דינאמי של 8 סיביות.יכולות התכנות המהירות שלה משפרות את היעילות התפעולית על פני יישומים מגוונים, המשקפים את הרצונות האנושיים למהירות ואופטימיזציה.

גמישות קלט/פלט וזיכרון פלאש

מצויד ב -32 קווי קלט/פלט לתכנות, הוא מספק גמישות בשפע להתממשק חלק עם מכשירים שונים.זיכרון הפלאש תומך בתכנות מקוונות, ומאפשר עדכונים ושינויים קלים יותר, בדומה להתאמה לצרכים המשתנים ללא הרף מבלי להחליף חומרה.

מערך מתח והוראות

מתחי הפעלה בין 4.0 וולט ל -5.5 וולט חליפת מגוון רחב של סביבות אלקטרוניות.בקר המיקרו מתיישר עם מערך ההוראות MCS-51 המוערך, שנחגג על יעילותו ואמינותו במערכות משובצות.

תדירות, כוח ויעילות

תמיכה בפעולות סטטיות מלאות מ- 0 ל- 33 מגה הרץ מאפשרת להתאים את צריכת החשמל והביצועים לצרכים ספציפיים, במיוחד בתרחישים רגישים לחשמל, תוך התייחסות לדאגה לניהול משאבים.

הפרעות, זיכרון וטיימרים

עם 8 מקורות מפריעים, בקר המיקרו מטפל באלימות מורכבות.זה כולל 256 בתים של זיכרון RAM על השבב ושלושה טיימרים/דלפקים של 16 סיביות, המבטיחים תזמון ובקרה מדויקים, טובים ליישומים הזקוקים לדיוק ואמינות.

אופטימיזציה לאנרגיה ועיצוב מעשי

הכללת מצבי שינה מייעשת את השימוש באנרגיה עבור מכשירים המונעים על סוללה, ותורמת לחיי סוללה מורחבים, הנהון לנטיית הקיימות.

צדדיות

איזון בין תכנון עשירים בתכונות ואילוצי מערכות, AT89S52-24PU יכולת ההסתגלות מרחיבה את הערעור שלה בתחום האלקטרוניקה החינוכית, התעשייתית והצרכנית.בקר המיקרו מדגים מהורהר שמאפשר למעשה לדרישות מגוונות.

שימושים והשפעה של AT89S52-24PU

בקר AT89S52-24PU מיקרו מנוצל בהרחבה על פני שדות רבים, כולל מערכות בקרה משובצות, מכשירים חכמים וטכנולוגיות אוטומציה.הוא כולל תדר שעון גמיש ותכנות מקוונות המפשטות את העדכונים והתחזוקה כאחד.זה ממלא תפקיד בטיימרים אלקטרוניים, אלקטרוניקה לרכב ומערכות איסוף נתונים.בקרי מערכות משובצים, בקרת תצוגה אלקטרונית וממשקי תקשורת נהנים מהפונקציונליות שלה.זה מסייע בציוד אוטומציה שונה.

חמושים בטיימרים משולבים, AT89S52-24PU מספק תזמון מדויק ליישומים כמו טיימרים אלקטרוניים ו- ECUs לרכב.דיוק זה דומה לאופן שבו זה מתאים בקפדנות מערכות כדי להשיג ביצועי שיא, ומודה בערך העיתוי ליעילות ואמינות.בתוך נופים ביתיים ותעשייתיים כאחד, בקר המיקרו משמש באיסוף וניתוח נתוני חיישנים לניהול מערכות משובצות.מראות אלה משתמשות במשוב למערכות כוונון, משפרות את הבטיחות ומיטב השימוש באנרגיה.יכולת המיקרו -בקר לניהול תצוגות ולאפשר תקשורת סדרתית מאפשרת ממשקים חלקים.זה מארגן ביעילות פעולות רובוטיות וקו הרכבה, בדומה לסנכרן מכונות מפעל לפריון ודיוק מהשורה הראשונה.

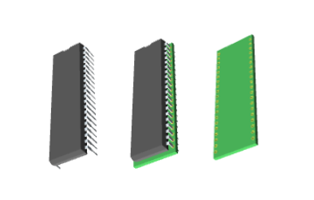

דגם תלת מימד של AT89S52-24PU

בקר ה- AT89S52-24PU מיקרו-בקרת תשומת לב במערכות משובצות בגלל יכולות ה- CPU המגוונות שלו עם 8 סיביות.זה מצרך עיקרי בפרויקטים רבים של אלקטרוניקה, בשל אמינותו ותכנותו הפשוטה.

שימוש במודלים תלת-ממדיים לרכיבים כמו AT89S52-24PU מאפשר הדמיה לאב-טיפוס.תהליך זה מסייע במזעור ההוצאות והימנעות משגיאות הרכבה אפשריות.עם הדמיה מדויקת, אתה יכול להתעמק עמוק בכל פרט ופרט בעיצובים שלהם, ולהעצים את הדיוק והעידון.דגמי תלת מימד מעלים את הדיוק בעיצוב PCB, מיטוב שימוש במרחב ושימוש במשאבים.בחינת דגמים אלה יכולה להוביל לשיפורים בתפוקת הייצור.לאחר ששולבו בזרימות עבודה, התובנות הללו הן הטובות ביותר לקידום עיצוב איטרטיבי.

מצויד ב -8 קילוגרם זיכרון פלאש ו -256 בתים של זיכרון RAM, AT89S52-24PU מציע תמיכה מוצקה על פני יישומי תכנות מגוונים.הרבגוניות שלה משרתת מגוון רחב של שימושים, במיוחד במערכות אוטומציה ובקרה בהן היעילות מוקירה.אלקטרוניקה מודרנית נהנית מניהול אנרגיה נלהב.צריכת החשמל הנמוכה של מיקרו-בקר זה הופכת אותה למועדפת על יישומים המופעלים על ידי סוללות.

תהליך תפעולי של בקר AT89S52

אתחול ואיפוס מנגנון

כאשר ה- AT89S52 מקבל חשמל, הוא עובר סדרה של שלבי אתחול להתכונן לביצוע תוכניות חלק.זה מתחיל בהגדרת סיכת ה- RST גבוהה כדי לאפס את בקר המיקרו.יש צורך בתהליך איפוס יציב כדי להתחיל ממצב ידוע ולהימנע מכל התנהגות בלתי צפויה שעלולה לשבש את הפעולות.

תצורת שעון מערכת

שעון המערכת מוגדר באמצעות מתנד פנימי המחובר לגביש, המייצב את תדר השעון ומבטיח דיוק תזמון.שימו לב לקראת יישור המפרט של מתנד הקריסטל עם צרכי היישום שלהם, וחתירה לביצועים מיטביים.

ביצוע התוכנית וניהול זיכרון

ביצוע התוכנית מתחיל עם קוד טעינה ושימוש בדלפק התוכנית כדי להתחיל בהוראות עיבוד מהזיכרון.ממשקי זיכרון RAM וממשקי זיכרון חיצוניים ממלאים תפקיד בניהול אחסון נתונים.התמקדו באיזון בין השימוש על שבב וזיכרון חיצוני כדי להשיג יעילות ומהירות רבה יותר.

קלט נתונים וטיפול בפלט

בקר המיקרו מנהל במומחיות כניסות ויציאות נתונים על פני ממשקים שונים, ומאפשר אינטראקציה עם סביבות חיצוניות.יציאות נועדו לתמוך בשלל פונקציות קלט/פלט.שילוב בהצלחה עם יישומים דורש תכנון ממשק מהורהר, מה שמבטיח טיפול ותגובת נתונים אמינים.

אינטראקציה בסביבה חיצונית

ה- AT89S52 מאפשר תקשורת אפקטיבית עם ציוד היקפי חיצוני, תוך התאמה לשינויים סביבתיים.גמישות זו מתאימה ליישומים מאוטומציה תעשייתית לאלקטרוניקה צרכנית.לעיתים קרובות מסתכל קדימה, בהתחשב בפוטנציאל האינטגרציה העתידי ובמדרגיות בתכנון.בקר המיקרו AT89S52 מציג גמישות ודיוק בהקשרים תפעוליים מגוונים, מותנים ביישור ההתקנה היסודית הן עם דרישות חומרה והן עם דרישות ספציפיות ליישום.

גיליון נתונים PDF

AT89S52-24PU גיליונות נתונים:

AT89S52.PDF

שאלות נפוצות [שאלות נפוצות]

1. אילו יתרונות מציעים AT89S52?

ה- AT89S52, רותם את הזיכרון החדשני של מיקרו -צ'יפס, משתלב בצורה חלקה עם מערך ההוראות הנפוץ 80C51.זיכרון הפלאש המובנה שלו מאפשר עדכונים במערכת המערכת ללא טרחה, ומספקים את הצרכים המתפתחים של פיתוח איטרטיבי והתאמות של מוצרים דינמיים.זה הופך אותו לכלי חשוב לאיזון המסורת והפונקציונליות המודרנית.

2. כיצד מאפיין בקר המיקרו AT89S52?

בקר מיקרו-בקר זה הרמוני את השימוש בהספק נמוך ביעילות גבוהה, ומתהדר בתים של 8K של זיכרון פלאש על בסיס הטכנולוגיה הלא נפתחת של ATMEL.תערובת הרמונית זו הופכת את זה להתאים ליישומים מרובים שבהם יעילות ואמינות מהדהדים עמוק את ציפיות המשתמש לביצועים.

3. מהי ספירת הסיכות של בקר המיקרו AT89S52?

מיקרו-בקר כולל קבוצה של 40 סיכות, כולל 32 סיכות GPIO, מספר טיימרים, הפרעות מרובות, יציאה סדרתית ומתנד על שבב עם מעגלי תמיכה.ארכיטקטורת סיכה גמישה כזו מכילה מסלולי עיצוב מגוונים, ופונה לפרויקטים הדורשים פתרונות ממשק יציבים.

4. אילו תפקידים ניתן לבצע בקר AT89S52 מיקרו -בקר?

בקר מיקרו זה ניתן להתאמה, ומפקח על ספקטרום של יישומי בקרה דיגיטלית.מצבי התפעול שלה, הפעלה, סרק ומורדת, משמשים ביעילות למיטוב השימוש באנרגיה.זה מועיל במכשירים תלויים בסוללות שבהם הרחבת אורך החיים של סוללות תואמת את יעדי ניהול החשמל.

5. מה מבדיל את בקר המיקרו AT89C52?

AT89C52 AT89C52, השייך למערך 8051, מציע זיכרון פלאש הניתן לתכנות ו -256 בתים של זיכרון RAM.הוא מציג חוסן בולט, תוך סביבת עד 1000 מחזורי כתיבה/מחיקה, המשפר את התאמתו ליישומים קפדניים.עמידותו מושכת בתרחישים ארוכי טווח בהם הביצועים החזקים נושאים חשיבות.
