מדריך מנהל התקני קו ADM5170AP: תכונות, פינאוט, יישומים ו- RS-232/RS-423 המרת אות

מדריך זה עוסק ב- ADM5170AP, שבב מיוחד המסייע לשלוח איתותים במערכות תקשורת דיגיטלית.הוא מתמקד באופן שבו שבב זה לוקח אותות לוגיים בסיסיים (כמו TTL או CMOS) וממיר אותם לאותות RS-232 או RS-423 חזקים יותר לקבלת שידור טוב יותר.זה גם מסביר כיצד ADM5170AP מאפשר לך לבחור את מצב הפלט, להתאים את מהירות האות ולהשתמש בו ביעילות.זה מדגיש כיצד השבב הזה מקל על החיבור ושליחת נתונים בצורה ברורה ואמינות למרחקים ארוכים יותר.

קָטָלוֹג

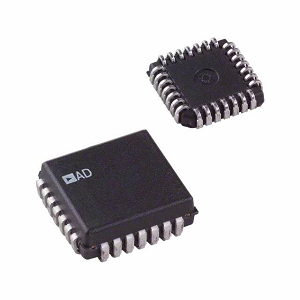

סקירה כללית של ADM5170AP

THE ADM5170AP הוא נהג קו אוקטלי רב -תכליתי המותאם למערכות תקשורת דיגיטלית, המטפל בשיעורי נתונים עד 116 קילוגרם/שניות.הוא מהונדס באופן ייחודי לקבל כניסות TTL או CMOS, אשר הופכות ואז מתורגמות לרמות האות RS-232E או RS-423A.גמישות זו נשלטת על ידי המצב בחירת כניסות MS+ ו- MS -;הגדרת שניהם ל- GND יוזמת פעולת RS-423, ואילו חיבור MS+ ל- VDD ו- MS-ל- VSS מאפשר פעולת RS-232.ניתן לכוונן את קצב ה- SLOW הפלט דק מ- 10 V/μs ל- 2.2 V/μS על ידי חיבור נגד חיצוני בין סיכת ההתאמה של קצב הקצב (SRA) ו- GND, תוך התאמה של אורכי כבלים וסוגים שונים.המכשיר כולל גם יציאות שניתן לבטל באמצעות סיכת EN (אפשר קלט), ומאפשרת שיתוף של קו פלט משותף המשפר את הגמישות והיעילות של תכנון המערכת.ה- ADM5170AP משלב טכנולוגיית CMOS בעוצמה נמוכה, הגנת קצרי פלט ותשומות תואמות TTL/CMOS, מה שהופך אותה לבחירה אידיאלית עבור מודמים במהירות גבוהה, יציאות קלט/פלט מחשב ויישומי תרגום ברמת ההיגיון.

אם אתה חושב לשדרג את המערכות שלך או להרחיב את קו המוצרים שלך, ADM5170AP הוא בחירה חכמה.צרו קשר עוד היום כדי לבצע את ההזמנה בתפזורת וודאו שהמלאי שלכם עומד בביקוש עם רכיב בעל ביצועים גבוהים זה.

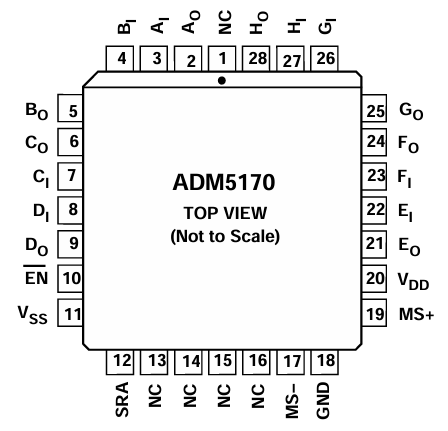

תצורת ADM5170AP PIN

מנמונית	פוּנקצִיָה
VDD	קלט אספקת חשמל, +10 V ± 10%.
VSS	קלט אספקת חשמל, –10 V ± 10%.
GND	סיכת קרקע.חייב להיות מחובר ל- 0 V.
אאֲנִי וווחאֲנִי	קלט דיגיטלי לנהגים A עד H.
אO. וווחO.	פלט RS-232/RS-423 מהנהגים A ל- H.
EN	אפשר סיכה.כאשר גבוה, כל התפוקות נאמרות 3.
MS+, MS -	מצב בחר כניסות.משמש לשליטה ברמת הפלט נַדְנֵדָה.עם MS+ & MS- מחוברים ל- GND, נבחרות רמות הפלט RS-423A.עִם MS+ מחובר ל- VDD וכן MS - מחובר ל- VSS, Rs-232 רמות הפלט מפותחות.
SRA	כניסה להתאים קצב SLEW.נגדי חיצוני (2 קילו עד 10 kΩ) המחובר בין סיכה זו ל- GND משמש לשליטה על הפלט בהרגה קצב (10 v/μs עד 2.2 v/μs).

ADM5170AP דגמי CAD

ADM5170AP סמל

טביעת רגל ADM5170AP

ADM5170AP מודל תלת מימד

תכונות ADM5170AP

• • שמונה נהגי קו יחיד: ADM5170AP כולל שמונה נהגי קו עצמאיים בחבילה אחת, המאפשרים ערוצים מרובים של העברת נתונים בו זמנית.תכונה זו שימושית למערכות תקשורת דיגיטליות מורכבות הדורשות יציאות אות מרובות

• • תאימות לסטנדרטים: מכשיר זה תואם את תקני EIA RS-232E, RS-423A ו- CCITT V.10/X.26, ומבטיח שהוא יכול לפעול בצורה חלקה במגוון מסגרות תקשורת דיגיטליות ותואם לפרוטוקולי תקשורת בינלאומיים.

• • קצב הרוזה הניתן לתכנות: אתה יכול להתאים את קצב ההמרה של הפלט מ- 10 V/μs ל- 2.2 V/μS על ידי חיבור נגד נגן חיצוני בין סיכת ההתאמה של קצב הקצב (SRA) לקרקע.כוונון זה מאפשר כוונון עדין של שלמות האות בהתאם למאפייני כבל החיבור, הפחתת השתקפויות האות ושגיאות השידור.

• • טווח מתח אספקה ​​רחב : ADM5170AP פועל עם טווח מתח אספקה ​​בין 9 וולט ל -15 וולט עבור VDD ומ- –9 V ל- –15 V עבור VSS.מגוון רחב זה מכיל ספקי כוח שונים, ומשפר את הגמישות של המכשיר בתצורות מערכת שונות.

• • טכנולוגיית CMOS בעוצמה נמוכה: בנוי עם טכנולוגיית CMOS בעוצמה נמוכה, ADM5170AP מפחית את צריכת החשמל ל -40 מגוואט כאשר הוא מושבת.תכונה זו חשובה לחיסכון באנרגיה במערכות הדורשות שעות תפעוליות ארוכות וקיימות.

• • תפוקות 3 מדינות: ניתן להשבית את סיכות הפלט של ADM5170AP באמצעות סיכת EN (אפשר קלט).פונקציונליות זו מאפשרת שיתוף של קווי תקשורת נפוצים ומונעת הפרעות איתות, מה שהופך אותו לאידיאלי למערכות בהן נהגים מרובים חולקים מסלולי פלט.

• • כניסות תואמות TTL/CMOS: מנהל התקן הקו מקבל גם רמות קלט TTL וגם CMOS, ומציע צדדיות בממשק למשפחות לוגיות שונות.תכונה זו מפשטת את תהליך העיצוב על ידי ביטול הצורך בחומרה משמרת ברמה נוספת.

• • הגנת הקצר של פלט: הוא כולל הגנה מובנית מפני מכנסי פלט, המשפר את האמינות והעמידות של המכשיר על ידי מניעת נזק כתוצאה מעגלים קצרים בשוגג במהלך הפעולה.

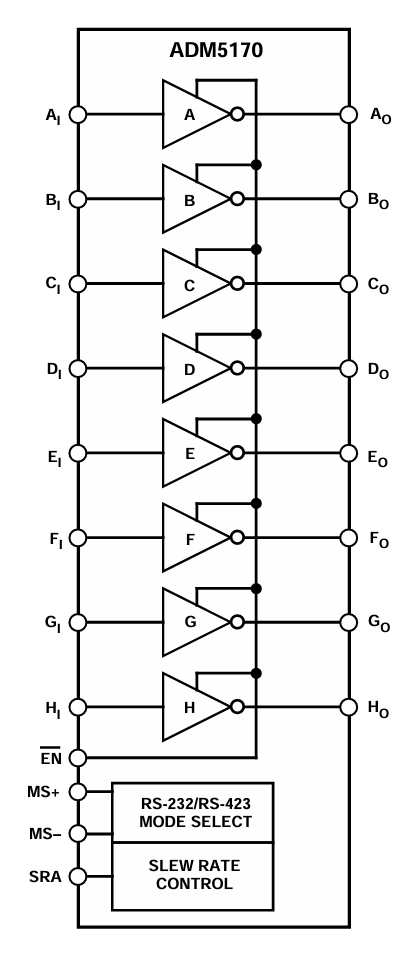

ADM5170AP תרשים בלוק

THE תרשים חסום של ADM5170AP ממחיש את הפונקציה שלו כנהג קו אוקטלי, המטפל בשמונה ערוצי אות קלט-פלט שכותרתו A דרך H. כל כניסת אות (AI ל- HI) עוברת דרך מנהל התקן קו הפוך ייעודי, שמומר TTL/CMOS אותות קלט לרמות פלט של מנהל התקן קו מתאימות (AO ל- HO).תפוקות אלה יכולות לפעול תחת תקני RS-232 או RS-423, תלוי במצב שנבחר דרך סיכות MS+ ו- MS.THE מצב בחר חסום בתחתית מתגי התרשים בין רמות האיתות RS-232 ל- RS-423.

בנוסף, התרשים מראה א בקרת קצב שבה PIN (SRA), המאפשר להתאים את קצב המעבר של אותות הפלט.זה עוזר בניהול שלמות האות וההפרעות האלקטרומגנטיות (EMI), במיוחד לאורך קווי העברה ארוכים יותר.THE EN PIN הוא שליטה להפעיל המפעילה או מבטלת את כל הנהגים בו זמנית.בסך הכל, ADM5170AP הוא נהג קו רב -תכליתי IC המשמש במערכות תקשורת דיגיטלית, שנועד לתמוך בסטנדרטים מרובים ולהבטיח העברת אות אמין על פני קישורי נתונים סדרתיים.

ADM5170AP מפרט

סוּג	פָּרָמֶטֶר
יַצרָן	מכשירים אנלוגיים בע"מ.
אריזה	שְׁפוֹפֶרֶת
סטטוס חלק	מְיוּשָׁן
סוּג	נֶהָג
פּרוֹטוֹקוֹל	RS232, RS423
מספר הנהגים/מקלטים	8/0
קצב נתונים	116kbps
מתח - אספקה	9V ~ 15V
טמפרטורת הפעלה	-40 מעלות צלזיוס ~ 85 מעלות צלזיוס
סוג הרכבה	הר השטח
חבילה / מקרה	28-LCC (J-Lead)
חבילת מכשירי ספק	28-PLCC (11.51x11.51)
מספר מוצר בסיס	ADM5170

ADM5170AP תכנות מצב פלט

לשבב ADM5170AP יש שני מצבי פלט המאפשרים לו לעבוד עם תקני מתח שונים לשליחת אותות.מצבים אלה הם:

1. מצב פלט נמוך: מצב זה עוקב אחר תקן RS-423A, המשמש לתקשורת פשוטה, נקודה לנקודה.כדי להשתמש במצב זה, חבר את המצב בחר סיכות, שכותרתו MS+ ו- MS - ישירות לקרקע (GND).הגדרה זו שומרת על רמות המתח נמוכות ומבוקרות יותר, וזה טוב להימנעות מהפרעות כאשר הקווים קרובים זה לזה.

2. מצב פלט גבוה: מצב זה תואם לתקן RS-232 ומתאים לתרחישים שבהם הכבלים ארוכים או שהאות צריך לנסוע רחוק, מכיוון שהוא מאפשר אותות מתח חזקים וגבוהים יותר.כדי להפעיל מצב זה, חבר MS+ לאספקת הכוח החיובית (VDD) ו- MS - לאספקת הכוח השלילית (VSS).זה הופך את הפלט לחזק יותר, מה שמבטיח שהאות יישאר ברורה לאורך מרחקים ארוכים יותר.

תשומות				תפוקות
MS+	גְבֶרֶת-	EN	נְתוּנִים
GND	GND	0	0	5 V עד 6 V (RS-423)
GND	GND	0	1	–5 V עד –6 V (RS-423)
VDD	VSS	0	0	(VDD-3 V) (RS-232) ¹
VDD	VSS	0	1	(VSS + 3 V) (RS-232) ¹
X	X	1	X	גבוה z

ADM5170AP יישומים

מערכות תקשורת במהירות גבוהה

ה- ADM5170AP מתאים באופן אידיאלי למערכות תקשורת במהירות גבוהה בשל יכולתו להתמודד עם שיעורי נתונים של עד 116 קילוגרם/שניות.זה הופך אותו למושלם ליישומים הדורשים העברת נתונים מהירה ואמינה ברשתות.

יציאות קלט/פלט למחשב וציוד היקפי

מנהל התקן קו זה משמש בהרחבה ביציאות קלט/פלט מחשב ומממשק.תאימותו לרמות TTL/CMOS ותקני RS-232E/RS-423A מבטיחים שהיא יכולה להשתלב בצורה חלקה עם מגוון רחב של חומרת מחשב, תוך שיפור קישוריות וזרימת נתונים בין מכשירים.

מודמים במהירות גבוהה

בהתחשב בטיפול הגבוה בקצב הנתונים ובקצב ההרגה המתכוונן, ADM5170AP הוא בחירה מצוינת עבור יישומי מודם במהירות גבוהה.זה עוזר לשינוי ולהדגמה את אותות נתונים ביעילות, ומבטיח קישוריות ברורה ועקבית באינטרנט.

מדפסות

במדפסות, ADM5170AP מסייע בהעברה אמינה של נתונים בין המחשב למדפסת.היכולת שלה להעביר נתונים ביעילות למרחקים ארוכים יותר ללא הפסד מבטיחה פעולות באיכות גבוהה ומהירה.

תרגום ברמת ההיגיון

המכשיר ממלא גם תפקיד בתרגום ברמת ההיגיון, המרת רמות קלט TTL או CMOS לרמות פלט RS-232E או RS-423A.פונקציה זו טובה במערכות בהן מכשירים פועלים ברמות היגיון שונות, ומבטיחים תאימות ותקשורת יעילה על פני רכיבים אלקטרוניים מגוונים.

ADM5170AP חלקים דומים

• • ADM560JRSZ

• • ADM5170JP-REEL

• • ADM560JRS

יתרונות ADM5170AP

תמיכה בפרוטוקול כפול עם בחירת מצב

ADM5170AP מאפשר לבחור בין תקני פלט RS-232E ו- RS-423A באמצעות כניסות בחר MODE (MS+ ו- MS-).תאימות כפולה זו מציעה גמישות בעיצוב יישומים, תוך התאמה של דרישות תקשורת שונות ללא צורך ברכיבים נוספים.

שמונה נהגים עצמאיים

בשילוב שמונה מנהלי התקני קו חד-פעמיים בחבילה אחת, ADM5170AP ממזער את הצורך במספר שבבים, חיסכון בשטח ומפחית את המורכבות בעיצוב המערכת.שילוב זה מועיל בסביבות עם נדל"ן PCB מוגבל.

טווח מתח אספקה ​​רחב

יכולתו של המכשיר לפעול על פני טווח מתח אספקה ​​רחב (9 וולט עד 15 וולט עבור VDD, ו- –9 V עד –15 V עבור VSS) הופכת אותו להתאמה לסביבות כוח שונות, ומשפר את התועלת שלו בהגדרות תפעוליות מגוונות.

צריכת חשמל נמוכה

ה- ADM5170AP, הכולל טכנולוגיית CMOS בעוצמה נמוכה, צורך פחות כוח, במיוחד כאשר הוא מושבת (40 מגוואט בלבד).יעילות אנרגטית זו הופכת אותו מתאים ליישומים בהם יש צורך בשימור חשמל, כגון מכשירים המופעלים על ידי סוללות.

כניסות תואמות TTL/CMOS

תאימותה לרמות לוגיות TTL ו- CMOS סטנדרטיות מבטיחה שה- ADM5170AP יכול להתממשק בצורה חלקה עם מגוון רחב של מערכות דיגיטליות, ולבטל את הצורך בחומרה משמרת ברמה ופשט את עיצוב המערכת.

הגנת הקצר של פלט

עם הגנה מובנית מפני מכנסי תפוקה, ADM5170AP מספק עמידות ואמינות משופרים, ומגן על המכשיר והמערכת מפני נזק שנגרם כתוצאה מעגלים קצרים בשוגג במהלך הפעולה.

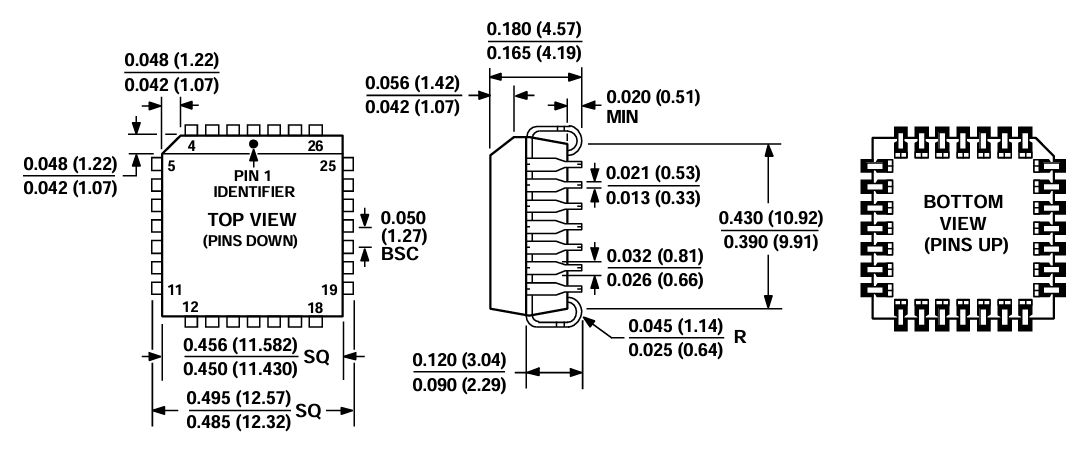

ADM5170AP מידות אריזה

מידות חבילה

פָּרָמֶטֶר	מימד (מ"מ)
רוחב גוף (דקה - מקסימום)	12.32 - 12.57
אורך גוף (דקות - מקסימום)	11.43 - 11.58
גובה גוף (דקות - מקסימום)	9.91 - 10.92
טווח עופרת (דקה - מקס)	4.19 - 4.57
מגרש עופרת (טיפוסי)	1.27
עובי עופרת (דקות - מקסימום)	0.33 - 0.53
רוחב עופרת (דקה - מקסימום)	0.64 - 1.14
גובה עומד (דקות)	0.51
רוחב כתף עופרת (דקות - מקסימום)	1.07 - 1.42
רדיוס פינתי (r) (דקות - מקסימום)	0.64 - 1.14

מתווה חבילה

ADM5170AP יצרן

ADM5170AP מיוצר על ידי מכשירים אנלוגיים בע"מ. (ADI), המובילה המוכרת ברחבי העולם בתכנון וייצור של מעגלים משולבים אנלוגיים, איתות מעורב ועיבוד אותות דיגיטלי (DSP).ADI, שנוסדה בשנת 1965 ובסיסה בווילמינגטון, מסצ'וסטס, ידועה בכך שהיא מספקת פתרונות מוליכים למחצה מתקדמים המשרתים יישומים בענפים כמו תקשורת, אוטומציה תעשייתית, מערכות רכב ואלקטרוניקה צרכנית.המוניטין של ADI לאמינות וחדשנות בא לידי ביטוי ברכיבים כמו ADM5170AP, המציג את ההתמקדות של החברה בשלמות האות, צריכת חשמל נמוכה וגמישות מערכת.מכשירים אנלוגיים מבטיחים כי כל מוצר, כולל ADM5170AP, עומד בתקני איכות וביצועים מחמירים למערכות אלקטרוניות מודרניות.

מַסְקָנָה

ה- ADM5170AP מציע פיתרון מעוגל היטב ליישומי תקשורת דיגיטלית הדורשים המרת איתות חזק וגמישות פרוטוקול.עם תמיכה בסטנדרטים של RS-232E ו- RS-423A, שמונה ערוצי נהג עצמאיים ותכונות כמו קצב מירה ותוכנית מאפשרת שליטה, היא מפשטת שילוב עיצוב במגוון רחב של מערכות.תאימותו לתשומות TTL/CMOS, הפעלת הספק נמוך והגנה קצרה במעגל קצר משפרות עוד יותר את התועלת שלה בסביבות רגישות לחשמל ומרחב.מגובה על ידי המוניטין של מכשירים אנלוגיים לאיכות וחדשנות, ADM5170AP הוא בחירה מוצקה עבור אלה המחפשים ביצועים אמינים ביישומי תקשורת סדרתית.
