סקירה טכנית של מגבר תפעולי כפול AD8542AR

אתה מקבל מבט ברור על AD8542AR וכיצד הוא משתלב במעגלים אנלוגיים יומיומיים.מגבר תפעולי כפול זה בנוי לשימוש בצריכת חשמל נמוכה ועובד היטב עם מתחי אספקה ​​בודדים, מה שמקל על יציאה לעיצובים קומפקטיים.אתה יכול להשתמש בו עבור אותות חיישנים, מכשירים ניידים, או משימות סינון פשוטות מבלי לדאוג לשאוב זרם גבוה.עם קלט ויציאה ממסילה למסילה, אתה מנצל טוב יותר את טווח האספקה ​​שלך תוך שמירה על האותות יציבים וצפויים.

קטלוג

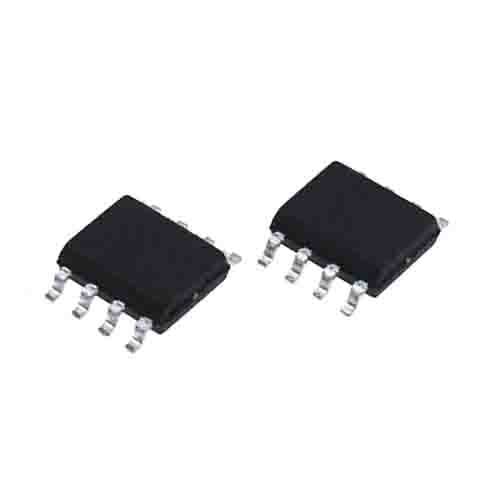

AD8542AR סקירה כללית

ה AD8542AR הוא מגבר תפעולי כפול לשימוש כללי שנבנה לפעולה בהספק נמוך וביצועי קלט ופלט מסילה למסילה.הוא פועל מאספקה ​​בודדת ותומך במערכות מתח נמוך שבהן נדרש טיפול יעיל באותות.המכשיר מספק הגברה יציבה לאותות אנלוגיים קטנים תוך שמירה על התנהגות עקבית בכל טווח הפעולה שלו.עיצוב כפול הערוצים שלו תומך בפריסות מעגלים קומפקטיות ומפחית את ספירת הרכיבים.שימושים נפוצים כוללים מיזוג אותות חיישנים, מכשירים המופעלים על ידי סוללה, התקני מדידה ניידים ושלבי עיבוד אנלוגיים בסיסיים.החלק מאזן דיוק ויעילות כוח עבור פונקציות אנלוגיות יומיומיות.מחפש AD8542AR?צור איתנו קשר כדי לבדוק מלאי עדכני, זמן אספקה ​​ותמחור.

AD8542AR Pinout פרטי

תיאור פין AD8542AR

מספר PIN	שם סיכה	תיאור
1	OUT א	פלט מגבר A
2	-IN A	מגבר כניסה הפוכה
3	+IN A	מגבר כניסה לא הופכת
4	V−	אספקה שלילית או הארקה
5	+IN B	כניסת מגבר B לא הופכת
6	-IN B	מגבר B כניסת הפוך
7	OUT B	פלט מגבר B
8	V+	היצע חיובי

דגם AD8542AR CAD

סמל AD8542AR

AD8542AR טביעת רגל

דגם 3D AD8542AR

תכונות של AD8542AR

תצורת ערוץ כפול

ה-AD8542AR מכיל שני ערוצי מגבר עצמאיים בתוך התקן אחד.זה מאפשר לרכיב יחיד להתמודד עם אותות אנלוגיים מזווגים, מה שעוזר לצמצם את שטח הלוח ומפשט את פריסת המעגלים.שני הערוצים פועלים בהתנהגות חשמלית מותאמת, התומכים בעיבוד אותות מאוזן ועקבי.

תפעול קלט ויציאה ממסילה לרכבת

כניסות ויציאות יכולות להתקרב לשתי רמות האספקה.זה מאפשר שימוש טוב יותר בטווח המתח הזמין, במיוחד במערכות מתח נמוך.ניתן לעבד אותות עם אובדן מינימלי של טווח דינמי כאשר פועלים מאספקה ​​בודדת.

מאפייני הפעלה בהספק נמוך

המכשיר שואב מעט מאוד זרם אספקה במהלך פעולה רגילה.זה תומך בחיי סוללה ארוכים יותר ובדרישת חשמל כוללת נמוכה יותר.זה מתאים היטב למערכות שנשארות פעילות לתקופות ממושכות.

מתח קיזוז כניסה נמוך

מתח היסט קלט קטן עוזר לשמור על דיוק בעת הגברה של אותות ברמה נמוכה.זה מפחית שגיאות מתח לא רצויות במוצא.התנהגות אופסט יציבה תומכת במדידות שניתנות לחזרה.

זרם הטיית קלט נמוך במיוחד

שלב הקלט שואב רק כמות קטנה מאוד של זרם.זה ממזער אינטראקציה עם מקורות אות עכבה גבוהה.זה עוזר לשמר את שלמות האות בנתיבי קלט רגישים.

הגברת רוחב פס למטרות כלליות

רוחב הפס ההגבר תומך בתדרי אות אנלוגיים נפוצים המשמשים במעגלי חישה ובקרה.הוא מספק הגברה יציבה ללא עיוות אות מוגזם.זה הופך את המכשיר למתאים למגוון רחב של משימות אנלוגיות יומיומיות.

התנהגות קצב היטל מבוקרת

קצב ההטיה מאפשר מעברי פלט חלקים כאשר אות הקלט משתנה.זה תומך במעקב אחר אותות יציב ללא קצוות פתאומיים.זה עוזר לשמור על תגובת זמן צפויה.

יכולת כונן פלט

שלב הפלט יכול לספק ולהטביע רמות זרם מתונות.זה מאפשר חיבור ישיר לעומסים כגון מסננים או ממירים.בעיצובים רבים, אין צורך בשלב חיץ נוסף.

טווח מתח אספקה יחיד רחב

המגבר פועל על פני מגוון רחב של מתחי אספקה.זה מאפשר תאימות עם רמות כוח שונות של המערכת.הוא תומך באינטגרציה גמישה בעיצובי מתח מעורב.

פעולת טמפרטורה ממושכת

המכשיר מוגדר לפעול בטווח טמפרטורות רחב.הביצועים החשמליים נשארים יציבים בתנאים תרמיים משתנים.זה תומך בשימוש בסביבות תעשייתיות וחיצוניות.

מפרט טכני של AD8542AR

תכונת מוצר	ערך תכונה
יצרן	Analog Devices, Inc.
מתח - טווח אספקה (מינימום)	2.7 וולט
מתח - טווח אספקה (מקסימום)	5.5 וולט
מתח - היסט כניסה	1 mV
קבל מוצר רוחב פס	1 מגה-הרץ
קצב ההרוג	0.92 V/µs
סוג פלט	רכבת לרכבת
זרם - אספקה	45 µA (x2 ערוצים)
זרם - פלט / ערוץ	30 mA
זרם - הטיית קלט	4 pA
טמפרטורת הפעלה	-40°C ~ 125°C
מספר מעגלים	2
סוג הרכבה	מתקן משטח
חבילת מכשירי ספק	8-SOIC
חבילה / מארז	8-SOIC (0.154 אינץ' 3.90 מ"מ רוחב)
חבילה	צינור
מספר מוצר בסיס	AD8542

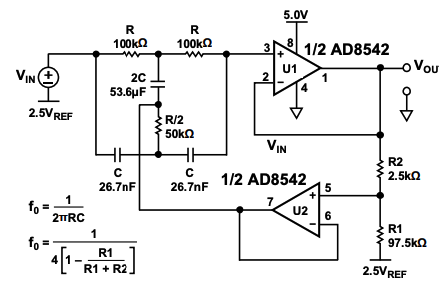

מעגל יישום של AD8542AR

מסנן טווין-T חריץ פעיל המוגדר לדחות הפרעות של 60 הרץ באמצעות שני הערוצים של המגבר התפעולי הכפול AD8542 בהפעלה של אספקה אחת.המעגל משלב רשת טווין-T פסיבית העשויה מנגדים וקבלים מותאמים עם שלב מגבר אקטיבי להגדלת עומק החריץ ושליטה במקדם האיכות, המוגדר ל-10 באמצעות יחס נגד מוגדר.אספקת 5.0 וולט משמשת עם התייחסות של 2.5 וולט כדי להטות את נתיב האות, מה שמאפשר פעולה תקינה ללא מסילה שלילית.קטע מגבר אחד מעבד את האות המסונן בעוד שהשני מאחסן את הפניה של אמצע האספקה, ומבטיח הטיה יציבה.ערכי רכיבים נבחרים כדי לקבוע את תדר החריץ בהתאם ליחס ה-RC הסטנדרטי, מה שהופך את התצורה למתאימה לדיכוי רעשי קו מתח בנתיבי אותות אנלוגיים בתדר נמוך.

יישומים של AD8542AR

מכשירים אלקטרוניים ניידים ומופעלי סוללה

ה-AD8542AR נמצא בשימוש נפוץ באלקטרוניקה ניידת שבה נדרשים מתח אספקה נמוך ותפעול הספק נמוך.הוא תומך בהגברת אות יציבה תוך הוצאת זרם מינימלי, מה שעוזר להאריך את זמן פעולת הסוללה.התנהגות מסילה למסילה מאפשרת לעבד אותות בצורה מדויקת גם כאשר מתח הסוללה משתנה.

מעגלי מיזוג אות חיישן

במערכות מבוססות חיישנים, ה-AD8542AR משמש להגברה, חציצה או קנה מידה של אותות ברמה נמוכה לפני עיבוד נוסף.זרם הטיית הקלט הנמוך שלו עוזר להימנע מטעינת פלטי חיישן רגישים.זה תומך בהעברת אות נקי יותר מחיישנים כמו אלמנטים של חישת טמפרטורה, לחץ או אור.

מערכות מכשור בהספק נמוך

המכשיר משתלב היטב במכשור שחייב להישאר פעיל לתקופות ארוכות.הוא מספק הגברה יציבה תוך שמירה על צריכת חשמל נמוכה.זה הופך אותו למתאים לניטור ציוד שבו נדרשות התנהגות אות עקבית ויעילות.

מעגלים קדמיים אנלוגיים של מוצרי אלקטרוניקה לצרכן

ה-AD8542AR משמש בשלבי קצה אנלוגיים להכנת אותות להמרה או בלוקים בקרה.זה עוזר לייצב את רמות המתח ולחלק מעברי אותות.זה משפר את העקביות בנתיבי שמע, מעגלי קלט משתמש וממשקים אנלוגיים במהירות נמוכה.

מערכות בקרה וניטור תעשייתיים

במערכות תעשייתיות, המגבר תומך במיזוג אותות לצורך משוב בקרה ונתיבי ניטור.טווח טמפרטורת הפעולה הרחב שלו מאפשר לו לתפקד באופן אמין על פני תנאי סביבה משתנים.זה תומך בהתנהגות מערכת צפויה בפעולה לטווח ארוך.

הגברה לשימוש כללי במערכות משובצות

ה-AD8542AR נבחר לעתים קרובות למשימות הגברה כלליות בתוך פלטפורמות משובצות.זה יכול לחצץ אותות בין בלוקים אנלוגיים ודיגיטליים מעורבים.גמישות זו מאפשרת לו לתמוך בפונקציות סינון, קנה מידה ובידוד בעיצובים קומפקטיים.

מידות מתאר של AD8542AR

חבילה קומפקטית להרכבה על פני השטח המוגדרת על ידי שמונה מובילים המסודרים באופן סימטרי סביב גוף מלבני צר, עם מידות שצוינו במילימטרים ובמקבילים לאינץ' לעיון.הפריסה מציגה רוחב גוף של כ-3.80 עד 4.00 מ"מ ואורך כולל של כ-4.80 עד 5.00 מ"מ, עם גובה עופרת נומינלי של 1.27 מ"מ.גיאומטריית העופרת כוללת רוחב, עובי וגובה של עופרת עופרת מוגדרים כדי להבטיח הלחמה נכונה וקו-מישוריות, המצוינת ב-0.10 מ"מ.השרטוט מזהה את יישור מישור הישיבה, זוויות העופרת ופרטי השיפוע, ומציין את התאימות לתקן JEDEC MS-012-AA, המספק תאימות מכנית עקבית להרכבת המעגלים המודפסים.

יתרונות וחסרונות של AD8542AR

יתרונות

• עיצוב כפול ערוצים תומך בפריסות מעגלים קומפקטיים

• זרם אספקה נמוך תומך בפעולה יעילה באנרגיה

• קלט ויציאה ממסילה למסילה מאפשרים ניצול טוב יותר של מתחי אספקה נמוכים

• זרם הטיית כניסה נמוך מאוד מתאים למקורות אות עכבה גבוהה

• טווח טמפרטורות פעולה רחב תומך בסביבות מגוונות

• התנהגות יציבה מתאימה לטיפול באות אנלוגי לשימוש כללי

חסרונות

• רוחב פס הגברה מוגבל מגביל את השימוש באותות בתדר גבוה יותר

• קצב תנועה מתון מגביל את התגובה לשינויי אותות מהירים

• טווח מתח אספקה אינו תומך במערכות מתח גבוהות יותר

• עיצוב למטרות כלליות עשוי שלא להתאים ליישומי רעש נמוך במיוחד

חלופות AD8542AR

מספר חלק	יצרן	תכונות עיקריות	השתמש במקרה/הערות
AD8542ARM-REEL	Analog Devices, Inc.	מגבר תפעולי כפול בעל הספק נמוך עם פעולת פלט מסילה למסילה, זרם הטיית כניסה נמוך וביצועים יציבים בטווח טמפרטורות רחב.מסופק באריזת סרט וסליל להרכבה אוטומטית.	מתאים היטב לעיצובים המופעלים על ידי סוללות ומוגבלים במקום המסתמכים על ייצור אוטומטי להרכבה על פני השטח, כולל מכשירים ניידים ומעגלי מיזוג אותות חיישנים.
AD8542AR-REEL7	Analog Devices, Inc.	מגבר הפעלה כפול לשימוש כללי הכולל יציאות מסילה למסילה, זרם שקט נמוך ומאפיינים חשמליים עקביים.מסופק באריזת סלילים בנפח גבוה.	בשימוש נפוץ בייצור בנפח גבוה למשימות עיבוד אותות אנלוגיים כגון הגברה, חציצה ומיזוג במערכות בקרה וניטור.
AD8542AR-REEL	Analog Devices, Inc.	מגבר תפעולי כפול בעל הספק נמוך עם יכולת יציאה ממסילה למסילה, רוחב פס מתון וזרם הטיית כניסה נמוך.מיועד ליישומי הרכבה על פני השטח.	מתאים למעגלים אנלוגיים כלליים שבהם נדרשת צריכת חשמל נמוכה ואריזה קומפקטית לתלייה משטחית, כגון מוצרי אלקטרוניקה ומערכות משובצות.

אודות Analog Devices, Inc.

Analog Devices, Inc. היא חברת טכנולוגיה המתמקדת בתכנון וייצור של רכיבי אותות אנלוגיים, מעורבים ואותות דיגיטליים.סל המוצרים שלה תומך במדידת אותות, המרה, בקרת הספק וטיפול בנתונים במגוון רחב של מערכות אלקטרוניות.החברה משרתת שווקים כמו ציוד תעשייתי, תקשורת, מכשירי בריאות ואלקטרוניקה.היסטוריית התפעול הארוכה שלו משקפת התמקדות בביצועים יציבים, איכות עקבית ותמיכה במוצר לטווח ארוך.רכיבי החברה נמצאים בשימוש נפוץ במערכות הדורשות התנהגות אות אמינה בתנאי חשמל וסביבתיים משתנים.

מַסְקָנָה

ה-AD8542AR מציע שילוב מאוזן של צריכת חשמל נמוכה, ביצועים יציבים וטיפול באותות גמיש.אתה יכול לסמוך על ההגדרה הכפולה שלו כדי לחסוך במקום ולצמצם חלקים נוספים במעגל שלך.התנהגות המסילה למסילה עוזרת לך להפיק יותר מתחי אספקה ​​נמוכים ללא הטיה מורכבת.עם זרם הטיית קלט נמוך ומתח היסט, הוא מטפל באותות קטנים בצורה נקייה.המכשיר פועל היטב על פני טווח טמפרטורות רחב, מה שהופך אותו לאמין בסביבות רבות.בסך הכל, זה משתלב יפה בעיצובים אנלוגיים יומיומיים שבהם חשובות הפשטות והיעילות.
