מגבר מכשור AD620: גיליון נתונים, תצורת סיכה וסקירה סכמטית

מגבר המכשור של AD620 ידוע בזכות הדיוק והגמישות שלו, מה שהופך אותו לבחירה מהימנה בענפים שונים.עם דיוק גבוה וצריכת חשמל נמוכה, ה- AD620 מצטיין ביישומים כמו מכשור רפואי, אוטומציה תעשייתית ומערכות נתונים מדויקות.הבנת ה- Pinout והפרטים התפעוליים של מגבר זה נדרשת לצורך שילוב מערכת חלקה, מה שמבטיח ביצועים אופטימליים בכל תכנון.במאמר זה נחקור את תכונות המפתח, תצורת ה- PIN ויישומים של ה- AD620, ונדגיש מדוע הוא נשאר פיתרון ללכת להגברה האמינה שלך.

קָטָלוֹג

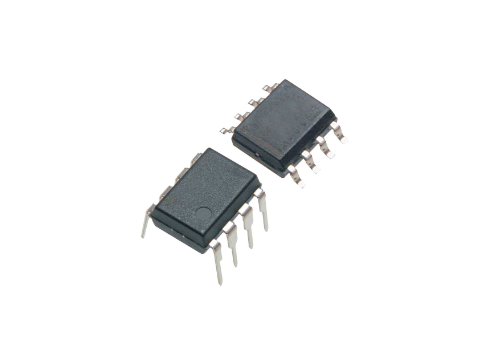

סקירה כללית של AD620

THE AD620 הוא מגבר מכשור חסכוני ודיוק גבוה.זה מאפשר התאמת רווח של עד 10,000 באמצעות נגדי אחד בלבד.הוא זמין באריזות SOIC ו- DIP עם 8-עופרת, הוא מציע טביעת רגל קומפקטית בהשוואה לעיצובים בדידים.

המכשיר מבטיח צריכת חשמל מינימלית, עם זרם אספקה ​​מרבי של 1.3mA, מה שהופך אותו למתאים היטב ליישומים המופעלים על ידי סוללות וניידים.ה- AD620 מתגאה ברמת דיוק גבוהה עם אי -לינאריות מקסימאלית של 40 עמודים לדקה, מתח קיזוז של 50 מיקרו וולט מקסימום, וסחף קיזוז של 0.6 מיקרו -וולט/מעלות צלזיוס.מפרטים אלה מייעלים את זה במערכות רכישת נתונים מדויקות כמו קלות שקילה וממשקי מתמר.הוא כולל רעש נמוך וזרם הטיית קלט נמוך, הבולטים במכשירים רפואיים הדורשים קריאות מדויקות.

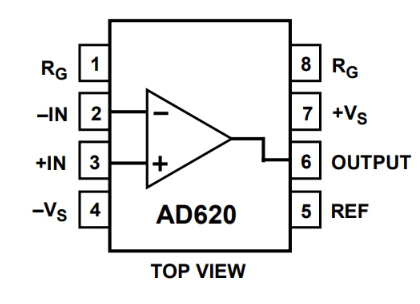

תצורת סיכה של AD620

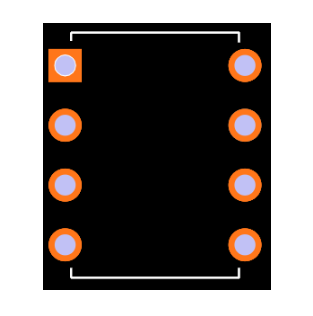

מודל AD620 CAD

עָקֵב

תכונות של AD620

תכונה	תֵאוּר
קלות השימוש	עיצוב פשוט לשימוש עם נגד חיצוני לרווח הַתאָמָה.
טווח רווח	סט רווח עם נגדי חיצוני אחד, מתכוונן מ- 1 ל- 10,000.
טווח אספקת החשמל	פועל על טווח אספקה ​​רחב של ± 2.3 V עד ± 18 V.
ביצועים	עולה על מכשור מסורתי 3-OP-AMP עיצובים של מגבר.
אריזה	ניתן להשיג בחבילות טבילה וחבילות SOIC בעלות 8.
צריכת חשמל נמוכה	זרם אספקה ​​מרבי של 1.3 mA.
ביצועי DC	B תכונות ביצועי DC מעולים.
מתח קיזוז קלט	מתח קיזוז קלט של 50 מיקרו וולט.
סחף קיזוז קלט	סחף קיזוז קלט נמוך של 0.6 מיקרו -וולט/מעלות צלזיוס.
זרם הטיה קלט	זרם הטיית קלט מרבי של 1.0 Na.
יחס דחייה במצב משותף	יחס דחייה במצב משותף של 100 dB מינימום ב- g = 10.
רעש נמוך	רעש מתח קלט של 9 NV/√Hz במהירות 1 קילו הרץ.
רעש קלט	רעש שיא לשיא של 0.28 מיקרו-וולט בטווח 0.1 הרץ עד 10 הרץ.
מפרטי AC	כולל ביצועי AC מעולים עם רוחב פס של 120 קילו הרץ ב- g = 100.
זמן התיישבות	זמן התיישבות מהיר של 15 מיקרו עד 0.01%.

מפרט של AD620

להלן טבלה מפורטת של המכשירים האנלוגיים בע"מ. AD620BN מפרטים טכניים, תכונות ופרמטרים, יחד עם חלקים עם מפרטים דומים.

סוּג	פָּרָמֶטֶר	פרטים
צור ציפוי	עופרת, פח	עופרת/פח
הַר	דרך החור	דרך החור
סוג הרכבה	דרך החור	דרך החור
חבילה / מקרה	8-DIP (0.300, 7.62 מ"מ)	8-DIP (0.300, 7.62 מ"מ)
מספר הסיכות	8	8
מספר האלמנטים	1	1
טמפרטורת הפעלה	-40 מעלות צלזיוס ~ 85 מעלות צלזיוס	-40 מעלות צלזיוס ~ 85 מעלות צלזיוס
אריזה	שְׁפוֹפֶרֶת	שְׁפוֹפֶרֶת
קוד JESD-609	E0	E0
קוד PBFREE	לֹא	לֹא
סטטוס חלק	מְיוּשָׁן	מְיוּשָׁן
רמת רגישות לחות (MSL)	1 (ללא הגבלה)	1 (ללא הגבלה)
מספר הסיומות	8	8
קוד ECCN	אוזן99	אוזן99
הִתנַגְדוּת	10gohm	10gohm
פיזור הכוח המקסימלי	650 מגוואט	650 מגוואט
מיקום מסוף	כָּפוּל	כָּפוּל
מספר הפונקציות	1	1
מתח אספקה	15V	15V
מגרש מסוף	2.54 מ"מ	2.54 מ"מ
מספר חלק בסיס	AD620	AD620
ספירת סיכה	8	8
מתח אספקת הפעלה	36 וולט	36 וולט
זרם אספקת תפעול	1.3mA	1.3mA
זרם אספקה ​​נומינלי	1.3mA	1.3mA
פיזור כוח	650 מגוואט	650 מגוואט
שיעור יש	1.2 וולט/מיקרו	1.2 וולט/מיקרו
סוג מגבר	מִכשׁוּר	מִכשׁוּר
יחס דחיית מצב נפוץ	93 dB	93 dB
זרם - הטיית קלט	500PA	500PA
מתח - אספקה, יחיד/כפול (±)	4.6V36V ± 2.3V18V	4.6V36V ± 2.3V18V
זרם פלט בערוץ	18ma	18ma
מתח קיזוז קלט (VOS)	30mV	30mV
מתח אספקה ​​שלילי	-15V	-15V
מתח - קיזוז קלט	15μV	15μV
רוחב פס -3dB	1MHz	1MHz
קלט קיזוז זרם-מקס (IIO)	0.00075μA	0.00075μA
רווח מתח	1	1
רווח מתח	10	10
אי-ליניאריות-מקס	0.00%	0.00%
מֶשֶׁך	9.27 מ"מ	9.27 מ"מ
גובה יושב (מקסימום)	4.57 מ"מ	4.57 מ"מ
התקשות קרינה	לֹא	לֹא
סטטוס ROHS	תואם שאינו ROHS	תואם שאינו ROHS
עופרת חופשית	מכיל עופרת	מכיל עופרת

אלטרנטיבות של AD620

מספר חלק	תֵאוּר	יַצרָן
AD620BRZ-RL	מגבר מכשיר, 85 UV אופסט-מקס, פס 1 מגה הרץ רוחב, pdso8, עופרת חופשית, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-REEL	מגבר מכשיר, 85 UV אופסט-מקס, פס 1 מגה הרץ רוחב, PDSO8, MS-021-AA, SOIC-8	מכשירים אנלוגיים inc
AD620BR-REEL	סחף נמוך, מגבר מכשור של כוח נמוך עם רווחים מוגדרים של 1 עד 10000	מכשירים אנלוגיים inc
AD620BRZ-R7	סחף נמוך, מגבר מכשור של כוח נמוך עם רווחים מוגדרים של 1 עד 10000	מכשירים אנלוגיים inc
AD620BRZ	מגבר מכשיר, 85 UV אופסט-מקס, פס 1 מגה הרץ רוחב, pdso8, עופרת חופשית, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BR	מגבר מכשיר, 85 UV אופסט-מקס, פס 1 מגה הרץ רוחב, PDSO8, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-REEL7	מגבר מכשיר, 85 UV אופסט-מקס, פס 1 מגה הרץ רוחב, PDSO8, MS-021-AA, SOIC-8	מכשירים אנלוגיים inc

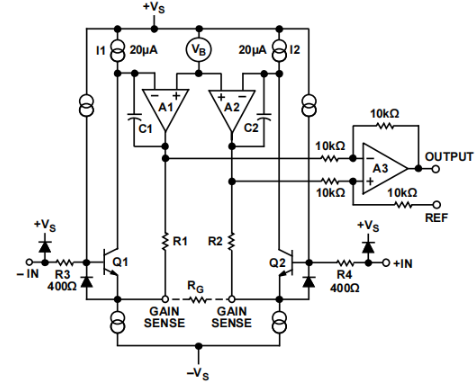

סכמה מפושטת של AD620

יישומים אידיאליים ל- AD620

ה- AD620, עם דיוקו יוצא הדופן ומתח הקיזוז המינימלי שלו, מוצא את עצמו בבית במערכות נתונים שונות בעלות דיוק גבוה.מערכות כאלה נמשכות על פני יישומים כמו מאזני משקל וממשקי מתמר, כאשר המרדף אחר דיוק המדידה אינו נלאה.

מערכות נתונים מדויקות

ה- AD620 משגשג בסביבות בהן הדיוק דומיננטי.קח מאזני שקילה, המשמשים לעתים קרובות במעבדות מחקר או בהגדרות תעשייתיות: כאן, כל מדידה יכולה להיות צעד לקראת תגליות מדעיות פורצות דרך או איכות מוצר מעולה.יחס הדחייה הגבוה של המגבר במצב משותף (CMRR) ומאפייני רעש נמוך הם עמוד השדרה של הביצועים האמינים והמדויקים הזה.

ממשקי מתמר

יישומי ממשק מתמר הם זירה נוספת בה ה- AD620 מציגה את יכולותיה.שקול מתמרים שהופכים תופעות פיזיות כמו לחץ, טמפרטורה או כוח לאותות חשמליים.הדיוק של המרות אלה הוא רציני - בין אם זה בשליטה מדויקת על מערכות אוטומציה תעשייתית או מעקב ערני אחר תנאי הסביבה.עכבת הקלט הגבוהה של AD620 ממלאת תפקיד עיקרי בשימור שלמות האות, ובכך הופכת אותה לבחירה משכנעת עבור ממשקים אלה.

יישומים רפואיים

בעולם המכשירים הרפואיים, ה- AD620 מאיר בהיר.מכשירים כמו אלקטרוקרדיוגרמות (ECGs) ומוניטורי לחץ דם לא פולשניים מסתמכים על דיוק גבוה והפרעות אותות מינימליות כדי לספק אבחון אמין.כאן נדרשים זרם הרעש וההטיה הנמוך של AD620.יתר על כן, יכולת המגבר בשמירה על כוח מרחיבה משמעותית את חיי הסוללה של מכשירים רפואיים ניידים - תכונה עיקרית בנוף של ימינו של פתרונות בריאות ניידים, שבהם כל שעה נוספת של פעולה יכולה לעשות את ההבדל העמוק.

כיצד להפעיל ולבצע אופטימיזציה של AD620?

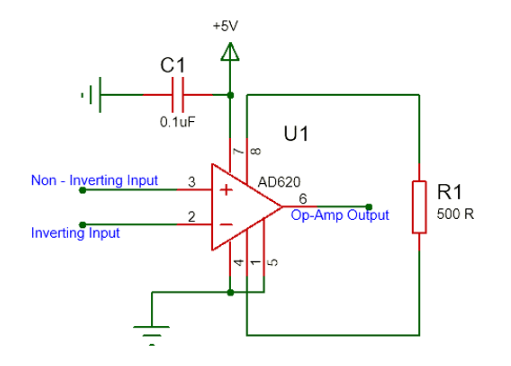

הפעלת ה- AD620 כוללת סדרה של צעדים ישירים.ראשית, ניהול ביעילות את כוח המעגל המשולב (IC) על ידי קישור סיכה 7 לאספקת החשמל ו- PIN 4 לקרקע.אספקה ​​יחידה +5V מתאימה לרוב למשימה זו.הבטחה כי סיכה 2 (לא מעוררת) ו- PIN 3 (הפוך) ניהול את אות הקלט שימושי לפונקציונליות נאותה.כדי לייצב את הפלט כאשר אין הפרש מתח בין סיכות קלט, בדרך כלל סיכה 5 (הפניה) יחד עם סיכה 4.

שליטה על הרווח של AD620 היא תהליך יעיל ביותר, הדורש רק נגד חיצוני אחד.הגדר את הרווח על ידי הצבת נגדי (למשל, 500Ω עבור רווח של 100) בין סיכות 8 (+rg) ל- 1 (-rg).לאחר מכן מחושב הרווח באמצעות הנוסחה.

G = (49.4 kΩ / r_ז) + 1.

נוסחה זו מבטיחה רווחים מדויקים על ידי בחירה מתאימה של ערכי נגדים, ומציעה שיטה פשוטה אך עוצמתית להתאים את ביצועי המגבר לצרכים ספציפיים.היבט אחד שמתעלמים לעתים קרובות הוא זרם הטיית הקלט.העיצוב של AD620 ממזער את הזרם הזה, אך הפחתת כל חוסר איזון במעכבת המקור המחוברת לסיכות הקלט עדיין מתמקמת.צמצום חוסר ההתאמה מפחית את המתח הקיזוז, ומשפר את הדיוק הכללי, וזה בעיקר מסוכן במכשור מדויק בו חשובים אי התאמות דקות.וריאציות טמפרטורה יכולות להשפיע באופן משמעותי על ביצועי ה- AD620.להבטיח כי הנגד המשמש להגדרת הרווח הוא בעל מקדם בטמפרטורה נמוכה מועיל לשמירה על עלייה יציבה בטווח טמפרטורות רחב.ביישומים שנפגעו מתנאים סביבתיים, יציבות זו מועילה לביצוע עקבי.בתרחישים מעשיים כמו מערכות ניטור תעשייתיות, שמירה על יציבות ברווח למרות תנודות הטמפרטורה פעילה כדי למנוע אי דיוקים במדידה.זה מדגיש את החשיבות של בחירת רכיבים מתאימים הנמצאים בהרמוניה עם הסביבה המבצעית, ובכך להבטיח ניטור אמין ומדויק.סיכת ההתייחסות (סיכה 5) משפיעה באופן משמעותי על מתח היציאה.הארקה סיכה זו יחד עם סיכה 4 בדרך כלל מפעילה את הפלט כאשר אין הפרש מתח קלט.עם זאת, בהתקנות מתקדמות יותר, חיבור סיכה זו למתח ספציפי יכול להציג קיזוז ידוע בפלט, מה שמועיל ביישומים הדורשים משמרות התייחסות מתח מדויקות.

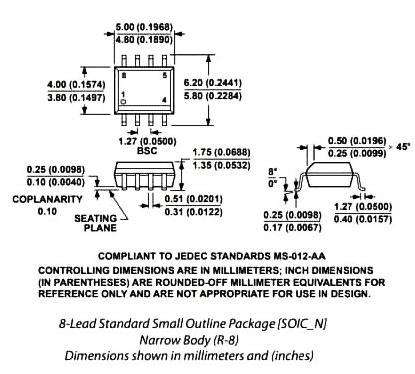

אריזות AD620

על מכשירים אנלוגיים

אנלוגי מכשירים בע"מ (NASDAQ: ADI) מצטיין בתכנון, ייצור ושיווק של מעגלים משולבים אנלוגיים בעלי ביצועים גבוהים, איתות מעורב ועיבוד אותות דיגיטלי (DSP).ADI, שהוקמה בשנת 1965, התחייבה להתגבר על אתגרים הנדסיים מורכבים בעיבוד אותות.לפתרונות הגאוניים שלהם יש את הכוח להפוך תופעות בעולם האמיתי כמו טמפרטורה, לחץ ומהירות לאותות חשמליים מדויקים, ובכך מאפשרים יישומים מגוונים ומעשיים ברחבי העולם.

במהלך העשורים, ADI עברה מהתמקדות אך ורק בטכנולוגיה אנלוגית ועד חיבוק גישה הוליסטית יותר הכוללת טכנולוגיות של אות מעורב ו- DSP.שינוי זה משקף מגמה רחבה יותר בתעשיית האלקטרוניקה לקראת שילוב פונקציות מרובות בשבב יחיד, שיפור הביצועים וחיתוך צריכת החשמל.הפתרונות של ADI מוצאים את מקומם ביישומים בכל אוטומציה תעשייתית, שירותי בריאות, אלקטרוניקה צרכנית ומערכות רכב.

התיק של ADI מקיף מגוון רחב של טכנולוגיות מוצרים אנלוגיים מדויקים כמו מגברים, מוצרים לינאריים וממירי נתונים, הרציניים לחישה ומדידה ברזולוציה גבוהה.פתרונות של אות מעורב המשלבים מעגלים אנלוגיים ודיגיטליים על שבב יחיד, מספקים פונקציונליות ויעילות משופרת.

גיליון נתונים PDF

גיליונות נתונים של AD620BN:

AD620.PDF

גיליונות נתונים של AD620BRZ-R7:

AD620.PDF

שאלות נפוצות [שאלות נפוצות]

1. האם AD623 יכול להחליף AD620?

AD620 ו- AD623 הם שניהם מגברי מכשור יחיד עם תאימות סיכה.הגורם המובהק ביניהם טמון בדרישות אספקת החשמל שלהם: AD620 זקוק לאספקה ​​כפולה, ואילו AD623 יכול לפעול באמצעות אספקה ​​כפולה או יחידה.לכן ניתן להחליף AD620 ב- AD623 אם המעגל המקורי משתמש בספקי חשמל כפולים.לעתים קרובות אתה יכול לבחור AD623 ליעילות האנרגיה שלה ועיצוב הכוח הפשוט, מכיוון שהוא מתפקד עם אספקה ​​יחידה.לאחר החלפה כזו, ביצועי מועצת המיקרו -בקר נותרו יציבים וממשיכים לבצע את משימותיה בצורה חלקה, ומבטיחים אמינות ביישומים מעשיים.

2. מה מייצגים סיכות AD620?

P1 ו- P8: נגדי הגדרת רווחים חיצוניים

P2 ו- P3: מסופי קלט

P6: מסוף פלט

P4 ו- P7: ± 5V ספקי כוח

P5: כניסת מתח הפניה (400mV)

תצורת סיכה ספציפית זו מקלה על חיבורי רכיבים מובנים ומותאמים, מבטיחה ביצועים עקביים ופישוט תהליכי פתרון בעיות.

3. איך AD620 עובד?

ה- AD620 מבוסס על תכנון מסורתי של שלוש-OP-AMP אך כולל שיפורי ביצועים משמעותיים טווח אספקת חשמל רחב (± 2.3– ± 18 וולט) וצריכת חשמל נמוכה (זרם מקסימלי של 1.3 mA).תכונות אלה הופכות אותו למתאים לעיצובים בעלי מתח נמוך, בעל עוצמה נמוכה.הבנייה המונוליטית וכיול הלייזר שלה מבטיחים דיוק גבוה.השימוש בכניסה דו קוטבית דיפרנציאלית בתהליך β משיג זרם הטיה של קלט נמוך יותר ומייצב זרם אספן באמצעות משוב פנימי.משוואת הרווח היא g = 49.4kΩ / r_g + 1, כאשר r_g הוא הנגד החיצוני השולט ברווח.זה משקף פרקטיקות חדשניות באלקטרוניקה, ומדגיש את חשיבות הדיוק והיעילות בתכנון רכיבים עכשווי.

4. איזה אות פלט AD620?

ה- AD620, כמגבר מכשור רווח מתכוונן, מספק אות מתח.רב -תכליתי זה מתעקש במיוחד על יישומים הדורשים הגברה של אות מדויק, כגון מכשור רפואי ובקרות תהליכים תעשייתיים.היכולת שלה לספק הגברה מדויקת של אותות מדגישה את תפקידה בשמירה על סטנדרטים גבוהים של ביצועים ביישומים רציניים.

5. מדוע פלט AD620 תמיד שלילי?

אם התפוקה נשארת שלילית למרות קלט ± 5V, מספר גורמים עשויים להיות בעלי רווח מוגזם וחוסר איזון במעגל.בדוק את הנגד המתכוונן המקושר לסיכות הרווח כדי להבטיח שהוא עומד במפרטי גליון הנתונים וכי הרווח אינו גבוה מדי, מה שיכול להפחית את הסיכון להגברת אותות הפרעה.על ידי שמירה על רווח בינוני בשלב הראשון ואיזון התנגדות ההטיה, אתה יכול לטפל ביעילות בבעיות נאמנות ויציבות.טכניקות פתרון בעיות אלה מדגישות אמצעים מעשיים לקיום שלמות האות במעגלים אנלוגיים.
