חיישן טמפרטורה AD590: מפרט, מקבילות וגיליון נתונים

מאמר זה בוחן את AD590, חיישן טמפרטורה מכובד שנחגג בגלל המתאם הישיר שלו בין זרם הפלט לטמפרטורה מוחלטת.AD590 מנוצל בשימוש נרחב בסביבות מגוונות, החל מסגירות תעשייתיות ליישומי מעבדה, זוכה לשבחים על אמינותו ויכולת ההסתגלות שלו.מאמר זה מתעמק מאוד במאפייני החיישן, הגרסאות והיישומים של החיישן, ומספק הבנה יסודית של יכולותיו והאמון שהוא מאגר המחפשים פתרונות חזקים לאתגרי מדידת טמפרטורה.

קָטָלוֹג

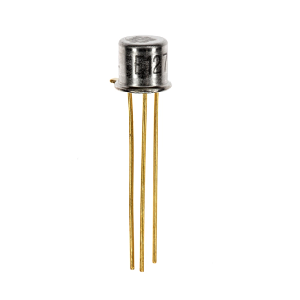

מהו AD590?

THE AD590 הוא חיישן טמפרטורת IC מתקדם ושני מסופי, המציע פלט זרם פרופורציונלי ישיר לטמפרטורה מוחלטת.עם טווח מתח הפעלה בין 4 וולט ל -30 וולט, הוא מתפקד בעקביות כמקור זרם קבוע, ומספק 1 מיקרו לכל קלווין.כוונון הדיוק שלה באמצעות גיזום לייזר מבטיח ביצועים מיטביים בסביבות מתחת ל 150 מעלות צלזיוס.המבנה המונוליטי מוריד את עלויות הייצור, בעוד שחוסנו לווריאציות מתח מייעל מיטב יכולות חישה מרחוק.מיומנות החיישן על פני מרחקים ארוכים הופכת אותו למועדף על מערכות מרבב בשיטות מיתוג פשוטות.

AD590 מקבילות וחלופות

חלקים	תֵאוּר	יַצרָן
5962-8757104xx	חיישנים/מתמרים חיישן התנגדות אנלוגית, FP-2	סוכנות לוגיסטיקה להגנה
5962-8757103VXA	חיישנים/מתמרים חיישן טמפרטורה אנלוגית, אנלוגי זרם חיישן זמני, FP-2	מרכז אספקת ההגנה קולומבוס
5962-8757104xc	חיישנים/מתמרים חיישן טמפרטורה אנלוגית, אנלוגי זרם חיישן טמפ, 298.2UA, מלבני, דרך חור, קרמיקה, FP-2	מרכז אספקת ההגנה קולומבוס
5962-8757103YA	חיישנים/מתמרים מתמר טמפרטורת IC דו-סופני	סוכנות לוגיסטיקה להגנה
5962-8757103XA	חיישנים/מתמרים מתמר טמפרטורת IC דו-סופני	מכשירים אנלוגיים inc
5962-8757102VXA	חיישנים/מתמרים חיישן טמפרטורה אנלוגית, אנלוגי זרם חיישן זמני, FP-2	מכשירים אנלוגיים inc
AD590IH	חיישנים/מתמרים חיישן התנגדות אנלוגית, 298.2UA, עגול, 3 סיכות, דרך החור	מוליך למחצה של האריס
AD590KH	TO-206AC, TO-52-3 פחית מתכת, 3 דרך חור, -55 מעלות צלזיוס ~ 125 מעלות צלזיוס, אנלוגי, מקומי, 1 (ללא הגבלה), 25 מעלות צלזיוס	מכשירים אנלוגיים inc
AD590JH	חיישן התנגדות אנלוגי, 298.2UA, עגול, 3 סיכות, דרך הר חור	מוליך למחצה של האריס
AD590MH/883B	מתמר טמפרטורת IC דו-סופני	מכשירים אנלוגיים inc
AD590LF	זרם חיישן טמפ אנלוגי, 298.2UA, חבילת קרמיקה	חברת אינטרסיל

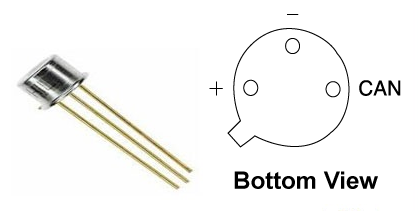

תצורת PIN של AD590

AD590 סמל וטביעת רגל

מפרט AD590KH

מפרטים טכניים, תכונות ופרמטרים של AD590 של מכשירים אנלוגיים בע"מ, כולל חלקים עם מפרטים הדומים ל- AD590KH.

סוּג	פָּרָמֶטֶר
סטטוס מחזור חיים	הפקה (עודכן לאחרונה: לפני חודש)
צור ציפוי	זָהָב
סוג הרכבה	דרך החור
מספר הסיכות	3
טמפרטורת הפעלה	-55 מעלות צלזיוס עד 125 מעלות צלזיוס
קוד JESD-609	E4
סטטוס חלק	פָּעִיל
מספר הסיומות	3
קוד ECCN	אוזן99
תכונה נוספת	מקדם טמפרטורה 1 uak
מספר חלק בסיס	AD590
סוג פלט	זרם אנלוגי
מִמְשָׁק	0
מתח קדימה	44V
לינאריות	0.8 קל
טמפרטורת חישה - מקומית	-55 מעלות צלזיוס עד 150 מעלות צלזיוס
מֶשֶׁך	5.84 מ"מ
זמן ההובלה של המפעל	8 שבועות
הַר	דרך החור
חבילה / מקרה	TO-206AC, TO-52-3 Can Metal Can
תנאי מבחן	25 מעלות צלזיוס
אריזה	תִפזוֹרֶת
קוד PBFREE	לֹא
רמת רגישות לחות (MSL)	1 (ללא הגבלה)
סִיוּם	דרך החור
מקדם טמפרטורה	PPM/° C חיובי
מתח - אספקה	4V-30V
ספירת סיכה	3
ספקי כוח	5V
זרם פלט	298.2μA
סוג חיישן	אנלוגי, מקומי
דיוק - הגבוה ביותר (הנמוך ביותר)	0.2 מעלות צלזיוס
גוֹבַה	3.81 מ"מ
רוֹחַב	3.84 מ"מ
התקשות קרינה	לֹא
עופרת חופשית	מכיל עופרת
סטטוס ROHS	תואם ROHS3

תכונות של ה- AD590

פלט זרם לינארי

חיישן AD590 מספק פלט זרם לינארי של 1 μA/K, המאפשר קריאות טמפרטורה מדויקות.לינאריות זו מקלה על שילוב במערכות שונות, בהן עיבוד אותות מפושט משפר את הביצועים בהגדרות רגישות לטמפרטורה.הדיוק שהיא מעניקה עונה על הרצון המולד לוודאות ושליטה.

טווח טמפרטורות הפעלה רחב

ה- AD590 AD590 משגשג בסביבות מגוונות, החל מ- -55 מעלות צלזיוס ל- +150 מעלות צלזיוס, משגשג בסביבות מגוונות, מנופים תעשייתיים ועד חקירות מדעיות.טווח נרחב זה מבטיח שהוא עומד בתנאים קשים, התומך בעקביות בביצועים לאורך זמן, באקלים בלתי צפוי ללא פשרה.

תאימות אריזת חיישן קרמיקה

יש להתיישר עם אריזת חיישני קרמיקה, רווחי AD590 רווחים מיציבות תרמית מוגברת והפרעות רעש מופחתות.תאימות זו מגנה על סיבולת וחוזקו של החיישן, ומספקת יישומים תובעניים שבהם מוערך חוסן בחומרים, המתאים להערכה לעמידות ואמינות.

דיוק כיול משופר

השגת דיוק כיול בטמפרטורה של ± 0.5 מעלות צלזיוס, AD590 מתאים היטב ליישומים הזקוקים לבקרת טמפרטורה, כגון כלי מעבדה והילוך רפואי.דיוק זה מצמצם את תדירות הכיול מחדש, קיצוץ במאמצי התחזוקה ומבטיח פעולה יציבה ואמינה, הנהון להעדפות לאמינות עם אחזקה מינימלית.

עיצוב דו-תכליתי רב-תכליתי

עם תכנון דו-מסופי המתאים לטווח מתח בין 4 וולט ל -30 וולט, AD590 מציע שילוב אספקת חשמל הניתנת להתאמה.גמישות זו מקלה על ההשתלבות בהתקנות קיימות, ומאפשרת שדרוגים חלקים ללא עיצובים מחדש גדולים, ובכך מתקיימת לנטיות פרגמטיות וחדשניות כאחד.

ליניאריות מעולה בקנה מידה מלא

הצגת ליניאריות מעולה בקנה מידה מלא של ± 0.3 מעלות צלזיוס, AD590 מבטיחה ביצועים אמינים לאורך טווחיו.לינאריות כזו מפחיתה שגיאות מדידה, הנמצאות בשימוש בשדות תלויים מדויקים כמו תעופה וחלל, עיסוקים אנושיים לשלמות ודיוק.

עיצוב חסכוני ומבודד

החיישן מאזן יעילות עלות עם בידוד אמין, מה שהופך אותו לבחירה מעשית לשימוש נרחב.כדאיותו אינה פוגעת באיכות, ומספקת פתרונות מנוסים כלכלית מבלי לפספס את הביצועים.הבידוד תומך באורך חיים ואמינות של חיישן, באלוף פעולות מתמשכות, מהדהד את הנטייה לערך ואריכות החיים.

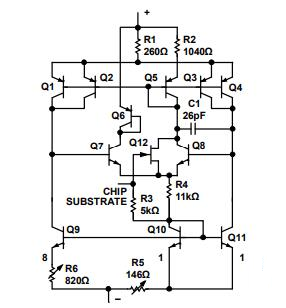

תרשים מעגל AD590

החיישן פועל על ידי מדידת טמפרטורה ויציאות זרם פרופורציונלי לטמפרטורה המוחלטת, תוך שהוא עוסק בשינויים אטמוספריים.זה מספק ממשק פשוט להתחבר בקלות.פשטות זו מביאה תחושת סיפוק למי שמעריך פתרונות פשוטים.ביצועים אמינים על פני טווח טמפרטורות רחב נועד גם למאמצים מדעיים וגם ליישומים אישיים יותר ויומיומיים.

מעגלי יישום AD590

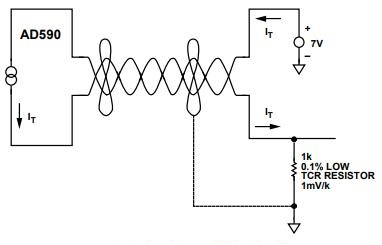

תצורה סטנדרטית

ה- AD590 מוכיח שלא יסולא בפז בחישת טמפרטורה מרחוק עם המרת פלט של 1 mV/k.תצורה זו מוצאת שימוש נרחב במגזרים מגוונים, כגון ניטור סביבתי ואוטומציה תעשייתית.חוסן ודיוקו הופכים אותו למתאים היטב לשימוש ממושך.התקנה נכונה ממלאת תפקיד בביצועים קבועים, מראה את התחשבות בתנאי הסביבה במהלך ההתקנה.

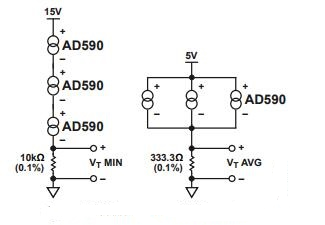

חיבור סדרה

כאשר מנוצל בסדרה, ה- AD590 מקל על איתור הטמפרטורות המינימליות שהחושו.מערך זה מוכיח יתרון במערכות נרחבות, ומציע אמצעי הגנה במעקב אחר וריאציות סביבתיות.יישומים במערכות HVAC מנצלים פונקציונליות זו כדי לשמור על טמפרטורות מועדפות, במיוחד במסגרת תצורות מרובות אזורים.

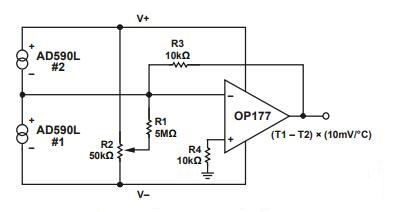

מדידה דיפרנציאלית

על ידי כוונון עדין R1 ו- R2, ה- AD590 יכול לשקף ביעילות את הפרשי הטמפרטורה.שיטה זו משמשת לעתים קרובות במערכות הדורשות בקרה תרמית מדויקת, כגון עיבוד כימי.התאמת ערכי ההתנגדות משפרת את הרגישות, תרגול מעודן באמצעות ניסויים איטרטיביים בהגדרות מעשיות.

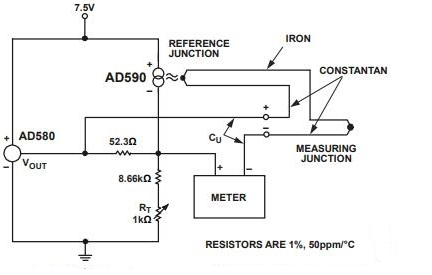

פיצוי צומת קר

מעגל זה עוקב ביעילות עוקב אחר טמפרטורות צומת התייחסות בין 15 מעלות צלזיוס ל- 35 מעלות צלזיוס ללא צורך באמבט קרח.הוא מציע תועלת משמעותית ביישומי צמד תרמי שבהם רצוי פיצוי מדויק כדי להשיג תוצאות מדויקות.גישה זו מוערכת בסביבות מעבדה בהן מטפחות תנאים מבוקרים, ומציגה את המיומנות של אופטימיזציה של יציבות סביבתית לשיפור מדידה.

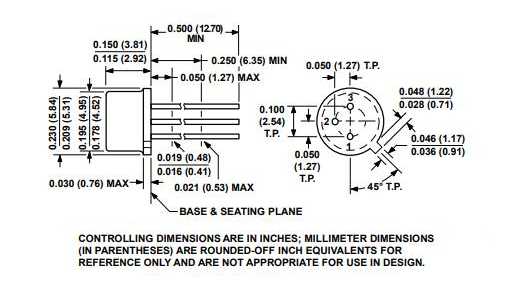

אריזות AD590

מידע על יצרן AD590

מכשירים אנלוגיים גילפו נישה בפיתוח מעגלים משולבים בעלי ביצועים גבוהים, במיוחד לצרכי עיבוד אותות מגוונים.בהדגשת חדשנות, החברה הפכה לשם מהימן, מעצבת מחדש תעשיות שונות על ידי שיפור היעילות והפונקציונליות באמצעות מגוון המוצרים הרחב שלה.המסירות לקידום טכנולוגיית מוליכים למחצה מגלה הבנה ניואנסית של רצונות טכניים ושוק כאחד.המחויבות של החברה למחקר ופיתוח מבטיחה את מנהיגותה בהתקדמות טכנולוגית.גישה צפויה זו מאפשרת לה לנווט באומץ למגמות מתעוררות ולמלא ציפיות, ולבסס את מעמדה ככוח מתקדם בענף המוליכים למחצה התחרותי.ההתמקדות שלה במו"פ מציגה תבנית עבור אחרים השואפים לשגשג בעולם מונע טק.מכשירים אנלוגיים, עם המומחיות והמסירות שלהם ללא תחרות לחדשנות, חיזקו את מעמדה כחלוץ במעגלים משולבים לעיבוד אותות.השפעתו על הענף והמחויבות לפרקטיקות בר -קיימא מדגישות את תפקידה כזרז להתקדמות ומגדלור להתקדמות טכנולוגית עתידית.

גיליון נתונים PDF

גיליונות נתונים של AD590:

AD590 DATASHEET.PDF

שאלות נפוצות [שאלות נפוצות]

1. מהם המאפיינים של חיישן טמפרטורה AD590?

חיישן AD590 זוכה לשבחים על מדידות הטמפרטורה המדויקות שלו, אידיאליות להגדרות מרוחקות ותעשייתיות.התגובה המהירה שלה מאפשרת איסוף נתונים בזמן וכיול מינימלי מפחיתה את התחזוקה, ומציעה קלות במיקומים קשה לגישה.

2. מה ההבדל בין AD590 ל- PT100?

שני החיישנים, AD590 ו- PT100, מספקים לצרכים מובחנים, כל אחד מהם מיועד לעיבוד ספציפי.ה- AD590 מייצר זרם המשקף שינויי טמפרטורה, ומפשט את האינטגרציה הדיגיטלית, ואילו ההתנגדות של PT100 משמרת וריאציות טמפרטורה לכידת רגישות.אתה יכול לבחור ב- AD590 ביישומים אלקטרוניים, ואילו ה- PT100 מועדף על עמידותו בתנאים תעשייתיים מאתגרים.הבחירה תלויה בדרישות המערכת ובשיקולים סביבתיים.

3. האם AD590 הוא צמד תרמי או התנגדות תרמית?

ה- AD590 הוא חיישן מבוסס זרם ייחודי, המבדל בין צמד תרמי רגיל או נגדים תרמיים.עיצובו מבטל את הצורך בצמתים ייחוס או התאמות מורכבות, מה שהופך את הפריסה לפשוטה יותר.יעילות זו מועילה בפרויקטים המתעדפים זמן וניהול משאבים.ה- AD590 מציג את המעבר בטכנולוגיית החיישנים לעבר פתרונות יעילים וניתנים להתאמה יותר.
