מדריך מקיף למודול Xbee S2C: Pinout, מפרטים, מצבים, חיבור ארדואינו ושימושים

מודולי XBEE, שהוצגו לראשונה בשנת 2005 על ידי DIGI International תחת המותג MaxStream, חוללו מהפכה בתקשורת אלחוטית עם דבקותם בתקן IEEE 802.15.4-2003.המערכת האקולוגית של XBEE, שנועדה לתמוך בתצורות רב-תכליתיות כמו רשתות STAR ורשתות נקודה לנקודה, התפתחה לחבילה חזקה של מודולים, מתאמים, שערים ופתרונות תוכנה.התקדמות זו הופכת אותם לנדרשים ליישומי תקשורת אלחוטית מגוונים, החל מאוטומציה תעשייתית למערכות חכמות המאפשרות IoT.במאמר זה אנו צוללים במודול Xbee S2C - בולט במערך Xbee.נחקור את תכונות המפתח שלה, תצורות ויישומים מעשיים, ונראה כיצד הוא מפשט את מערכי התקשורת תוך מתן אמינות, מדרגיות ויעילות.בין אם אתה מייצר רשתות רשת מורכבות או משלב מערכות IoT, מודול XBEE S2C מחזיק בפוטנציאל לשנות את מאמצי התקשורת האלחוטית שלך.בואו נחשף את יכולותיה ואת מקרי השימוש המעשיים שלה.

קָטָלוֹג

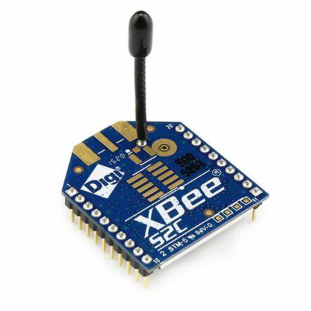

סקירה כללית של מודול Xbee S2C

מודול XBEE S2C בולט ככלי רב -תכליתי לתקשורת RF.זה מתחבר בצורה חלקה למגוון של בקרי מיקרו ומעביר ביעילות נתונים על פס התדרים 2.4GHz.המודול מיומן במיוחד בבניית רשתות מוצקות ואמינות לזרימת נתונים ללא הפרעה, במיוחד כאשר משתמשים בו במכשירים המאפשרים זיגבי, מה שהופך אותו די יקר בהגדרות טכנולוגיות מורכבות.

המודול משתמש בטכנולוגיית זיגבי כדי להקים רשתות רשת מורכבות.זה מאפשר למכשירים לעסוק בתקשורת על פני מרחקים ארוכים ולנווט סביב חסמים פיזיים.הפרוטוקול של זיגבי ידוע בזכות יכולת ההסתגלות, המדרגיות והערוצים המאובטחים שלו, מה שהופך אותו למתאים ביותר לסביבות תעשייתיות בהן רצוי חילופי נתונים עקביים ומתוזמנים.לדוגמה, שילוב מודולים אלה ברשתות חכמות יכול לשפר את מערכות ניהול האנרגיה על ידי הבטחת נתונים מדויקים מועברים ברשתות רחבות.

אחד ההיבטים האטרקטיביים ביותר של ה- XBEE S2C הוא קלות השימוש שלו.שילובו עם בקרי מיקרו אינו מסובך, ומאפשר פריסה מהירה במגוון יישומים.תוכנת X-CTU של DIGI International מסייעת לשיפור יכולות המודול.בעזרת כלי זה, משתמשים יכולים להגדיר, לבדוק ולעדכן קושחה בקלות, ולהבטיח כי המודולים מצוידים בשיפורים ובמדדי האבטחה האחרונים.עבור טכנאים, הפעלת סימולציות בתוך התוכנה יכולה להיות צעד זהיר לאישור שהתצורות מתיישבות עם דרישות תפעוליות מסוימות לפני פריסתן בתחום.

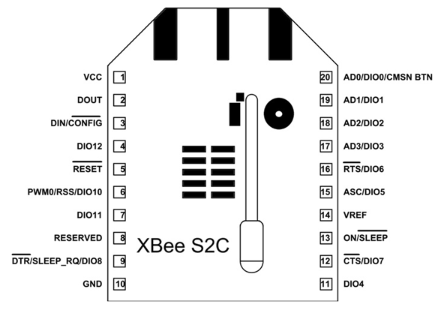

תצורת סיכה

מספר סיכה	שם סיכה	תֵאוּר
PIN1	VCC	סיכה זו משמשת כדי לספק כוח קלט למכשיר.
PIN2	Dout/dio13	עובד כפלט סדרתי של UART ומשמש גם כ- GPIO פִּין.
PIN3	DIN/config/dio14	משמש כקלט נתונים סדרתי עבור UART וכ- GPIO PIN.
PIN4	DIO12/SPI_MISO	סיכת פלט נתונים לתקשורת SPI, שמישה גם עבור פונקציות GPIO.
PIN5	אִתחוּל	מסייע באיפוס המכשיר באמצעות אות חיצוני.
PIN6	RSS/PWM0/DIO10	משמש ל- GPIO ו- PWM ומציין חוזק האות ב UART תקשורת סדרתית.
PIN7	PWM1/DIO11	עובד כ- GPIO ו- PWM.
PIN8	שָׁמוּר	אין חיבור או אל תחבר סיכה.
PIN9	DTR/SLEEP_RQ/DIO8	שולט בקו השינה של מודול Xbee S2C וגם עובד כפונקציה של GPIO.
PIN10	GND	סיכת קרקע.
PIN11	Dio4/spi_mosi	עובד כסיכה של GPIO ומסייע בתקשורת SPI עבור קלט הנתונים של Xbee.
PIN12	CTS/DIO7	פועל כמחוון בקרת זרימה RS232 והוא גם הוא מועיל לפונקציות GPIO.
PIN13	ON_SLEEP/DIO9	עוזר בבדיקת סטטוס ה- XBEE והוא פונקציונלי עבור פונקציות GPIO.
PIN14	VREF	ממשק ADC ישיר בתוך הפניה למתח אנלוגי.
PIN15	ASC/DIO5	רוכש גם סימני מצב שינה ומצב אבחון, עובד עבור סיכות GPIO.
PIN16	RTS/DIO6	מציין זרימת זרם בתקשורת RS232 ו עובד כסיכה של GPIO.
PIN17	AD3/DIO3/SPI_SSEL	PIN Select Select לתקשורת SPI, עובד גם כ- קלט נתונים אנלוגי ו- GPIO.
PIN18	AD2/DIO2/SPI_CLK	סיכת CLK לתקשורת SPI, עובדת גם בקלט אנלוגי & Gpio.
PIN19	AD1/DIO1/SPI_ATTN	SPI_ATTN מסייע בהודעת אב על נתוני XBEE תְפוּקָה;גם קלט GPIO ואנלוגי.
PIN20	AD0/DIO0/CMSN BTN	משמש לכפתור ההזמנה, GPIO ו- ADC קלט.

תכונות ליבה ופרטים טכניים

תכונה/מפרט	פרטים
סוג מכשיר	עצמאי
תדר העברה	2.4 ג'יגה הרץ עד 2.5 ג'יגה הרץ
ערוצים	16 ערוצי רצף ישיר
ממשקים	UART (מקסימום 250 KB/S), SPI (מקסימום 5 מגה -בייט/שניות)
העברת התאמת חשמל	מתכוונן לפי תוכנה
טווח (עירוני/מקורה)	200 רגל
טווח (קו ראייה של RF בחוץ)	עד 4000 רגל
העברת פלט חשמל (מצב דחיפה)	6.3 מגה וואט (8 dBm)
העבירו פלט כוח (מצב רגיל)	2 מגה וואט (3 dBm)
קצב נתוני RF	250,000 bps
רגישות למקלט (מצב דחיפה)	-102 DBM
רגישות למקלט (מצב רגיל)	-100 DBM
מגוון מתח אספקת	+2.1 עד +3.6 V
הפעלה זרם (מצב רגיל)	33 MA ב -3.3 וולט
הפעלת זרם (מצב דחיפה)	45 mA ב -3.3 וולט
זרם סרק	9 ma
זרם פלט מרבי	40 mA
זרם מוטל	<1 µA
הגנת ESD	3000 V.
טווח טמפרטורות הפעלה	-40 מעלות צלזיוס עד 85 מעלות צלזיוס
שיעור נתוני תקשורת UART	עד 256 Kbps
קצב נתוני תקשורת SPI	עד 5 מגהביט לשנייה
קצב נתוני המודול	עד 250,000 bps

מצבים תפעוליים

מודול XBEE S2C מגלם תערובת מרתקת של יכולת הסתגלות ותועלת, ומאפשר את פעולתו בשתי מתודולוגיות מובחנות: במצב פקודה ובמצב API.כל מתודולוגיה מתאימה לדרישות תקשורת מגוונות, תוך זיווג תכונות ייחודיות עם צרכים תפעוליים ספציפיים.

במצב פקודה-החלפת נתונים חלקה

במצב פקודה, המכונה בדרך כלל מצב שקוף, המודול מבטיח חילופי נתונים ישירים ולא מסובכים דרך סיכת ה- DIN.הגדרה זו מעדיפה תרחישים המחייבים תקשורת פשוטה לנקודה.על ידי מינוף מסלולי נתונים שקופים, מכשירים יכולים להחליף מידע ללא מאמץ, ולבטל את הצורך בעיבוד מורכב או בפרוטוקולים מורכבים.

מצב API-אינטראקציות מבוססות מסגרת מובנות

מצד שני, מצב API מאמצת אסטרטגיה מסודרת יותר על ידי מסגור נתונים לפני ההעברה.שיטה זו מעניקה אבטחה מוגברת יחד עם פונקציות אימות שגיאות קפדניות ופונקציות משוב.עיצוב המסגרת האופייני כולל תוחמי התחלה, מזהים מסוגים, אורכי מסגרת, הנתונים בפועל וחברי בדיקה.הרכבה כזו לא רק מאבטחת תקשורת, אלא גם מסייעת בזיקוק התאמות פרמטרים ורכישת הכרה במשלוח מנות.

רתימת הפוטנציאל של מודול Xbee S2C

אחיזת המשמעות של מודול XBEE S2C בתוך תשתיות רשת מעשירות את הביצועים הכוללים ומשפרת יכולות תפעוליות.מודול זה מסייע בעיצוב רשתות אלחוטיות גמישות ויעילות המספקות דרישות תפעוליות מגוונות.זה פועל בעיקר בשלושה תפקידים ספציפיים:

שליטה בתיאום רשת

הרכז מצטיין בהגדרת וקיימת סדר הרשת.זה מעבר לטיפול בפרוטוקולים וסנכרון כך שיכלול תצורה של פרמטרים של רשת כמו בחירת ערוצים ומזהה רשת, טיפוח אווירת תקשורת ללא הפרעה.ביישומים מעשיים, הרכזים פועלים לעתים קרובות כצומת הליבה, ומגדירים את המסגרת והבריאות של הרשת.לעתים קרובות אתה יכול להשמיע את ההשפעה של קידוד במומחיות של יחידה זו כדי להפחית את ההשהיה ולהגביר את תפוקת הנתונים.

יכולות ניתוב

נתבים ממלאים תפקיד פעיל בהבטחת זרימת נתונים רציפה על פני קטעי רשת.הם לא רק מנהלים העברת נתונים פנימית אלא גם מקלים על תקשורת חיצונית על ידי משחק כ- go-betweens.תפקיד זה הוא בעל חשיבות משמעותית בהגדרות רשת מורכבות בהן חלוקת הנתונים צריכה להיות יעילה על פני צמתים מרובים.לעתים קרובות אתה יכול להתאים את הגדרות הנתב לתערובת אידיאלית של שימור טווח ושימור כוח, קידום צמיחת רשת ופונקציונליות מתמשכת.

טיפול במכשירי קצה

בעוד שהם מוגבלים בפונקציות, מכשירי קצה מתרכזים בהעברת נתונים וקבלה של נתוני RF.העיצוב שלהם משלב לעתים קרובות מצבי חיסכון באנרגיה כדי להאריך את חיי הסוללה, בסיסיים במקרי ניטור רחוקים.מכשירים אלה נועדו לבצע משימות ספציפיות ברשת עם מורכבות מופחתת, ומבטיחים אמינות.תרגול נרחב בתעשייה כולל ניהול אסטרטגי של מחזורי שינה וערות להרחבת פעולת המכשירים מבלי לערער את שלמות הנתונים.

מזהי פאן וערוצים מכוונים עדינים

מזהה הרשת האזורית האישית (PAN) פעיל בזיהוי כל רשת, ודורש תצורה מדוקדקת כדי לאבטח מיקום מכשיר נכון.בחירה מתוך 16 ערוצים זמינים, המנוהלים בדרך כלל על ידי הרכז, משמשת להפחתת הפרעות ותמיכה ביעילות הרשת.אתה יכול לדון לעתים קרובות בשיטות להקצאת ערוצים דינאמית וניהול מזהה PAN כדי להתאים לשינויים סביבתיים או לקנה מידה של רשת, ובכך לקיים תקשורת יעילה.

ממשק XBEE S2C עם Arduino ו- NoDemcu ליישומי IoT דינאמיים

בחינת האינטגרציה של מודולי XBEE S2C עם Arduino ו- NoDemcu פותחת עולם של יישומים גמישים ב- Internet of Things (IoT).מאמץ זה בדרך כלל סובב סביב יצירה של רכיבי משדר ומקלט מובחנים כדי להקל על חילופי נתונים נוזליים שמזכירים את מקצבי האינטראקציה שלך.

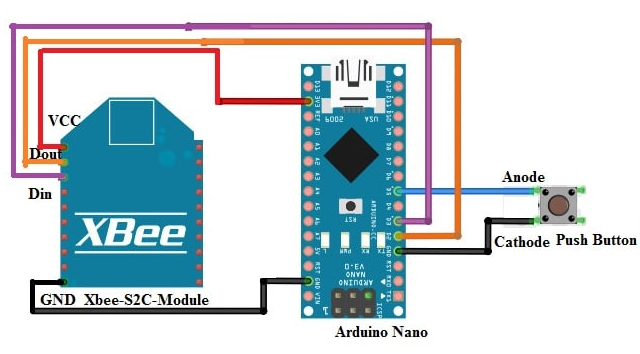

מודול משדר עם ארדואינו ננו

יצירת קישור בין מודול Xbee לבין Arduino Nano מחייב חיבור נכון של סיכות VCC, GND, DIN ו- DOUT.השימוש המכוון בלחצן לחיצה יוזם העברת נתונים לאחר לחיצה, פונקציה המחקה את האינטראקציה האינטואיטיבית שנראתה בתרחישי בקרה.הגדרה כזו מהדהדת עם חוויות יומיומיות בהן כפתורי הלחיצה מייעלים את המעורבות שלך במערכות משובצות.

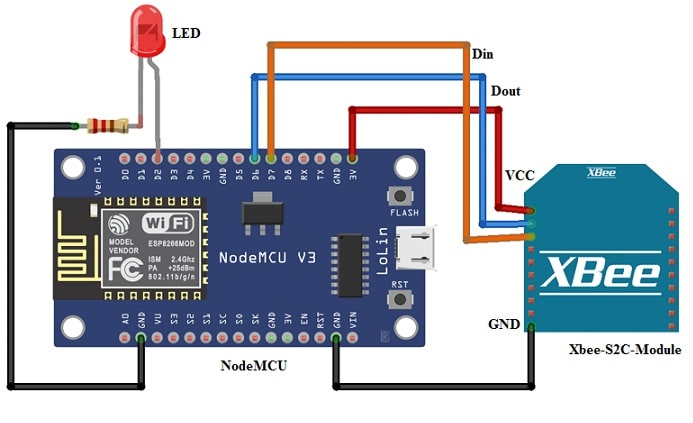

מערכת מקלטים עם NoDemcu

שילוב ה- NoDemcu עם מודול Xbee נוקט סכימת חיבור דומה, המוגברת על ידי LED המשמש כמדד סטטוס לקבלת קבלת נתונים.תצורה זו מעשירה את ההבנה של מערכות משוב, בהן האות הוויזואלי של ה- LED משקף את תהליך הניפוי באינטראקציות חומרה, ומטפח תחושה מרגיעה של אמינות המערכת.

קוד

הקוד הנדרש עבור המשדר:

#כלול "Softwareserial.h"

Xbee Softwareserial (2,3);

כפתור int = 5;

Boolean Toggle = False;// משתנה זה עוקב אחר קליקים חלופיים של הכפתור

הגדרת ריק ()

{

Serial.Begin (9600);

pinmode (כפתור, input_pullup);

Xbee.begin (9600);

}

לולאה בטלה ()

{

// כאשר לוחצים על לחצן (GPIO נמשך נמוך) שלח 1

אם (DigitalRead (כפתור) == Low && Toggle)

{

Serial.println ("הפעל LED");

toggle = שקר;

Xbee.write ('1');

עיכוב (1000);

}

// כאשר לוחצים על הכפתור בפעם השנייה (GPIO נמשך נמוך) שלח 0

אחרת אם (DigitalRead (כפתור) == נמוך &&! toggle)

{

Serial.println ("כיבוי LED");

toggle = נכון;

Xbee.write ('0');

הקוד הנדרש עבור המקלט:

#לִכלוֹל

int LED = 2;

int התקבל = 0;

int i;

// לתקשורת עם זיגבי

Zigbee Softwareserial (13,12);

הגדרת ריק ()

{

Serial.Begin (9600);

zigbee.begin (9600);

PinMode (LED, פלט);

}

לולאה בטלה ()

{

// בדוק אם הנתונים מתקבלים

אם (zigbee.available ()> 0)

{

התקבל = zigbee.read ();

// אם הנתונים הם 0, כבה את ה- LED

אם (התקבל == '0')

{

Serial.println ("כיבוי LED");

DigitalWrite (LED, נמוך);

}

// אם הנתונים הם 1, הפעל את ה- LED

אחרת אם (התקבל == '1')

{

Serial.println ("הפעלת LED");

DigitalWrite (LED, High);

}

}

קטעי הקוד שסופקו מדגימים את תהליך ההעברה וקבלה באמצעות רכיבים בסיסיים כמו לחצני לחיצה ונוריות LED.דוגמאות אלה הן שערים עבורך שמטרתם לשחזר מערכות תקשורת יעילות במסגרות IoT, בדומה לאלה המועסקים במודלים סטנדרטיים בתעשייה.

הפעולה המתואמת של שני מודולי XBEE תומכת בתקשורת זיגבי ללא הפרעה בין Arduino Nano ל- Nodemcu.כל כפתור לחץ משדר נתונים ובמקביל מספק משוב מיידי דרך ה- LED, ומשקף מערכות בהן מודגש הבטחת נתונים בפועל.

יישומים

אוטומציה ביתית ורשתות רשת

מודול XBEE S2C משפר את האוטומציה הביתית על ידי הקמת רשתות רשת בצורה חלקה המחברת מכשירים בתוך משק הבית.מודול זה מוצא את הנישה שלו בהגדרות הדורשות תקשורת יציבה ונמוכה למגוון נמוך, הממומשת באמצעות פרוטוקולי זיגבי החזקים.בדרך כלל הוא מוצא מקום במערכות תאורה, אבטחה ובקרת אקלים, ומקדם אווירה ביתית חכמה אינטראקטיבית ומחוברת יותר.הכישרון שלה לריפוי עצמי ברשת הרשת מבטיח המשכיות שירות, גם כאשר צומת אחד מתקרב, ובכך מגביר את האמינות והמיומנות הכללית של ההתקנה.

יישומים תעשייתיים ותקשורת טווח בינוני

בתוך העולם התעשייתי, מודול XBEE S2C הוא בחירה מועדפת לתקשורת טווח בינוני, ומטפח עקביות בנתיבי תקשורת מפתח לתהליכים תעשייתיים אוטומטיים.זה כולל ניטור ובקרה של ציוד מפעל, והוא משגשג בתרחישים שבהם סביבות קשות הופכות את הפתרונות החוטרים פחות אפשריים.מינוף מודול זה משקף נטייה גוברת לדיגיטציה, שיפור היעילות התעשייתית ומזעור השבתה.אתה יכול להרהר בפוטנציאל שלה להמציא מחדש את הייצור המסורתי על ידי שילוב ניתוח נתונים בפועל ומעקב אחר ציוד ערנות, תוך סיור של סקרנות לגבי השפעתו על התפוקה.

אוטומציה של בניין מסחרי

המודול מרחיב את התועלת שלו לאוטומציה של בניין מסחרי, ומייעל את פעולת מערכות HVAC, תאורה ותשתיות אבטחה.שילוב כזה מספק לבניית סיכוי להשיג מידה מצוינת של יעילות אנרגטית, תוך התאמה עם הדחף המודרני לקראת התודעה הסביבתית.יכולת התקשורת שלה מאפשרת שילוב עם מסגרות קיימות, תומכת בהסתגלות וצמיחה.ידיים על חוויות מיישומים אלה מראים לרוב ירידה ניכרת בעלויות התפעול, תוך הדגשת תפקידו של מודול ה- XBEE S2C בהפחתת טביעת הרגל הסביבתית של מתקנים מסחריים.

מערכות אנרגיה חכמות

בתחום מערכות האנרגיה החכמה, מודול XBEE S2C משפר את ניהול האנרגיה וההפצה ברשתות חכמות.זה מאפשר חילופי נתונים בפועל בין מקורות אנרגיה לצרכנים, מיטוב הקצאת אנרגיה ומזעור בזבוז.אתה יכול לארגן שימוש במכשירים לכל נקודות מחיר בפועל או דרישות שיא צפויות, לתרגם לחיסכון באנרגיה בולטת.המודול חמוש בפרוטוקולי תקשורת מאובטחים, תומך בניהול מקורות אנרגיה מתחדשים מבוזרים, צעד קדימה בהבטחת נוהלי אנרגיה בר -קיימא לדורות הבאים.התפתחויות מסוג זה מדגישות את הפוטנציאל שלה לשפץ את דפוסי צריכת האנרגיה, מהדהדים את יעדי הקיימות הגלובלית.
