74LS08 ושני שער קלט IC: Pinout ומפרט

המעגל המשולב של 74LS08 (IC), חבר בולט בסדרת 74xx, בולט בזכות 2 הכניסה והשערים הרבעוניים שלו, שכל אחד מהם מופעל על ידי טרנזיסטורים שוטקי ליישומים דיגיטליים במהירות גבוהה.מאמר זה בוחן את המפרט של 74LS08, תצורות סיכות ושימושים מעשיים, ומדגיש את תפקידו בשיפור יעילות המערכת ואמינות הסביבות הטכנולוגיות המגוונות.באמצעות ניתוח מקיף, מאמר זה נועד לספק תובנות חשובות לגבי אופטימיזציה של מערכות דיגיטליות באמצעות ה- IC המגוונת והחזקה של 74LS08.

קָטָלוֹג

מהו 74LS08?

THE 74LS08 מעגל משולב מקיף ארבעה שערים נפרדים ושערים, שלכל אחד מהם שתי כניסות, וממנף טרנזיסטורים שוטקי כדי להקל על פעולות היגיון מהירות.רבים בוחרים לעתים קרובות ב- 74LS08 עבור מערכות דיגיטליות, בהן תגובה ויעילות מהירה מניעים חדשנות.העיצוב שלה תומך בפונקציות לוגיות במחשוב ותקשורת, ומאפשר לייעל את הביצועים על פני קשת של מורכבות מעגלים.שילוב 74LS08 דורש תכנון ניואנס.עליכם להבטיח שהיא תשתלב היטב עם רכיבים אחרים, בהתחשב באלמנטים כמו שלמות האות ויעילות הכוח.אתגרים מאיר לעיתים קרובות היבטים אלה, עם כוונון עדין של גישותיהם בכדי להתמודד איתם ביעילות.74LS08 מעשיר את עיבוד ההיגיון במהירות ובפונקציונליות האמינה שלו.האינטגרציה המהורהרת שלה יכולה להעלות יכולות מעגלים, המגלמות בעיצוב טכנולוגי.תובנות ממודלים קשורים משפרות עוד יותר את התוצאות, ומציגות את קשרי הגומלין של טכנולוגיות אלה.

74LS08 מקבילות

• • 74LS73

• • 74LS00

• • 74LS02

• • 74LS04

• • 74LS138

• • SN54LS08

• • IC 7408

• • HEF4081

תצורת סיכה 74LS08

מספר סיכה	תֵאוּר
ושער 1
1	A1-Put1 של שער 1
2	B1-Put2 של שער 1
3	Y1-Output of Gate1
ושער 2
4	A2-Put1 של שער 2
5	B2-Input2 של שער 2
6	Y2-Output של GATE2
ושער 3
9	A3-INPUT1 של שער 3
10	B3-Input2 של שער 3
8	Y3-Output of Gate3
ושער 4
12	A4-Put1 של שער 4
13	B4-Put2 של שער 4
11	Y4-Output של GATE4
מסופים משותפים
7	GND- מחובר לקרקע
14	VCC מחובר למתח חיובי כדי לספק כוח כל ארבעת השערים

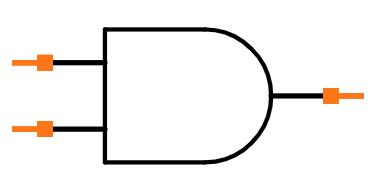

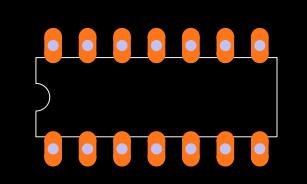

74LS08 סמל וטביעת רגל

מפרט של 74LS08

מפרטים טכניים, תכונות ופרמטרים של Signetics Corp 74LS08, כולל חלקים עם מפרטים דומים ל- 74LS08N.

סוּג	פָּרָמֶטֶר
הר השטח	לֹא
קוד HTS	8542.39.00.01
צורת מסוף	דרך חור
מתח אספקה	5V
סטטוס הסמכה	לא מוסמך
אספקת מתח-מקס (VSUP)	5.25V
אספקת מתח מתח (VSUP)	4.75V
מספר הכניסות	2
עיכוב התפשטות (TPD)	20 נ.ס.
מספר המסופים	14
מיקום מסוף	כָּפוּל
מספר הפונקציות	4
קוד JESD-30	R-PDIP-T14
טמפרטורת הפעלה (מקסימום)	70 מעלות צלזיוס
ציון טמפרטורה	מִסְחָרִי
מִשׁפָּחָה	Ls
סוג IC לוגי	ושער

תכונות של 74LS08

יעילות אנרגיה ומקור כוח

ה- 74LS08 פועל בצורה חלקה על אספקת 5V, ומצייר כוח מינימלי.תכונה זו משפרת את הפנייה שלה לעיצובים המופעלים על ידי סוללות, כאשר שימור האנרגיה הוא המפתח להארכת חיי המכשיר.בנוסף, משיכת ההספק המוגבלת מסייעת בשמירה על טמפרטורות נמוכות יותר, מועילה בסידורי מעגלים קומפקטיים.

פלט ביצועים נוכחיים

כל שער יכול לספק עד 8mA, ולהפעיל כראוי מעגלי לוגיקה TTL שונים.קיבולת נוכחית זו מבטיחה תאימות לרכיבים דיגיטליים מגוונים.בעיצוב מערכות, טוב לנהל כל שער בסף הנוכחי הזה כדי למנוע בלאי מיותר ולהגן על עמידות ה- IC.

תכונות תזמון

מציג זמני עלייה ונפילה בסביבות 18N, 74LS08 מתאים ליישומים הזקוקים למהירות מתונה.תכונות תזמון אלה מספקות פרויקטים דיגיטליים שבהם יש צורך בזמני תגובה מהירה מבלי למיסוי על יכולות במהירות גבוהה.איזון זה מעניק הערכה, מכיוון שהיא מעניקה פונקציונליות יציבה מבלי להעביר יתר על המידה חלקים אחרים.

טווח טמפרטורות האחסון

ה- IC הוא חזק מספיק כדי לעמוד בטמפרטורות אחסון בין -65 מעלות צלזיוס ל 150 מעלות צלזיוס.טווח נרחב זה מסמל את החוסן של 74LS08 במהלך האחסון והמעבר בסביבות מגוונות, ומפחית את הסיכון לנזק.זה מועיל ליצרנים ומפיצים העוסקים בלוגיסטיקה גלובלית, ומקלים על אתגרי האחסון באקלים שונים.

יישומים של 74LS08

אלקטרוניקה דיגיטלית

ה- 74LS08 מוצא את עצמו בלב עיצוב המעגלים הדיגיטליים, ומשמש לרוב כרכיב במערכות לוגיות מורכבות.האמינות והמהירות העקבית שלו הופכים אותו למתאים היטב ליישומים כמו מעגלי תזמון, כפכפים ותצורות שונות של שער לוגיקה.ביצועים אמינים זה בתרחישים מעשיים משפר את היעילות של תכנון וביצוע במעגלים.

מערכות שרת

בסביבות שרתים, 74LS08 ממלאת תפקיד בהכוונת זרימת נתונים וניהול אותות בקרה.מיומנותו בביצוע ובפעולות לוגיות מקלה על עיבוד ותקשורת חלקים בין רכיבים, ומדגישה את תפקידה בשמירה על יושרה תפעולית וחוסן מערכת במהלך עומסים כבדים.

ניהול זיכרון

בתוך ארכיטקטורות זיכרון, 74LS08 מוטלת על שליטה בגישה כדי להבטיח עקביות נתונים.יכולות ההיגיון החזקות שלה מנהלות פעולות קריאה/כתיבה, ויוצרות בסיס יציב לטיפול בזיכרון ואימות נתונים.יישומים אלה מדגימים את תפקידה בשיפור שלמות הנתונים ויעילות המערכת.

יחידות לוגיקה אריתמטיות (ALUS)

בתחום אלוס, 74LS08 מסייע בביצוע פעולות מתמטיות ומניפולציה של נתונים.עם יכולות מיתוג מהיר, זה מאפשר פעולות לוגיות מהירות, תורם לעיבוד אריתמטי יעיל.תכונות אלה מדגימות את תרומתה למיטוב משימות חישוביות והגברת מהירות העיבוד.

פעולות כלליות ולוגיות

74LS08 מנוצל לעתים קרובות למשימות פשוטות וליוגיות על פני מעגלים אלקטרוניים שונים.עיצוב שוטקי שלה ממזער את העיכובים במיתוג, מה שהופך אותו מתאים ליישומים במהירות גבוהה הדורשים עיבוד לוגיקה מהיר.צדדיות זו מציגה את יכולת ההסתגלות שלה על ידי יישומים אלקטרוניים מגוונים.

היישומים הנרחבים של ה- 74LS08 IC מדגישים את הרבגוניות שלו בטכנולוגיה המודרנית.על ידי השתלבות חלקה במערכות שונות, היא מאפשרת פעולות יעילות ואמינות במגזרים מרובים.הביצועים המתמשכים שלה בהגדרות מגוונות משקפות הבנה עמוקה של עקרונות העיצוב האלקטרוניים.

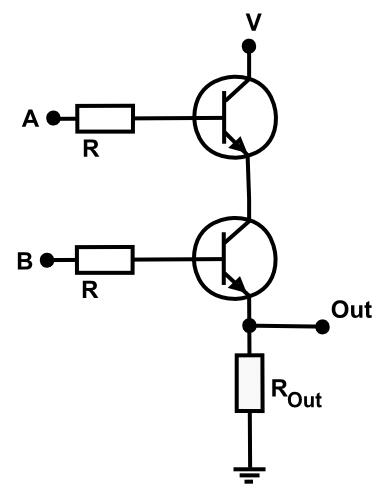

יכולות של 74LS08 ושער

ה- IC 74LS08 ממלא תפקיד במערכות לוגיות דיגיטליות, ומצטיין בביצוע ותפעול.עם יכולת להפעיל שערים מרובים בבת אחת, זה מוערך מאוד בהגדרות בהן תגובה מהירה ואמינות מהדהדים עמוק.ה- 74LS08, המעסיק טכנולוגיית טרנזיסטור של שוטקי, מאיר 74LS08 במתן עיבוד מהיר, שהוא גרעין של מעגלים דיגיטליים מודרניים.טרנזיסטורים שוטקי מביאים שיפור על ידי קיצוץ עיכוב ההתפשטות.מערכות הדורשות פעולות מהירות משגשגות על תכנון זה, מכיוון שהוא מצמצם בנדיבות את החביון האופייני לשערי ההיגיון המסורתיים.תגובה מהירה זו פונה ליישומים המשתרעים על משימות חישוביות לעיבוד נתונים.

ה- 74LS08 מוצא שימוש נרחב בענפי מחשוב ואוטומציה.זה מופיע באופן בולט בנתבי נתונים ויחידות עיבוד אותות, עדות לאופיו החזק.רבים בוחרים ב- IC זה בעת יצירת מעגלים המשגשגים על ביצועים קבועים, ומבטיחים יעילות גם בעת התמודדות עם עומסי עבודה תובעניים.השילוב החלק של ה- 74LS08 למעגלים מורכבים מדגיש את הרבגוניות שלו.מערכות מודולריות מרוויחות משמעותית מכיוון שה- IC תומך בהרחבה מבלי לנקז כוח מוגזם.יכולת הסתגלות זו מטפחת פתרונות מעגלים חדשניים, ומאפשרת לשינויים לתכנן מפרטים ללא מאמץ, מבלי שתצטרך להחליף רכיבים קיימים.

גישה מחושבת היטב לשימוש ב- 74LS08 כוללת פקטורינג באסטרטגיות לניהול תרמי.בהתחשב בפיזור החום הקשור לפעולות במהירות גבוהה, והציג מנגנוני קירור מתאימים לקיום אמינות לטווח הארוך.ראיית הנולד כזו בעיצוב משפרת את הביצועים ומרחיבה את חיי המערכת, תוך התאמה לחוכמת המעגל.ה- 74LS08 והשער מבדילים את עצמו בעיצוב לוגיקה דיגיטלי עם מהירותו ויכולת ההסתגלות שלו.אחיזת יכולותיה משפרת את היישום שלה, מה שהופך אותו לבחירה מועדפת במספר רב של הגדרות טכנולוגיות מתקדמות.

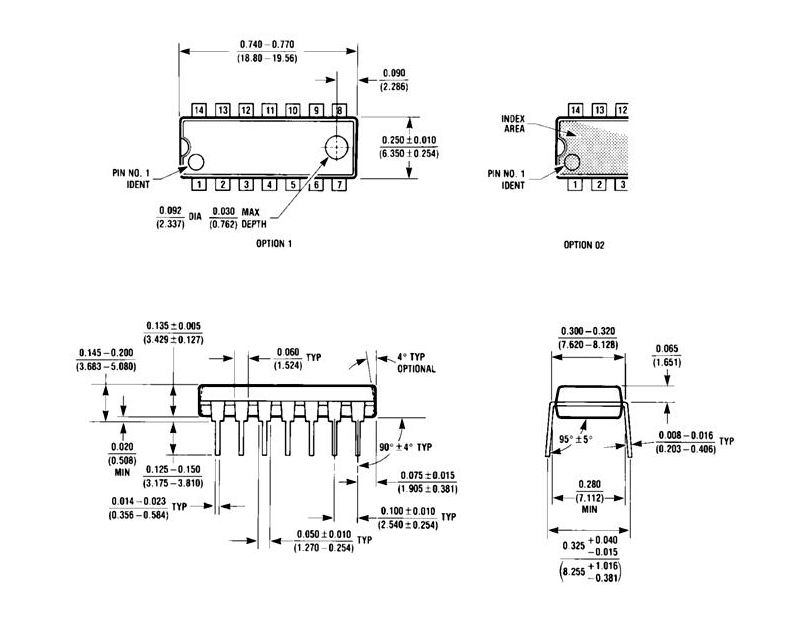

מידות של 74LS08

74LS08 מידע על יצרן

החברה, שהוקמה בשנת 1961, החלה כ- Signetics, Trailblazer במהפכת המעגלים המשולבת, מונעת על ידי רדיפה בלתי מעורערת לחדשנות.גישה נועזת זו עוררה את רכישתם על ידי פיליפס, וסימנה שלב של צמיחה דינאמית.השתלבות בפיליפס הרחיבה את טווח ההגעה הטכנולוגי שלהם וביצרה את מעמדם כחלוצים בהתקדמות אלקטרונית, מה שמאפשר להם לחקור אופקים חדשים.תרומות החברה מדגישות את ההתפתחות התוססת של שדה האלקטרוניקה.לצעדים החדשניים שלהם השפעות נרחבות על פני מגזרים מרובים, מה שמצביע על עתיד של טכנולוגיה שזורה בהתקדמותם.על ידי טיפוח תרבות של שיפור מתמשך, הם לא רק מסתגלים אלא מעצבים באופן פעיל את הנוף האלקטרוניקה המשתנה.מחויבות מתמשכת זו להתקדם פועלת כזרז לתזוזות תעשייה עמוקה.הטרנספורמציה מהסיגטיקה לצורתם הנוכחית תחת NXP מייצגת אודיסיאה יוצאת דופן של יצירתיות וחוסן.

שאלות נפוצות [שאלות נפוצות]

1. מה עושה 74LS08 בעיקר?

ה- 74LS08 פועל כמעבד שער דיגיטלי ולוגיקה, עובד עם שני מצבי קלט: גבוה (3-5V) ונמוך (0-2.6 וולט).זה ממלא תפקיד בביצוע צירופים לוגיים בתוך מעגלים דיגיטליים, תוך ביצוע פעולות לוגיות בצורה חלקה במשימות חישוביות.נוכחותה האיתנה באלקטרוניקה דיגיטלית מציגה אמינות עמוקה במצבים הדורשים תוצאות הגיוניות מדויקות.

2. כמה שערים מכילים 74LS08?

השבב כולל ארבעה קלט ושערים, המופעלים על ידי אספקה ​​יחידה, המעוצבים לטיפול בפונקציונליות מגוונת.מבנה זה מבטיח יכולת הסתגלות חלקה לצרכי המעגל השונים, לפשט עיצובים ולהפחתת שימוש בכוח.הכללתם של שערים מרובים בתוך שבב אחד משקפת אסטרטגיה מהורהרת לייעול יצירת מעגלים תוך הימנעות ממכשולי אינטגרציה.

3. מהן ההבחנות בין 74LS00 ל- 7400?

סדרת 74LS00 מציעה מהירות משופרת ויעילות מעודנת, אם כי היא מספקת תפוקה זרם נמוכה יותר בהשוואה לסדרת 7400.הבדל זה ממלא תפקיד בתרחישים שבהם שימור הכוח והביצועים מגבירים.הווריאציות העדינות ועם זאת משמעותיות בין סדרות אלה מדגישות את השיקולים המחשבים בבחירת רכיבי לוגיקה מתאימים למטרות שונות.

4. במה נבדלים ה- 74LS08 ו- 74HC08?

ה- 74LS08 משתמש בהיגיון TTL עם אספקת 5V יציבה, ואילו 74HC08 משתמש בטכנולוגיית CMOS, ומאכלס טווח מתח של 2V עד 6V.הבדל זה בטכנולוגיה מתאים למגוון רחב יותר של יישומים ותנאי חשמל.הגמישות של טכנולוגיית CMOS ב- 74HC08 מדגישה את התועלת שלה במצבים הדורשים צדדיות תפעולית מבלי להקריב את יעילות הביצועים.
