1N4733A דיודה זנר: עבודה, פינאוט וגיליון נתונים

מדריך זה בוחן את התכונות והשימושים של דיודה זנר 1N4733A, רכיב באלקטרוניקה מודרנית הידועה בוויסות המתח האמין שלו.זה מכסה את עקרונות העבודה של הדיודה, כיצד להשתמש בו במעגלים ותפקידו בשמירה על מתח קבוע במערכים שונים.

קָטָלוֹג

1. סקירה כללית של דיודה זנר 1N4733A

2. 1N4733A תצורת סיכה

3. 1N4733A תכונות ומפרטים

4. כיצד עובד 1N4733A?

5. פיתוח מד מתח AC עם Arduino Uno

6. יישומים של דיודה זנר 1N4733A

סקירה כללית של דיודה זנר 1N4733A

THE 1N4733A דיודה בולטת בטיפול החוזק והדיוק שלו בוויסות מתח, עם דירוג כוח של וואט 1 ומתח זנר של 5.1 וולט.דיודה זו היא מצרך בהנדסת חשמל, המועסקת בהרחבה בייצוב מתח ובמעגלי גזירה.זה מוערך בזרם הדליפה ההפוך הנמוך שלו, ומספק רמות מתח קבוע.תכונות אלה הופכות את זה למועיל ביותר עבור ממירים ומעגלי אספקת חשמל, ומשפר את הביצועים התפעוליים שלהם ואת אמינותם.באלקטרוניקה יכולת הדיודה לערוך זרם בכיוונים קדימה וגם הפוכה מבדילה אותו מדיודות טיפוסיות.פונקציונליות זו מסייעת בוויסות מתח, ומבטיחה תפוקה יציבה אפילו עם רמות קלט משתנות, תוך שמירה על יעילות במהלך תרחישי פירוק.תכונה כזו מועילה לעיצובים מעגלים מורכבים הדורשים יציבות.הבנייה העמידה, הכוללת צומת PN מסומם בכבדות, עטופה בזכוכית מגן, מאפשרת לדיודה לטפל בספקטרום מתח של 3.3 עד 91 V.מֶתַח.אמינות הדיודה ניכרת מהבנייה שלו.הוא כולל עיצוב שבלולים כפול המתנגד לקורוזיה וכולל מסופים מלחמים בקלות, ומבטיח חיבורים יציבים במעגלים.

תצורת סיכה 1N4733A

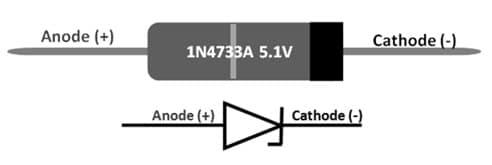

1N4733A Zener Diode Pinout

מספר סיכה מספר	שם סיכה	תֵאוּר
1	אָנוֹדָה	הזרם זורם לטרמינל זה.
2	קָטוֹדָה	הזרם זורם מהטרמינל הזה.

1N4733A תכונות ומפרטים

תכונה/מפרט	פרטים
מתח זנר נומינלי (VZ)	5.1 וולט
פיזור כוח (PZ)	1.0 וואט
זרם רגולטור זנר (IZM)	178 MAMPS
סוג חבילה	Do-41 (דרך חור)
מתח נומינלי	5.1 וולט
סוֹבלָנוּת	± 5%
טווח טמפרטורות האחסון	-65 מעלות צלזיוס עד 175 מעלות צלזיוס
מִשׁקָל	0.35 גרם
תכונות מיוחדות	אמינות גבוהה, מאפיינים הפוכים חדים.

איך עובד 1N4733A?

דיודה Zener של 1N4733A נועדה לווסת את המתח על ידי התנהלות אחרת מדיודות סטנדרטיות בהטיה הפוכה.בהטיה קדימה, הוא מאפשר לזרם לזרום עם ירידת מתח קטן (סביב 0.3 עד 0.7 וולט), בדומה לדיודות רגילות.עם זאת, תחת הטיה הפוכה, הוא מציג התנהגות ייחודית.ברגע שהמתח ההפוך מגיע לנקודת הפירוק שלו, בערך 5.5 וולט, הדיודה מתחילה לנהל זרם.פירוט מבוקר זה מאפשר לדיודה לשמור על מתח יציאה יציב, גם אם מתח הכניסה או עומס המעגל משתנים.

ויסות מתח זה מושג באמצעות שני תהליכים: התמוטטות זנר ואפקט המפולת.במתח נמוך יותר, פירוט הזנר שולט, עם מקדם טמפרטורה שלילי, כלומר מתח הפירוק יורד ככל שהטמפרטורה עולה.במתחים גבוהים יותר, אפקט המפולת משתלט על מקדם טמפרטורה חיובי, בו מתח הפירוק עולה עם הטמפרטורה.ב- 1N4733A, שתי ההשפעות הללו מאזנות, ומבטיחות ביצועים עקביים במגוון טמפרטורות.זה הופך את הדיודה לבחירה אמינה עבור מעגלים הדורשים ויסות מתח קבוע, במיוחד בסביבות עם תנאים משתנים.

פיתוח מד מתח AC עם Arduino Uno

תכנון מד מתח AC באמצעות Arduino UNO משמש ככניסה מרתקת לעולם של יישומי מיקרו -בקר למדידת מתחי AC.פרויקט זה מועשר ברכיבים שונים כמו נגן 330 אוהם, פוטנציומטר 10K-OHM, מבחר נגדים וקבלים, דיודות כמו זנר 1N4733A, ולחץ מעשי המאפשר הרכבה.המעגל מטפל במתחי כניסה 110 וולט, 220 וולט, 380 וולט על ידי שימוש במחלקת מתח, ומיישר אותם בנוחות עם טווח 5V של ארדואינו.דיודה זנר 1N4733A מציעה הגנה, מגנה על המעגל מפני מתחים מעל 5.1 וולט.הצגת הערכים הנמדדים מושגת באמצעות מסך LCD, המשפר את הנראות וההבנה של התוצאות.תוכנית ארדואינו הנלווית משלבת בחוכמה את חלוקת מתחי ה- AC השיא על ידי √2 לחישוב ערכי RMS, היבט מהורהר המשקף תרחישים יומיומיים בהם נדרשת לרוב תשומת לב.

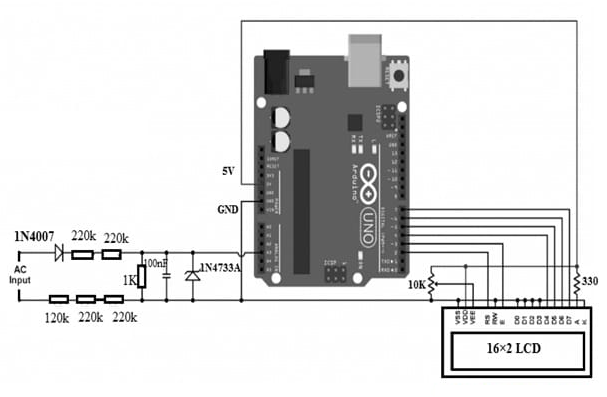

AC Voltmeter with Arduino Board

מד מתח AC עם לוח ארדואינו

יצירת תוכנית Arduino

קוד Arduino מניח תפקיד דינאמי במערכת על ידי מעקב בהתמדה במתח RMS באמצעות הערכת מדידות שיא חצי גל.המינוף מתח ההתייחסות הפנימי, הקוד מספק פרשנות רבה יותר למתח גל הסינוס, ומאפשר דרגה גבוהה יותר של דיוק.תהליך זה מדגים את המיומנות של תכנות מיקרו -בקר בהנדסה מכשירי מדידה מדויקים ואמינים לתחום הנדסת החשמל.

Arduino Code

קוד ארדואינו

יישומים של דיודה זנר 1N4733A

פונקציות הגנת מתח

ביישומי הגנת מתח, 1N4733A משמש למגן רכיבים עדינים, תוך הידוק על מתח עודף עם דיוק, ושומר על פונקציונליות המעגלים.דיודה זו מגבילה את המתח המרבי במיומנות, ומגיב בצורה מיומנת לתנאים חולפים שעלולים לגרום לכישלונות רכיבים משבשים.

ויסות מתח למערכות קומפקטיות

עבור מעגלים קטנים יותר שנמצאו בגאדג'טים ניידים, 1N4733A מבטיח מתח יציאה יציב.זה תומך בשקט בביצועים העקביים הנחוצים בין תנאי קלט משתנים, ומדגים את הרלוונטיות שלה בתרחישים שבהם מתח קבוע הוא קו חיים לאורך החיים של מכשירים ולתפקוד מתמשך.

יישומי גזירת צורת גל

כאשר הוא מזווג בסדרה עם דיודות אחרות, 1N4733A מבצע גזירה של צורת גל, היבט של ניהול עיוות האות.יישום זה מחזיק ערך רב במכשירי תקשורת שבהם שמירה על טוהר האות מהווה דאגה רבה.

שמירה על מיקרו -בקרי או ICS

ה- 1N4733A מציע הגנה על מתח קלט פרואקטיבי עבור בקרי מיקרו או מעגלים משולבים, ומונע תנאי מתח יתר העלולים לסכן רכיבים אלה.זה מספק אמצעי חסכוני לחיזוק אמינות העיצובים במערכות אלקטרוניות רגישות.

יציבות מתח בתנאים לא סדירים

היציבות המובטחת על ידי ה- 1N4733A מוכיחה במעגלים מועדים להפרעות כוח או הפרעות אלקטרומגנטיות, שמירה על מתח יציאה קבוע ומשחקת חלק במניעת ירידת הביצועים הפוטנציאלית.

הגבלת נזקי מעגל מעלי מתח מתח

אסטרטגיות מניעה כנגד נחשולי מתח גבוה הן אינטגרליות בשמירה על רווחתם של מעגלים אלקטרוניים.שילוב ה- 1N4733A מפחית את הסיכון לפגיעה מדוקרני מתח גבוה בלתי צפויים, ותורם לסיבולת של עיצובים אלקטרוניים בפועל.

מתח מתח ליציאות משתנות

ה- 1N4733A מקל על שינוי מתח יעיל לשינויי פלט, החלקה של מעברים בשלבי פלט שונים.פונקציה זו תומכת בתצורות מעגלים גמישות בהן הרבגוניות יתרון.

גיליון נתונים PDF

1N4733A גיליונות נתונים:

1N4728A - 1N4764A.PDF

דיודות SMC מגיעות ל 205.pdf

דיודות SMC ROHS.PDF

Mult Dev Eol 17/Jan/2019.pdf

OBS Mult התקנים 01/jul/2019.pdf
