חקר TCA6424ARGJR: תכונות, שימוש במקרים וגיליון נתונים טכני

מכשירי הטקסס TCA6424ARGJR הוא מרחיב קלט/פלט עוצמתי של 24 סיביות, מהונדס כדי להשתלב בצורה חלקה עם מערכות I2C ו- SMBUS.מאמר זה בוחן את מאפייני המפתח, המפרט הטכני והיישומים הרחבים שלו, ומדגים כיצד הוא מפשט את התקשורת בין מיקרו-בקרים למכשירים היקפיים.על ידי הפעלת ניהול יעיל של פעולות קלט/פלט, TCA6424ARGJR עוזר לך לשפר את ביצועי המערכת, להפחית את המורכבות ולהשיג פתרונות חסכוניים.עם התמיכה שלה בפרוטוקולים מגוונים ובפונקציות הניתנות להגדרה, מרחיב זה הוא כלי נדרש לפיתוח מערכות אלקטרוניות חדשניות ואמינות בנוף הטכנולוגי הדינמי של ימינו.

קָטָלוֹג

1. סקירה כללית של TCA6424ARGJR

2. תכונות

3. מפרטים טכניים

4. מודל CAD

5. רכיבים אלטרנטיביים

6. יישומים

7. יצרן

8. אלמנטים דומים

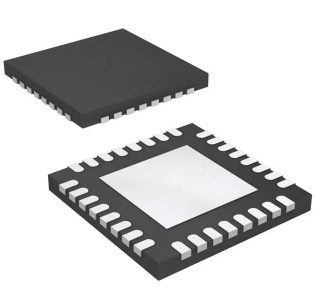

Exploring TCA6424ARGJR: Features, Use Cases, and Technical Datasheet

סקירה כללית של TCA6424ARGJR

THE TCA6424ARGJR, שפותח על ידי Texas Instruments, משמש כמפגש קלט/פלט גמיש שקושר ללא מאמץ למיקרו -בקרים דרך ממשק I2C.עם יכולתו התפעולית המשתרעת על טווח מתח עצום בין 1.65 וולט ל 5.5 וולט עבור חיבורי P-Port ו- SDA/SCL, היא מציעה תאימות נרחבת במערכות רבות.יכולת הסתגלות רחבה זו מאפשרת ליישם את המכשיר ביישומים שונים, החל מאלקטרוניקה בסיסית ועד מערכות בקרה מורכבות יותר המשמשות בסביבות תעשייתיות.

תכונות מודגשות של ה- TCA6424ARGJR הן צריכה זרם המתנה המינימלית של 1μA, וזה יתרון לתרחישים בעלי עוצמה נמוכה, המסייעים בשימור אנרגיה.תפוקת ההפרעה של ניקוז פתוח, שמשחקת תפקיד מרכזי בתקשורת יעילה, מודיעה מייד למיקרו-בקר על כל שינויים בסטטוס.נוכחות של אפשרות קלט איפוס משפרת את אמינות המערכת על ידי הצעת שיטה פשוטה להפעלה מחדש בעת הצורך.הגדרות תצורה הניתנות להתאמה אישית המספקות בקרה גמישה, קייטרינג למגוון עצום של יישומים, החל מאלקטרוניקה צרכנית יומיומית ועד מערכות אוטומציה מתקדמות.

תכונות

תכונה	תֵאוּר
מרחיב קלט/פלט של 24 סיביות	מספק 24 סיכות קלט/פלט נוספות הנשלטות באמצעות פרוטוקול I2C או SMBUS.
מתח הפעלה	תומך ב -1.65 וולט עד 5.5 וולט על צדדי P-Port וגם SDA/SCL, הבטחת תאימות לרמות ומכשירים מתח שונים.
זרם המתנה נמוך	צורך רק 1 מיקרו במצב המתנה, שומר על כוח ו הרחבת חיי הסוללה.
פלט הפרעה לניקוי פתוח	מאותת על בקר המיקרו על שינויי קלט או שגיאה תנאים.
אפס קלט	מאפשר איפוס למצב ברירת המחדל באמצעות חיצוני אוֹת.
רישומי תצורה	הגדרות ניתנות לתכנות לכיוון סיכה, קוטביות ו מצב פלט.
חֲבִילָה	מגיע בחבילה של UQFN-32, המציע טביעת רגל קטנה ופרופיל נמוך.
יישומים	מתאים לבקרת לוח מקשים, LED ו- GPIO, שיפור פונקציונליות וגמישות של מיקרו -בקר.

מפרטים טכניים

סוּג	פָּרָמֶטֶר
סטטוס מחזור חיים	פעיל (עודכן לאחרונה: לפני יום)
זמן ההובלה של המפעל	6 שבועות
צור ציפוי	זָהָב
סוג הרכבה	הר השטח
חבילה / מקרה	32-UFQFN כרית חשופה
הר השטח	כֵּן
מספר הסיכות	32
מִשׁקָל	59.987591 מ"ג
מספר I/OS	24
טמפרטורת הפעלה	-40 מעלות צלזיוס ~ 85 מעלות צלזיוס
אריזה	קלטת וסליל (TR)
קוד JESD-609	E4
קוד PBFREE	כֵּן
סטטוס חלק	פָּעִיל
רמת רגישות לחות (MSL)	1 (ללא הגבלה)
מספר הסיומות	32
קוד ECCN	אוזן99
קוד HTS	8542.39.00.01
מתח - אספקה	1.65V ~ 5.5V
מיקום מסוף	מְרוּבָּע
טמפרטורת שיא מחדש (CEL)	260
מתח אספקה	3.3V
מספר חלק בסיס	TCA6424
ספירת סיכה	32
סוג פלט	דחיפה
ספקי כוח	2/5V
מִמְשָׁק	I2c, smbus
מספר היציאות	3
זרם פלט	25mA
מספר הקטעים	24
תדר שעון	400kHz
אספקת זרם-מקס	0.03mA
הפסק פלט	כֵּן
זרם - מקור פלט/כיור	10mA 25mA
תכונות	POR
גוֹבַה	600 מיקרומטר
מֶשֶׁך	5 מ"מ
רוֹחַב	5 מ"מ
עוֹבִי	0m
להגיע ל- SVHC	אין SVHC
התקשות קרינה	לֹא
סטטוס ROHS	תואם ROHS3
עופרת חופשית	עופרת חופשית

מודל CAD

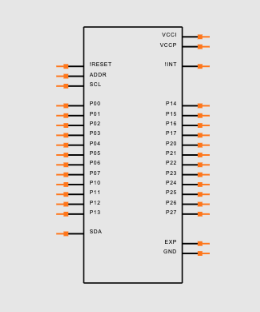

סֵמֶל

TCA6424ARGJR Symbol

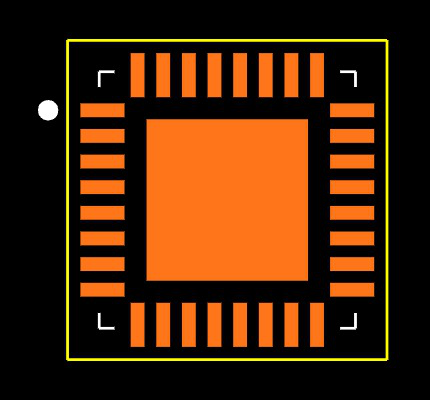

עָקֵב

TCA6424ARGJR Footprint

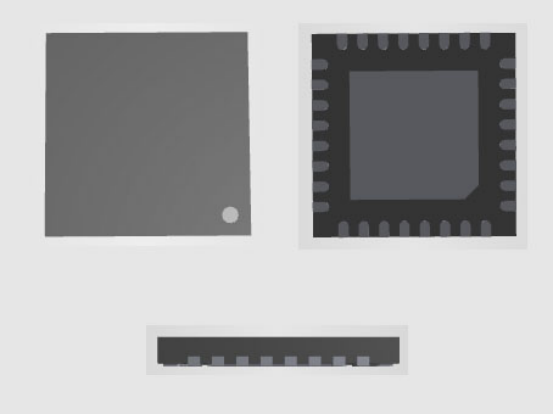

ייצוג מבני תלת -ממדי

TCA6424ARGJR 3D Model

רכיבים אלטרנטיביים

מספר חלק	תֵאוּר	יַצרָן
TCA6424ARSMR	24 קלט/פלט, מטרה פיה-כללית, QCC32, QFN-32	מכשירי טקסס

יישומים

ייעול פריסות מטריקס של לוח מקשים

Expander I/O של TCA6424ARGJR מציע גישה יעילה לעיצוב פריסות מטריצות לוח מקשים על ידי הפחתת ההסתמכות על מספר סיכות מיקרו -בקר.יעילות זו לא רק גוזמת את ההוצאות הקשורות לרכיבים אלקטרוניים אלא גם סוללת את הדרך ליצירת לוחות מעגלים שהם קומפקטיים יותר ומסודרים בצורה מיומנת.בעיקרו של דבר, שימוש במיומנות במרחיבי קלט/פלט יכול להוביל ל- PCBs קטנים וארגונומיים יותר, מה שהופך אותם לבחירה אטרקטיבית עבור התחום המתפתח של גאדג'ט נייד ולבש.

שיפור בקרת LED באמצעות PWM

בעת התייחסות לבקרת LED, תכונת ה- PWM המוטמעת של TCA6424ARGJR מציגה מתודולוגיה מיומנת לתמרון עוצמה וסדרי צבע בהגדרות תאורה מורכבות.תכונה זו מאירה ביישומים כמו טכנולוגיית בית חכם ותצוגות חזותיות טרנספורמטיביות.הבקיאות לביצוע מעברים חינניים ואפקטים של תאורה מכוונים דק, מבלי להתאמץ בצורה מוגזמת של בקר המיקרו הראשוני, מעשיר בעדינות את חוויותיך ומצביע לעבר קליבר מוצר מעולה.

הגדלת GPIO לארכיטקטורת מכשירים רב -תכליתית

ה- TCA6424ARGJR מגביר את יכולות ה- GPIO, ופותח שלל דרכי קישוריות בהנדסת מכשירים.יכולת הסתגלות זו ראויה לציון בתרחישים הניתנים להתאמה אישית, בהם פריסות רכיבים מובחנות נדרשות למילוי דרישות תפעול ייחודיות.הקלות בה מרחיבות קלט/פלט משתלבות במערכים שונים פותחת אפשרויות חדשניות בתחומים כמו IoT ואוטומציה תעשייתית, כאשר פוטנציאל השינוי והרחבה הם המפתח.בהתחשב בכך, לחזות כיצד טכנולוגיה זו יכולה לעורר יותר אבות -טיפוס נוזלים מסקרנים, ומטפחת התאמות מהירות בתגובה לתובנות שוק ולרצונות צרכנים מתפתחים.

יַצרָן

Texas Instruments ידועה בחידושים של מוליכים למחצה, ומשפרת ברציפות את מעמדה המוערך עם מגוון מוצרים רחב שמעלה את הביצועים והיעילות בענפים שונים.ההתלהבות הנלהבת של החברה מחדשנות מאירה ביצירת פתרונות מוליכים למחצה מהפכניים, ומתייחסת לצרכים של יישומים מאלקטרוניקה צרכנית למערכות רכב.המחויבות שלהם לשימוש בעוצמה נמוכה ועיצובים בעלי יעילות גבוהה תואמת את הקריאה ההולכת וגוברת לטכנולוגיה ידידותית לסביבה.השגת תובנות מפרויקטים מעבר לגבולות אקדמיים מציעה לך לעתים קרובות הבנה משמעותית של יישומים מעשיים.אתה יכול לבחור לעתים קרובות את רכיבי Texas Instruments כדי להגביר את העמידות והאמינות של מכשירים אלקטרוניים, במיוחד בתחומי הבריאות והאנרגיה המתחדשת.

אלמנטים דומים

מספר חלק	יַצרָן	חבילה / מקרה	מספר הסיכות	מִמְשָׁק	מתח אספקה	טֶכנוֹלוֹגִיָה	קוד PBFREE	להגיע ל- SVHC	עופרת חופשית
TCA6424ARGJR	מכשירי טקסס	32-UFQFN כרית חשופה	32	I2c, smbus	3.3 V.	CMOS	כֵּן	אין SVHC	עופרת חופשית
MCP23017-E/ML	טכנולוגיית מיקרו -שבב	כרית חשופה 24-WFQFN	24	I2c, smbus	1.8 וולט	CMOS	כֵּן	אין SVHC	עופרת חופשית
TCA9555RTWR	מכשירי טקסס	כרית חשופה 24-WFQFN	24	I2c, smbus	1.8 וולט	CMOS	כֵּן	אין SVHC	עופרת חופשית
TCA9535RTWR	מכשירי טקסס	כרית חשופה 24-WFQFN	24	I2c, smbus	1.8 וולט	CMOS	כֵּן	אין SVHC	עופרת חופשית
TCA6416ARTWR	מכשירי טקסס	כרית חשופה 28-VQFN	28	I2c	5 V.	CMOS	כֵּן	אין SVHC	עופרת חופשית

גיליון נתונים PDF

עלינו

ALLELCO LIMITED

Allelco הוא חד-פעמי מפורסם בינלאומי מפיץ שירותי רכש של רכיבים אלקטרוניים היברידיים, המחויב לספק שירותי רכש ושרשרת אספקה מקיפים לרכיבים לתעשיות הייצור וההפצה האלקטרוניות הגלובליות, כולל 500 מפעלי OEM העולמיים והמתווכים העצמאיים.
קרא עוד

חקירה מהירה

אנא שלח בירור, נגיב מייד.

כמות

מספר חלק
שם איש קשר
שם החברה
כתובת דוא"ל
טֵלֵפוֹן
הערות

שאלות נפוצות [FAQ]

1. האם אתה יכול לתאר TCA6424ARGJR?

ה- TCA6424ARGJR מייצג מרחיב קלט/פלט מתקדם של 24 סיביות, המעוצב לחיבורים חלקים עם מיקרו-בקרים דרך I2C ו- SMBUs.הוא יכול לפעול בתוך ספקטרום מתח של 1.65 וולט עד 5.5 וולט, ומראה יעילות באמצעות שימוש מינימלי בכוח.תכונות ראויות לציון כוללות הפרעה של ניקוז פתוח, פונקציית איפוס ויכולות תצורה רב-תכליתיות.חפירה ביתרונותיה מגלה את תרומתה המשמעותית לניהול מעגלים יעיל על ידי טיפול במיומן בפעולות קלט/פלט של מספר רב.היכולת שלה להכיל רמות כוח שונות יחד עם ממשל הפרעה יסודי תורמת לאמינות ופונקציונליות המערכתית.

2. מהם הצעדים לשימוש TCA6424ARGJR?

כדי לשלב את TCA6424ARGJR בעיצובים אלקטרוניים, יש לקשר אותו בקפדנות למיקרו -בקר באמצעות ממשקי I2C או SMBUS.התחל על ידי אספקת כוח לקווי P-Port וגם SDA/SCL כדי להבטיח תקשורת קבועה.מיומנות בפקודות I2C/SMBUS משפרת את הטיפול ברישומי המרחיב ומעקב אחר תפוקות ההפרעה.חוויות המושרשות בתרגול יומיומי תומכות בהקמת הגדרת מבחן מאורגנת היטב לטיפול ולהתאים תצורות רישום, מה שמוביל לשיפור יעילות המערכת.שימוש במיומנות בהפרעות יכול לצמצם את זמני התגובה ואת ביצועי המערכת הכוללים, ולשקף את התובנות שנצברו באמצעות חוויות הנדסיות מעשיות.
