טרנזיסטור 13009D הסביר: מפרט, יישומים ומודלים שווים

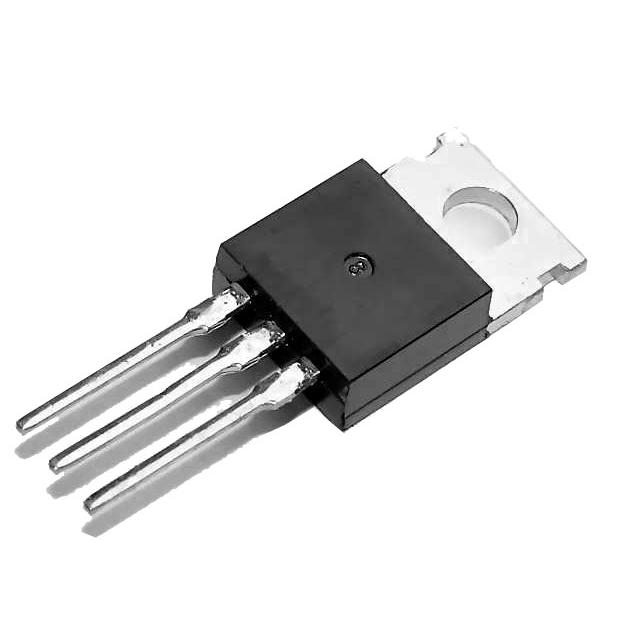

הטרנזיסטור 13009D הוא טרנזיסטור צומת דו קוטבי חזק (BJT), המוכר נרחב בזכות עמידותו ויעילותו באלקטרוניקת חשמל.שוכן בחבילת T-220, רכיב זה נועד לנהל מתח גבוה וזרם גבוה, מה שהופך אותו לנדרש במעגלים הדורשים ביצועים אמינים בתנאים תובעניים.מאמר זה חופר בתכונות הטרנזיסטור של 13009D, מפרטים טכניים ויישומים נרחבים במערכות כוח, וממחיש מדוע הוא נשאר מרכיב עיקרי בעיצובים אלקטרוניים מודרניים.מבקרות מוטוריות ועד מערכות אנרגיה מתחדשת, טרנזיסטור 13009D בולט בגלל הרבגוניות והחוסן שלו, ומציע לך פיתרון אמין למיטוב יציבות המערכת ויעילותו.

קָטָלוֹג

1. בחינה מעמיקה של הטרנזיסטור 13009D

2. מפרטים ותובנות של טרנזיסטור 13009D

3. יישומי הטרנזיסטור 13009D

4. טרנזיסטורים אלטרנטיביים ל- 13009D

5. תצורת סיכה של טרנזיסטור 13009D

6. מסקנה

13009D Transistor Explained: Specs, Applications, and Equivalent Models

בחינה מעמיקה של הטרנזיסטור 13009D

ה- BJT 13009D הוא טרנזיסטור NPN במתח גבוה המתאים למעגלי אספקת חשמל, רגולטורים מתח, מערכות בקרה מוטוריות ומעגלי החלפת תדרים גבוהים.העיצוב החזק שלו מאפשר לו לנהל ביעילות מתח וזרם משמעותי, מה שהופך אותו לרכיב רב -תכליתי לעיצובים אלקטרוניים.חבילת T-220 מאפשרת פיזור חום בכיורי חום, ומבטיחה פעולה אמינה בתנאים תובעניים.זה משפר את המיתוג וההגברה במעגלי חשמל, המוערכים בהקשרים של אלקטרוניקה לרכב והקשרים של אנרגיה מתחדשת.

ביישומים בפועל, 13009D מסתגל לתצורות רבות.במעגלי אספקת החשמל הוא מייצב כניסות מתח לשמירה על פונקציונליות המכשירים ולהאריך את תוחלת החיים.אנשי מקצוע בתחום הרכב משתמשים בטרנזיסטורים אלה כדי לווסת זרמים חשמליים, ומגנים על חלקים אלקטרוניים מפני השפעות תנודות.במערכות אנרגיה מתחדשת הם מסייעים להמרת אנרגיה, המשלבים יעילות עם קיימות.

יכולת ההסתגלות של 13009D משתרעת מעבר לניהול כוח פשוט.האמינות שלה בפעולות בתדר גבוה מטילה את היסודות לחידושים באלקטרוניקה חכמה.שילוב טרנזיסטור זה במעגלים מורכבים מאפשר אלקטרוניקה מתקדמת, תוך חשיפת אסטרטגיות אופטימיזציה לשימוש באנרגיה.זה שזור זה על דיוק טכני עם מודעות סביבתית.ההתפתחות המתמשכת של רכיבים אלה מציגה אפשרויות מרתקות לנופים טכנולוגיים עתידיים.

מפרטי מפתח ותובנות של טרנזיסטור 13009D

מִפרָט	פרטים
סוּג	NPN (שלילי-חיובי-שלילי) טרנזיסטור צומת דו קוטבי (BJT)
חֲבִילָה סוּג	TO-220 חבילה, הידועה בפיזור חום ואמינות בעוצמה גבוהה יישומים
מֶתַח דירוגים	בסיס אספן מתח (VCBO): 700 - 900 וולט
	פולט-פולט מתח (VCEO): 400 - 700 וולט
	בסיס פולט מתח (VEBO): 7 - 9V
נוֹכְחִי דירוגים	אַסְפָן זרם (IC): מספר מגברים
נוֹכְחִי דירוגים	בָּסִיס הנוכחי (IB): כמה מאות מיליאמפים
כּוֹחַ בִּזבּוּז	פַּחִית להפיץ כמה וואט של כוח כחום לפני שהם מגיעים לטמפרטורה מגבלות
תֶדֶר תְגוּבָה	מַתְאִים ליישומי מיתוג הפעלה, לא מאופיינים בתדר גבוה יישומים
טֶמפֶּרָטוּרָה לָנוּעַ	פועל בין -55 מעלות צלזיוס ל- +150 מעלות צלזיוס, מבטיחים יציבות בסביבה שונה תנאים

יישומים מתקדמים של טרנזיסטור 13009D

אספקת חשמל ורגולציה

הטרנזיסטור 13009D מצטיין באלקטרוניקה חשמל עם יכולתו להתמודד עם מתחים וזרמים משמעותיים.הוא ממלא תפקיד נרחב בוויסות מעגלי אספקת החשמל, וממיר במיומנות AC לתפוקות DC יציבות.יציבות זו תומכת במכשירים הזקוקים לכניסת כוח בלתי מעורערת, כמו בקרי מיקרו.שמירה על תפוקה עקבית למרות תנודות קלט היא חובה, במיוחד עבור אלקטרוניקה רגישה שעלולה להיכשל בתנאים משתנים.

מערכות בקרה מוטוריות

במערכות בקרת מנוע, הטרנזיסטור 13009D מסייע לניהול המהירות והכיוון של מנועי DC.השפעתו משתרעת עמוק במכונות אוטומציה ומכונות תעשייתיות, ומשפרות הן את היעילות והן את הדיוק.יישומים כמו מסועים אוטומטיים וזרועות רובוטיות מדויקות תלויים בבקרת מהירות מדויקת כדי להבטיח ביצועים ובטיחות מיטביים.

מעגלי מיתוג בתדר גבוה

טרנזיסטור זה דינאמי במעגלי מיתוג בתדירות גבוהה, ומציאת שימוש נפוץ בספקי כוח במצב מתגים ובממירים בתדר גבוה.מערכים אלה נהנים מהיכולת שלהם לעבור במהירות, ומפחיתים את פסולת האנרגיה.רבים בוחרים טרנזיסטור זה לפרויקטים הדורשים יעילות אנרגטית וביצועים במהירות גבוהה.

הגברת מתח

כמגבר מתח, 13009D מעלה אותות קטנים להעצמת עומסים גדולים יותר או מאפשרת העברת מרחקים ארוכים.תכונה זו מוכיחה לא יסולא בפז במערכות תקשורת וביישומי שמע.במגברי שמע, הוא מפעיל רמקולים תוך שמירה על איכות הצליל.

מעגלי מגבר מתח

במעגלי מגבר מתח, ה- 13009D ממלא תפקיד מרכזי בהגדלת מתחי כניסה נמוכים למילוי צרכי מתח גבוה.פונקציה זו מועילה לרוב למכשירים כמו מערכות פוטו -וולטאיות ורכבים חשמליים, בהם משופרים כל הזמן יעילות ויכולת אופטימלית.

מערכות ניהול חשמל

חשוב לציין כי ה- 13009D הוא מרכזי במערכות ניהול חשמל, מיטוב חלוקה ויסות כוח, לרוב במערכות אספקת חשמל ללא הפרעה (UPS) ופתרונות אנרגיה מתחדשת.אמינותה בטיפול בזריזות כוח מבטיחה יציבות המערכת, התומכת באסטרטגיות ניהול אנרגיה חדשניות המשמשות בטכנולוגיה בת קיימא.

טרנזיסטורים ל- 13009D

בחירת טרנזיסטורים המתיישרים עם ה- 13009D כרוכה בהבנת התכונות המדויקות שלהם והצרכים הספציפיים שהם ממלאים בתרחישים שונים.

• • MJE13009

• • Buv48a

• • טיפ 3055

• • 2SC5200

• • MJL1302A

תצורת סיכה של הטרנזיסטור 13009D

אחיזת המורכבות של תצורת ה- PIN של טרנזיסטור 13009D מאפשרת שילוב חלק במעגלים אלקטרוניים.רכיב זה מתגאה בשלושה מסופים עיקריים.

אספן (ג)

טרמינל זה מקבל את התפקיד של קבלת זרימת נושאי המטען.זה משמש כנקודת מרכז בה הקשר בין הטרנזיסטור למעגלים חיצוניים מנוהל באופן מובהק, מה שמבטיח תנועת זרמים חשמליים מתיישרים עם התוצאות הרצויות.מסוף האספנים מוצא לעתים קרובות את מקומו במרכז, עמדה אסטרטגית המשפיעה על זרימת הזרם באזור הפעיל של הטרנזיסטור.

מערך זה מתוכנן מהורהר כדי לשפר את הביצועים.הפעולה האפקטיבית של מסוף האספנים מבטיחה שהטרנזיסטור יכול להגביר או להחליף אותות כראוי, תהליך המשקף את הגלישה ואת זרימת הרגשות.הדיוק המעורב משקף תשומת לב מדוקדקת לפרטים הקטנים, בדומה למגע של אומן.תפקידו בשמירה על זרימת הזרם אינו רק צורך טכני גרידא אלא ריקוד עדין, מהדהד את מורכבות הרצונות והחיפוש אחר איזון.

במספר מעגלים בפועל, יש לנהל בזהירות את טמפרטורת האספן כדי למנוע התחממות יתר.אסטרטגיות קירור אפקטיביות תורמות משמעותית לביצועים, מכיוון שחום מוגזם יכול להוביל לכישלון במערכת.חיבור הולם למתחים מתאימים ממלא גם תפקיד בתפקוד האופטימלי, מסקנה הנתמכת על ידי ניסויים ונתונים נרחבים.

בסיס (ב)

בדרך כלל ממוקם בצד שמאל, מסוף הבסיס פועל על ידי שליטה בזרם הזורם דרך האספן עם קלט קל בלבד.ההיענות של הבסיס משפיעה מאוד על אופן היעילות של הטרנזיסטור מתפקד כמתג או כמגבר, מה שהופך תשומות עדינות לשינויים מהותיים בפעולתו.

אנשים עם שפע של ניסיון מדגישים לעיתים קרובות את האמנות העדינה של ויסות המתח בבסיס.גישה מדויקת זו מסייעת בהיגוי מרוויות ונקודות ניתוק, ומאפשרת זרימת ביצועים אמינה.

פולט (ה)

מסוף הפולט ממוקם בדרך כלל מימין, יוזם את שחרורם של נושאי מטען לאזור הבסיס.תהליך זה הוא חלק פעיל מאופן פעולתו של טרנזיסטורים, ומשפיעים על תפקידם ויעילותם במעגלים.באמצעות תנועה זו, נושאי מטענים יוצאים למסע המעצב ישירות את ביצועי הטרנזיסטור, ומשקף בעדינות את המורכבות של רגשות ורצונות.שמירה על חיבורים מוצקים משמשת להשגת התנהגות מעגלים אמינה.לעיתים קרובות הוא מדגיש היבט זה, ומבין כיצד אפילו חוסר עקביות קל יכול להשפיע על הביצועים באופן משמעותי.

מתח הטיה נכון בפולט ממלא תפקיד בייצוב הפעולות.תשומת הלב הזו לכוונון עדין שמובילה לתוצאות מוצלחות בעיצובים אלקטרוניים.התצורה של טרנזיסטור 13009D ממחישה את המורכבות הכרוכה בתכנון מעגלים יעיל.הופעות אלה מהדהדות עם דפוסים שנצפו על פני חלקים שונים, ומשקפים הבנה משותפת המחברת מיומנויות טכניות לתוצאות מוחשיות.

מַסְקָנָה

הטרנזיסטור 13009D הוא מרכיב עיקרי בתחום האלקטרוניקה החשמלית, המוערך ביכולתו להתמודד עם מתח גבוה וזרם, מה שהופך אותו לאידיאלי ליישומים הדורשים יעילות ואמינות.הנמצא בשימוש נרחב בממירים ויחידות אספקת חשמל, העיצוב החזק שלה מבטיח יציבות וביצועים, אפילו בתנאים מאתגרים, ומצמצם את השבתה במסגרות תעשייתיות.עם תכונות כמו ניהול תרמי יעיל ויכולות מיתוג מהירות, 13009D משפר את חוסן המערכת ואורך החיים, ומטפח אינטגרציה חלקה במעגלים מורכבים.הרבגוניות שלה מפשטת את הפעילות, ומאפשרת לך לשמור על ביצועי שיא ויעילות אנרגטית, ומניעה חידושים עתידיים באלקטרוניקה חשמל.
